如图2-10所示，取下线屑过滤器时，将手放到相应的位置往下按，最后将其取下。安装时，将线屑过滤器底部插入溢水过滤器，再压入其上部即可。
取下溢水过滤器时，用手捏住固定爪，按箭头方向拉，将其取下（见图2-11）。再取下波纹管，将溢水过滤器内的波纹管上端拆下（见图2-12）。安装时，先安装波纹管，然后将溢水过滤器底部的固定板插回原位，并将左上部的挂钩挂好，最后按入其上部即可（见图2-13）。

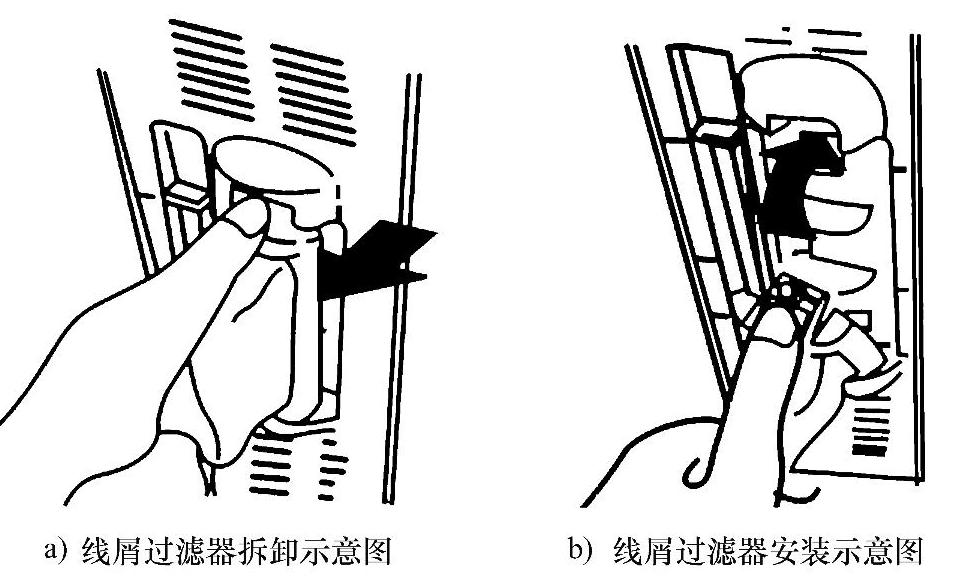

图2-10 线屑过滤器拆装示意图
图2-11 用手捏住固定爪示意图

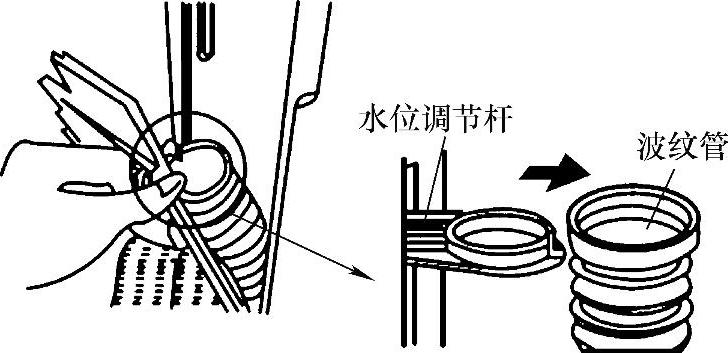

图2-12 取下波纹管示意图

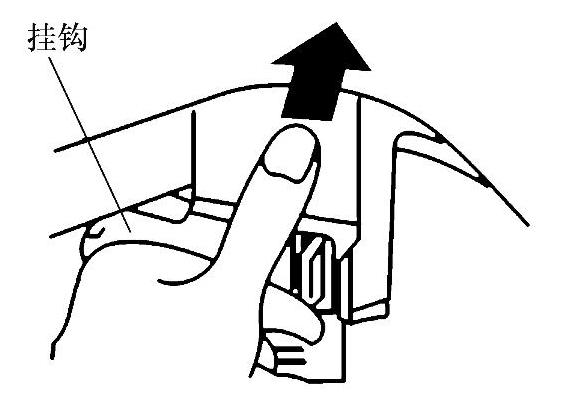

图2-13 按入溢水过滤器示意图
先卸下后平面板并将导线散开并拆下溢水过滤罩，再将左手勾住固定定时器的卡爪，右手抓住定时器往下压，最后顺时针旋转即可取下洗涤定时器和脱水定时器。其安装步骤可按拆卸步骤的相反顺序进行。
拆下安全开关时，先拧下连接三角座和连体桶的自攻螺钉，再移开三角座和控制盘，即可拆下安全开关。其安装步骤可按拆卸步骤的相反顺序进行。
先取下洗衣机后盖板，并将箱内导线解开，再取出溢水过滤罩后，用手将排水阀杆向下压，使阀杆与上方脱钩，并拉出排水拉带。最后拧下连接三角座与连体桶的螺钉，并将控制盘转动一个角度，即可取出流水盒和三角底座上的注水盒。其安装步骤可按拆卸步骤的相反顺序进行即可。
【附注】流水盒上的定位插头应准确地插入连体桶的3个定位孔内。完成注水盒安装后，应在手柄与控制盘的转换拨杆导槽内涂适量的润滑油，以减少滑动过程中的摩擦。
先拧下连接脱水桶与脱水轴法兰盘的3个固定螺钉，使脱水桶与法兰盘分离开，将脱水桶取下。再将联轴器上的部水轴锁紧螺母和坚固螺母拧松，将脱水轴从脱水外桶拔出即可。其安装步骤可按拆卸步骤的相反顺序进行。
先打开脱水桶底盖，并分离制动拉杆与制动板，再将制动板从连体桶的卡槽中向下压，使制动板与连体桶脱开，并将制动拉杆挂钩从制动板的孔中脱出。最后将洗衣机倒下，拧松减振弹簧下支架的固定螺钉，即可取下脱水电动机。其安装步骤可按拆卸步骤的相反顺序进行。
