2.1.1 表笔该插哪个孔——红插正孔黑插负

表笔就像万用表的两只手，它是表内电路与被测量物件连接的桥梁和纽带。使用时，应将表笔插入相应的插孔。

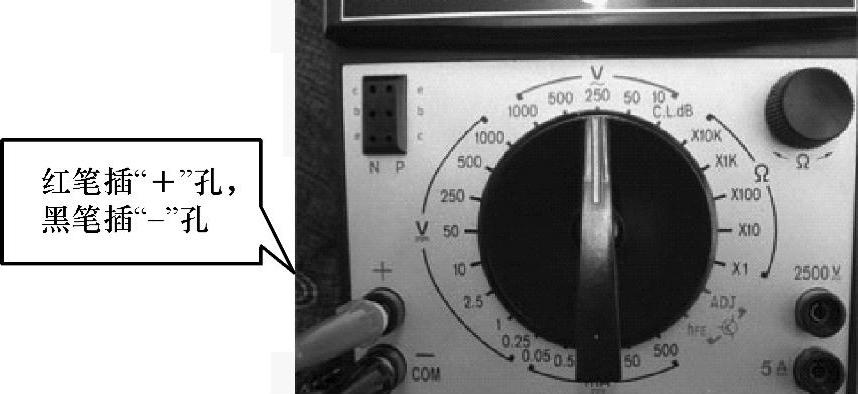

例如，MF47型万用表共有4个表笔插孔。面板左下角是正、负表笔插孔。习惯上，将红表笔插入“＋”（正）插孔，黑表笔插入“COM”（负）插孔。这是大家约定俗成的规定，如图2-1所示。

面板右下角是交直流“2500V”和“5A”的红表笔专用插孔，当测量2500V交、直流电压时，红表笔插入“2500V”专用插孔；当测量5A直流电流时，红表笔插入“5A”专用插孔。

我们使用任何型号的万用表，都要遵守表笔插法的规定。

万用表表笔的插接法，可以总结为如下口诀。

口诀

红插正孔黑插负，任何情况黑不动。

若遇高压大电流，红笔移到专用孔。

2.1.2 如何握笔更管用——两种方法选择

使用万用表测量时如何握表笔，基本方法有两种：一是单手握笔法；二是两手握笔法。这两种握笔方法，灵活应用，几乎可完成绝大多数检测任务。

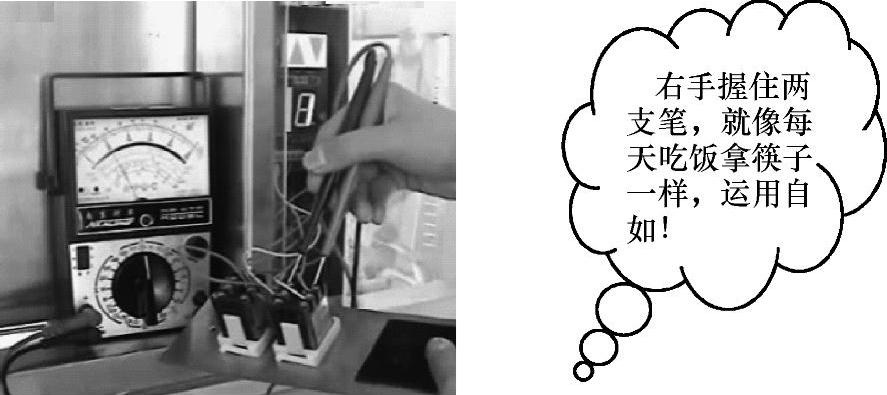

1）单手握笔法（见图2-2），一般是用右手握表笔。握笔的方法与我们吃饭时拿筷子的方法一样。注意，表笔不能握得太长，也不能握得太短，要求表笔在手中能够灵活交换位置。

测量时单手握笔法，操作方便、灵活，最大的好处是暂时处于空闲状态的左手此时做一些辅助工作，例如稳住元器件或设备。

我们在测量电压、电流时，建议采用单手握笔法，这样操作不容易触电，操作安全性更高。测量前，还应检查表笔及表笔线的绝缘性能。

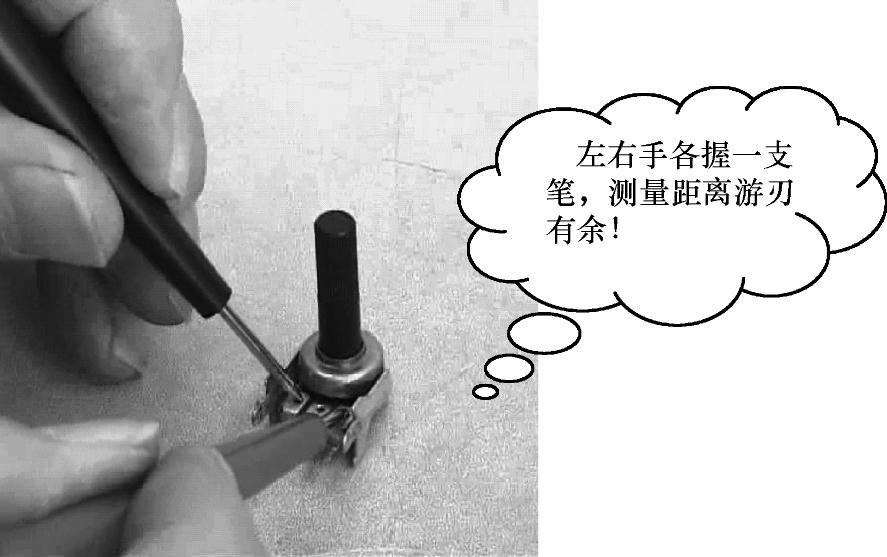

2）两手握笔法（见图2-3），用左右手各握一支表笔。一般用于对较大的元器件或线路中跨距较大的测试点进行测量。

口诀

握笔方法有两种，单手双手可操作。

何时单手何时双，方便操作来定夺。

2.1.3 机械调零先搞定——一放二看三调节

在使用指针式万用表前，首先要观察万用表的指针是否与左边零刻度线对齐重合，若不重合就要进行“机械调零”，否则，会影响读数，导致测量结果不准确。

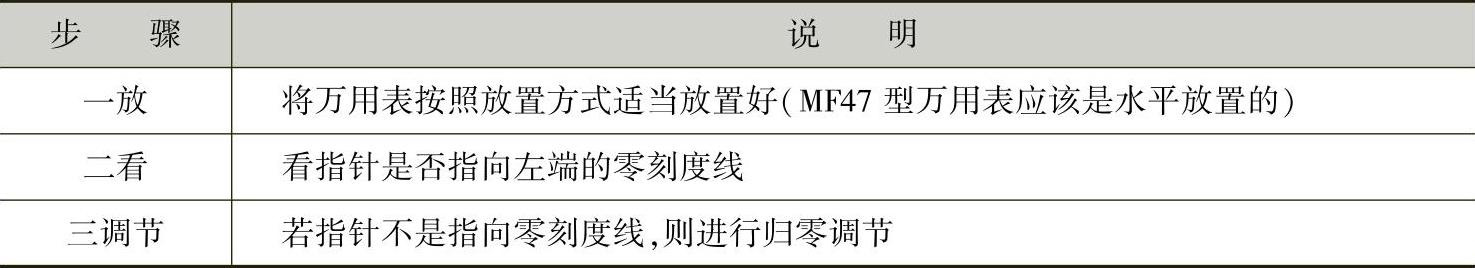

机械调零有三个步骤，见表2-1。

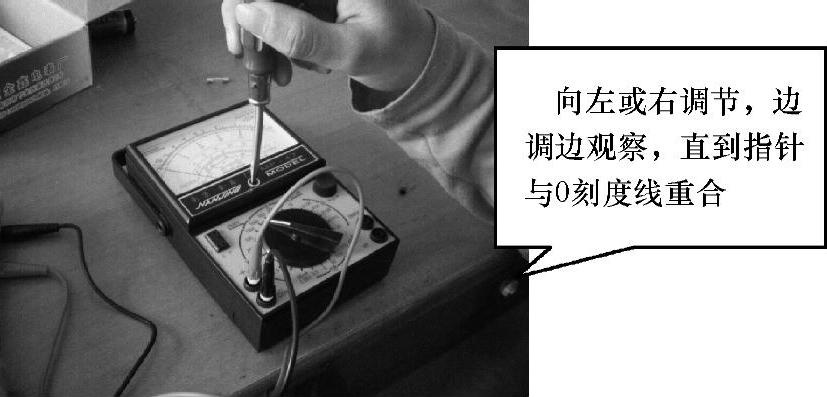

机械调零的方法是：把两支表笔分开，用一把大小合适的一字型螺钉旋具（俗称螺丝刀）去调整位于表盘中间的机械调零螺钉，直到指针与0刻度线重合（见图2-4）。

机械调零应注意以下两点。

1）机械调零螺钉千万不要乱调。先仔细观察清楚，如果必须要调，最多左右调半圈，使表针回零后即可。

2）机械调零不是每次使用都要调。它与“欧姆调零”是两码事。

口诀

机械调零三步骤，一放二看三调节。

2.1.4 欧姆调零笔短接——三个步骤

欧姆挡零位调节又称为零欧姆调整或欧姆调零，用来在测量电阻前对电阻挡进行电气零位校准（电气调零）。

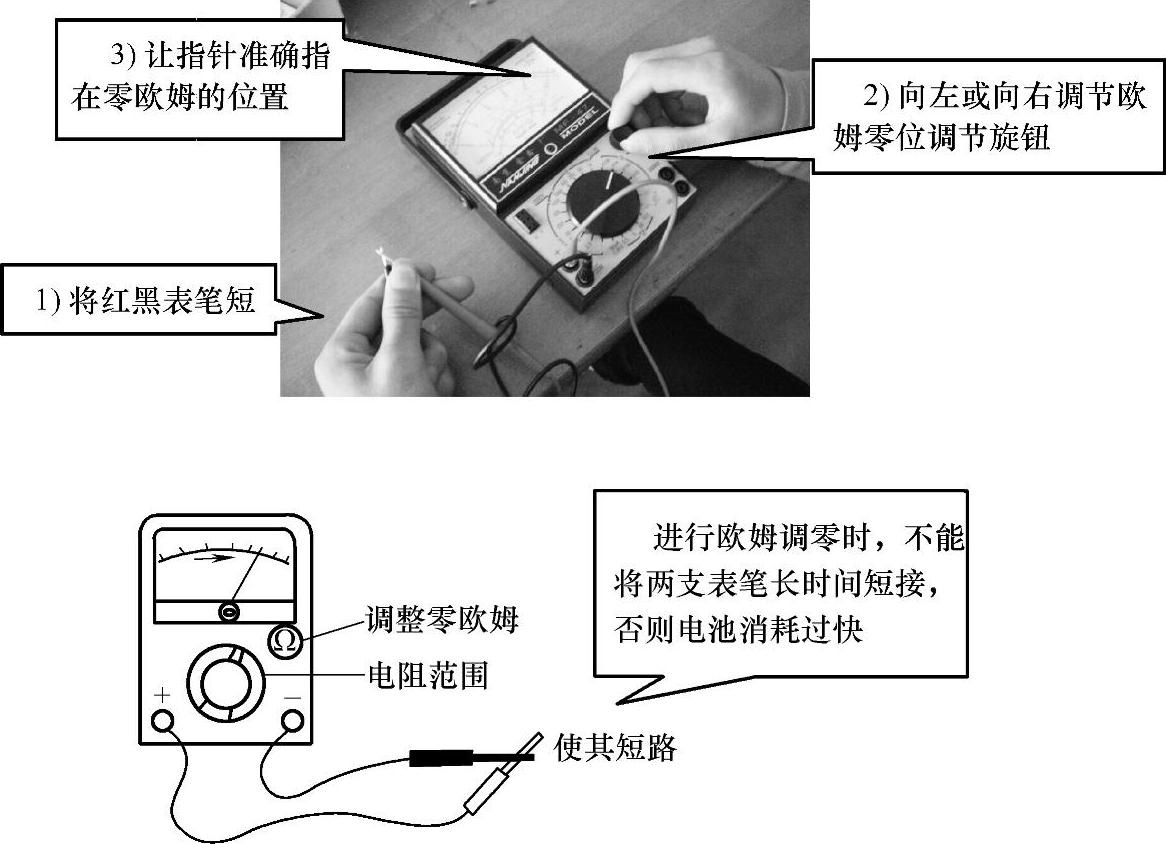

欧姆调零的方法是：把量程选择开关置于欧姆挡，将红黑两支表笔短接，这时相当于测量得到的电阻值是0Ω，然后调整欧姆挡零位调节旋钮，使指针指在欧姆标度尺最右边0Ω的位置线上（见图2-5）。

如果调整欧姆挡零位调节旋钮到了右边的尽头，指针都还不能指在零欧姆的位置，说明万用表内的电池电量不足，应将电池换新。

特别要注意的是，每次更换电阻挡的量程后，都必须再重新进行欧姆调零，以保证测量准确。

2.1.5 如何接线不烧表——串联并联分清楚

使用万用表时，只有正确接线、正确选用仪表量程，测试安全才有基本保证；如果接线出错，贸然测试带电电路，随时都有可能损坏仪表，甚至引起人身安全事故。

对不同物理量进行测量，万用表的接线方法不同。

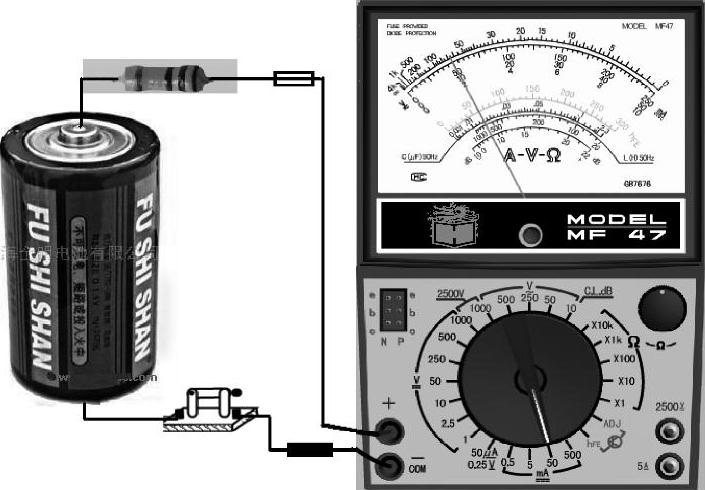

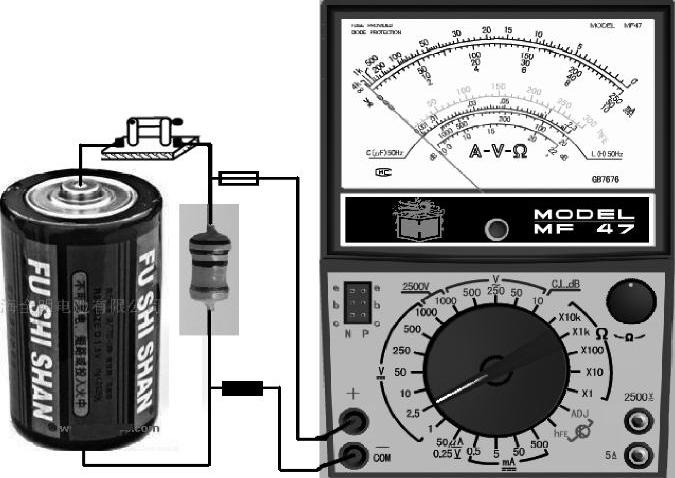

1）测量电流时，应将万用表电流挡串入被测量回路。红表笔接高电位端，黑表笔接低电位端（见图2-6）。

2）测量电压时，将万用电表的电压挡并入被测对象两端。测直流电压时要注意极性，红表笔接正极，黑表笔接负极（见图2-7）。

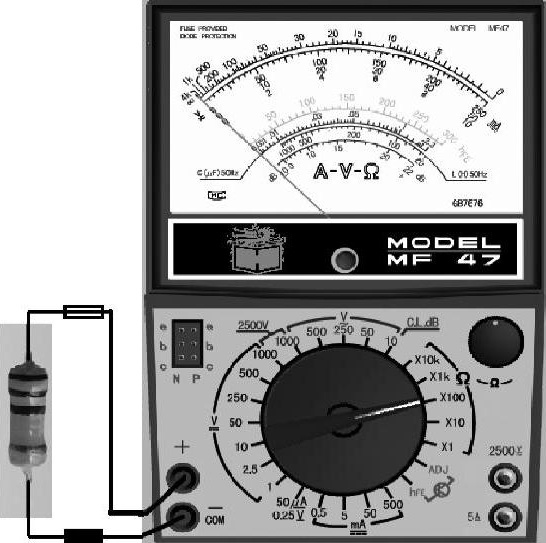

3）测量电阻时，尽可能去除旁路影响，并且被测电路不得带电（见图2-8）。

万用表在接线时，应注意以下两点：

1）在测量电流、电压时，若被测对象为交流电，可不考虑接线的极性，但也应养成高电位端接红表笔、低电位端接黑表笔的习惯。

2）当测量对象为直流电时，一定要严格按照“＋”、“－”极性接线，以防止仪表指针反偏转而击伤变形。

2.1.6 电池耗尽快更换——防止漏液

万用表内部安装有电池，新买的万用表或使用了一段时间的万用表，应安装新电池。电池的电量耗尽后，很容易漏液，漏出来的电池液对万用表内部元器件有巨大的腐蚀作用，因此应及时更换。

MF47型万用表背面有一个电池盒，左边是低压电池仓，装入一枚1.5V的2号电池；右边是高压电池仓，装入一枚15V的层叠电池。现在有的厂家生产的MF47型万用表，R×10k挡使用的是9V层叠电池。

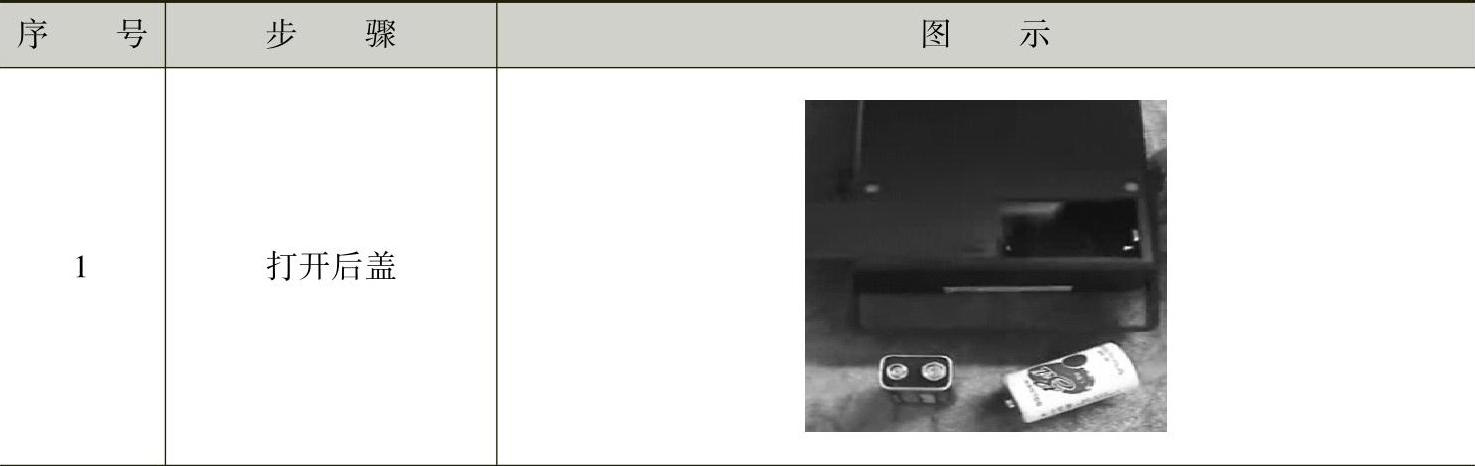

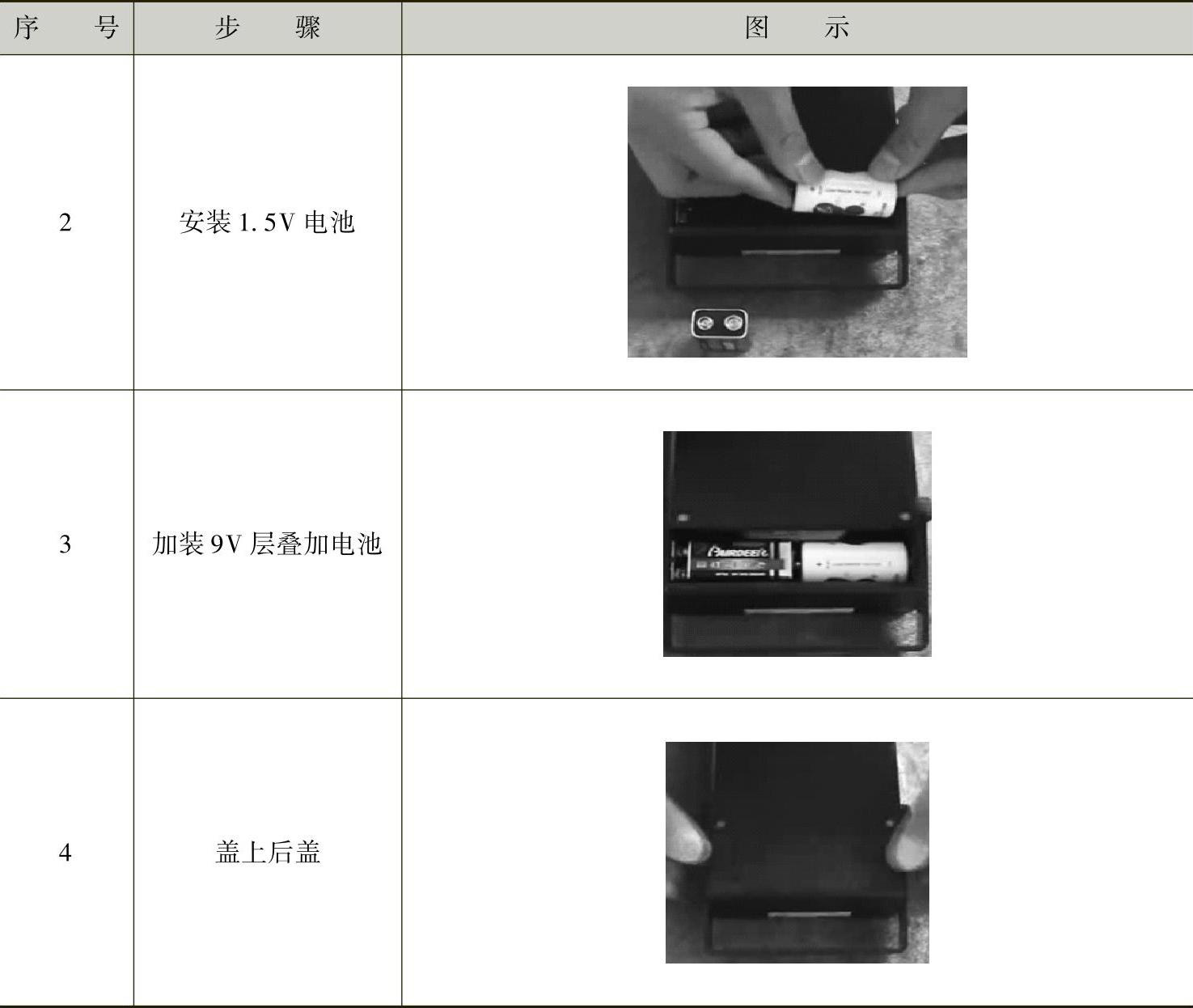

安装电池时一定要注意正、负极性，不能搞错。更换电池的步骤及方法见表2-2。
