1.预埋铁件和吊挂件的方法
预埋铁件就是在混凝土或砖结构内，预先埋设带有弯钩的圆形钢或有开叉的角钢。预埋铁件由土建施工单位按图样制作，一般要求电工配合指导并验收。
按照规定，3kg以上的吊灯、吊扇，必须采用预埋铁件的方法固定。通用预埋铁件的示意图如图3-2所示，常用吊钩、吊挂螺栓预埋方法如图3-3所示。

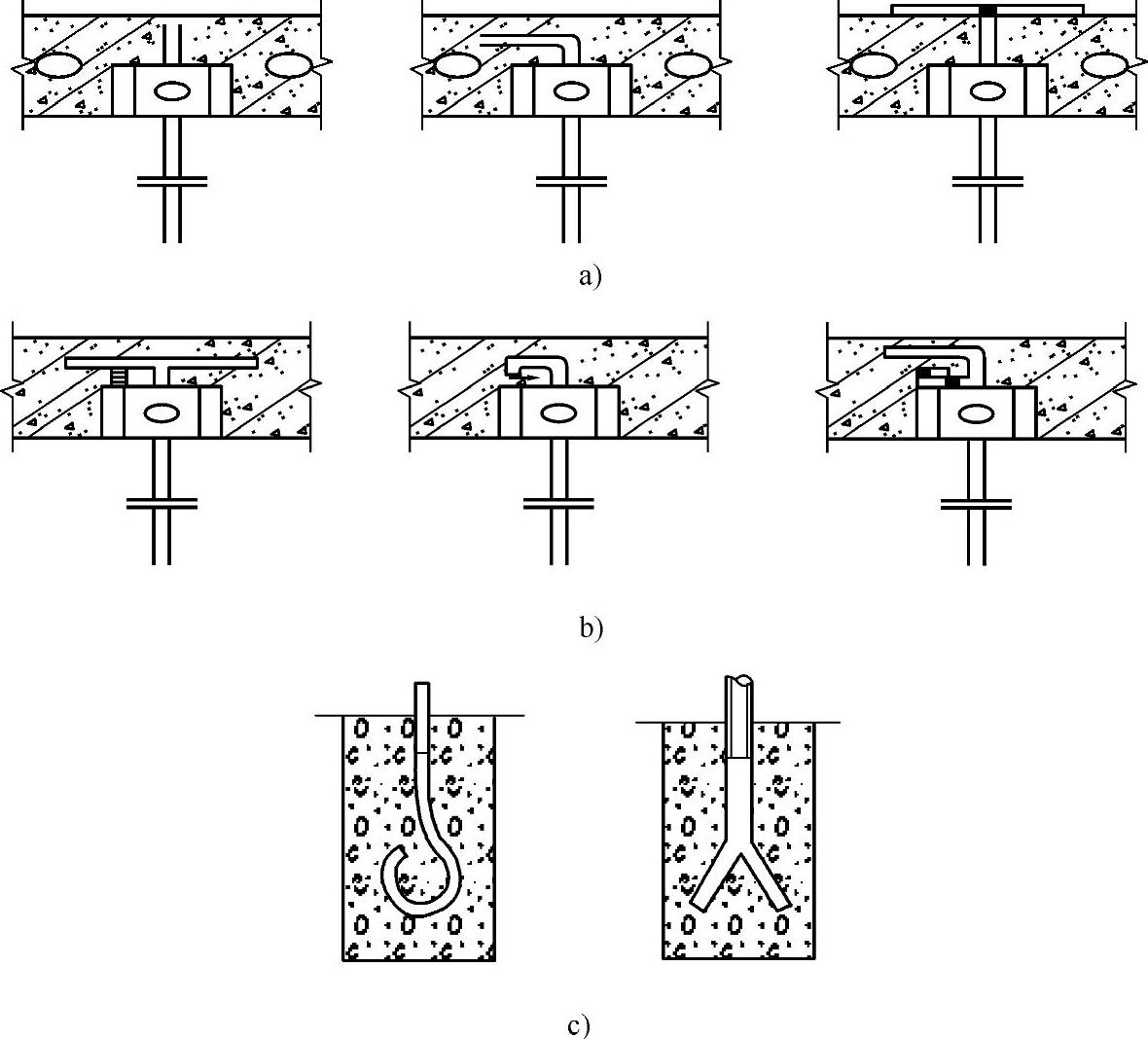

图3-2 通用预埋铁件的示意图
2.漏埋铁件的补救措施
在施工过程中通常会出现因为各种原因而导致漏埋预埋铁件的情况，漏埋铁件的一般补救方法有膨胀螺栓固定法、穿梁（楼板、墙）螺栓法、化学螺栓法、植筋胶法等。
用膨胀螺栓紧固的电气设备，其规格要与设备荷载相适应。
在家庭及类似场所，对于小型灯具、配管支架和电源线保护管的固定，只需要用尼龙胀管，没有必要用金属膨胀螺栓。据测算，两只施工正确的尼龙胀管，可承受一个成年人的重量。

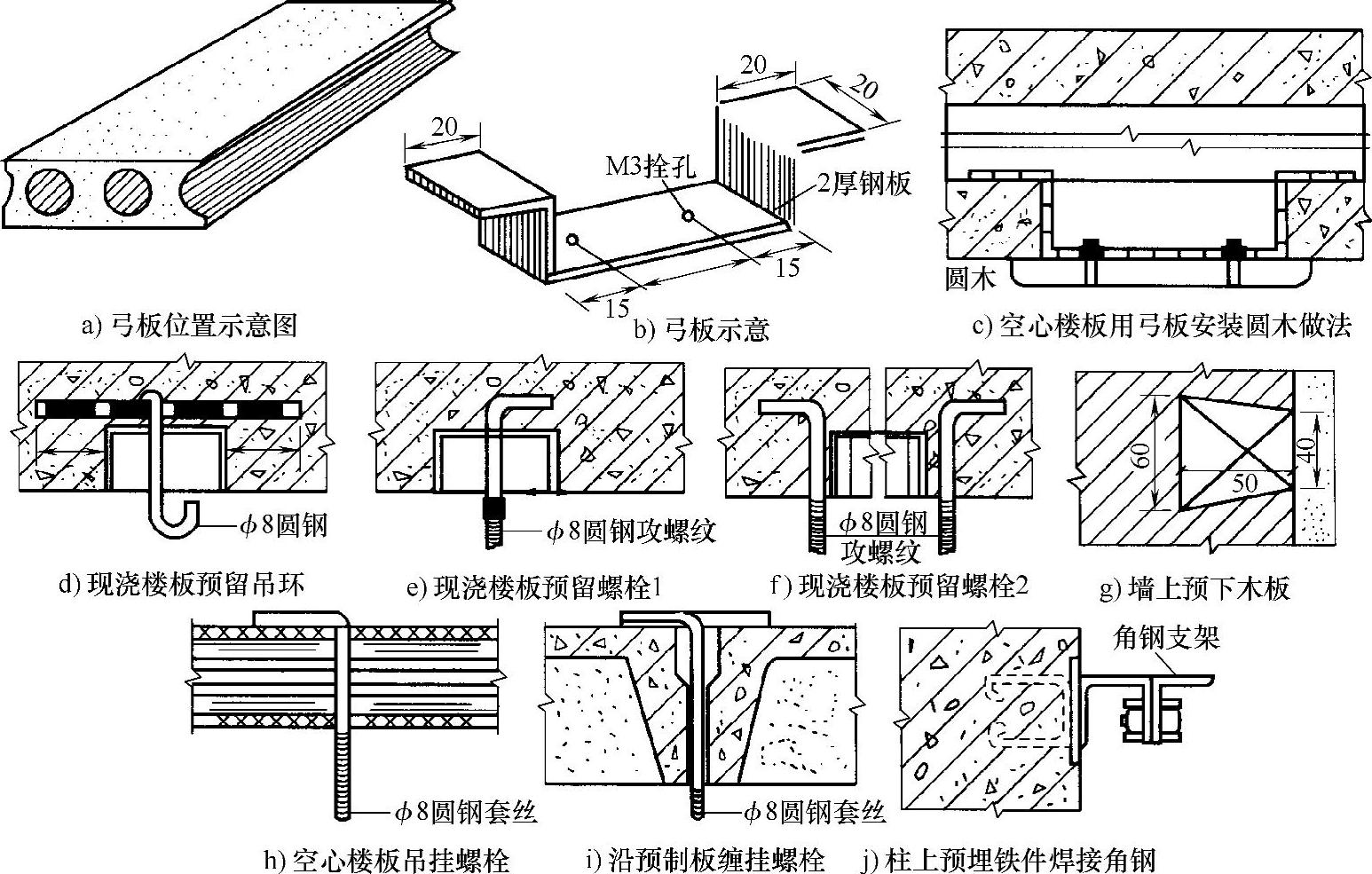

图3-3 常用吊钩、吊挂螺栓预埋方法
注：1.大型灯具的吊装结构应结构专业核算。2.较重灯具不能用塑料线承重吊挂。
常用的尼龙胀管有两种：6mm×30mm和8mm×45mm，如图3-4所示。

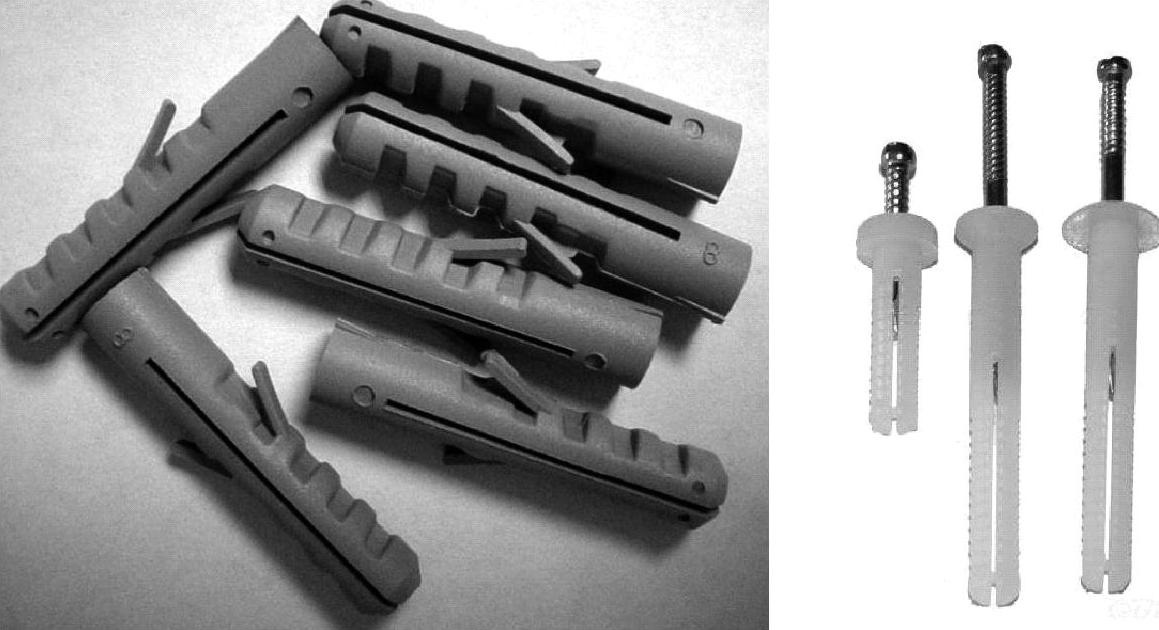

图3-4 尼龙胀管
尼龙胀管安装示意图如图3-5所示。图中，A为被固定件厚度，单位为mm；B为尼龙胀管深入墙壁的深度；L为尼龙胀管长度，单位为mm。
安装尼龙胀管一般按照以下顺序施工：
1）画线定位。为了使被固定的物体位置正确，必须根据被固定对象固定孔的位置画线定位，要做到横平竖直。注意：孔中心离墙、柱的边缘不宜小于40mm。
2）钻孔时，钻头应和钻孔面保持垂直，且要一次完成，以防孔径被扩大。选用钻头时，应根据墙、柱的材料和使用的尼龙胀管规格决定钻孔直径。
3）将孔内灰渣清除，以保持钻孔深度。
4）旋入木螺钉。木螺钉的规格和长度必须选用正确。木螺钉过细、过短时，固定就不牢靠；木螺钉过粗、过长时，木螺钉就难以旋入。
采用膨胀螺栓固定电气设备，具有安装方便、固定牢固的特点。预埋膨胀螺栓一般与电气设备安装同步进行，这也是近年来户内电气安装比较常用的方法。一般采用胀开式膨胀螺栓，如图3-6所示。

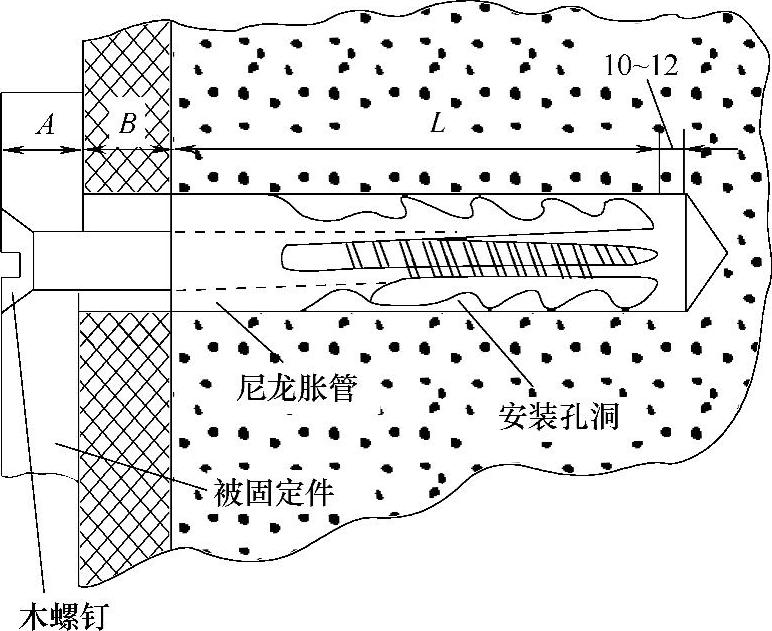

图3-5 尼龙胀管安装示意图

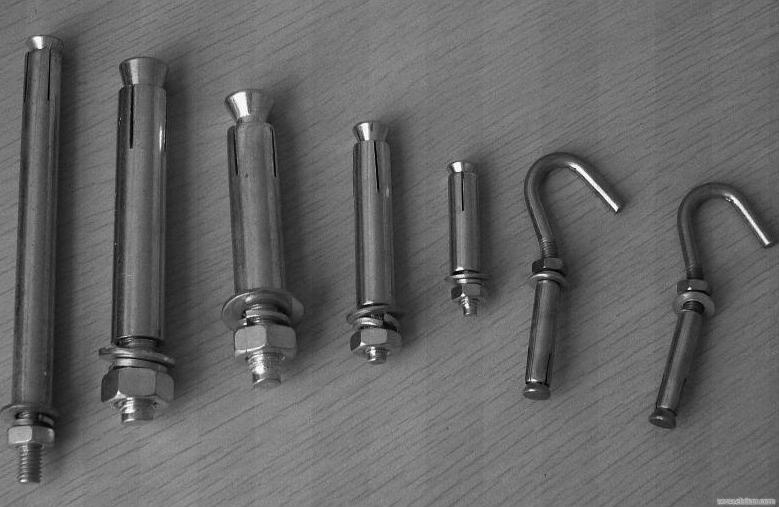

图3-6 胀开式膨胀螺栓
用膨胀螺栓紧固电气设备，其规格要与设备荷载相适应，常用膨胀螺栓的规格有M6、M8、M10、M12等。
