1.导线连接的步骤
导线连接的基本步骤有导线绝缘层的剥削、导线线头的连接和导线连接处绝缘层的恢复。
2.一般配电线路导线连接的技术要求
在配电线路上进行导线连接时，必须满足表2-8中的技术要求。

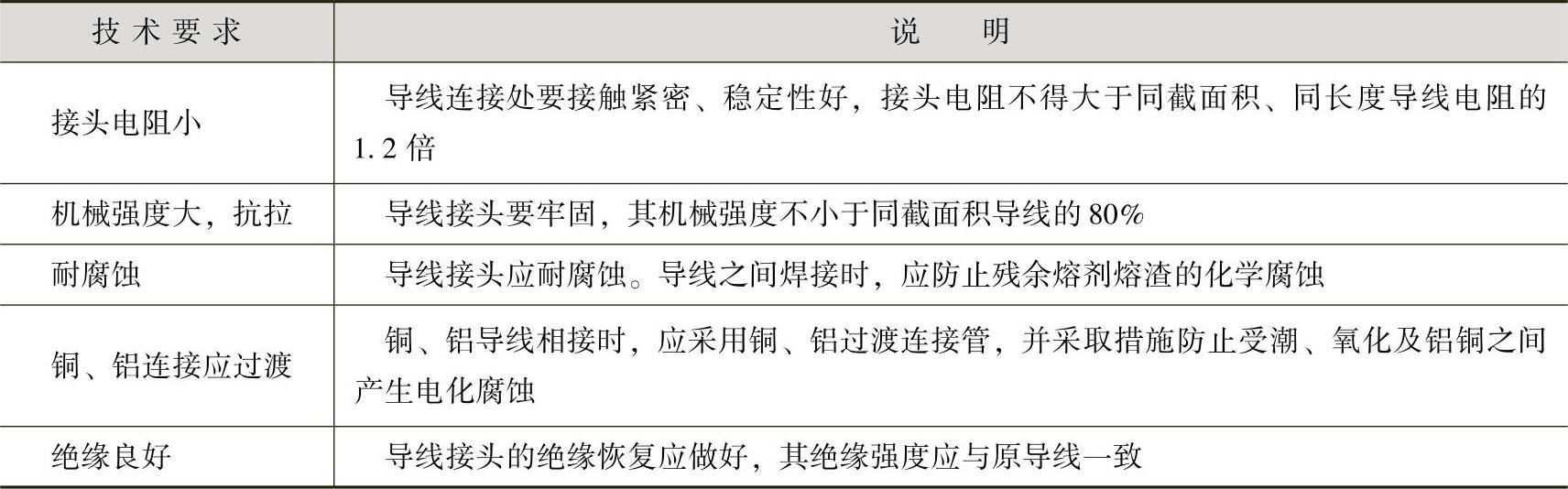

表2-8 配电线路导线连接技术要求
记忆口诀
导线接头要紧密，接触电阻小为好。
接头牢固强度大，做好防腐很重要。
绝缘恢复啥要求，与原导线一个样。
3.架空线路导线连接的技术要求
架空线路导线连接的技术要求见表2-9。

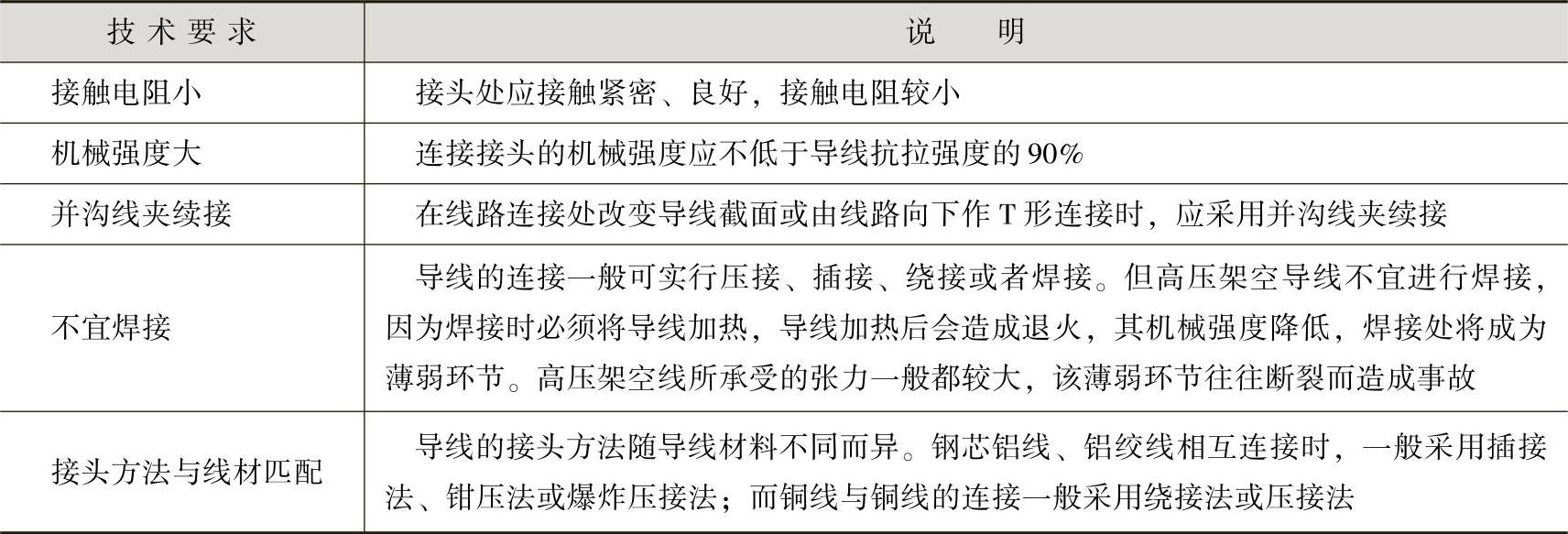

表2-9 架空线路导线连接的技术要求
导线剥削所需要的工具与导线截面积的大小及导线的种类有关。一般来说，需要准备电工刀、剥线钳等专用工具。必要时，也可以采用钢丝钳、尖嘴钳等工具来剥削导线。
1.电工刀、钢丝钳剥削导线绝缘层
采用电工刀、钢丝钳剥削导线绝缘层的工艺与技术要求见表2-10。

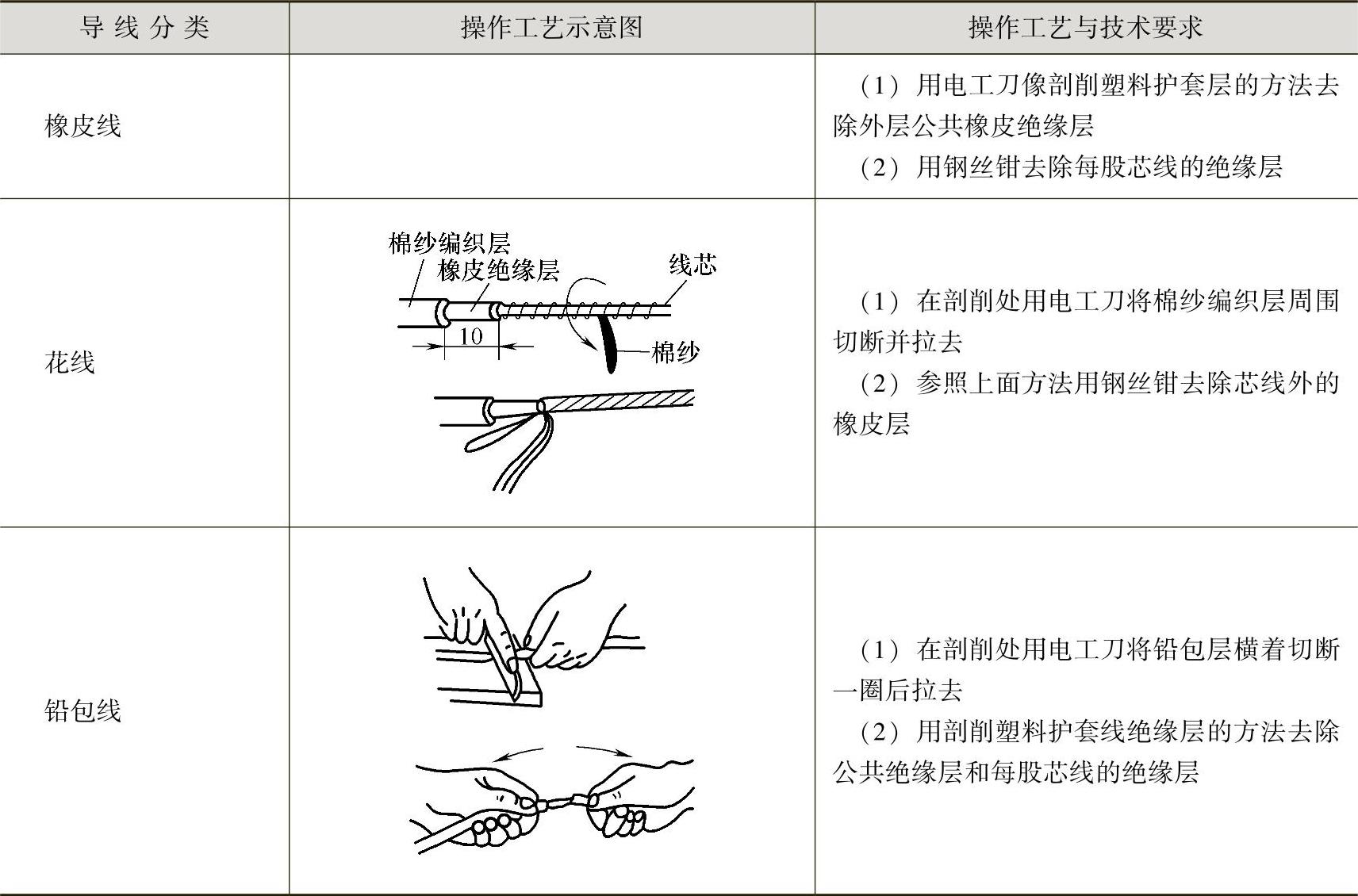

表2-10 导线线头绝缘层的剥削工艺与技术要求
（续）
2.剥线钳剥削导线绝缘层
剥线钳是剥削导线的专用工具，其操作方法比较简单。具体方法如下：
1）留足将要剥削的绝缘层长度。
2）把导线放入比导线直径稍大的刃口中。
3）用手将钳柄一握，导线的绝缘层即被剥离下来了，如图2-20所示。

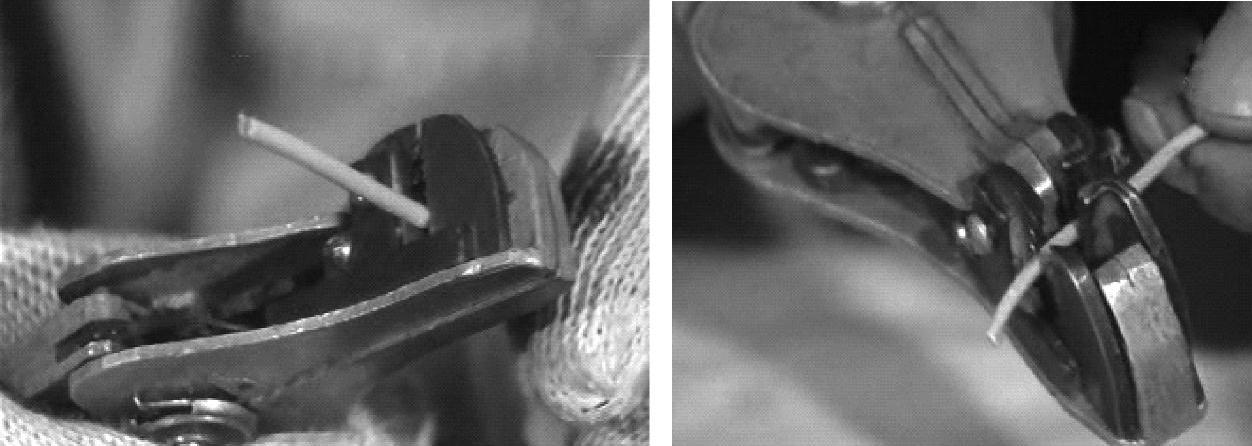

图2-20 用剥线钳剥削导线的绝缘层
4）较长尺寸的绝缘层可用剥线钳将绝缘层断开后，再用尖嘴钳撕去线上待剥的绝缘层。
指点迷津
剥削导线的技术要求如下：
1)不得损伤金属线芯，剥削出的芯线应保持完整无损；如损伤较大，应重新剥削。
2)使用电工刀剥削时，刀口应向外，避免伤人或损伤其他元器件。
3)根据接头需要，剥削线头的长度应符合导线连接的要求。
1.导线连接方法
连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞接、紧压连接、焊接等，见表2-11。

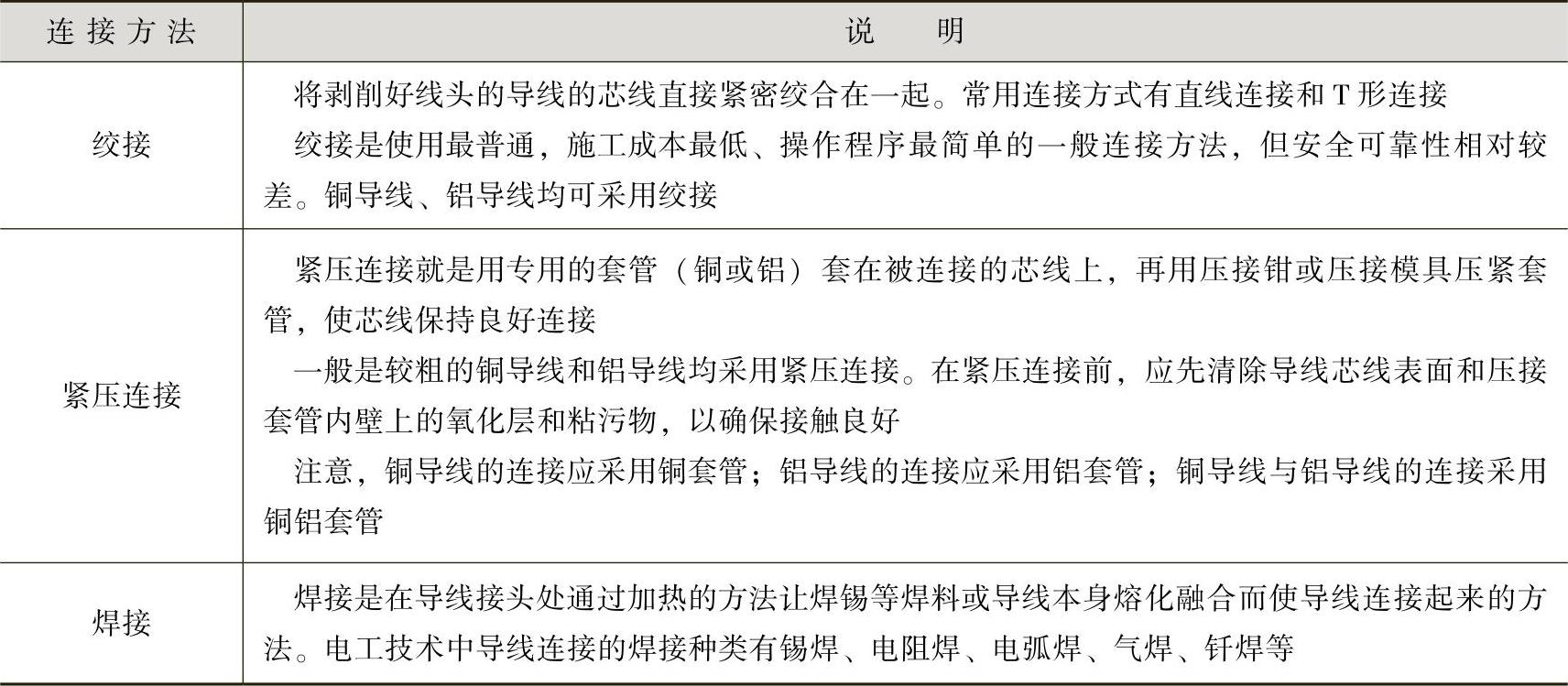

表2-11 导线连接方法
2.铜芯线直线连接
（1）截面积为6mm 2 以下的导线直线的连接
截面积较小（6mm 2 以下）的导线直接连接一般采用十字交叉法进行绞接，其操作方法及步骤见表2-12。
表2-12 截面积为6mm 2 以下的导线直接连接

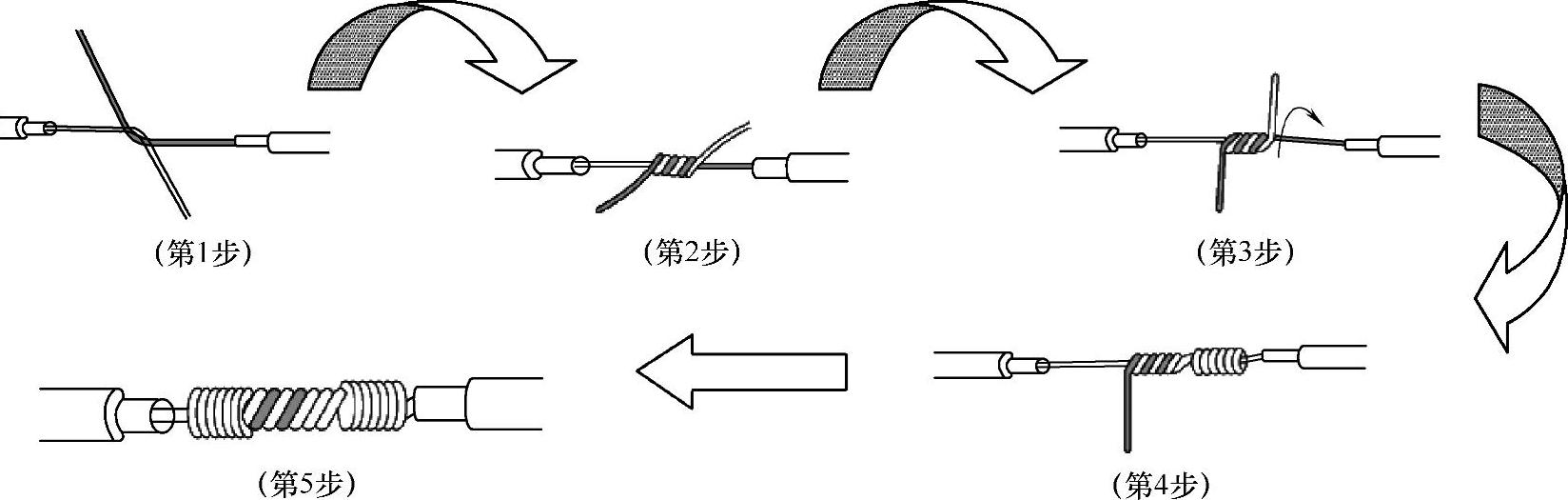

图2-21 导线直线连接步骤
记忆口诀
两根线端十字交，相互绞合三圈抱。
然后扳直尾线端，紧绕六圈弃余腰。
（2）截面积为6mm 2 以上的导线直线的连接
导线截面积较大（6mm 2 以上）的直线连接操作，一般采用绑扎法进行，其操作方法及步骤见表2-13。
表2-13 截面积为6mm 2 以上的导线直接连接

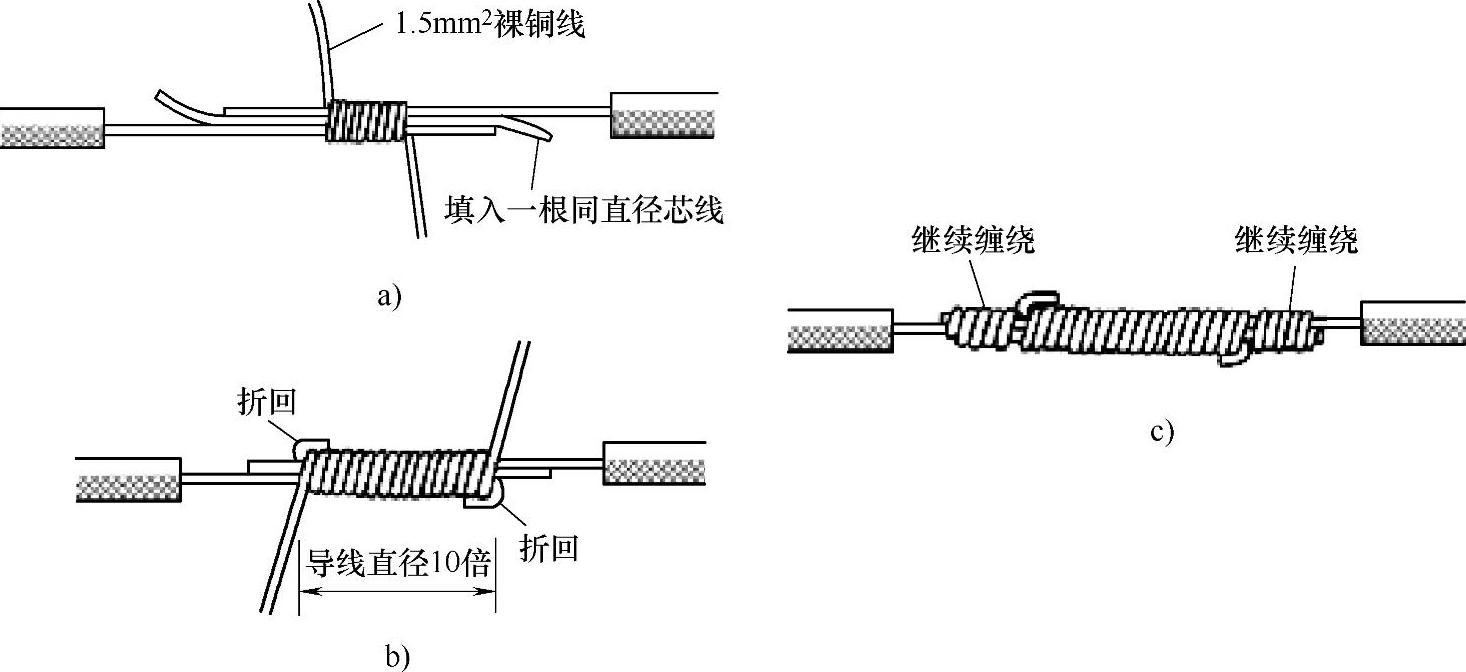

图2-22 截面积为6mm 2 以上的导线直线连接
（3）粗细不等的单股铜导线的连接
把细导线在粗导线上缠绕5～6圈后，弯折粗导线端部，使它压在细线缠绕层上，再把细线缠绕3～4圈后剪去多余细线头，如图2-23所示。
（4）电缆线头的连接
电缆线头的连接如图2-24所示。这种方式的连接适用于双芯、多芯电缆线、护套线。线头的连接方法与前面讲述的绞接法相同。应该注意的是，不同芯线的连接点应该错开，以免发生短路和漏电。
图2-23 粗细不等的单股铜导线连接
图2-24 电缆线头的连接
3.单股铜芯线T形连接
常用的单股铜芯线有6mm 2 及以下的小截面积单股铜芯线和6mm 2 以上的大截面积单股铜芯线，其连接方法见表2-14。

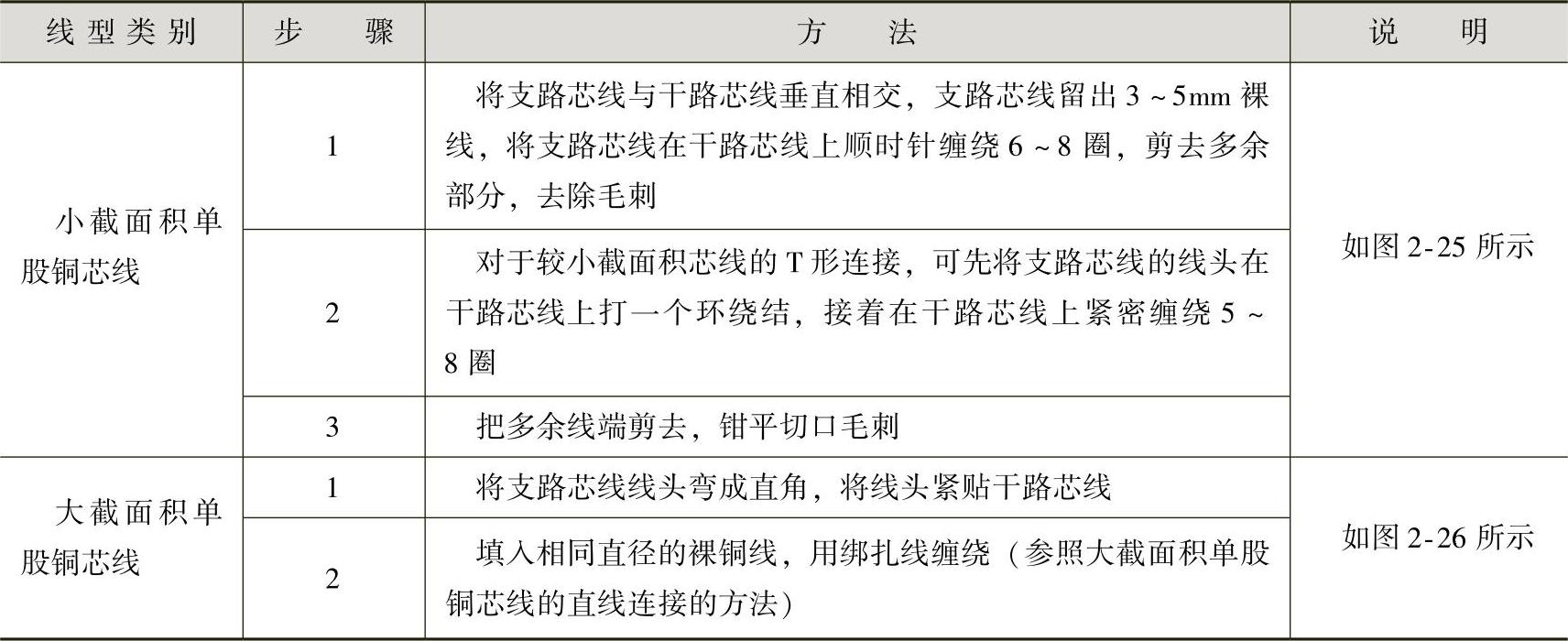

表2-14 单股铜芯线T形连接

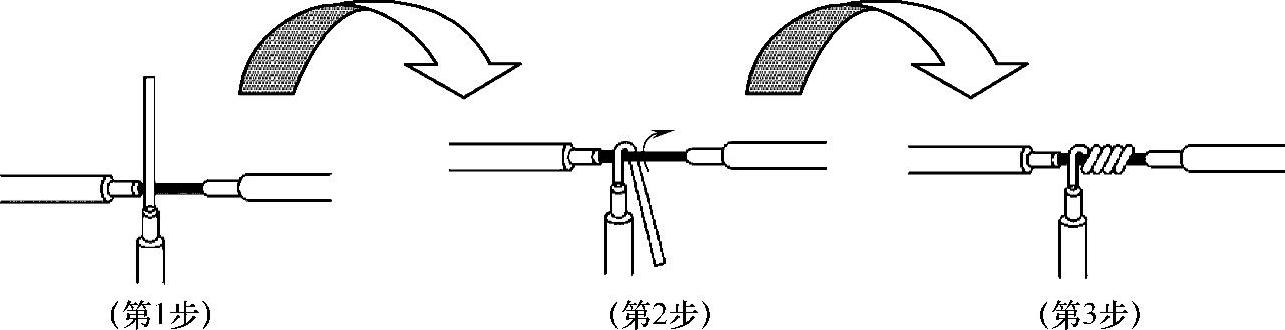

图2-25 小截面积单股铜芯线T形连接步骤

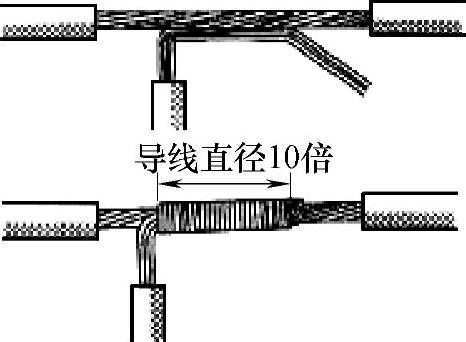

图2-26 大截面积单股铜芯线T形连接
小截面单股铜芯线T形连接记忆口诀
支、干两线垂直交，顺时方向支路绕。
缠绕五至八圈后，钳平末端去尾线。
4.多股铜芯线线头的连接
在电力工程施工中，经常会遇到多股导线（例如7股、19股等）的连接。下面以7股铜芯线为例介绍线头连接操作方法，其连接工艺与技术要求见表2-15。
导线连接后，必须进行导线绝缘层的恢复工作。导线绝缘恢复的基本要求为绝缘带包裹均匀、紧密，不露铜芯。
1.导线直接点的绝缘层恢复
导线直接点绝缘层恢复的操作步骤及方法见表2-16。
2.导线分支接点的绝缘层恢复
导线分支点绝缘层恢复的操作步骤及方法见表2-17。
3.导线并接点的绝缘层恢复
导线并接点的绝缘层恢复步骤及方法见表2-18。
表2-15 7股铜芯线线头的连接工艺与技术要求
表2-16 导线直接点绝缘层恢复

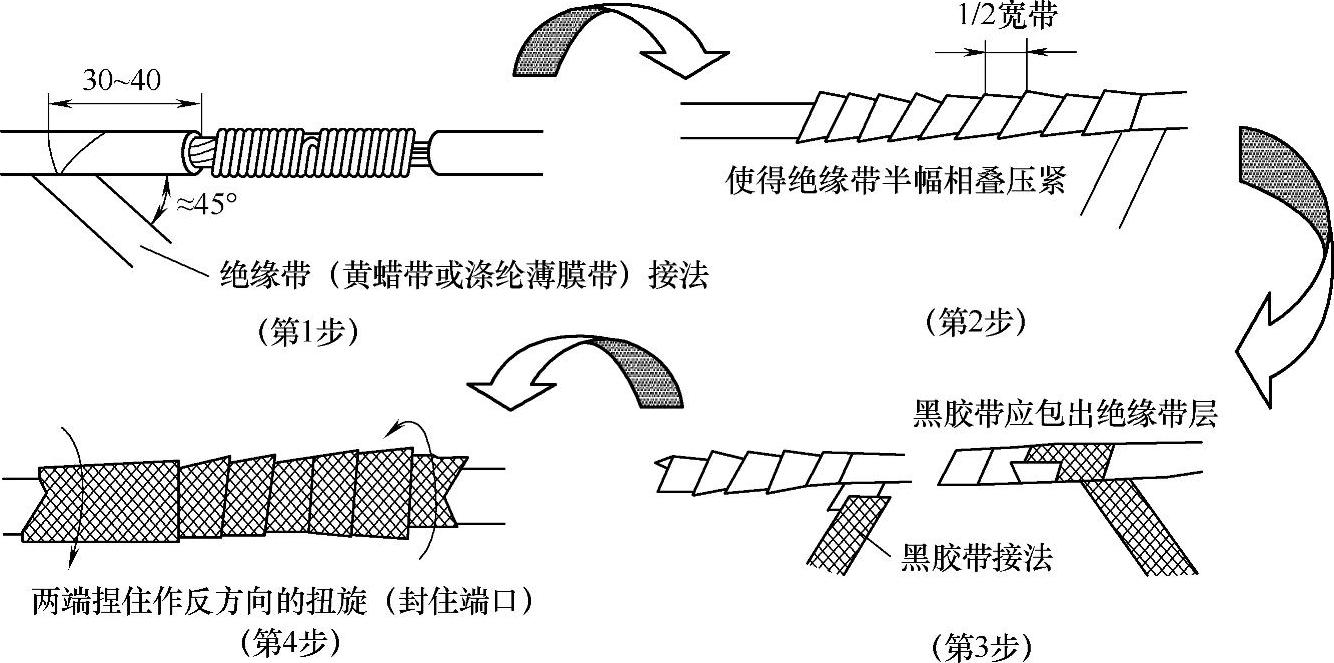

图2-27 导线直接点绝缘层恢复

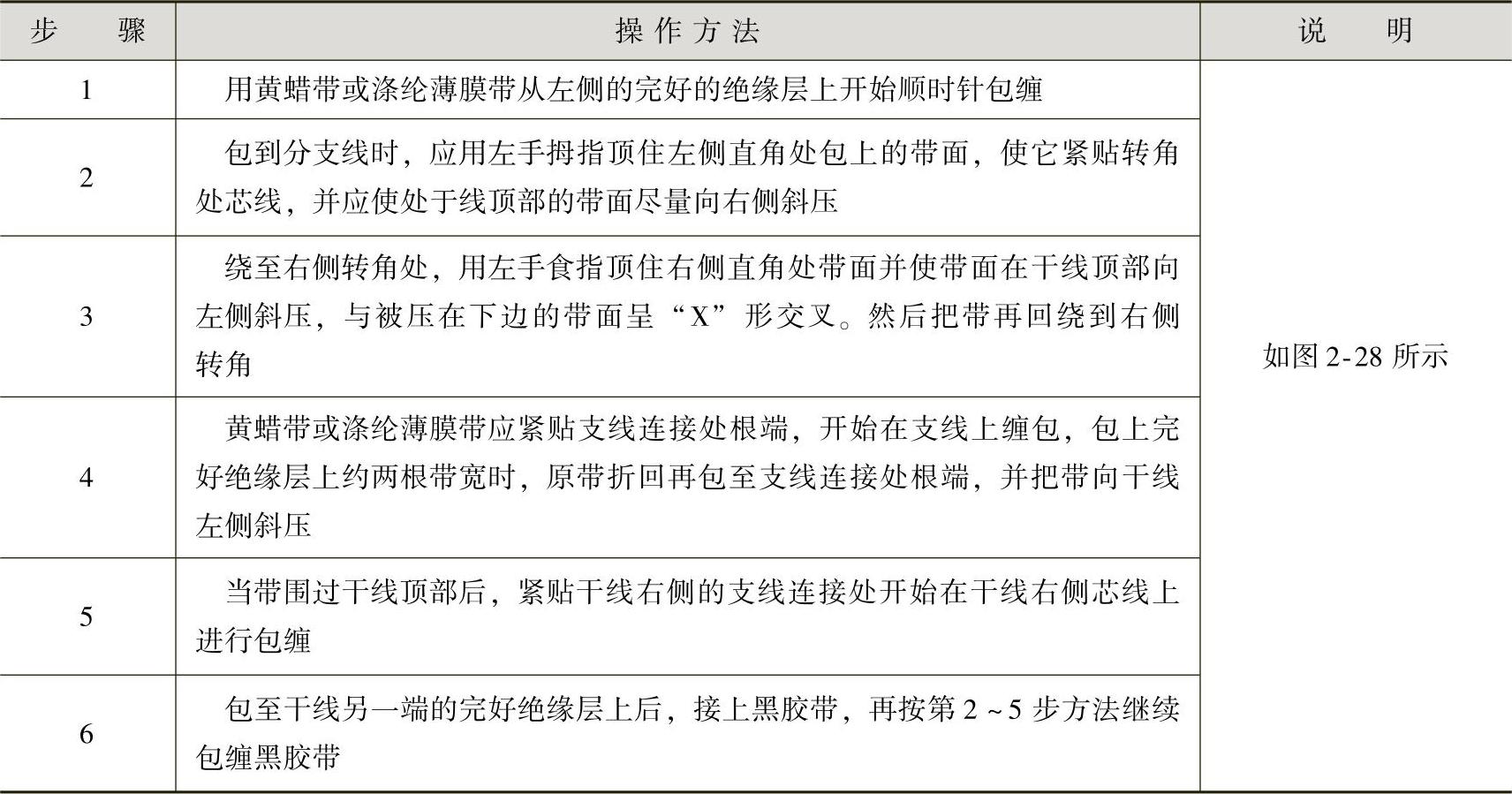

表2-17 导线分支接点绝缘层恢复

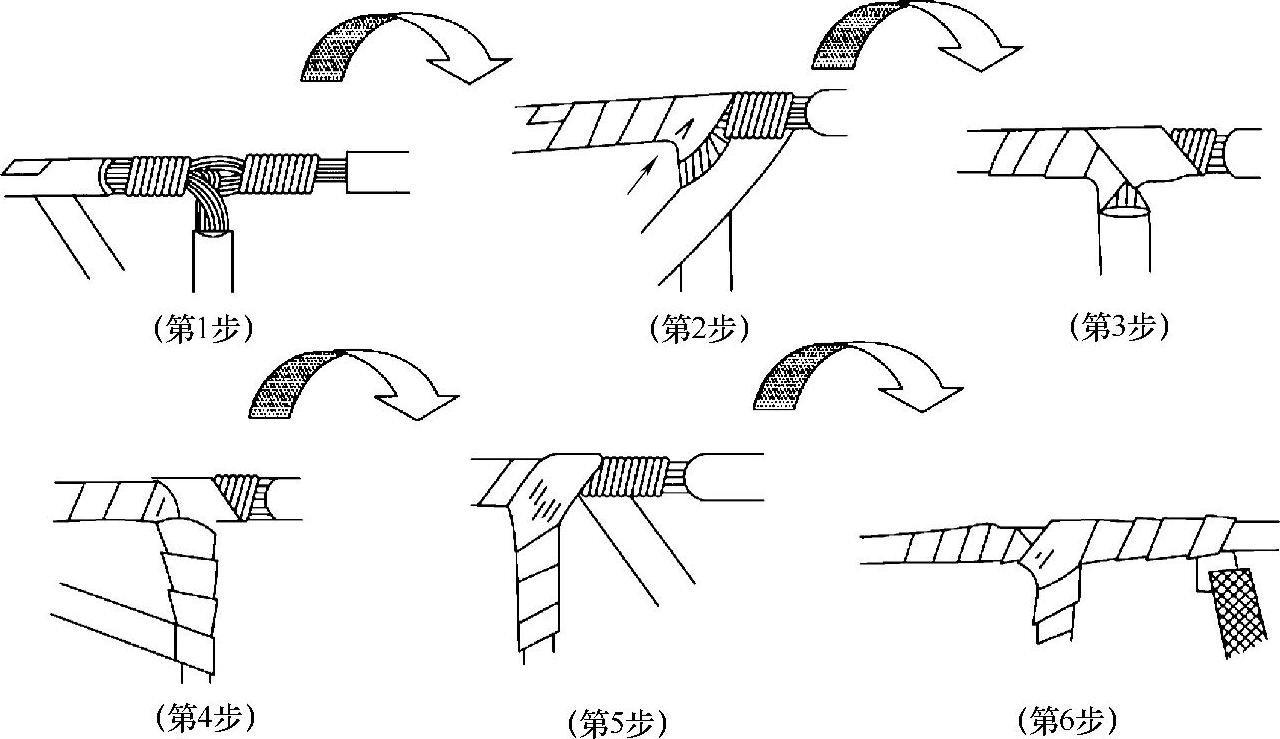

图2-28 导线分支接点的绝缘层恢复

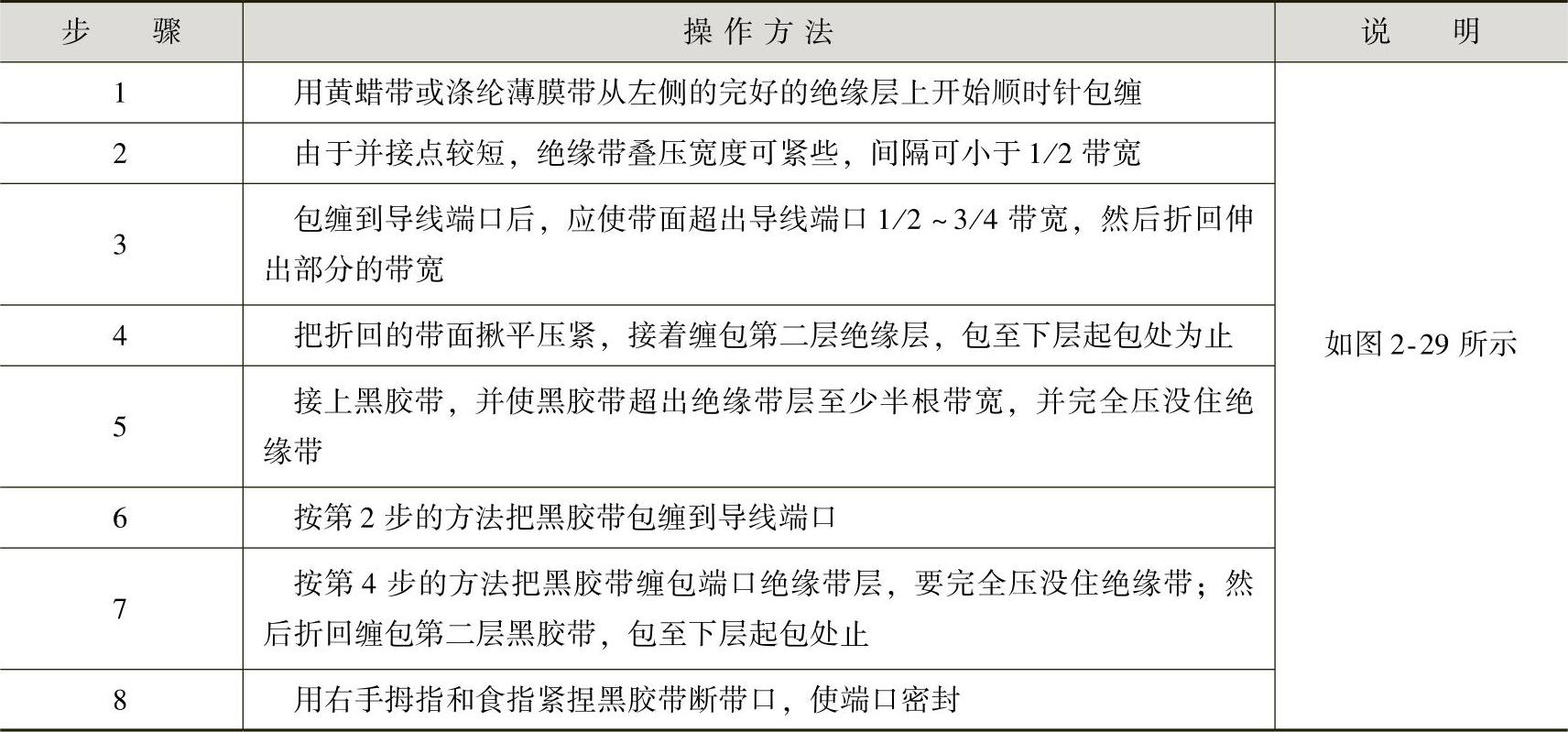

表2-18 导线并接点的绝缘层恢复
图2-29 导线并接点的绝缘层恢复
指点迷津
恢复线头绝缘层时，要求绝缘带一圈一圈包缠紧密，中间不能有气泡产生。绝缘带的包缠应尽可能平整、光滑，不能裸露导线的芯线。
导线的绝缘层因外界因素而破损，也必须用上面介绍的方法恢复其绝缘层，恢复绝缘层后的导线强度应符合安全要求。
