2.2 控制按钮和行程开关的应用

2.2.1 禁忌混用按钮的颜色

【原理简述】

按照国家有关标准规定，控制按钮的颜色有特定的含义，不同颜色的控制按钮有不同的用途。在检修时，若乱用、混用不同颜色的按钮，则容易引起操作人员误读、误判，导致操作错误，甚至会引发安全事故。

【禁忌事项】

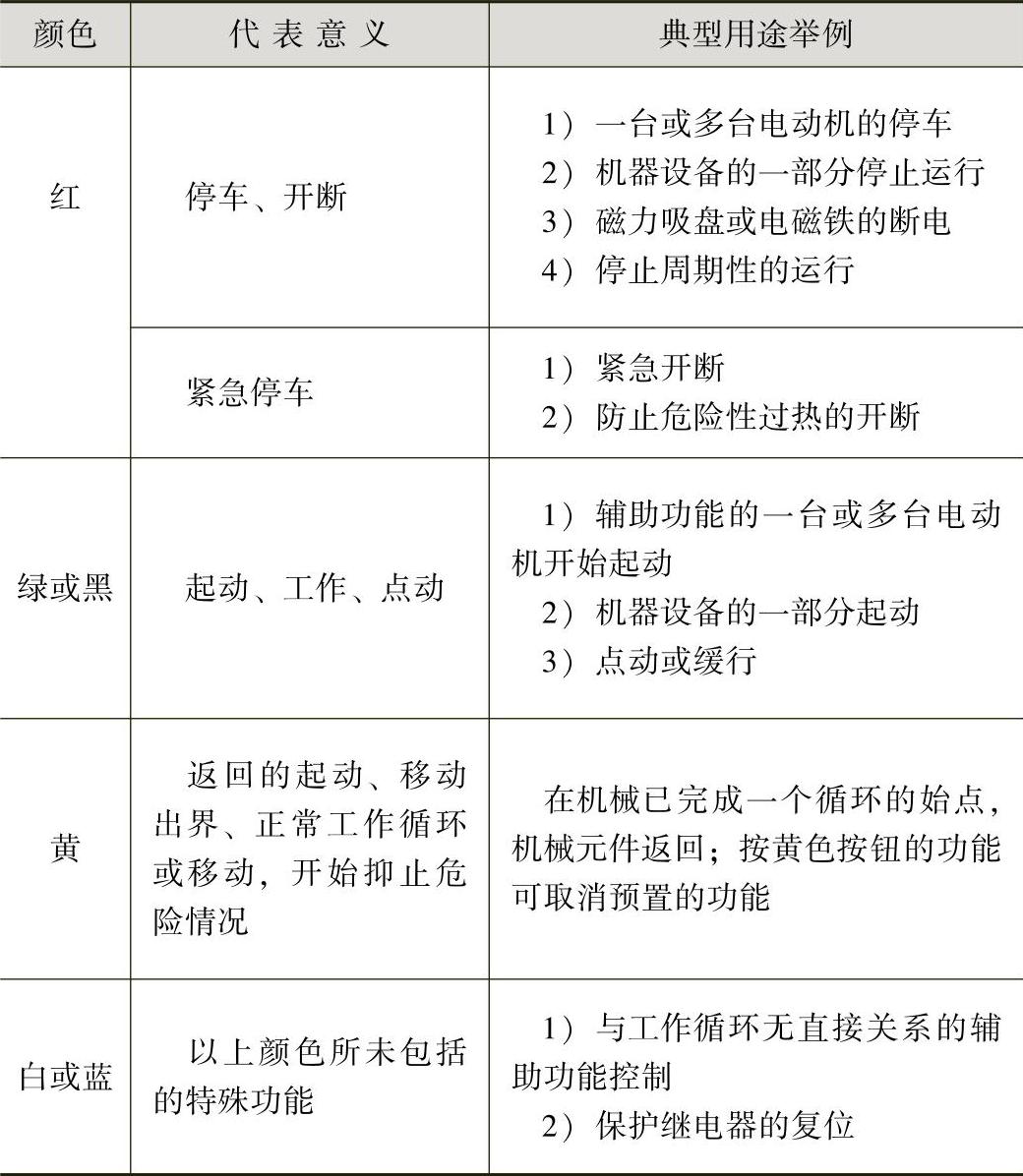

（1）禁忌不熟悉控制按钮颜色的意义：控制按钮颜色的代表意义及用途，见表2-1。

（2）禁忌更换按钮的颜色与原来按钮的颜色不一致：即便是在应急检修时，如果一时没有相同颜色的按钮更换，也应该在新换按钮处张贴上醒目的标识。

（3）特别禁忌颜色含义相反的两种按钮用错：如停止按钮用红色，起动按钮用绿色或黑色，千万不能用错。

2.2.2 禁忌行程开关安装不当

【原理简述】

行程开关又称限位开关，一般用于控制机械设备的行程及限位保护。为适应生产机械对行程开关的碰撞，行程开关的碰撞部分有不同的结构形式，常用碰撞部分有直动式（按钮式）、滚轮式（旋转式）。其中，滚轮式又分为单滚轮和双滚轮两种。

安装行程开关时，若安装位置不准确，则不能有效工作；若滚轮方向装反，当生产机械撞块碰触行程开关滚轮时，则无法按照设计要求接通动合触头，分断动断触头，指令生产机械停车、反转或变速，其结果与设计的方向相反。

【禁忌事项】

（1）禁忌滚轮方向装反：安装行程开关时，滚轮与生产机械撞块碰撞位置应符合线路要求。

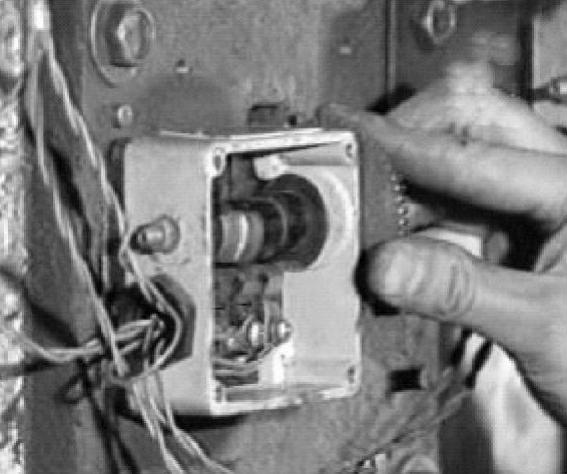

（2）禁忌滚轮安装位置不准确，固定不牢固：安装位置应选择在既能使开关正确动作，又不妨碍机械部件运动的地方，以利于生产机械经过预定位置或行程时能较准确地实现行程控制。限位用的行程开关，应与机械装置配合调整，如图2-3所示。

（3）禁忌行程开关不经常检查：一旦失灵时，要及时更换，以免造成设备损坏。
