【仪表简介】
指针式万用表是一种多功能、多量程的测量仪表，一般可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数（如 β ）。
指针式万用表由一只灵敏度很高的直流电流表（微安表）作表头，再加上档位选择开关和相关的电路组成。
【危害性】
万用表是比较精密的仪器，如果使用不当，不仅造成测量结果不准确且极易损坏仪表。如果操作不当，还有可能引起触电事故。
【操作禁忌】
（1）禁忌使用前不进行“调零”
万用表的准确零位非常重要，否则测出的参量就失去了意义，犹如市场上买东西时要校准称盘一样。万用表的调零分为机械调零和电位器调零两种，具有不同的适用场合。

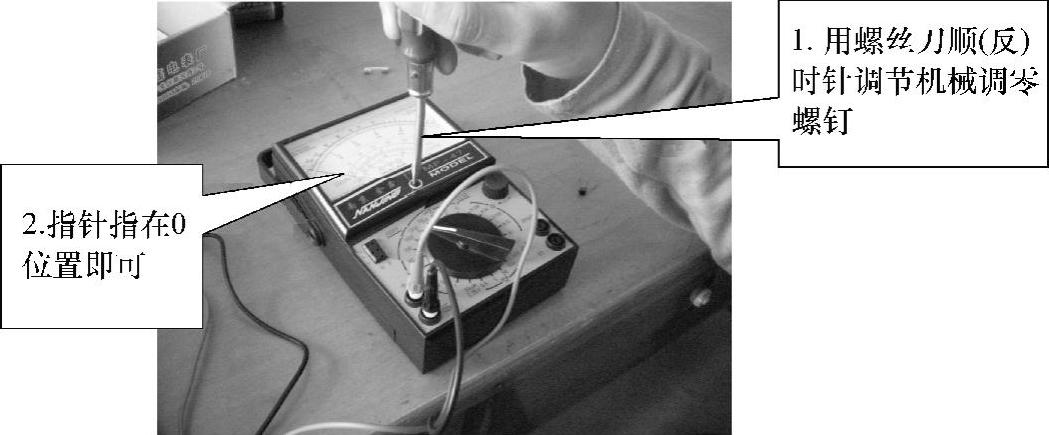

1）机械调零：在测量电流或电压之前，将连接面板插口正、负极的两支表笔悬空，观察表头指针是否向左满偏，指在零位上，如不在零位，可适当调整表盖上的机械调零螺钉，使其恢复调至零位上，如图1-22所示。这样，测试的电流电压读数才会准确。
机械调零可分3个步骤进行。
一放——将万用表按照规定的放置方式将表放置好（根据表盘符号选择放置方式，“┍┑”表示水平放置，“⊥”表示垂直使用。万用表一般应水平放置，否则会引起倾斜误差。有的万用表如MF47表后面有一支架，使用时把它拉伸出来，支撑万用表，便于观察）。
二看——看指针是否指向左端的零刻度线上。
三调节——若指针不是指向零刻度线，则用一字形螺丝刀调节机械调零螺钉。
图1-22 机械调零

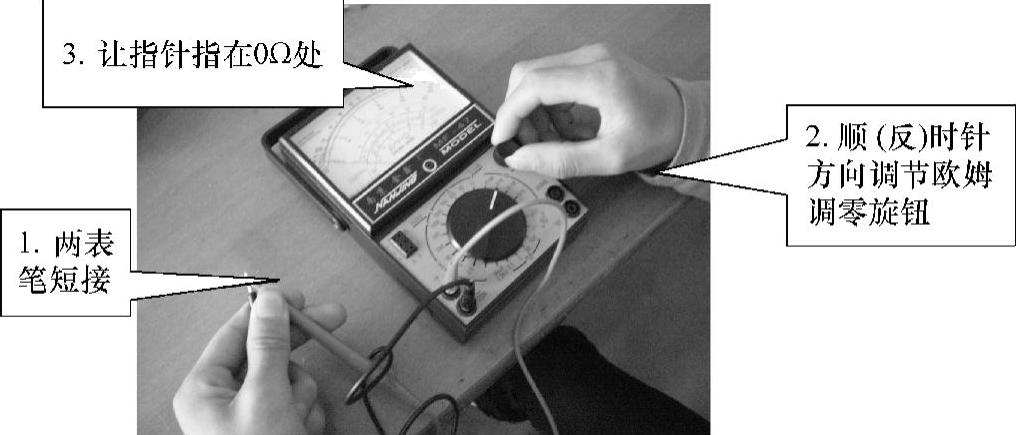

2）电阻调零：几乎每次测量电阻前，都需要对万用表进行电阻调零。方法是在测量电阻之前，将连接面板插孔正、负极的两支表笔短接，观察表头指针是否向右满偏，指在零位上，如不在零位，可适当左右调整电阻调零电位器，使其调至零位上，如图1-23所示。
图1-23 欧姆表调零
（2）禁忌超限测量
超限测量是指万用表指针处于超量程状态。此时，万用表指针右偏至极限，极易损坏指针。发生超限测量，一般是由于量程不合适造成的。选择合适的量程或者在外部增加分压、分流措施都可以避免超限测量。
（3）测量时禁忌用手触及元件裸露的两端（或两支表笔的金属部分）
在使用万用表过程中，不能用手触及元件裸露的两端（或两支表笔的金属部分），测量电阻时以免人体电阻与被测电阻并联，使得测量结果不准确；测量电压、电流时，会直接作用于人体，使操作者触电。这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（4）禁忌在测量过程中切换档位
在测量某一电量时，禁忌在测量的同时切换档位，尤其是在测量高电压或大电流时，更应注意。因为测量高电压或大电流时切换到小电压或小电流时，指针会打表头，使万用表毁坏。
测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压，就极易烧坏电表。测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针反转，既应立即调换表笔，以免损坏指针及表头。如果不知道被测电压或电流的大小，应先用最高档，然后再选用合适的档位来测试，以免指针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。
（5）万用表不用时禁忌置于电阻档
万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表笔相碰短路，不仅耗费电池，严重时甚至会损坏表头。万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。
（6）禁忌带电测量电阻
测量一个电阻的阻值，必须保证电阻处于无源状态，也就是测量时，电阻上没有其他的电源或者信号。特别在电路板带电工作时，严禁测量其中的电阻。否则，除测量结果没有意义外，一般都会将万用表的熔丝烧毁。
（7）禁忌读数错误
在万用表的表盘上有多条标度尺，分别用于不同的测量对象。所以，测量时要在对应的标度尺上读数，同时应注意标度尺读数和量程的配合，即表头刻度线上的“读数”与“实测值”不能混淆在一起。“读数”是指从刻度线上直接读出的数值，而“实测值”则是该读数所代表的被测量的数值，它往往通过换算获取，虽然有时这两者在数值上是相同的，但在许多情况下是不同的。另外，在读数时还应使指针和指针在反射镜上的投影相重叠，以避免产生测量误差。
（8）禁忌接线错误
由于万用表使用的直流表头只允许电流从“+”极流入，从“-”极流出，所以万用表面板上的插孔和接线柱都有极性标记。使用时将红表笔与“+”极性插孔相连，黑表笔与“-”极性插孔相连。测量直流电压和直流电流时，要注意正、负表笔极性不得接反，以免指针反转，如发现指针反转，应立即调换表笔。
测量电流时，万用表应串联在被测电路中；测量电压时，万用表要并联在被测电路两端。在用万用表测量晶体管时，应牢记万用表的红表笔与内部电池的负极相接，黑表笔与内部电池的正极相接。
（9）禁忌不妥善保管万用表
万用表是一种准确度较高的测量仪表，存放之处应远离强磁场，平时要轻拿轻放，尽量避免强烈的振动与碰撞。
【仪表简介】
数字万用表采用了大规模集成电路和液晶数字显示技术，从根本上改变了传统指针式万用表的电路和结构，是一种多功能、多量程的电子式仪表。与指针式万用表相比，数字万用表具有许多特有的性能和优点，如具有很高的准确度和分辨率，显示清晰、直观，功能齐全，性能稳定，测量速率高，过载能力强等，深受使用者喜爱。

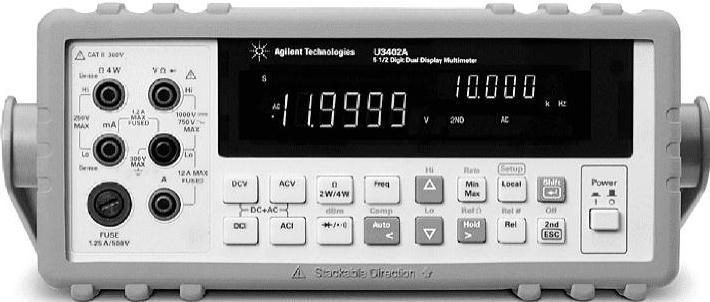

新型数字万用表除了具有ACV、DCV、ACA、DCA、电阻、电容、频率、二极管等比较常用的测试功能外，有的数字万用表还增加了一些新颖实用的测试功能。例如，读数保持（HOLD）、温度（℃）、逻辑测试（LOGIC）、真有效值（TRMS）、相对值测量（RELΔ）、最小值/最大值、自动关机（AUTO OFF POWER）等，如图1-24所示为Agilent U3402A五位半数字万用表的外形图。
图1-24 Agilent U3402A五位半数字万用表
有的数字万用表还设有自动电源切断电路，当仪表工作时间约30～60min（分钟），电源自动切断电路，仪表进入睡眠状态。
【危害性】
数字万用表是比较精密的仪器，使用前应认真阅读说明书，熟悉电源开关、功能/量程开关、插孔、特殊插口的作用。否则，如果不按照说明书的要求使用万用表，很容易损坏仪表。如果操作不当，还有可能引起触电事故。
【操作禁忌】
（1）操作前的禁忌

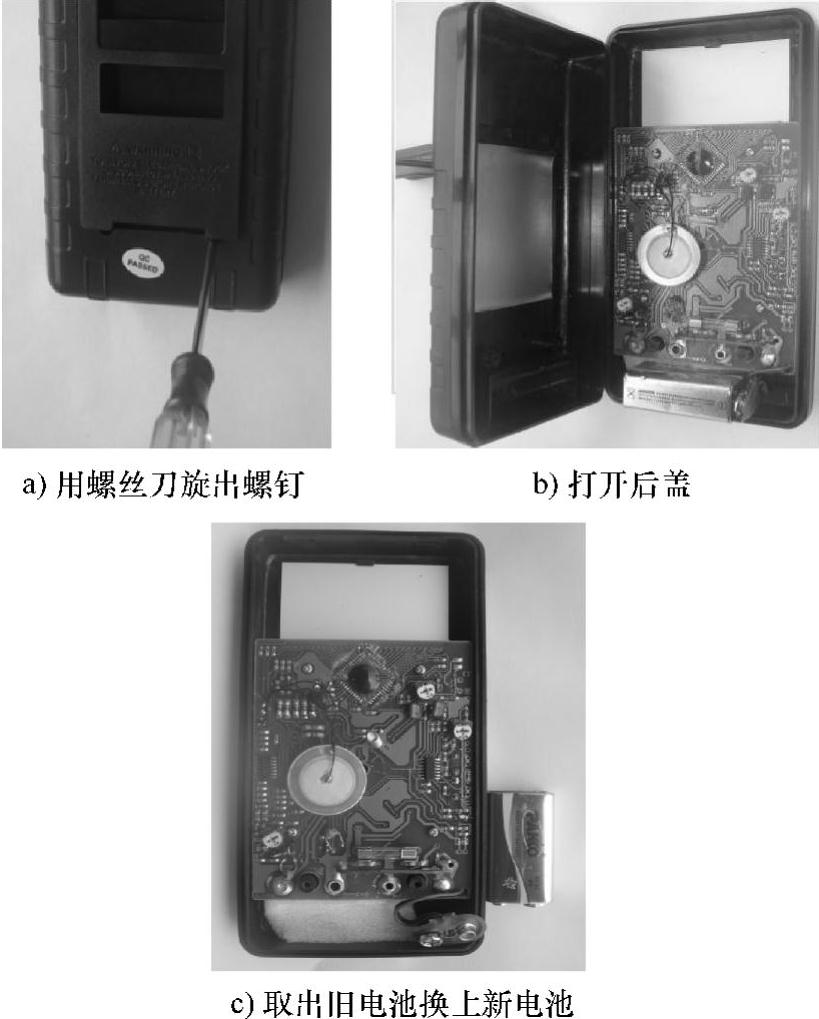

1）将ON-OFF开关置于ON位置，检查电池电压是否充足，如果电池电压不足，则在显示器上会显示“
”或“BAT”，这时，则应更换电池，如图1-25所示。只有电池电压正常，才能用万用表进行测量。
2）测试前，功能开关应放置于所需量程上。
图1-25 更换新电池
（2）电压测量的禁忌
1）不知道被测电压范围，将功能开关置于大量程并逐渐降低量程（不能在测量中改变量程）。
2）如果显示“1”，表示过量程，功能开关应置于更高的量程。
3）当测量高压时，应特别注意避免触电。
4）数字万用表不得用于测量高于700V（有的万用表为750V）有效值的交流电压，否则会损坏万用表的内部线路。
5）测量较高交流电压应特别注意安全，避免触电。
6）当误用交流电压档去测量直流电压，或者误用直流电压档去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。此时应立即停止测量。
（3）电流测量的禁忌
1）如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐降低量程（不能在测量中改变量程）。
2）如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。
如果显示屏只显示“000”，则有两种可能：一是该电路（元件）没有电流通过；二是选择的量程过大，选用向下递减一个量程重新测试，直到可以读取比较准确的数值为止。
3）在测量电流的过程中，不能带电拨动量程转换开关。
4）数字万用表的直流电流档位20A或10A档无熔丝保护，测量时间不能超过15s。
5）数字万用表检测电流时，要将表笔插入电流插孔中，且检测小电流（μA、mA）和大电流（A）时，红表笔应插入规定的插孔。
（4）电阻测量的禁忌
1）所测电阻不乘倍率，直接按所选量程及单位读数，这与使用指针式万用表测量电阻时读数方法是不同的。
2）如果被测电阻值超出所选择量程的最大值，将显示为“1”，则应选择更高的量程。对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。
3）当表笔与电阻两端引脚没有连接好时，此时相当于开路情况，显示屏上显示为“1”。
4）当检测被测线路的阻抗时，要保证断开被测线路中的所有电源，所有电容应放电，才能进行测量。
5）万用表的200MΩ档位，如果短接红、黑表笔短路时显示为10，测量时则应从测量读数中减去10，才为实际电阻值。如测量100MΩ电阻时，显示为1010，应从1010中减去10，被测电阻的实际阻值为1000即100MΩ。

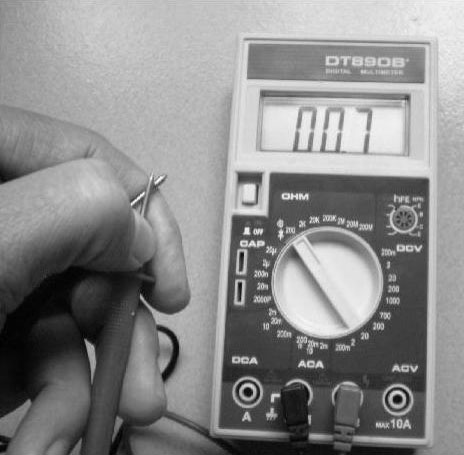

6）在200Ω档，由于线路、仪表内阻及接触点存在阻值，所以在短接红、黑表笔时，有一些很小的数值是正常的（如图1-26所示为0.07Ω）。在使用中这个数值会越来越大，不可调整，但可以通过擦洗电路板、紧密接触点来减少这个数值。在实际使用过程中，可见先短接红、黑表笔，并记下数值，在测量读数时减去这个数值就是实际电阻值。
图1-26 200Ω档时表笔短接后的电阻值
（5）电容测试的禁忌
1）仪器本身已对电容档设置了保护，在电容测试过程中，不用考虑电容极性及电容充放电等情况。
2）测量电容时，将电容插入电容测试座中（不要通过表笔插孔测量）。
3）测量大电容时，稳定读数需要一定时间。
【仪表简介】
绝缘电阻表（原称兆欧表）是电工常用的一种高电阻值测量仪表，主要用来检测供电线路、电机绕组、电缆、电器设备等的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
模拟式绝缘电阻表可分为手摇式绝缘电阻表和电子式绝缘电阻表。手摇式绝缘电阻表内部安装有小型发电机，可手动升降电压（绝缘电阻表中的手摇发电机发出的电压是不稳定的，它与手摇的速度有关），但结构简单、容易维护。电子式绝缘电阻表内置有电池，较高级的还配有电源接口，可连接市电220V作为电源，并可通过旋钮改变输出电压。
数字式绝缘电阻表通常使用内置电池作为电源。它采用DC-DC变换技术提升至所需的直流高压，具有输出功率大、短路电流值高、输出电压等级、测量准确度高、经久耐用等特点。数字式绝缘电阻表不怕短路测试，不怕被测试体的电流反击，能够自动对被测试体放电。
【危害性】
绝缘电阻表是专门用来测量绝缘电阻的，因为它能输出几百伏以上的高压，因此操作时必须注意人身安全和设备安全。例如，测量完毕，若没有对设备充分放电，此时人体接触设备就容易引起触电事故。
【操作禁忌】
（1）禁忌不正确选用绝缘电阻表：测量前应正确选用表计的型号，使表计的额定电压与被测电气设备的额定电压相适应。测量额定电压500V及以下的电气设备，一般选用500～1000V的绝缘电阻表；测量500V以上的电气设备，选用2500V绝缘电阻表；高压设备选用2500～5000V绝缘电阻表。
（2）禁忌使用前不校表：使用绝缘电阻表前，应对仪表进行短路试验和开路试验，由鉴别绝缘电阻表的好坏。

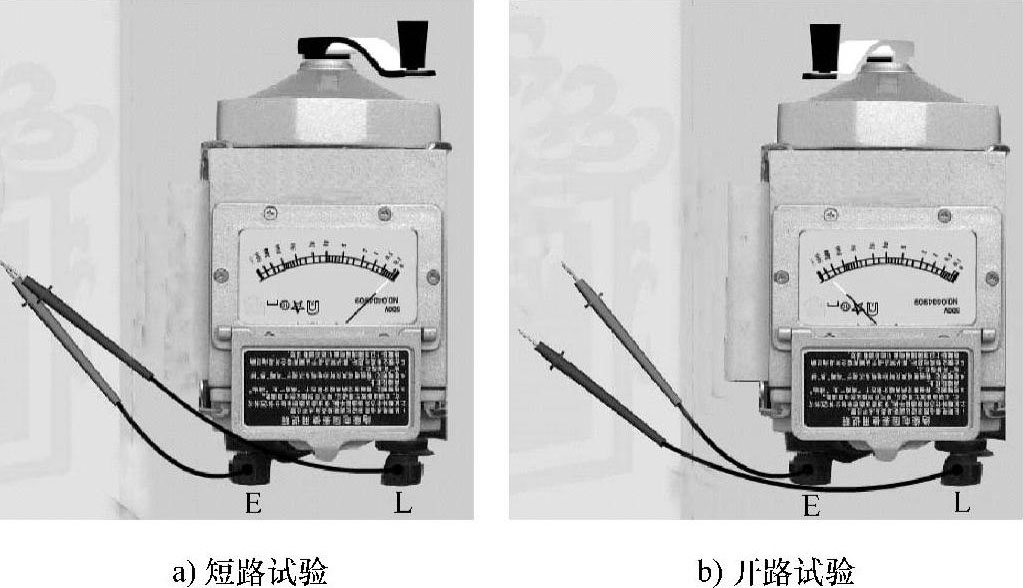

1）短路试验（校零点）：将线路、地线短接，慢慢摇动手柄，若发现表针迅速指在“零点”处，则停止摇动手柄，说明表是好的，表的零点读数是正确的，如图1-27a所示。
图1-27 校表
2）开路试验（校无穷大）：将线路、地线分开放置后，先慢后快逐渐加速，以约120r/min的转速摇动手柄，待表的读数在无穷大处稳定指示时，即可停止摇动手柄，说明表开路试验无异常，如图1-27b所示。
经过短路试验和开路试验两个步骤的检测，证实表没问题，可进入以下测量步骤。否则，该绝缘电阻表不能使用。
（3）禁忌接线错误：测量对象不同，接线方法也有所不同。测量绝缘电阻时，一般只用线路端（L）和接地端（E）；用于电缆绝缘电阻的测量，则需要用到屏蔽接线柱（G）。

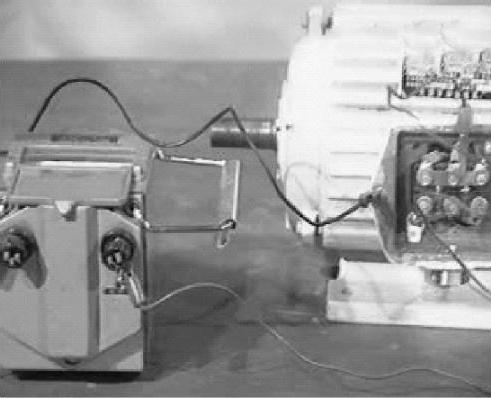

1）测量电动机绕组之间的绝缘电阻时，将E、L端分别接于被测的两相绕组上；测量电动机绕组对地（机壳）的绝缘电阻时，将L与绕组连接，E与机壳的非绝缘处连接，如图1-28所示。
图1-28 测量电动机绕组绝缘电阻接线方法

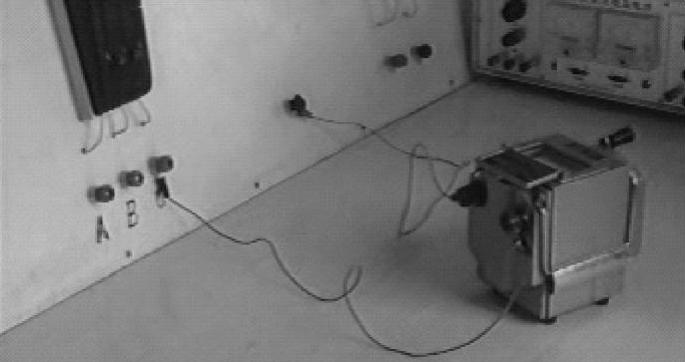

2）测量低压线路时，将E接地线，L接到被测线路上，如图1-29所示。
3）测量电缆的对地绝缘电阻或被测设备的漏电流较严重时，G端接屏蔽层或外壳，L接线芯，E接外皮，如图1-30所示。G端接屏蔽层或外壳的作用是消除被测对象表面漏电造成的测量误差。
图1-29 测量低压线路绝缘电阻的接线方法
图1-30 测量电缆绝缘电阻的接线方法

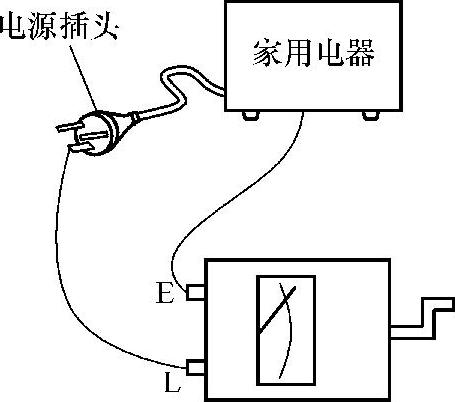

4）测量家用电器的绝缘电阻时，L接被测家用电器的电源插头，E接该家用电器的金属外壳，如图1-31所示。
图1-31 测量家用电器绝缘电阻的接线方法
（4）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（5）在摇测过程中，被测设备上禁忌有人工作。
（6）绝缘电阻表的测试线禁忌绞在一起，要分开。
（7）绝缘电阻表未停止转动之前或被测设备未放电之前，严禁用手触及，以保障设备及人身安全。拆线时，也不要触及引线的金属部分。
（8）测量结束时，禁忌不对大电容设备放电。
（9）禁忌不定期校验其准确度：定期校验的方法是直接测量有确定值的标准电阻，检查其测量误差是否在允许范围之内。
【仪表简介】

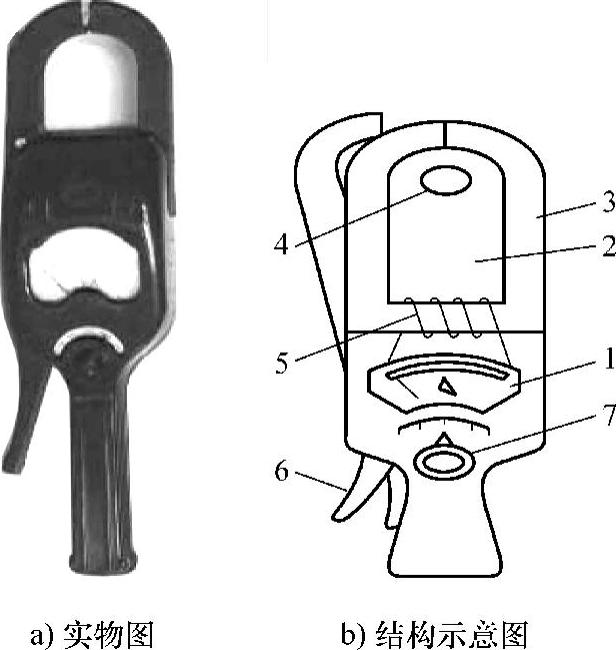

钳形电流表简称钳形表，其工作部分主要由一只电磁式电流表和穿心式电流互感器组成，如图1-32所示。穿心式电流互感器铁心制成活动开口，且成钳形，故名钳形电流表。电流互感器的铁心在捏紧扳手时可以张开，被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次绕组，其中通过电流便在二次绕组中感应出电流。从而使二次绕组相连接的电流表便有指示——测出被测线路的电流。
图1-32 钳形表的结构
1—电流表 2—电流互感器 3—铁心 4—被测导线 5—二次绕组 6—手柄 7—量程选择开关
钳形表最大的优点是可以在路测量大电流而不需关闭被测电路，也不需要与待测线路进行连接，用于对电气设备检修、检测非常方便，能够及时了解设备的工作情况。
钳形电流表的缺点是测量准确度比较低。
【危害性】
使用钳形表应填写第二种工作票，由两人操作。由于是在带电情况下测量，特别是要注意人身安全和设备安全。操作时应带绝缘手套或干净的线手套；应注意身体各部分与带电体保持安全距离（低压系统安全距离为0.1～0.3m）；应注意测量方法的正确性，若操作不当造成短路或接地故障，也容易引起安全事故。
【操作禁忌】

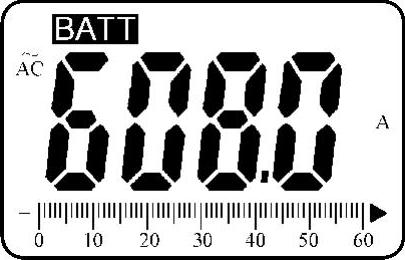

（1）禁忌操作前不检查仪表：测量前，对于指针式钳形表应检查钳形表指针是否归零，否则，可以调整表盖上的机械“零位”调整器，让表针恢复到“零位”。对于数字式钳形表应检查电池电压是否正常，当电池电量变低时，显示屏上会显示“BATT”，此时要更换新电池，如图1-33所示。
图1-33 电池电量变低
（2）禁忌不按照电压等级选用钳形电流表：钳形电流表分高、低压两种，低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。
（3）禁忌在测量过程中转动转换开关换档：在换档之前，应先将载流导线退出钳口。
（4）某些型号的钳形电流表还设置有交流电压测量功能，测量电流、电压时应分别进行，禁忌同时测量电流和电压。
（5）禁忌用钳形电流表测量裸导体的电流。
（6）测量完毕，禁忌没有把量程开关置于最大量程位置上，以免下次使用时不慎过电流。
