一、设计任务

（1）一个整数从零开始每隔1秒加1，画面中仪表指针随着累加数转动。

（2）当整数累加至10时，停止累加，画面中出现提示信息“数值超限！”。

二、任务实现

1．建立新工程项目

工程名称：“字符串信息提示”；窗口名称：“字符串信息提示”；窗口内容注释：“整数累加至10时出现提示信息”。

2．制作图形画面

（1）添加一个输入框构件：用鼠标单击工具箱中的“输入框”，然后将鼠标移动到画面上，单击拖出一个适当大小的矩形框。

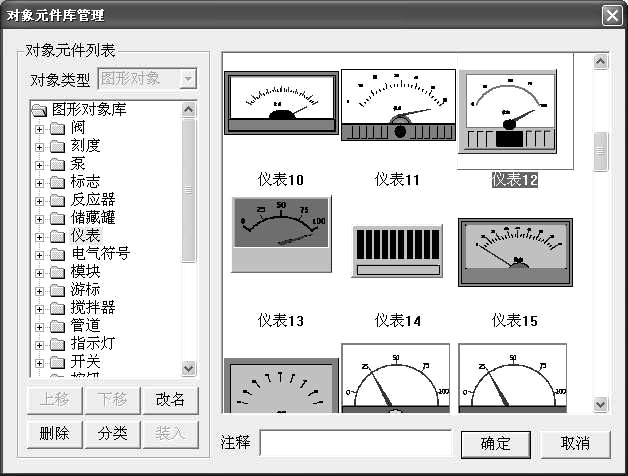

（2）添加1个仪表元件：单击工具箱上的“插入元件”，弹出“对象元件库管理”窗口，选择仪表库中的一个仪表图形对象，如图3-17所示。

（3）添加一个按钮构件：用鼠标单击工具箱中的“标准按钮”，然后将鼠标移动到画面上，单击拖出一个适当大小的矩形框，出现“按钮”。双击“按钮”弹出“标准按钮构件属性设置”对话框。将文本框中的按钮标题改为“关闭”。

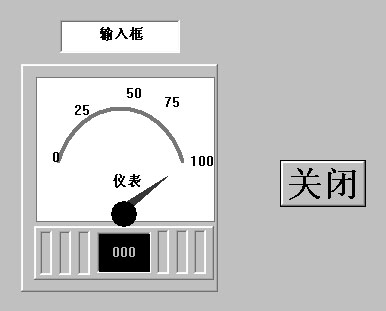

设计的图形画面如图3-18所示。

3．定义对象

1）定义1个数值型对象

对象名称设为“num”，对象类型选“数值”，对象初值设为“0”，最小值设为“0”，最大值设为“100”。

定义完成后，单击“确定”按钮，则在实时数据库中增加1个数值型对象“num”。

2）定义1个字符型对象

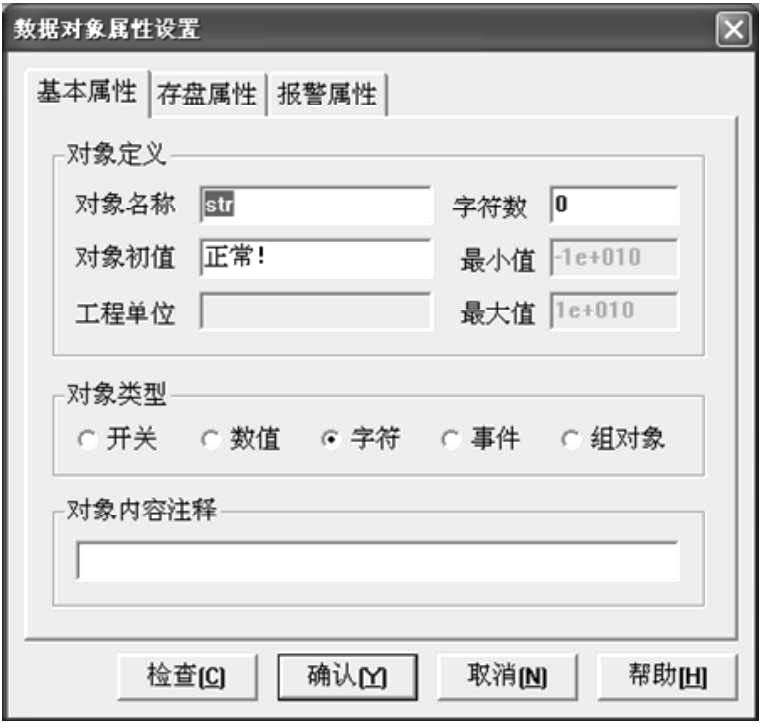

对象名称设为“str”，变量类型选“字符”，对象初值设为“正常!”，如图3-19所示。

定义完成后，单击“确认”按钮，则在实时数据库中增加1个字符型对象“str”。

4．建立动画连接

1）建立仪表元件的动画连接

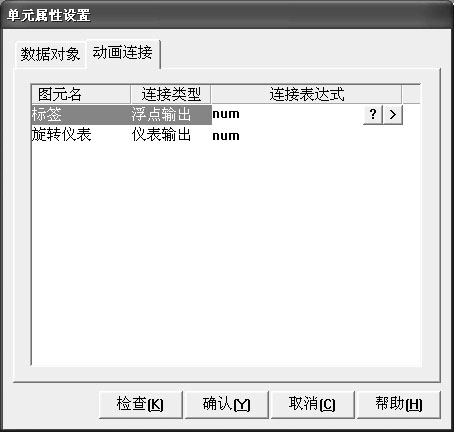

双击画面中的仪表，弹出“单元属性设置”对话框，单击“动画连接”选项页，选择“标签”，出现 按钮，如图3-20所示。

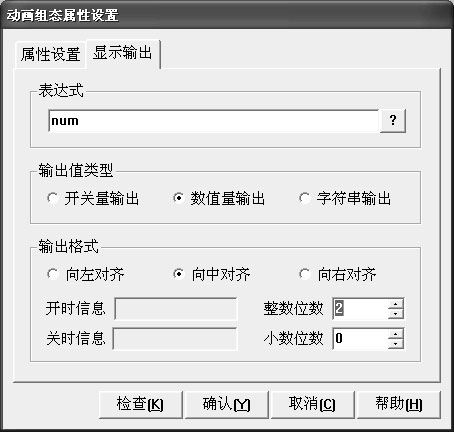

单击 按钮进入“动画组态属性设置”对话框，选择“显示输出”页，如图3-21所示，表达式设为“num”，输出值类型选“数值量输出”，整数位数设为“2”，其他属性不变，单击“确认”按钮完成设置。

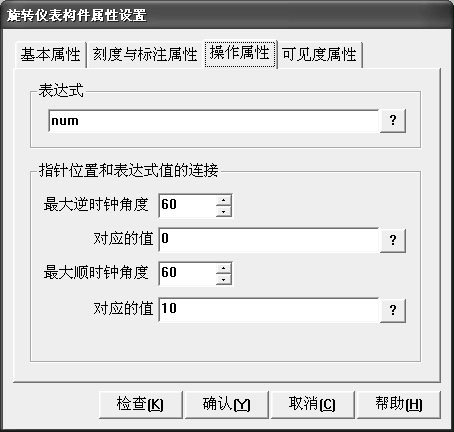

选择“旋转仪表”，单击 按钮，进入“旋转仪表构件属性设置”对话框，选择“操作属性”页，如图3-22所示，表达式设为“num”，其他属性值按图修改。

2）建立输入框构件的动画连接

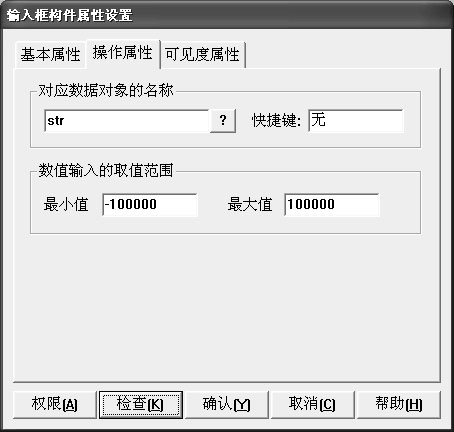

双击画面中的输入框，弹出“输入框构件属性设置”对话框，选择“操作属性”页，如图3-23所示，对应数据对象的名称设为“str”，其他属性不变。

3）建立按钮构件的动画连接

双击“关闭”按钮，出现“标准按钮构件属性设置”对话框，单击“操作属性”页，按钮对应的功能选择“关闭用户窗口”，单击下拉箭头，选择“字符串信息提示”窗口。单击“确定”按钮，“关闭”按钮的动画连接完成。

5．策略编程

在工作台窗口中选择“运行策略”窗口，双击“循环策略”，弹出“策略组态：循环策略”编辑窗口。

单击工具条中的“新增策略行”按钮，出现新增策略行。选中策略工具箱中的“脚本程序”，将鼠标指针移动到策略块图标上，添加脚本程序构件。

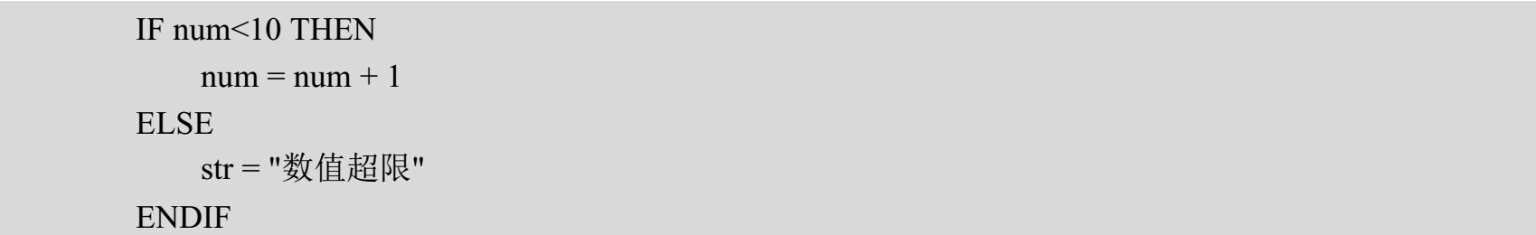

双击策略块，进入“脚本程序”编辑窗口，在编辑区输入程序：

单击“确定”按钮，完成命令语言的输入。

返回到工作台运行策略窗口，选择循环策略，单击“策略属性”按钮，弹出“策略属性设置”对话框，将策略执行方式的定时循环时间设置为1000ms。

6．程序运行

保存工程，将“字符串信息提示”窗口设为启动窗口，运行工程。

一个整数从零开始累加，画面中的仪表指针随着累加数转动；当整数累加至10时，停止累加，画面中出现提示信息“数值超限！”。

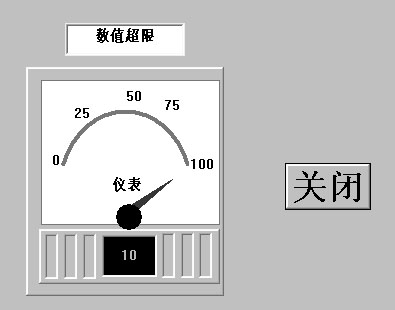

程序运行画面如图3-24所示。
