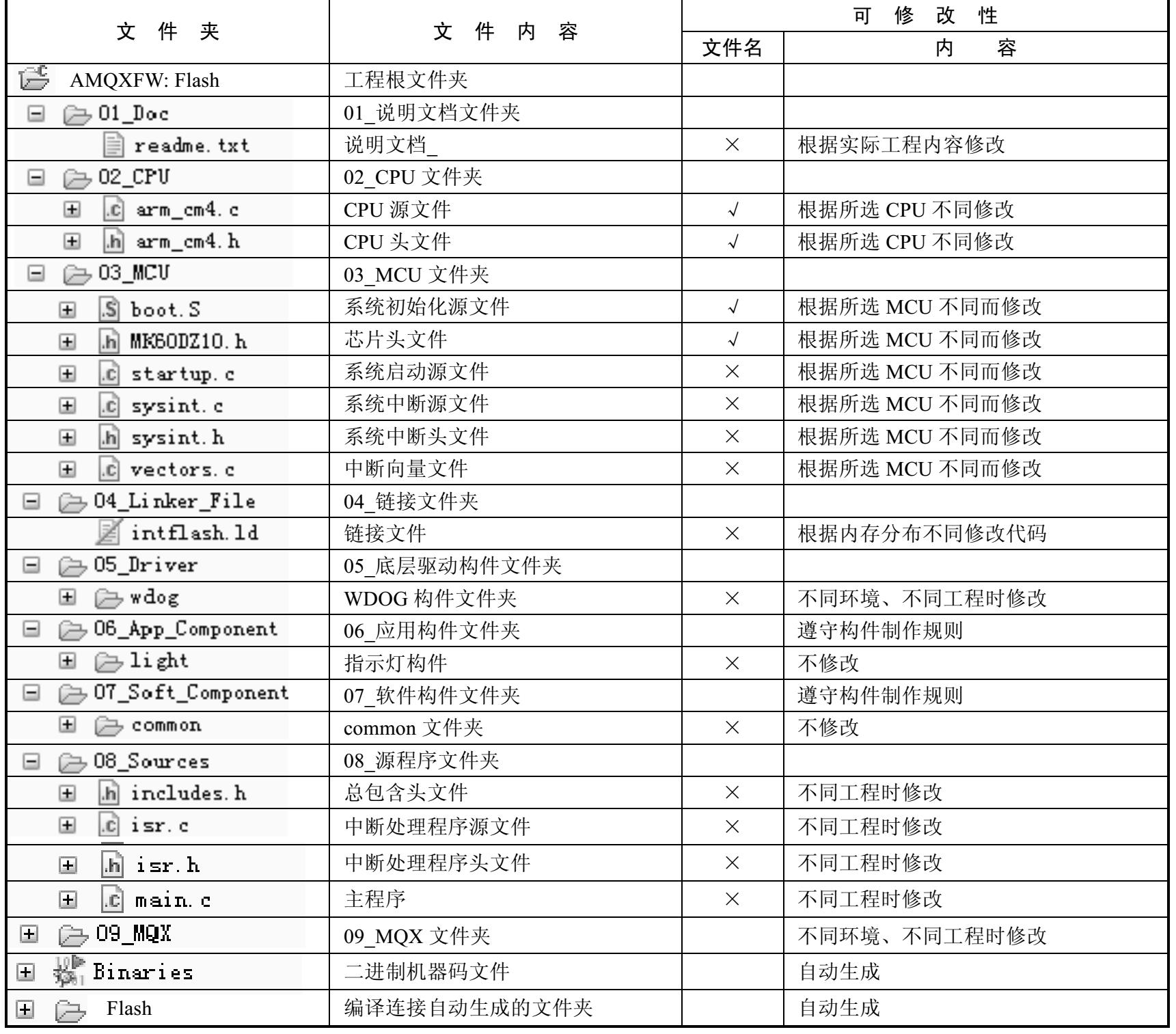

本书设计的MQX工程框架AMQXFW如表2-4所示，它包含了完整的MQX系统内核、PSP和BSP源码，方便工程的调试、追踪源码的执行过程、工程的移植和灵活裁剪，同时也有利于MQX的应用与研究。本书后续章节的样例程序都将在此框架下编写。

1．设计MQX工程框架AMQXFW的基本原则

（1）遵循软件工程中可复用、可移植、容易理解和维护的基本思想，为提高嵌入式软件的开发效率、缩短开发周期打下基础。

（2）可复用与可移植的前提是以构件为基础，制作构件时，要对构件的共性和个性进行分析，提取出构件的属性和对外接口函数，使得构件移植到不同CPU、MCU、IDE时，尽可能只修改构件的头文件，对构件的源程序文件则不必修改或改动很小。

（3）目录结构合理分类，兼容无操作系统构件化工程框架。通过分析目录名、文件名、文件内容的共性，进行归纳分类，实现兼容无操作系统构件化工程框架（NOS-Framework，NOSFW），将MQX作为构件目录的形式添加到NOSFW工程框架中，扩展为MQX下的构件化工程框架AMQXFW。

2．MQX工程框架AMQXFW的基本内容

深入理解工程框架的目录结构，对学习、理解与与应用MQX开发实际工程有重要意义。MQX工程框架AMQXFW的基本内容如下。

（1）用数字01、02、…、09对文件夹进行编号，使得物理排序与工程逻辑排序一致，便于自上而下阅读，保持所有工程文件夹结构一致。

（2）工程目录名代表工程名，内部的工程名实际意义不大，可不变动内部工程名。

（3）工程目录下的一级文件夹名称 固定，名称及个数不变。

（4）<01_Doc> 放在首位置，内含文件readme.txt为工程说明文档，需仔细填写。

（5）<02_CPU>中文件名及内容因CPU不同而修改，例如，由CortexM4内核更换为CortexM3内核，则应修改arm_M4.h和arm_M4.c为arm_M3.h与arm_M3.c，此文件可从内核或芯片厂商网站获取。

（6）<03_MCU>中存放芯片头文件及芯片初始化文件。MCU不同时，芯片头文件需更换，可从芯片厂商网站获取，其他文件内容也需变动。

（7）<04_Linker_File>中只有一个文件“intflash.ld”，即链接文件，指出程序、常量、变量放在何处，并给出中断向量表存放处及堆栈指针的值。建议该文件夹名及文件名均不要更改，可以根据需要更改intflash.ld文件的内容。当然，若开发环境要求的链接文件名有要求，可因开发环境不同而修改文件名及相应文件内容。

（8）<05_Driver>存放用户制作的MCU底层驱动。

（9）<06_App_Component>存放应用构件。应用构件被定义为通过调用底层驱动构件而完成特定功能的构件，如LED、LCD、电动机开关构件。此文件夹中的文件名及内容封装后均不可更改。使用不同芯片时只要修改其头文件及底层驱动构件内容，而不需要更改应用应用构件的代码。

（10）<07_Soft_Component>存放软件构件。软件构件被定义为与CPU及MCU无关的通用软件构件，包括队列、链表等，此文件夹中内容不允许更改。

（11）<08_Sources>存放总头文件（includes.h，供main.c包含使用）、主程序（main.c）、中断程序头文件（isr.h）、及中断服务例程源文件（isr.c），即程序执行的两条主线。这些文件名不再改动，只更新其内容。

（12）<09_MQX>存放MQX内核、PSP、BSP及任务代码。后面将专门阐述。 oO0oSoNURDodZLc9Rtqt1iEsyevw0efGv2xKIUA6lgnjmmisxxRRGLqIrhWisDfz
