音频信号处理集成电路是用来对输入的音频信号进行音调、平衡、音质及声道的切换控制等处理，并由输出端引脚将处理后的音频信号输出，送至后级电路中。音频信号处理电路主要应用在各种影音产品中。

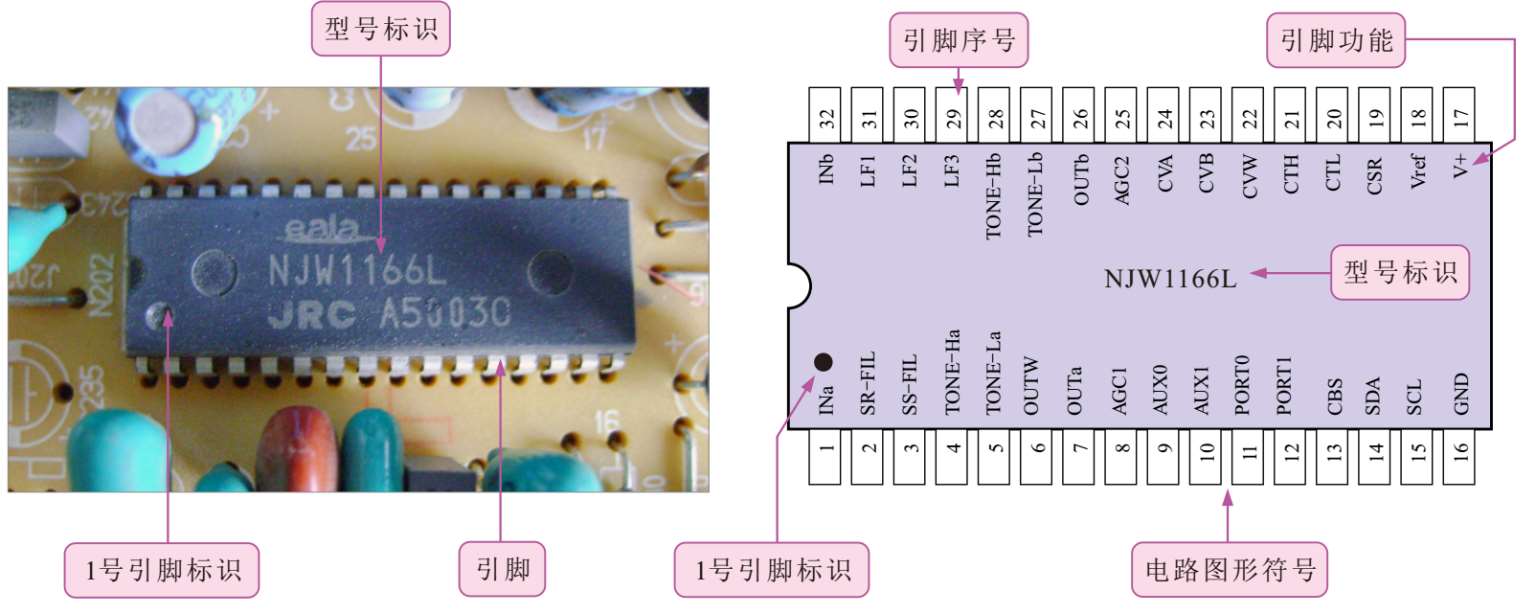

图1-80为典型音频信号处理集成电路（NJW1166）的外形特点与电路标识方法。
图1-80 典型音频信号处理集成电路的外形特点与电路标识方法
电路图形符号中标明了音频信号处理集成电路的引脚功能和对应的引脚序号。电路图形符号上标识的型号信息、1号引脚标识、引脚数量等参数信息均与实体电路中的音频信号处理集成电路一致。
提示说明

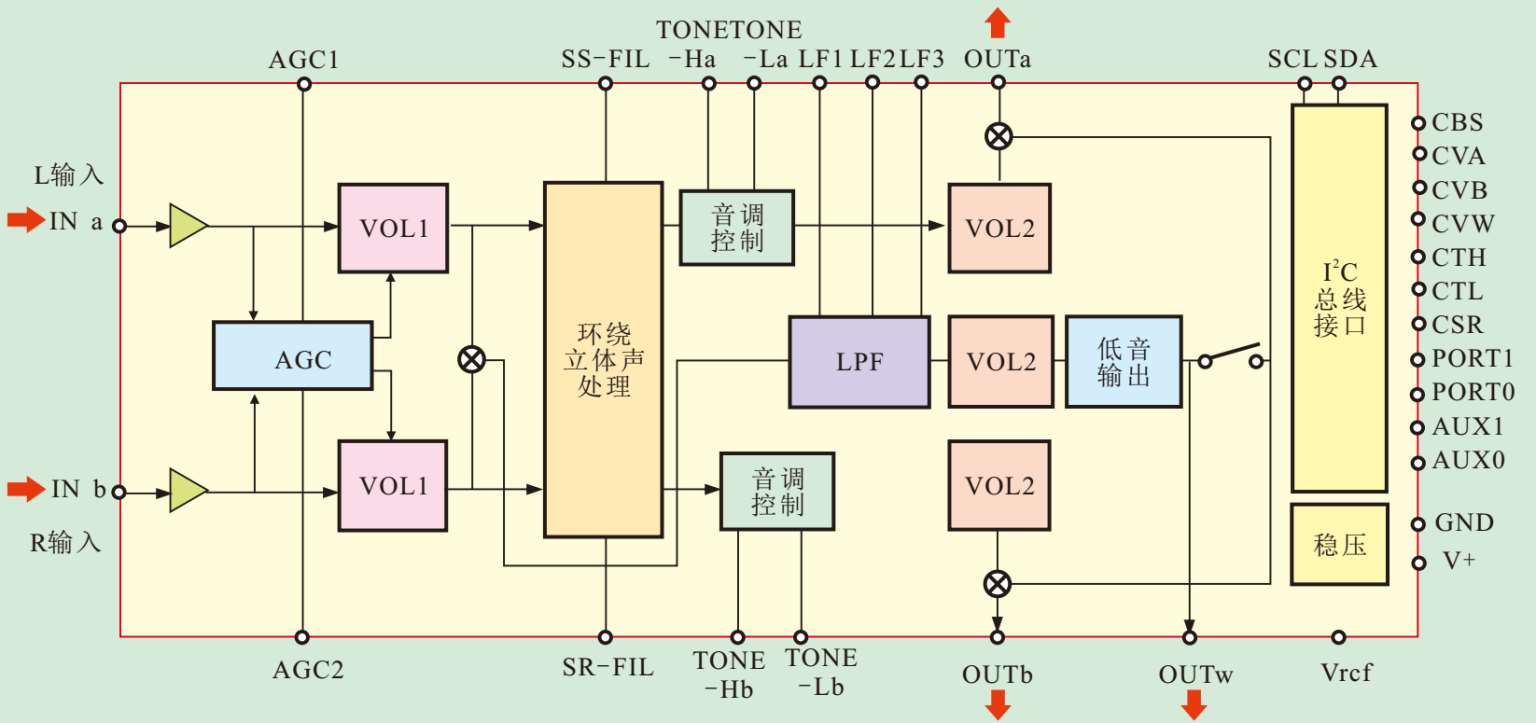

图1-81为音频信号处理集成电路NJW1166的内部结构框图。通过其内部结构框图可清晰地了解该集成电路内部所集成器件的数量、类型和连接关系，也可根据集成电路内部功能模块的电路标识信息具体了解该集成电路的具体功能。
图1-81音频信号处理集成电路NJW1166的内部结构框图
