电压比较器是通过两个输入端电压值（或信号）的比较结果决定输出端状态的一种放大器件。当电压比较器的同相输入端电压高于反相输入端电压时，输出高电平；当反相输入端电压高于同相输入端电压时，输出低电平。

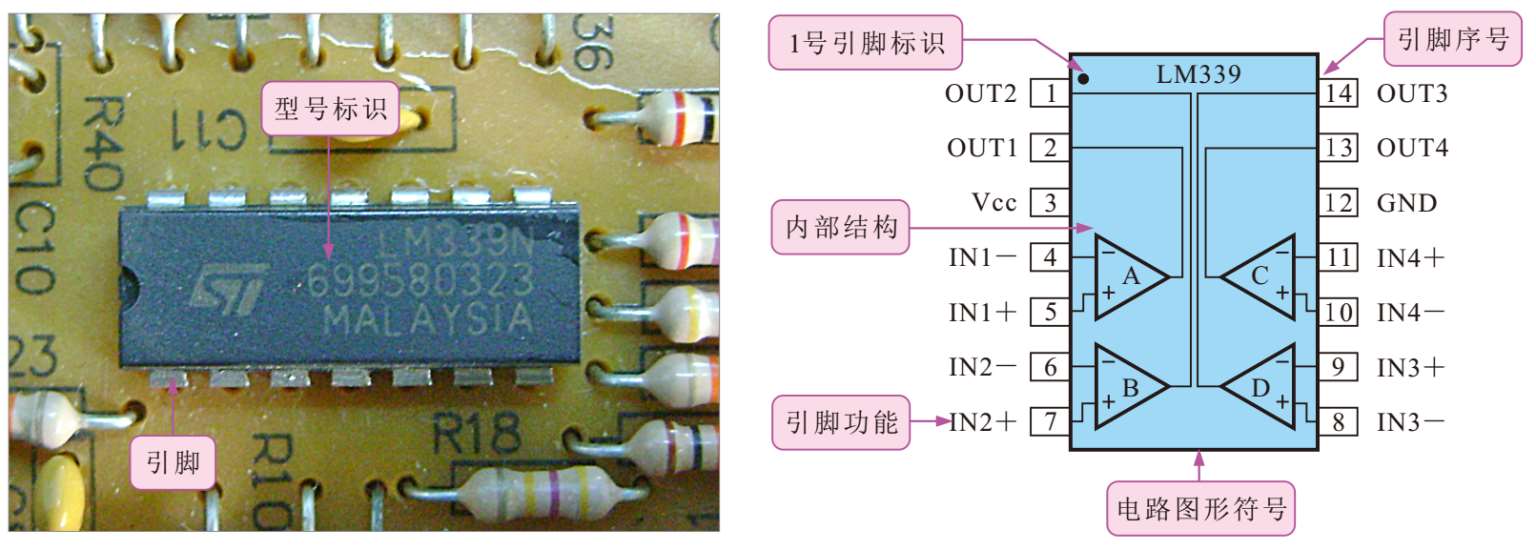

图1-77为典型电压比较器（LM339）的外形特点与电路标识方法。
图1-77 典型电压比较器的外形特点与电路标识方法
电路图形符号表明了电压比较器的引脚功能、引脚序号和内部结构，通过符号与实体对照可以了解到电压比较器在电路中与外围元器件的连接关系。
