三端稳压器是一种具有三只引脚的直流稳压集成电路，用于将输入端的直流电压稳压后输出一定值的直流电压。图1-74为典型三端稳压器的外形特点与电路标识方法。

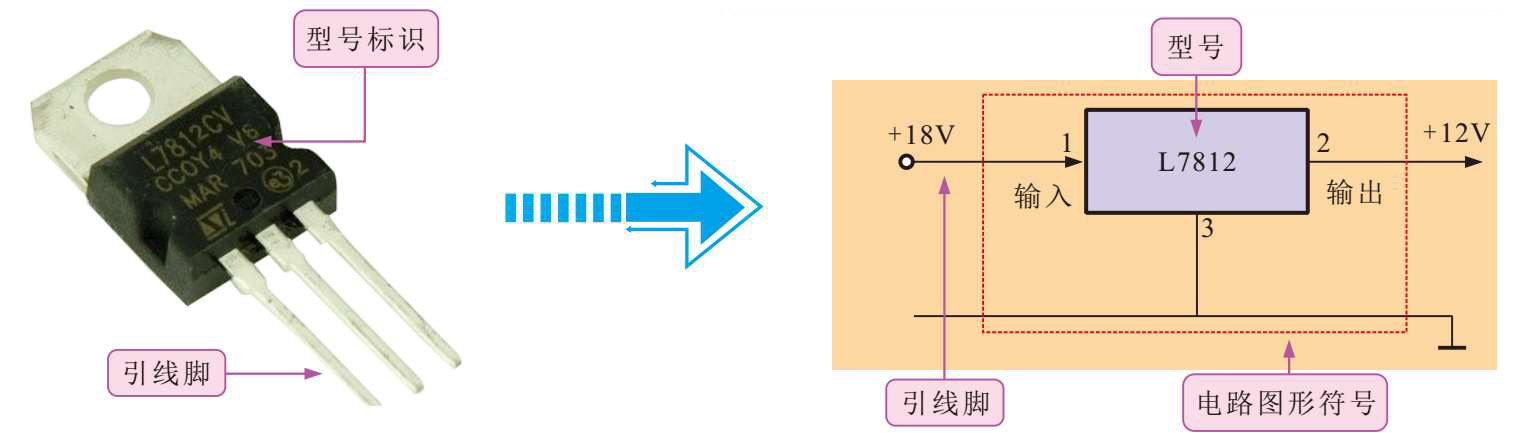

图1-74 典型三端稳压器的外形特点与电路标识方法
电路图形符号表明了三端稳压器的稳压参数；引线由电路图形符号各引脚引出，与电路图中的电路线连通，构成电子线路；标识信息通常标识出了三端稳压器的型号、引脚号及连接。
三端稳压器，以78系列最为常见。该类三端稳压器在电路中的标识也具有明显的含义，如图1-75所示。

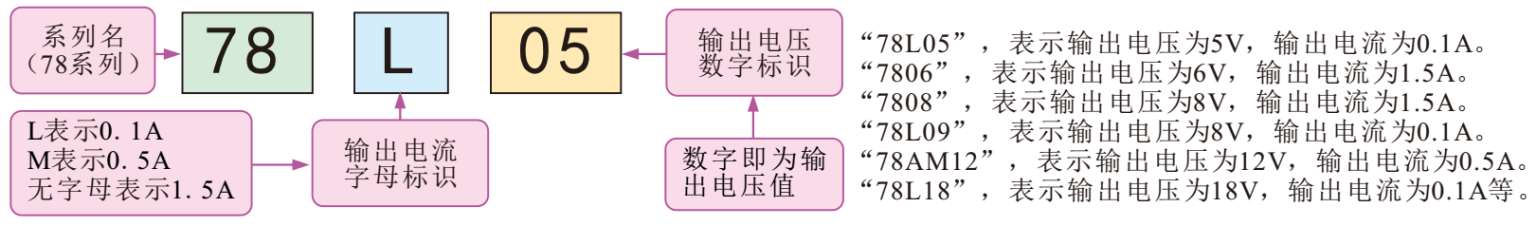

图1-75 78系列三端稳压器型号标识含义
提示说明
三端稳压器内部由多个半导体器件、基本阻容元器件按照一定的电路关系连接后集合而成。图1-76为三端稳压器的内部结构框图。

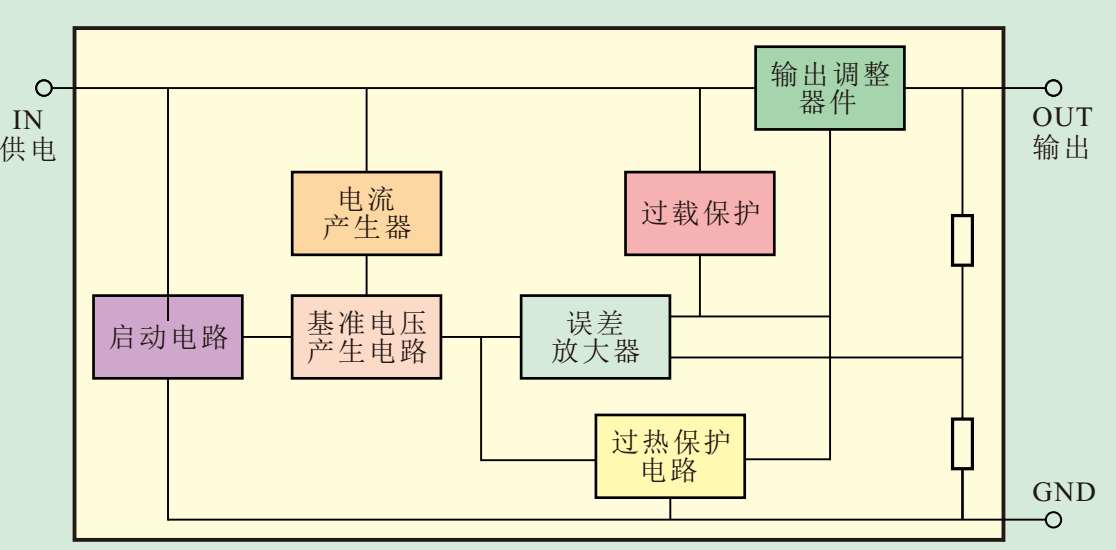

图1-76 三端稳压器的内部结构框图
