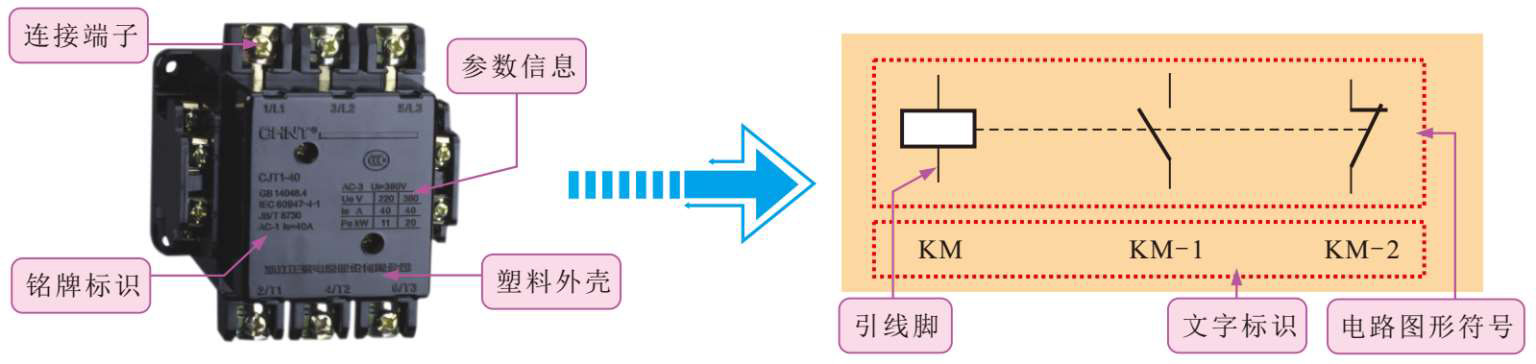

接触器是通过电磁机构动作，频繁地接通和分断主电路的远距离操纵装置，常用作电动机供电线路的控制部件。图1-50为典型接触器的外形特点与电路标识方法。
图1-50 典型接触器的外形特点与电路标识方法
电路图形符号表明了接触器中触点的个数，触点的类型；文字标识起始字母相同，表明属于同一个接触器的不同组成部分，如线圈、常开触点、常闭触点。
接触器主要有直流接触器和交流接触器两种，其图形符号和文字标识基本相同。

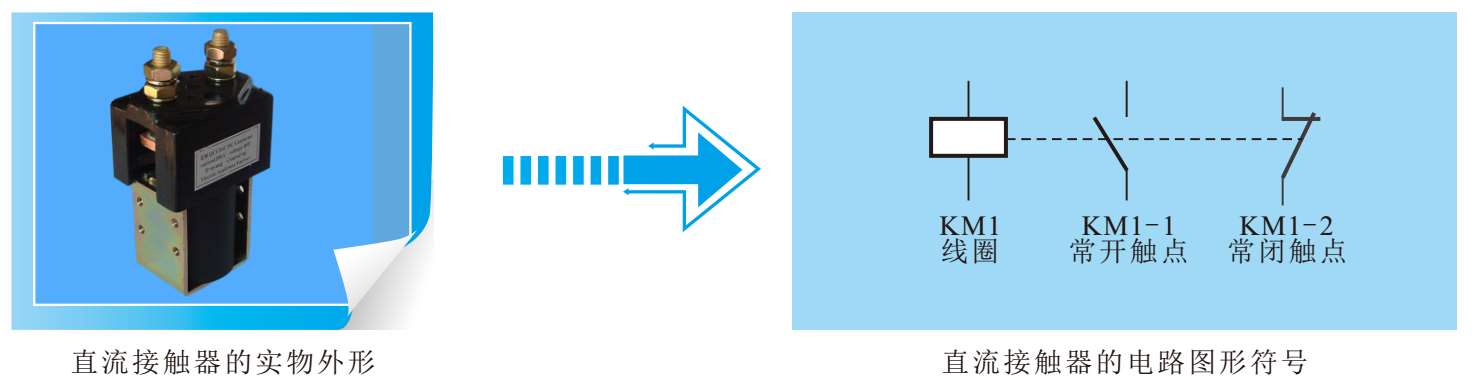

直流接触器与电路图形符号的对照关系如图1-51所示。
图1-51 直流接触器与电路图形符号对照
直流接触器是由直流电源驱动的接触器。

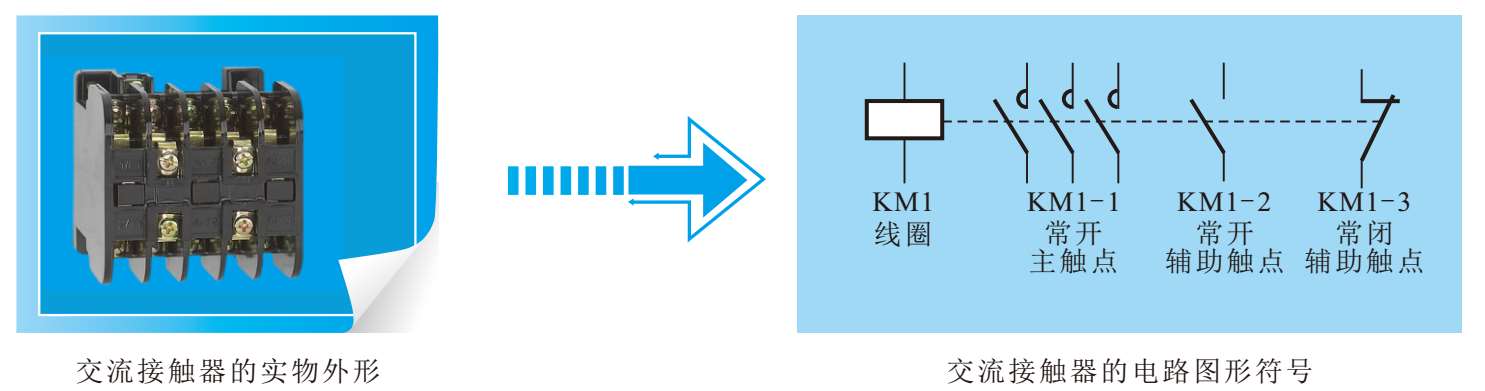

交流接触器与电路图形符号的对照关系如图1-52所示。
图1-52交流接触器与电路图形符号对照
交流接触器是由交流电源驱动的接触器。
