第二节

空调器结构

一、挂式空调器外部构造

空调器整机从结构上包括室内机、室外机、连接管道、遥控器四部分。室内机组包括蒸发器、贯流风扇、室内风机、电控部分等，室外机组包括压缩机、冷凝器、毛细管、室外风扇、室外风机、电气元件等。

1.室内机的外部结构

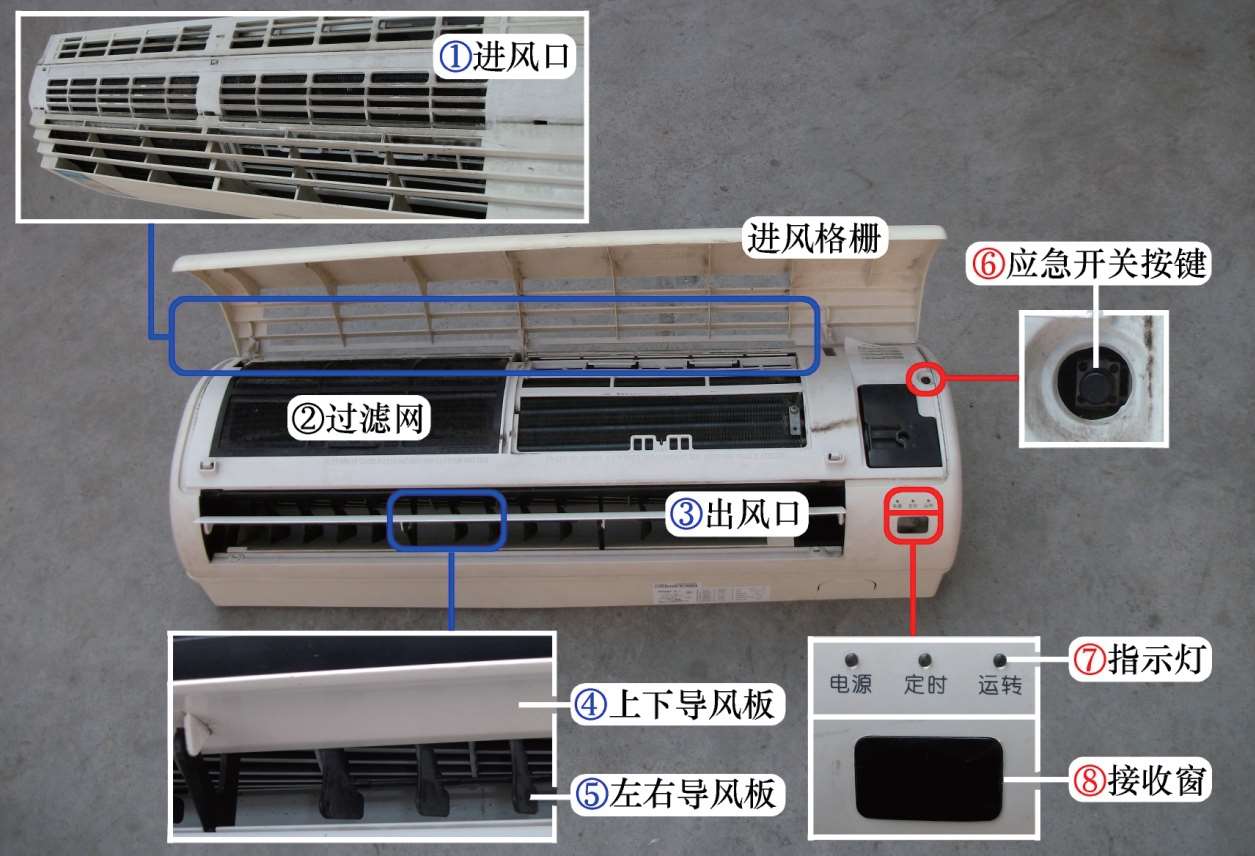

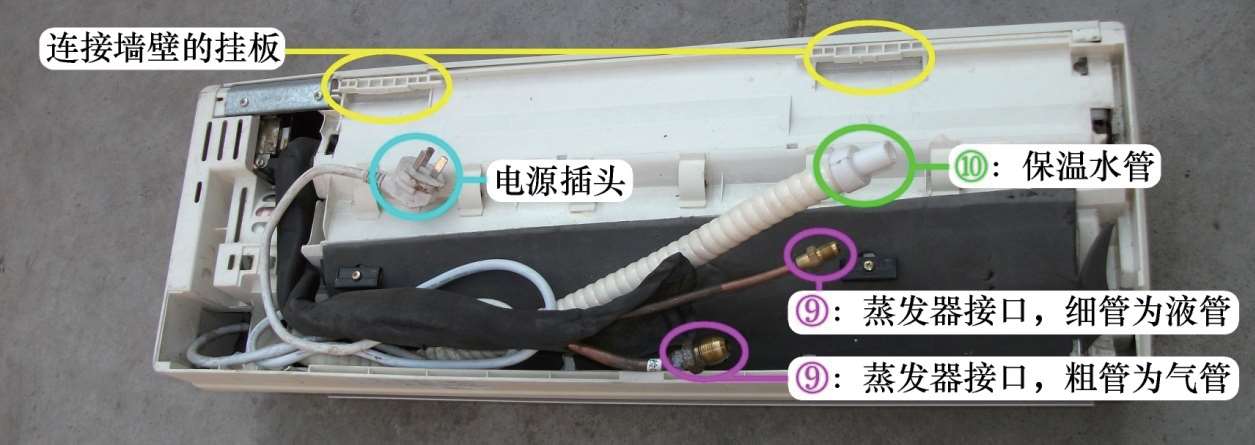

壁挂式空调器室内机正面、背面外部结构见图1-11和图1-12。

①进风口：房间的空气由进风格栅吸入，并通过过滤网除尘。说明：早期空调器进风口通常由进风格栅（或称为前面板）进入室内机，而目前空调器进风格栅通常设计为镜面或平板样式，因此进风口部位设计在室内机顶部。

②过滤网：过滤房间中的灰尘。

③出风口：降温或加热的空气经上下导风板和左右导风板调节方位后吹向房间。

④上下导风板（上下风门叶片）：调节出风口上下气流方向（一般为自动调节）。

⑤左右导风板（左右风门叶片）：调节出风口左右气流方向（一般为手动调节）。

⑥应急开关按键：无遥控器时使用应急开关按键可以开启或关闭空调器。

⑦指示灯：显示空调器工作状态。

⑧接收窗：接收遥控器发射的红外线信号。

⑨蒸发器接口：与来自室外机组的管道连接（粗管为气管，细管为液管）。

⑩保温水管：一端连接接水盘，另一端通过加长水管将制冷时蒸发器产生的冷凝水排至室外。

2.室外机的外部结构

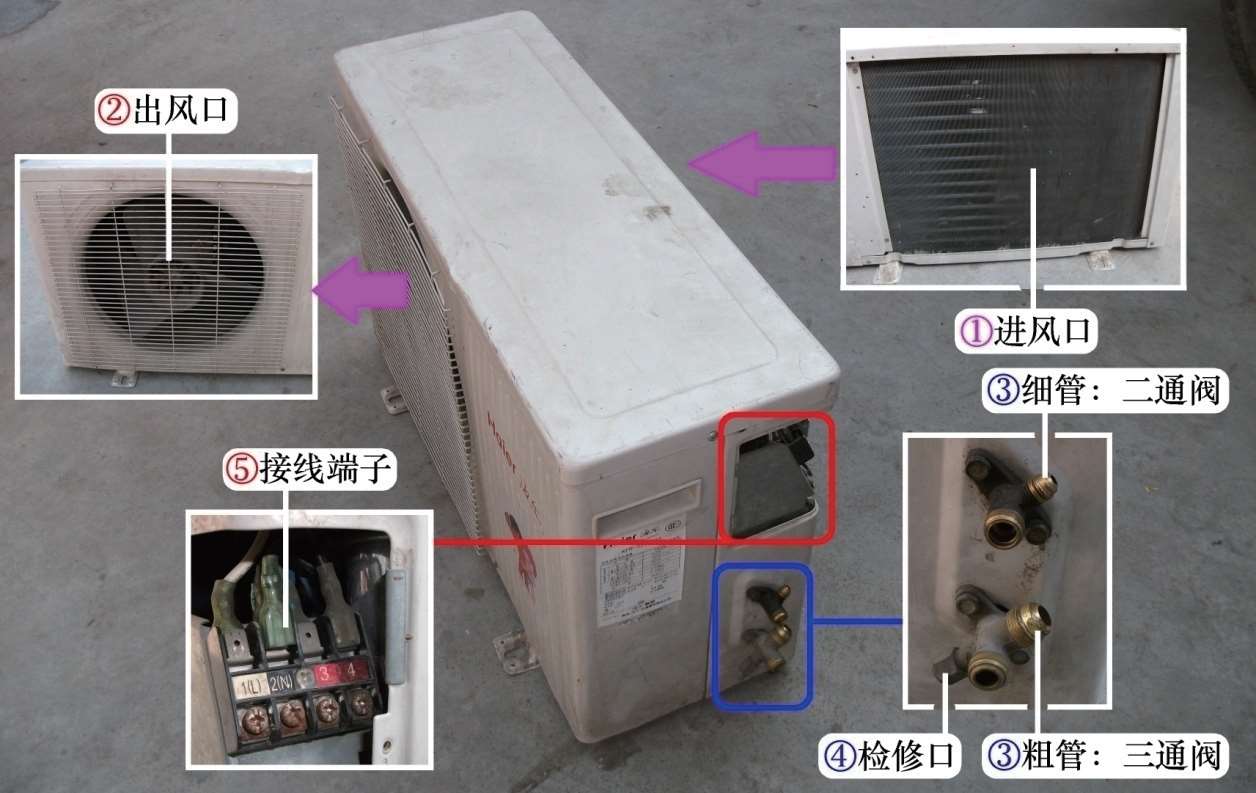

室外机外部结构见图1-13。

①进风口：吸入室外空气（吸入空调器周围的空气）。

②出风口：吹出为冷凝器降温的室外空气（制冷时为热风）。

③管道接口：连接室内机组管道（粗管为气管接三通阀，细管为液管接二通阀）。

④检修口（加氟口）：用于测量系统压力，系统缺氟时可以加氟使用。

⑤接线端子：连接室内机组的电源线。

3.连接管道

见图1-14左图，用于连接室内机和室外机的制冷系统，完成制冷（制热）循环，其为制冷系统的一部分；粗管连接室内机蒸发器出口和室外机三通阀，细管连接室内机蒸发器进口和室外机二通阀；由于细管流通的制冷剂为液体，粗管流通的制冷剂为气体，所以细管也称为液管或高压管，粗管也称为气管或低压管；材质早期多为铜管，现在多使用铝塑管。

4.遥控器

见图1-14右图，用来控制空调器的运行与停止，使之按用户的意愿运行，其为电控系统中的一部分。

二、挂式空调器内部构造

家用空调器无论是挂机还是柜机，均由四部分组成：制冷系统、电控系统、通风系统、箱体系统。制冷系统由于知识点较多，因此单设一章进行说明。

1.主要部件安装位置

1）室内机主要部件

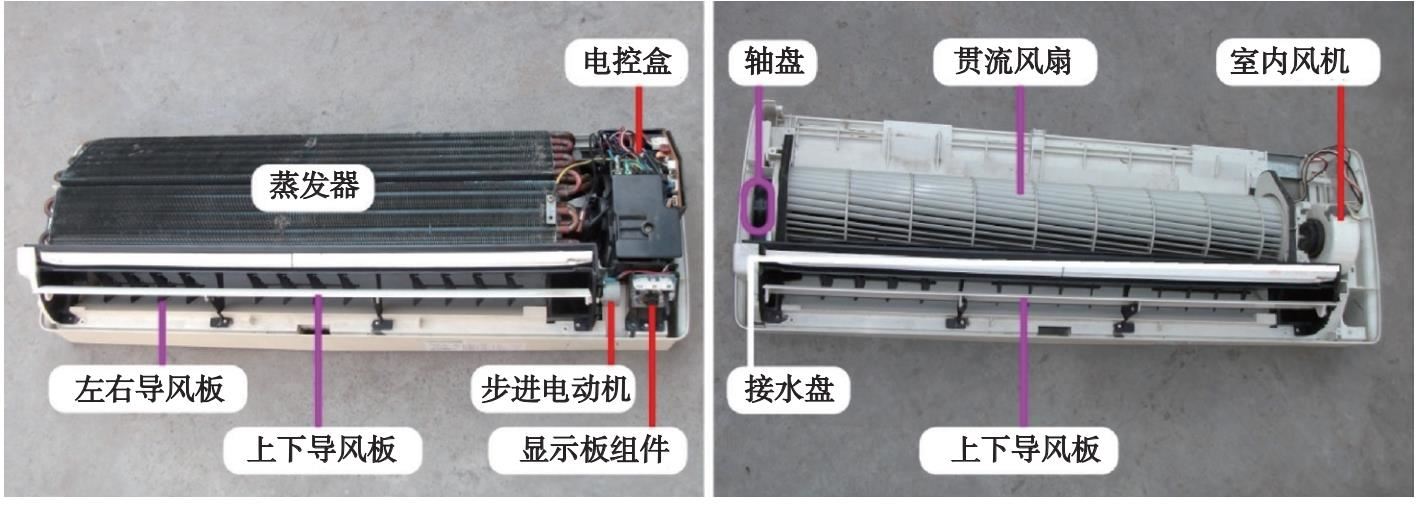

室内机主要部件见图1-15。制冷系统：蒸发器；电控系统：电控盒（包括主板、变压器、环温和管温传感器等）、显示板组件、步进电动机；通风系统：室内风机、贯流风扇、轴套、上下和左右导风板；辅助部件：接水盘。

2）室外机主要部件

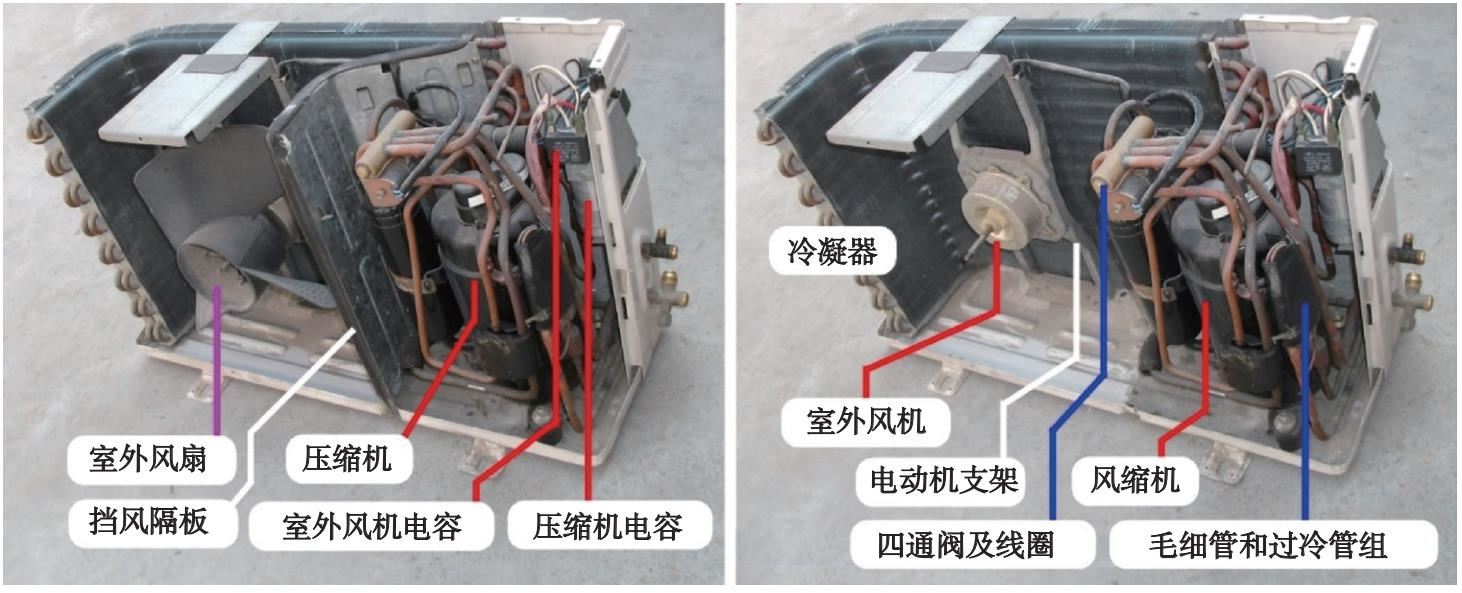

室外机主要部件见图1-16。制冷系统：压缩机、冷凝器、四通阀、毛细管、过冷管组（单向阀和辅助毛细管）；电控系统：室外风机电容、压缩机电容；通风系统：室外风机（也称为轴流电动机）、室外风扇（也称为轴流风扇）；辅助部件：电动机支架、挡风隔板。

2.电控系统

电控系统相当于“大脑”，用来控制空调器的运行，一般使用微电脑（MCU）控制方式，具有遥控、正常自动控制、自动安全保护、故障自诊断和显示、自动恢复等功能。

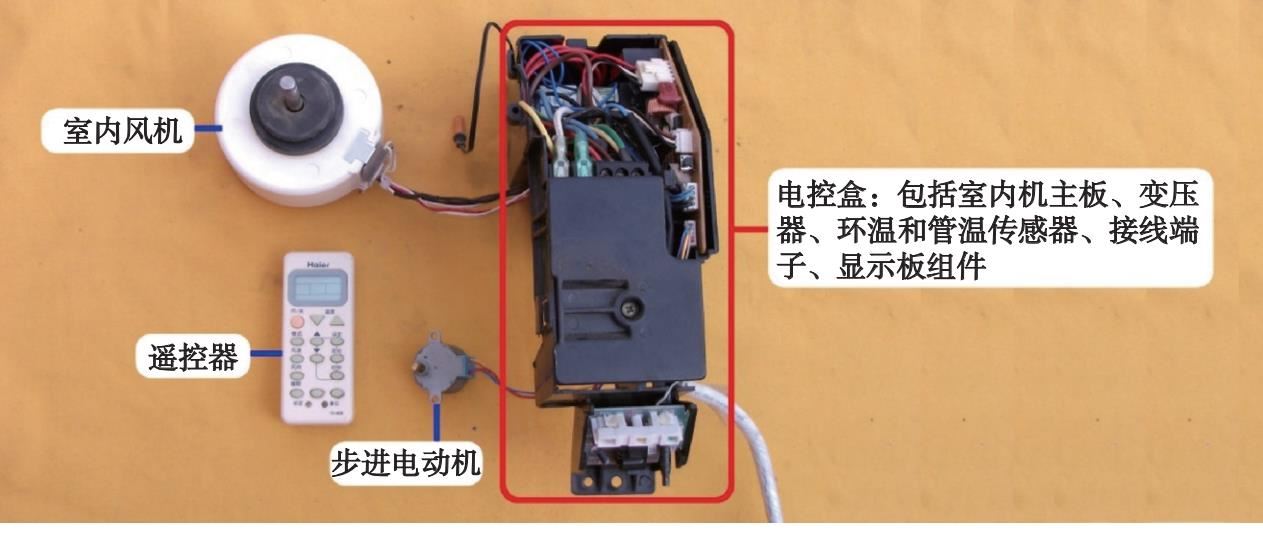

电控系统见图1-17，通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电动机、压缩机、室外风机、四通阀线圈等组成。

3.通风系统

通风系统为了保证制冷系统的正常运行而设计，作用是强制使空气流过冷凝器或蒸发器，加速热交换的进行。

1）室内机通风系统

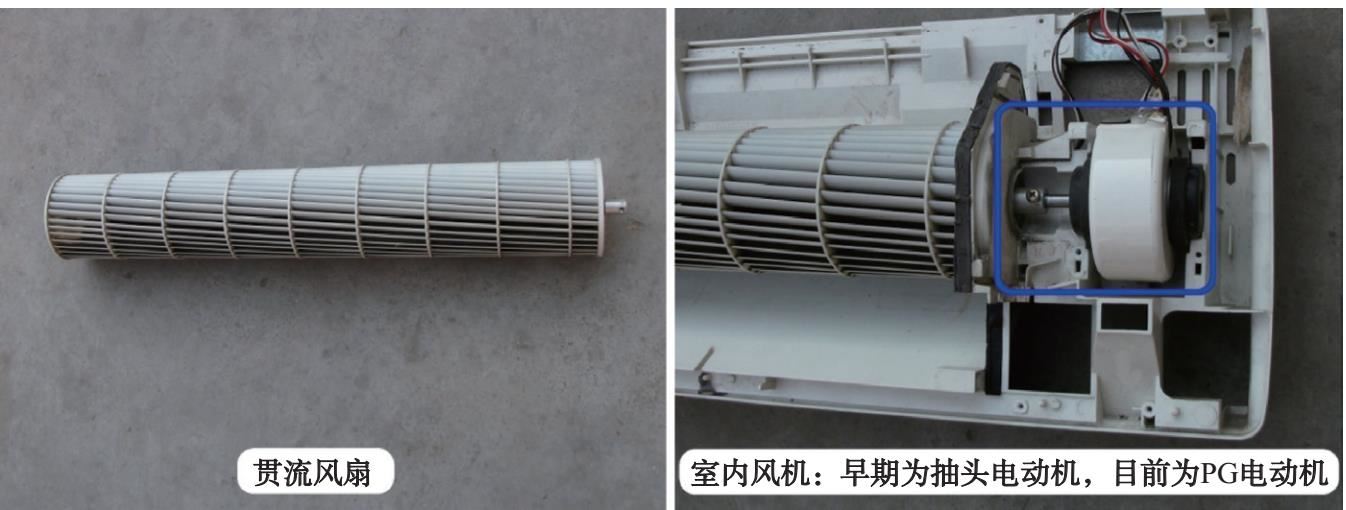

室内机通风系统的作用是将蒸发器产生的冷量（或热量）及时输送到室内，降低或加热房间温度。贯流式通风系统包括贯流风扇和室内风机，见图1-8。

贯流风扇由叶轮、叶片、轴承等组成，轴向尺寸很宽，风扇叶轮直径小，呈细长圆筒状，特点是转速高、噪声小；左侧使用轴套固定，右侧连接室内风机。

室内风机产生动力驱动贯流风扇旋转，早期多为2速或3速的抽头电动机，目前通常使用带霍尔反馈功能的PG电动机，只有部分高挡的定频和变频空调器使用直流电动机。

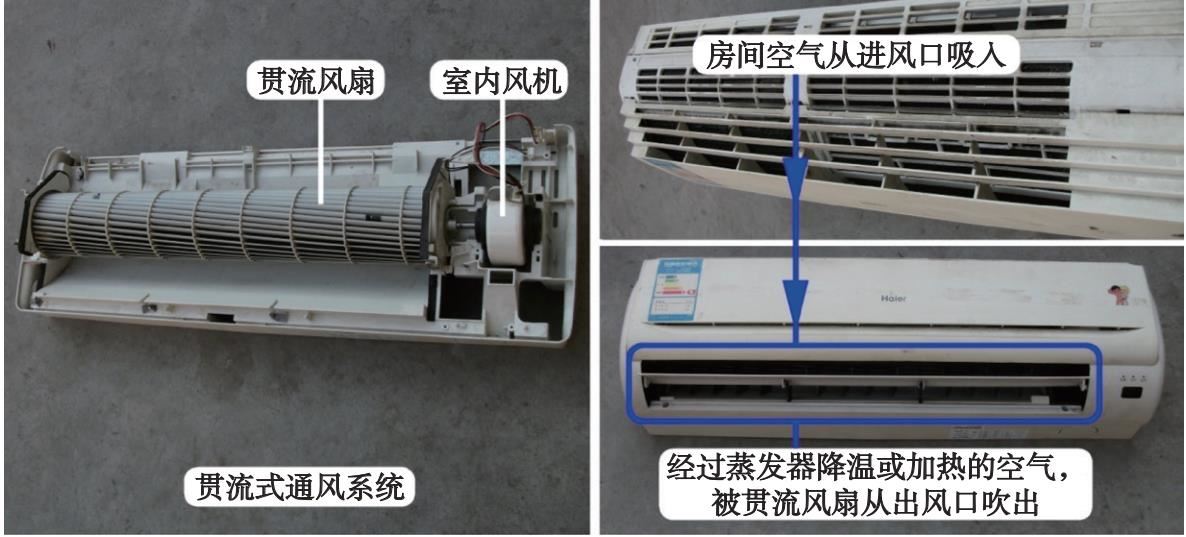

贯流式通风系统见图1-19，贯流风扇叶片采用向前倾斜式，气流沿叶轮径向流入，贯穿叶轮内部，然后沿径向从另一端排出，房间空气从室内机顶部和前部的进风口吸入，由贯流风扇产生一定的流量和压力，经过蒸发器降温或加热后，从出风口吹出。

2）室外机通风系统

室外机通风系统的作用是为冷凝器散热，图1-20所示的室外机通风系统使用轴流式通风系统，它包括室外风扇和室外风机。

室外风扇结构简单，叶片一般为2片、3片、4片、5片，使用ABS塑料注塑成型，它的优点是效率高、风量大、价格低、省电，缺点是风压较低、噪声较大。

定频空调器室外风机通常使用单速电动机，变频空调器通常使用2速、3速的抽头电动机，只有部分高档的定频和变频空调器使用直流电动机。

轴流式通风系统见图1-21，室外风扇运行时进风侧压力低，出风侧压力高，空气始终沿轴向流动，制冷时将冷凝器产生的热量强制吹到室外。

4.箱体系统

箱体系统好比空调器的骨骼。

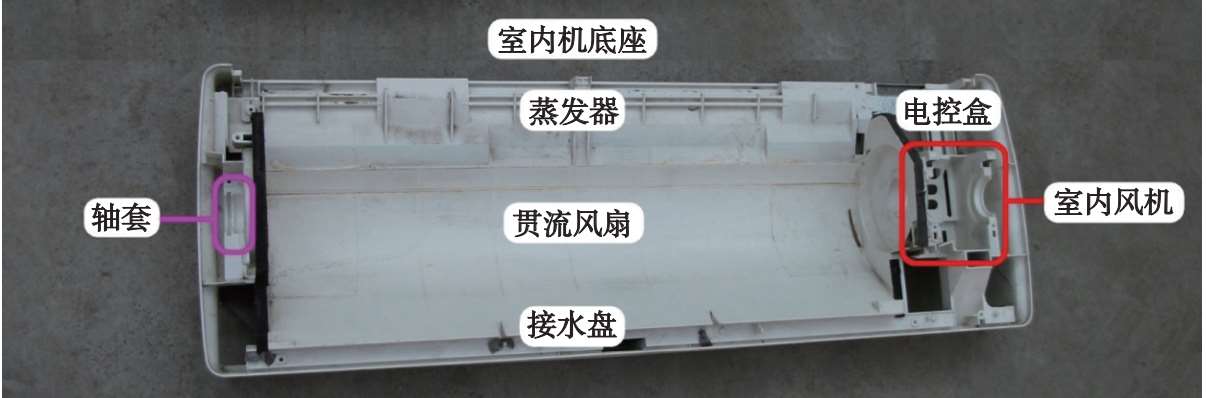

挂式空调器室内机组的箱体系统，即室内机底座见图1-22，所有部件均放置在箱体系统上，根据空调设计不同外观会有所变化。

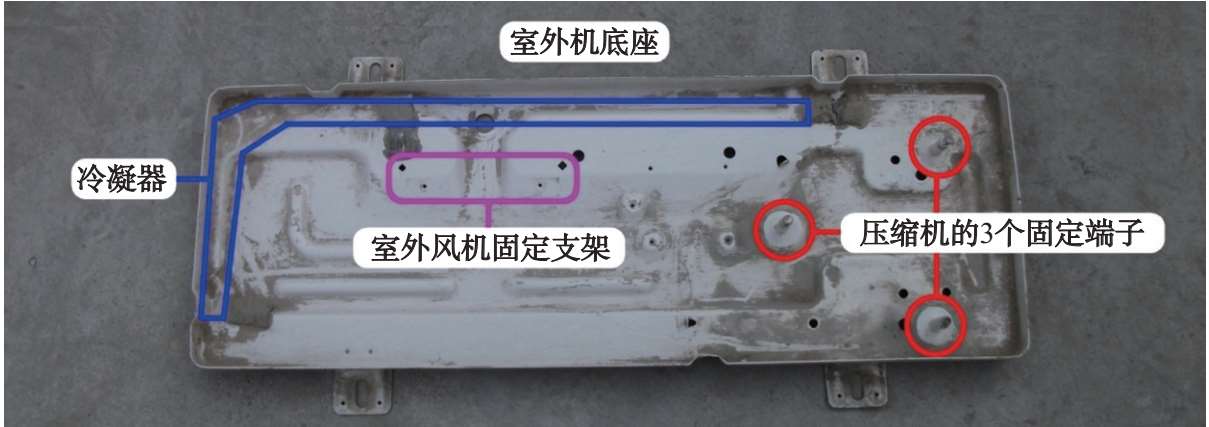

室外机底座见图1-23，冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面。

三、柜式空调器室内机结构

本节只介绍柜式空调器结构和室内机通风系统。因挂式空调器和柜式空调器室外机基本相同，本节不再叙述。

1.室内机结构

见图1-24左图，室内机外部结构主要由前面板和进风格栅组成；其中前面板上部为出风口，中间部分为显示屏，进风格栅主要为进风口。

取下室内机前面板和进风格栅，见图1-24右图，室内机从上到下主要部件依次为蒸发器（前端固定有辅助电加热）、接水盘、电控盒、离心风扇（室内风扇）等。

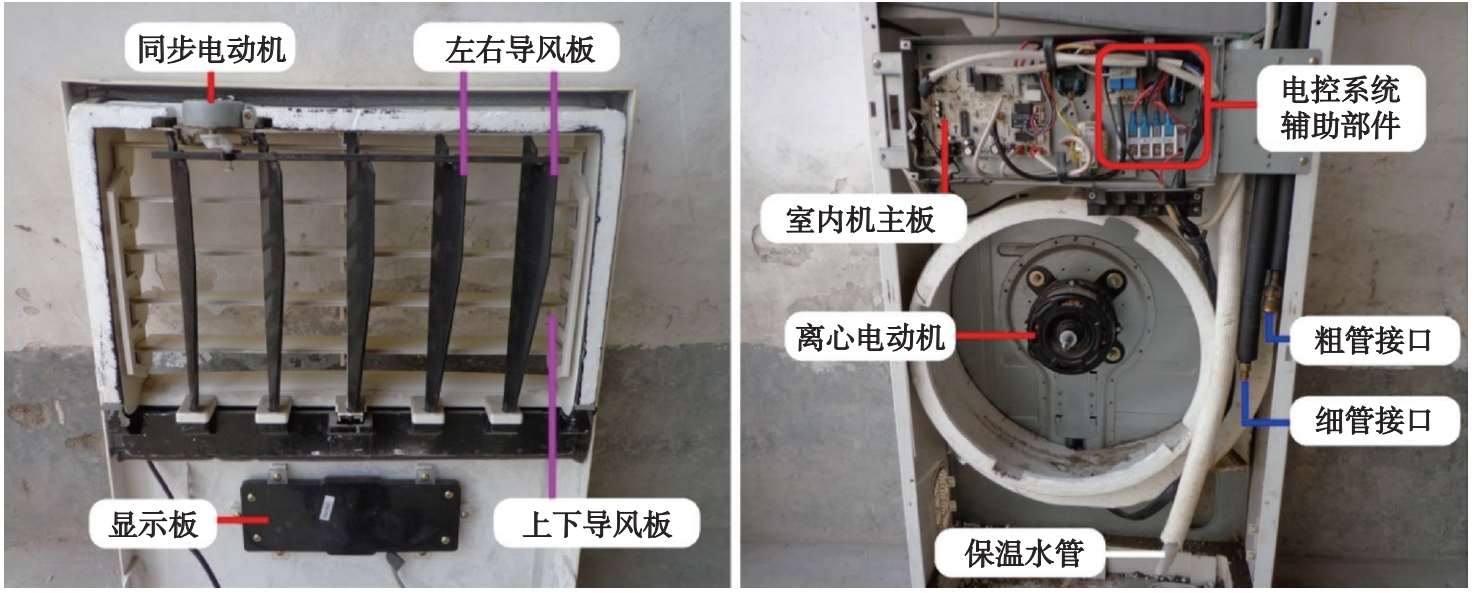

见图1-25左图，翻开前面板后部，可看到出风口主要设有左右导风板和上下导风板的页片，其中左右导风板的页片由同步电动机驱动。

见图1-25右图，室内机电控盒主要由室内机主板和电控系统辅助部件（变压器、离心电动机电容、接线端子等）组成，电控盒下方为室内风机（下称离心电动机）。电控盒下方右侧为蒸发器接口（粗管为气管、细管为液管）和保温水管。

2.室内机通风系统

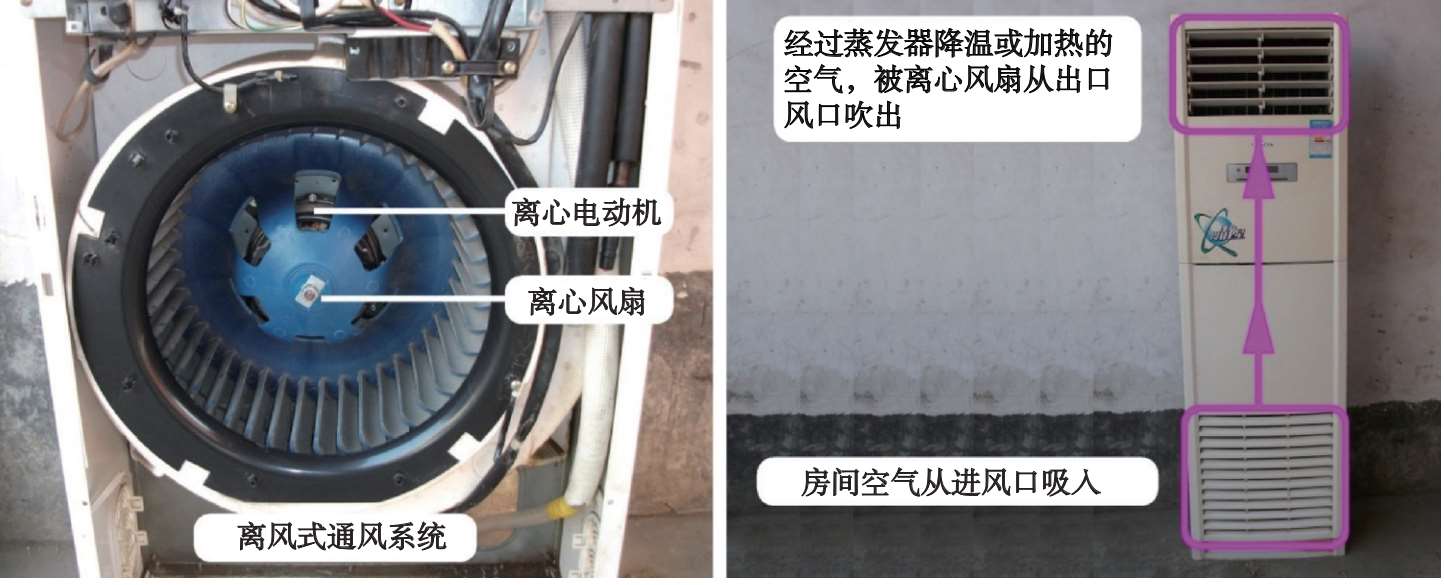

见图1-26所示的室内机通风系统使用离心式通风系统，包括离心风扇和离心电动机。

离心风扇由叶片、叶轮、轮圈和轴承等组成，结构紧凑、风量大、噪声比较低，而且随着转速的下降，噪声也明显下降，叶轮材质主要采用ABS塑料，作用是将室内的空气吸入，由离心风扇叶轮压缩后提高压力，空气经蒸发器冷却或加热，沿风道送向室内。

离心电动机产生动力驱动离心风扇旋转，通常使用2速、3速、4速的抽头电动机，只有部分高档的定频和变频空调器使用直流电动机。

见图1-27，离心风扇叶片通常为向前倾斜式，均匀排列在2个轮圈之间，离心电动机运行时带动离心风扇高速旋转，在扇叶的作用下产生离心力，中心形成负压区，使气流沿轴向吸入风扇内，然后沿轴向朝四周扩散，为使气流定向排出，在离心风扇的外面装有泡沫涡壳，在涡壳的引导下，气流沿出风口流出。
