2.1 调谐器中的IC实用数据精解

2.1.1 康佳PDP42 18型等离子电视机的调谐电路

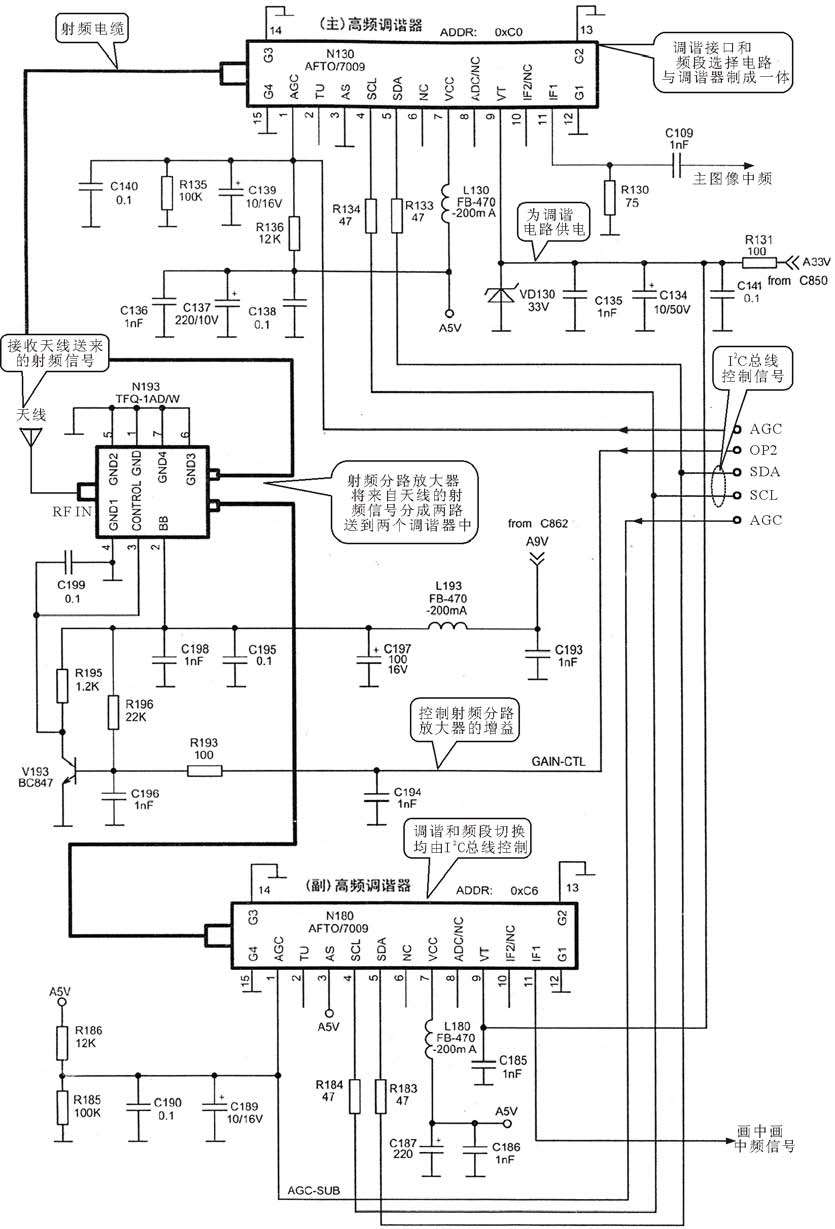

图2-1-1所示为康佳PDP4218型等离子电视机的调谐电路。康佳PDP4218型等离子电视机具有两个调谐器，可以同时接收两个频道的电视节目，可以实现画中画的功能，即一个大画面和一个小画面。由于有两个调谐器，而天线只有一个输入端，所以在天线的输入端设有射频分路放大器。它的功能是将由天线送来的射频信号分成两路分别送到两个调谐器中，对天线输入的信号进行分路，然后放大，通过射频电缆分别送到两个调谐器中。这两个调谐器，上面的是主调谐器，就是主画面的接收电路，下面的是副调谐器，也就是副画面的接收电路。这两种调谐器都是由I ² C进行控制的。其VT端是为调谐电路供电的33 V直流电压。在调谐器里面设有调谐接口电路，在微处理器的控制下对调谐器进行频段的选择和频道的调谐，调谐器的IF端输出图像中频信号，两个调谐器的中频信号输出后，分别送到各自的中频信号处理电路。

2.1.2 康佳PDP46 18型等离子电视机的调谐电路

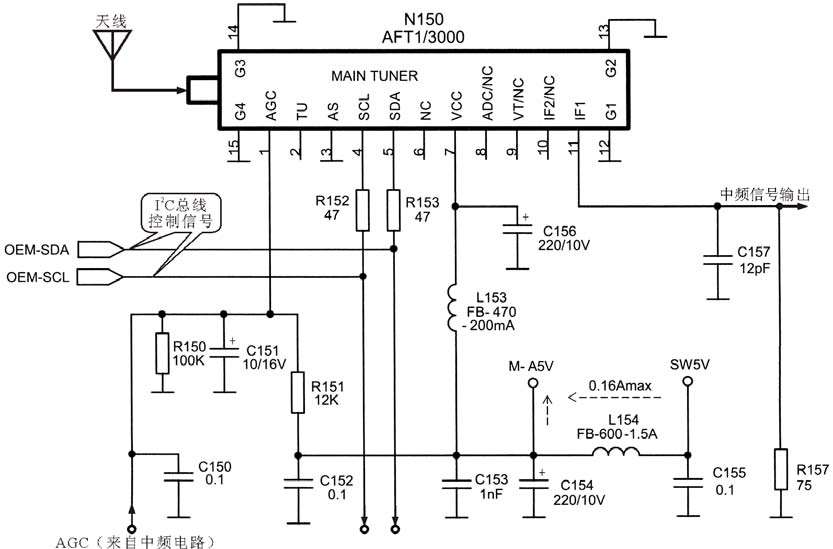

图2-1-2所示为康佳PDP4618型等离子电视机的调谐电路。它是由主调谐器和外围电路构成的，主调谐器N150（AFT1/3000）具有15个引脚，其中 脚和 脚是外壳的接地端，①脚为RF AGC端，④脚和⑤脚为I ² C总线信号控制端，⑦脚为电源+5 V供电端， 脚为中频信号输出端，外接预中频放大V159，中频信号经预中频放大放大后送往中频电路。其余引脚为空脚。

2.1.3 康佳P29ST2 1 7型高清数字电视机的调谐电路

图2-1-3所示为康佳P29ST217型高清数字电视机的调谐电路。调谐器采用I ² C总线控制的电路结构，频段选择和频道调谐都是由微处理器通过I ² C总线控制的。调谐器内设有I ² C总线接口电路，该电路收到数据指令后通过接口电路形成频道切换信号和频道调谐信号。33 V电源加到⑨脚，为内部调谐接口电路提供电源。

天线或有线电视系统的RF信号通过插口送入调谐器中，在调谐器中先进行高频放大，再进行混频。高频放大后的RF信号与本振的信号相减转换成38 MHz的中频信号由 脚的IF端输出。

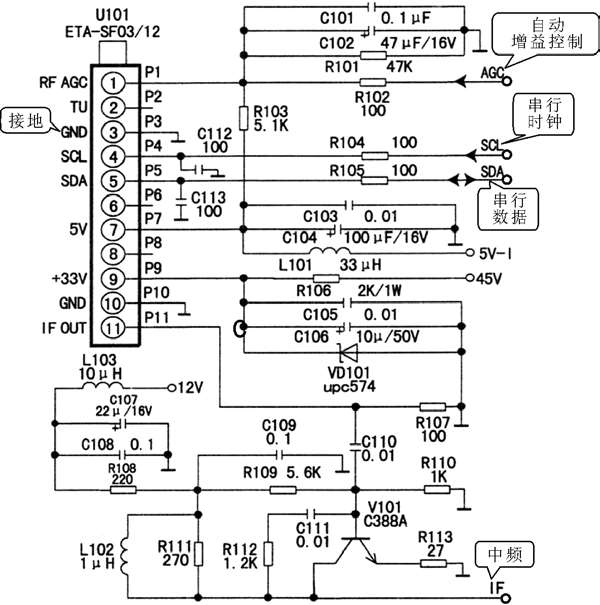

IF信号经耦合电容器C110送到预中频放大器V101的基极，由V101组成的中频放大电路进行放大，放大后的中频信号通过XP101（图中未标出）送入中频电路。

2.1.4 创维LCD932A型液晶电视机的调谐电路

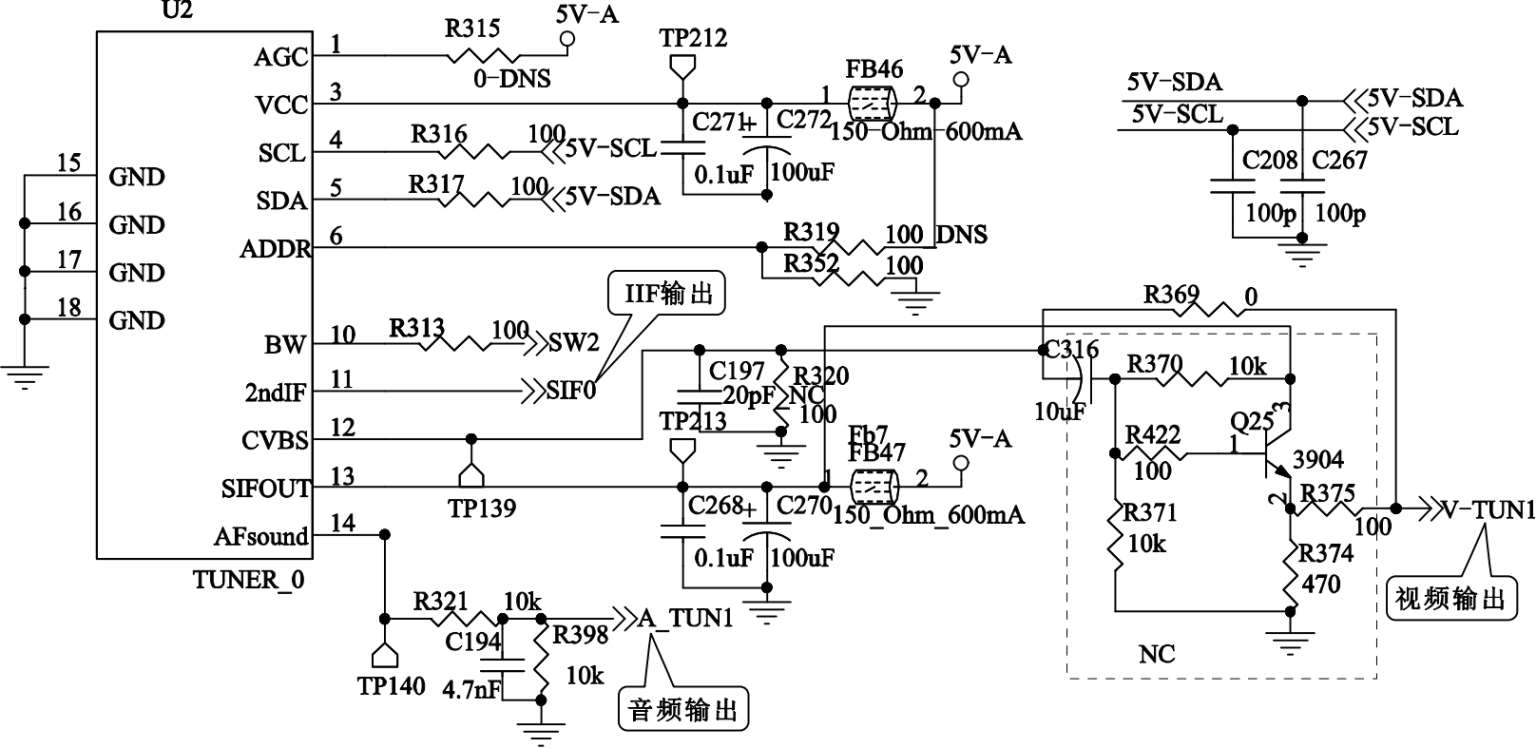

图2-1-4所示为创维LCD932A型液晶电视机的调谐电路。该调谐器U2具有18个引脚，其中 ～ 脚是外壳的接地端，①脚为RF AGC端，④脚和⑤脚为I ² C总线信号控制端，③脚为电源+5 V供电端。

2.1.5 CD13 1 6型一体化调谐器

CD1316型一体化调谐器为PHLIPS公司生产的，其电路结构方框图如图2-1-5所示。它分别由调谐器和解调器组成。

调谐器由高频段、中频段（MID）、低频段（LOW）三路带通滤波器、前置放大器、变频器以及锁相环（PLL）频率合成器电路、中频放大器等组成。其结构类似于彩色电视机的调谐器。CD1316型调谐器接收频率范围为51～858 MHz，其调谐电压由内部的DC-DC转换器提供，频率选择与频道转换由I ² C总线控制内部带有数字可编程锁相环调谐系统组成。调谐接收有线电视数字前端的RF信号，经滤波、低噪声前置放大、变频后转换成两路相位相差90°的I、Q信号。送入解调器（QAM）解调。

有线电视系统在传输数字电视节目时，为了防止在传输过程中的信号丢失，损耗和外界干扰，保证信号质量，需要采取数字纠错处理，其具体方式是QAM（正交幅度调制）调制方式和纠错编码处理，因而在接收机中要进行相应的解调和解码处理。

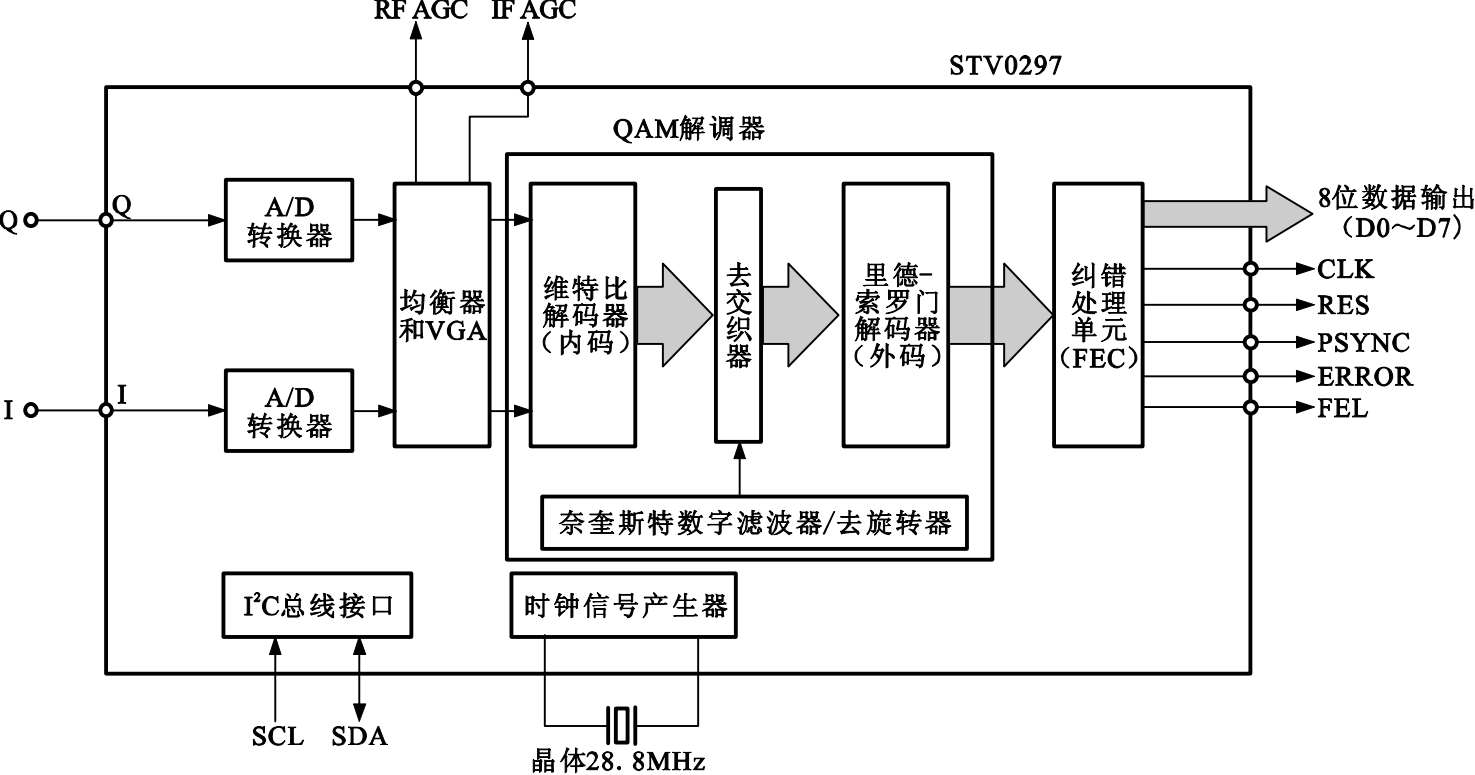

解调器（QAM）采用ST公司生产的解调芯片（STV0297），其内部电路结构方框图如图2-1-6所示。它内部由两个A/D转换器、QAM型解调器、具有维持比（Viterbi）解码器和里德-索罗门（Reed-Solomon）解码器的前向纠错（FEC）处理单元电路、奈奎斯特数字滤波器和允许宽范围偏移跟踪的去旋转器以及自动增益控制器（AGC）等电路组成。来自QAM型解调器的I、Q信号首先由双A/D转换器转换成两路6bit数字信号，送入奈奎斯特数字滤波器进行滤波后得到复合数据流。自动增益控制（AGC）电路产生的AGC信号使调谐器的增益受脉宽调制输出信号的控制。第二个AGC信号使数字信号带宽的功率分配最优化。经上述处理得到的数字信号经数字载波环路进行解调，由维持比解码器处理后去交织器和里德-索罗门解码器等完成前向纠错，恢复输出以188Byte为一包，满足MPEG-2编码标准的传输码流。

2.1.6 DVC—2008CT型一体化调谐器

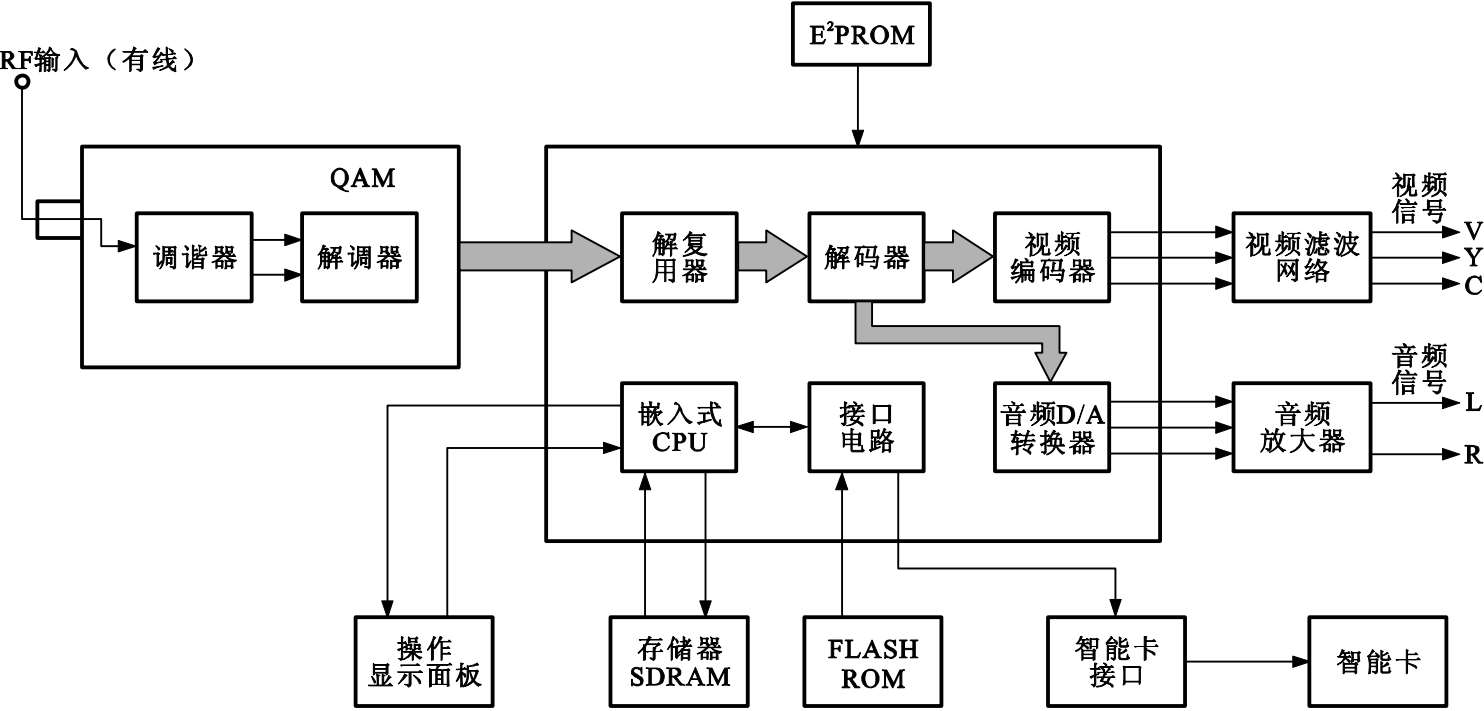

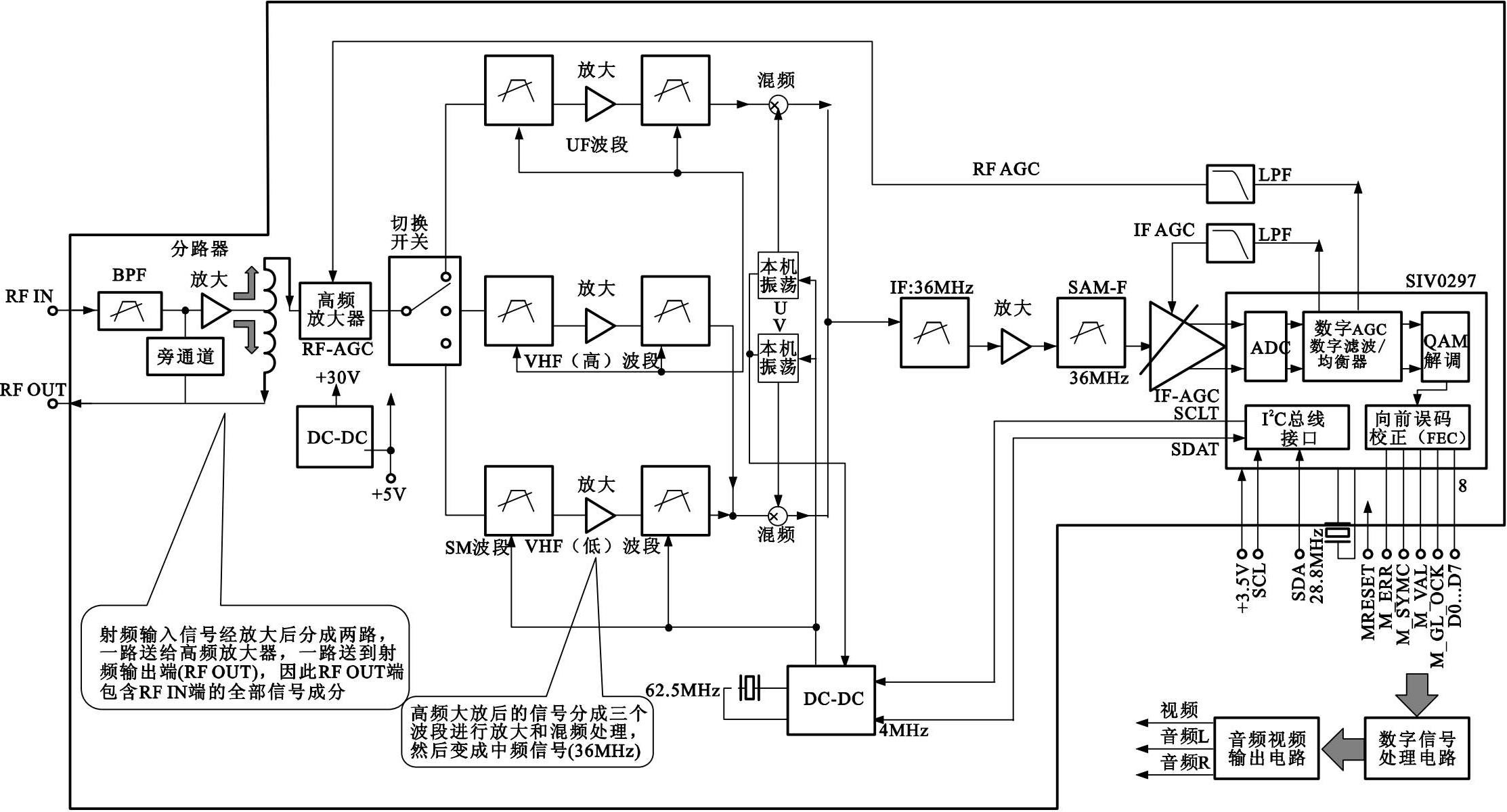

图2-1-7所示为DVC—2008CT型一体化调谐器的电路结构方框图。由图可见，射频电视信号输入后，先由一体化调谐器进行低噪声放大、滤波和变频，再由QAM解调器进行解调、去交织、RS解码等一系列处理，成为符合MPEG-2标准的传输码流。

接收加密节目时，由于该码流为用Irdeto加密方案加扰的码流，只有解扰后才能收看。加密节目的码流中包含了前端CA系列发送来的ECM、EMM信息，这些信息是前端系统通过使用密钥及通过加密算法对码流数据包进行转换处理生成的。ECM信息加密所用的初始密钥取自前端的智能卡加密系统，加密密钥事先存在于智能卡的数据区内，加密时通过获取函数得到密钥，密钥的安全性由智能卡的安全性来保证。解扰时，本机通过读取放置在本机中的智能卡中的用户授权信息，与从TS码流中提取的ECM的节目授权信息进行比较，对于符合条件的ECM信息皆可解出其中的控制字，然后再用此控制字对传输流进行解扰。

解扰后的传输码流经解复用器分解为音/视频和专用数据基本码流。这些码流分别送到音/视频解码器，经解码后还原成原始的音/视频数据。其中音频数据送到音频D/A转换器，在那里转换成两路立体声音频信号，再由音频放大器放大后输出；视频数据送到视频编码器，在那里转换成复合ITU-R 601标准的复合视频（CVBS）信号和S视频信号，经视频滤波网络滤波后输出。

2.1.7 DCF87 1 2/22型一体化调谐器

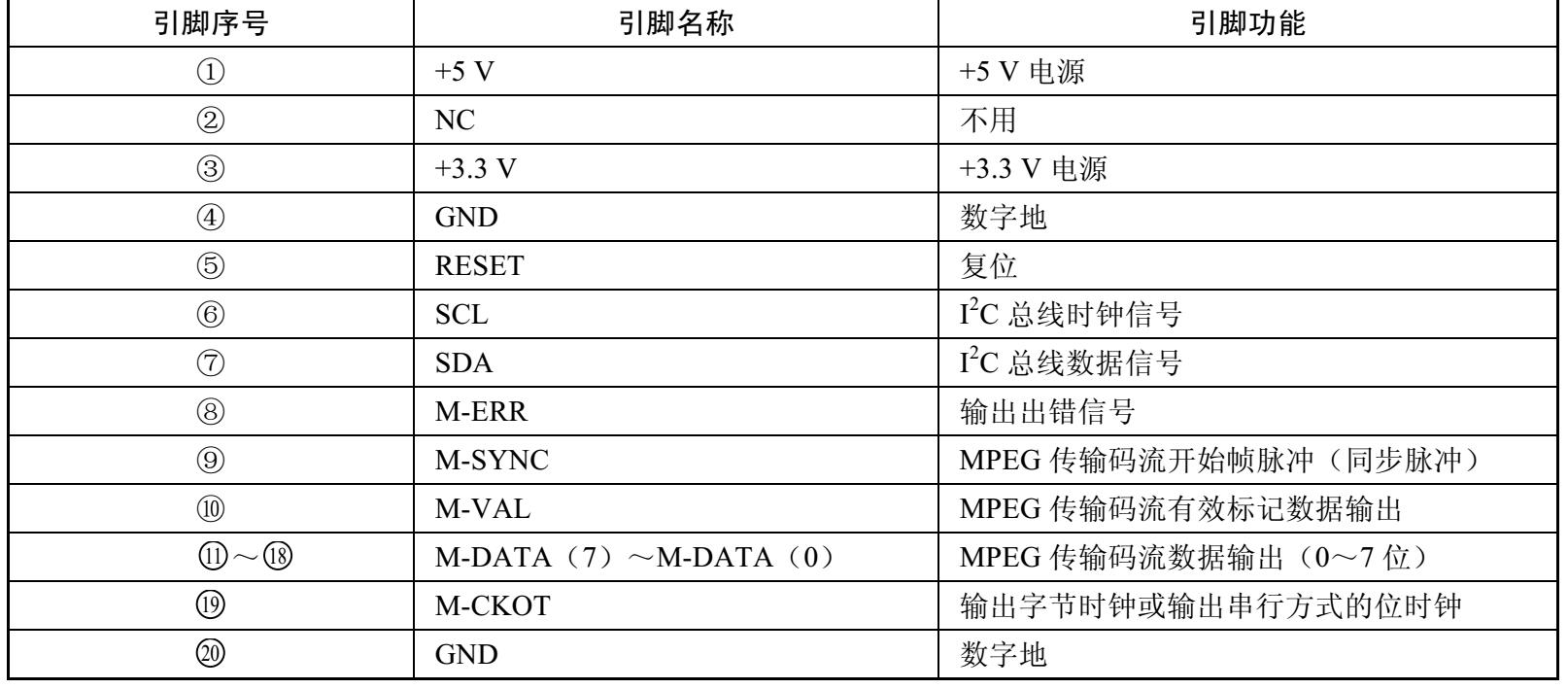

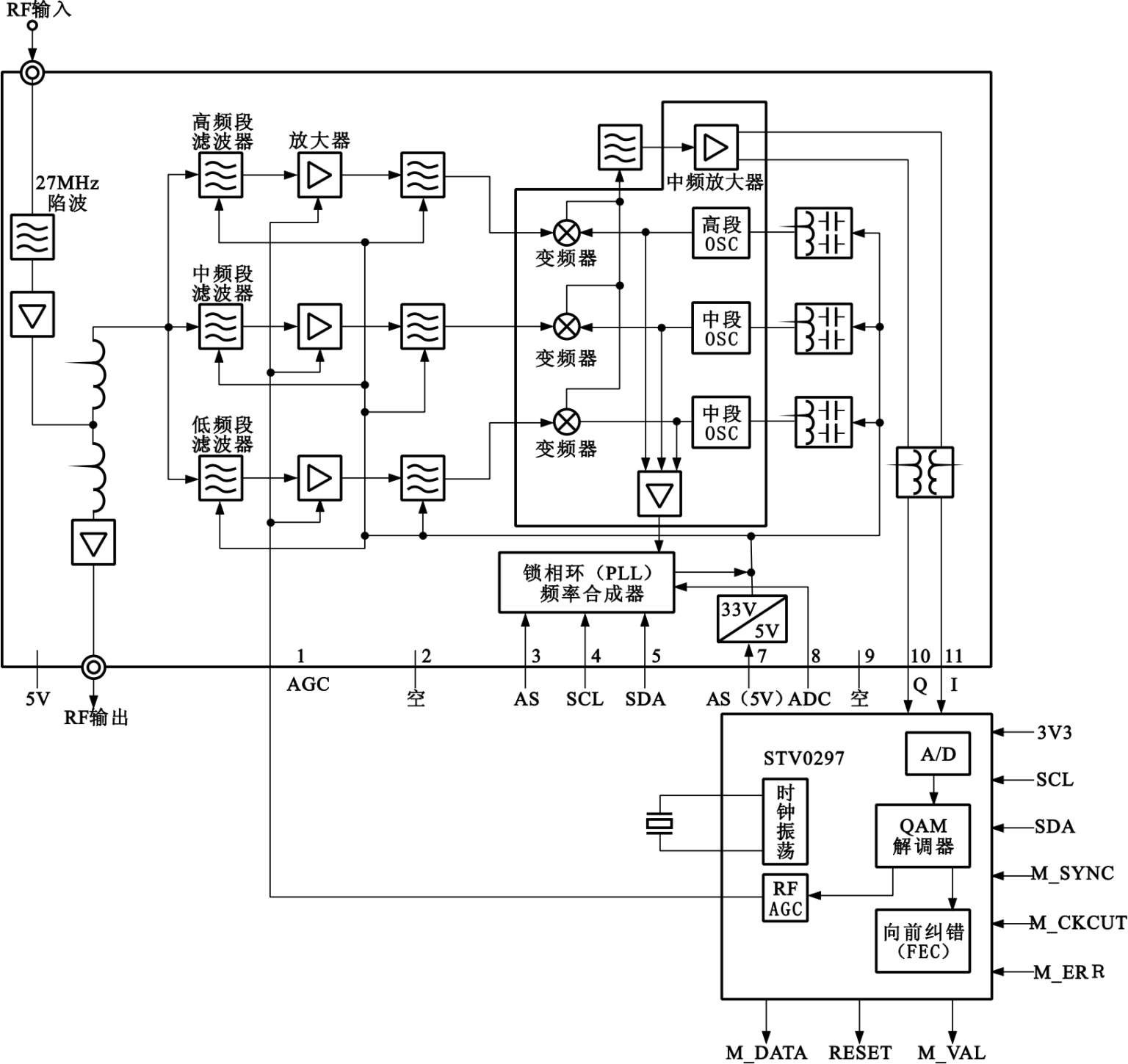

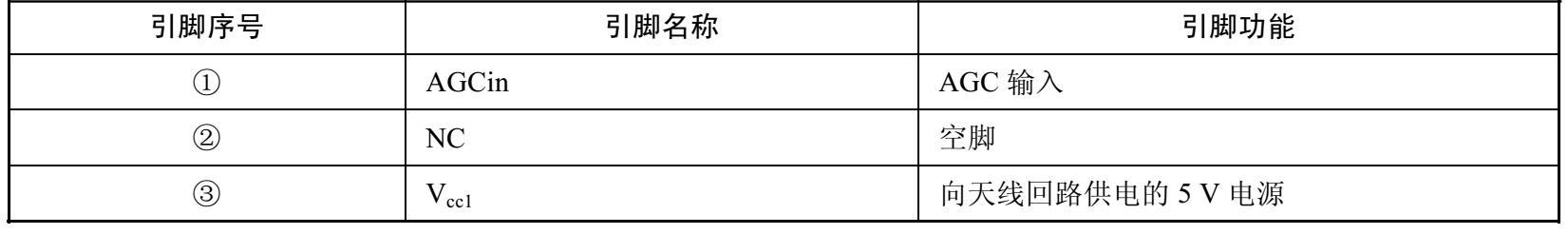

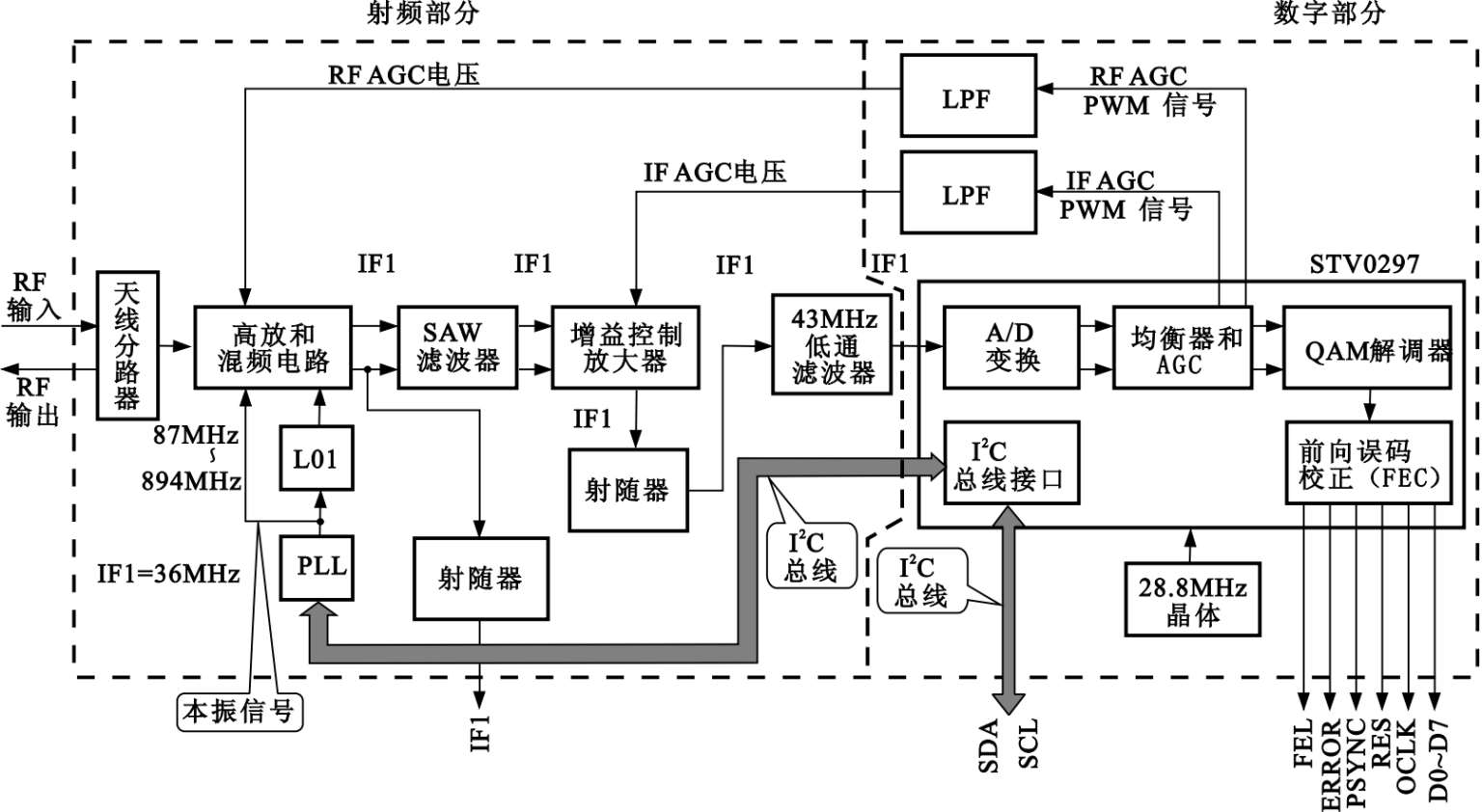

DCF8712/22型一体化调谐器的前端包括VHF/UHF调谐器，具有可选的天线环穿功能，另外还设有用于数字信号的频道滤波器和增益受控的中频放大器等。QAM解调器为STV0297单片集成解调器，它是数字信号处理芯片。该调谐器的电路结构方框图如图2-1-8所示。DCF8712/22型一体化调谐解调器的引脚功能见表2-1所列。

2.1.8 FTL—3032型一体化调谐器

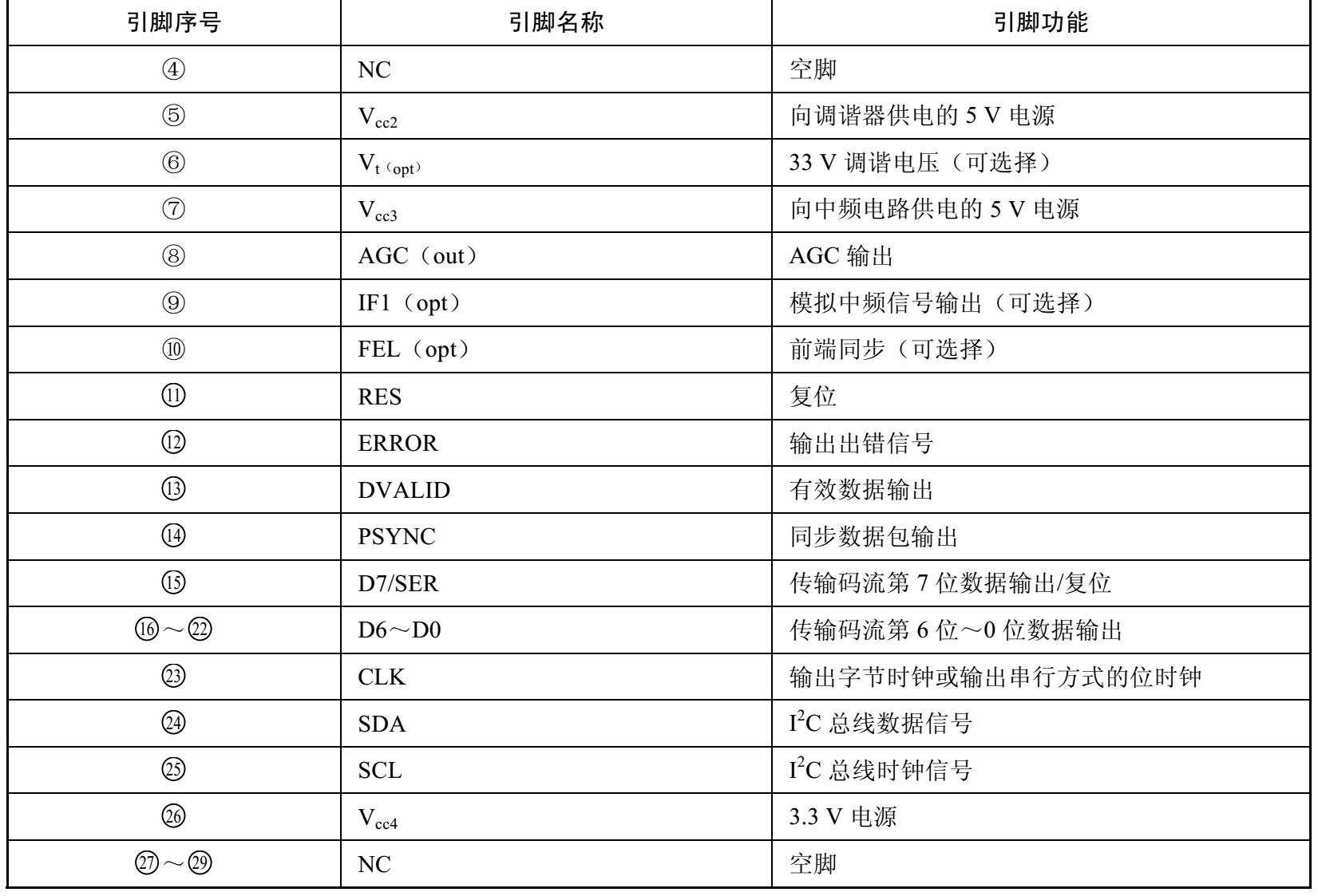

图2-1-9所示为FTL—3032型一体化调谐器内部电路结构方框图，各引脚功能见表2-2所列。
