1.2 等离子电视机的电路组成

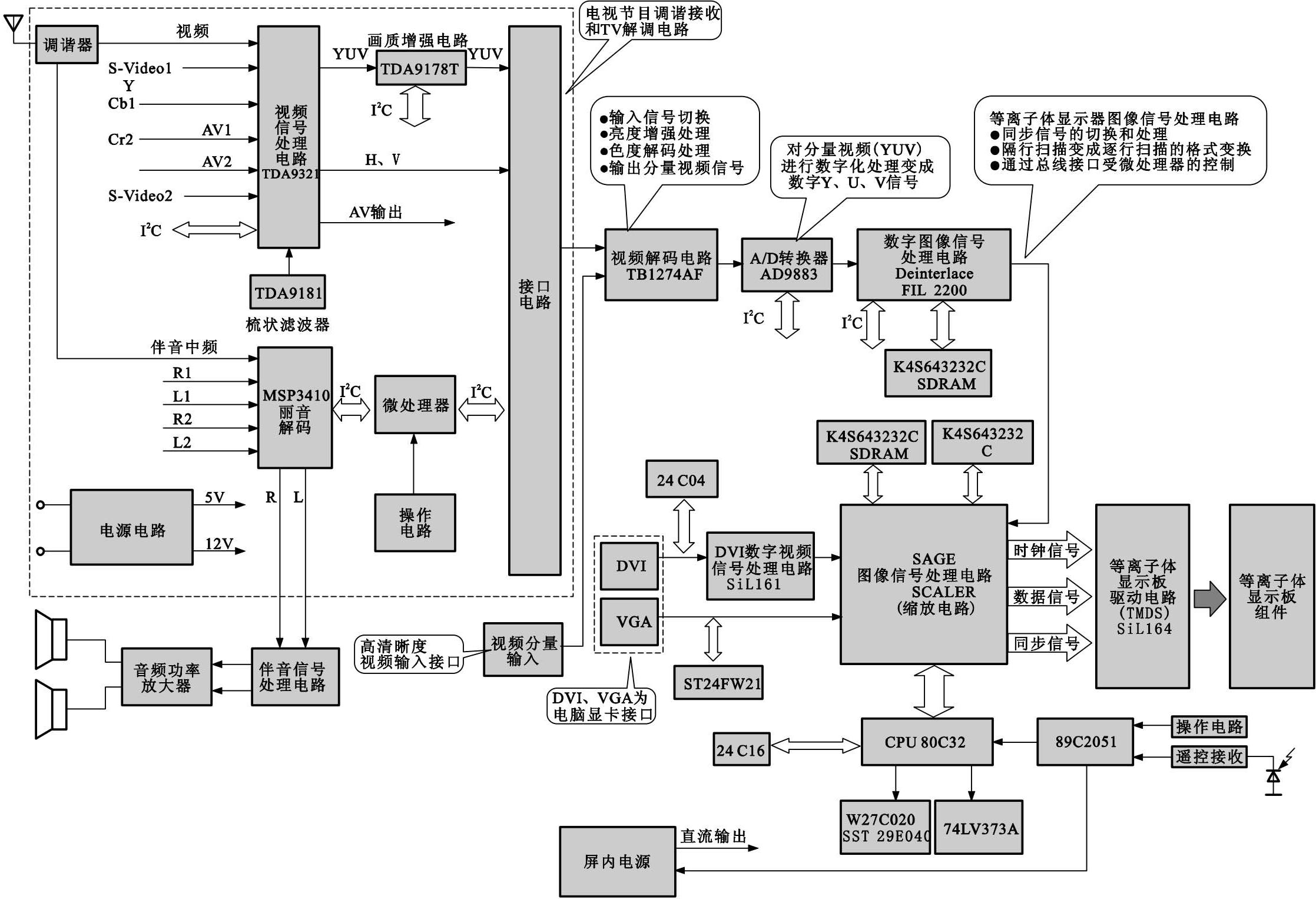

等离子电视机的电路结构如图1-2-1所示。它主要分为两部分：一部分是电视节目的接收和TV解调电路，包括视频信号的处理电路、梳状滤波器和画质增强电路，同时还包括音频信号处理电路和音频功率放大电路。另一部分是等离子体图像显示电路和图像信号处理电路。

电视节目的接收电路主要是由调谐器、视频信号处理电路（TDA9321）、画质增强电路（TDA9181）、梳状滤波器（TDA9181）、丽音解码（MSP3410）、微处理器、电源和接口电路等部分构成的。调谐器单元中包括调谐器和中频通道的电路。视频检波和伴音解调电路也集成在调谐器内，它直接输出视频信号和第二伴音中频信号，视频信号在TDA9321中进行解码处理，TDA9321具有复合视频信号，Y/C分离的S-视频信号以及分量视频信号的输入接口，外部视频插口的视频信号可以直接送入TDA9321，在集成电路内进行切换后再进行处理，对于复合视频信号要送到梳状滤波器中进行Y/C分离后再分别进行亮度和色度处理，TDA9181是完成Y/C分离的专用集成电路，它采用数字处理方式进行分离。TDA9321输出的分量视频YUV信号经TDA9178T对视频画质进行改善处理。MSP3410对模拟伴音音频信号和数字伴音音频信号进行处理。最后由接口电路将音频信号、视频信号送到显示电路。

等离子电视机的图像显示电路就是驱动液晶板的电路，它实际上就是一个逻辑控制电路。视频图像信号和行/场同步信号经逻辑控制电路转换成图像数据信号和扫描驱动信号。这个信号送到显示驱动电路。驱动等离子体显示板的电路有数据驱动集成电路（IC），还有X、Y信号的驱动电路。

图像信号处理电路和等离子屏驱动电路主要是由视频解码电路TB1274AF、A/D转换器AD9883、数字图像信号处理电路FLT2200以及图像缩放电路和显示驱动电路SiL164等部分构成的。

图像的缩放处理和等离子体驱动电路都是数字信号处理电路。视频信号经解码处理之后要变换成数字信号。AD9883是视频A/D转换器。视频信号变换成数字信号后再由图像处理和驱动电路进行处理，最后变换成驱动等离子显示屏的信号去驱动显示屏。

电脑的VGA视频信号直接送入图像缩放处理电路。DVI信号经过数字视频接口电路SiL161再送到图像缩放电路中直接进行图像处理。

1.2.1 创维43PDP型（8PS5机芯）等离子电视机的电路结构

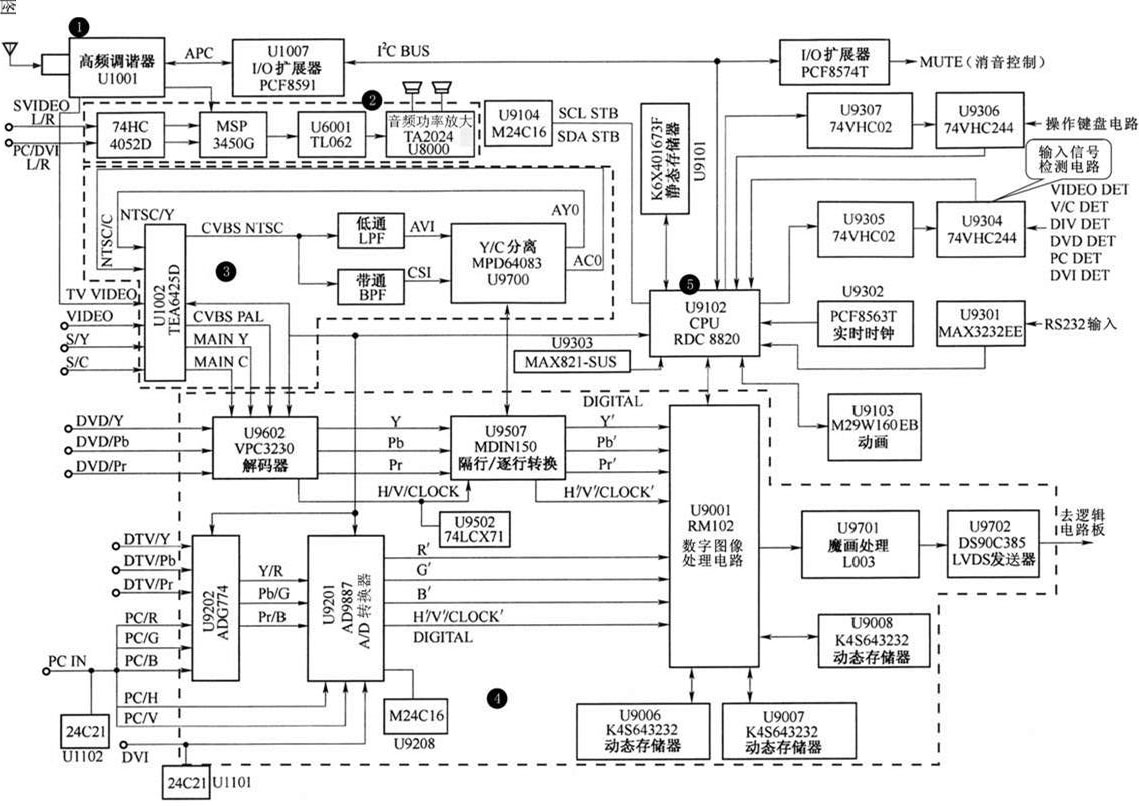

创维43PDP型（8PS5机芯）等离子电视机的电路结构如图1-2-2所示。它主要是由以下几部分构成的。

1. 高频调谐器U1 001

含有中频信号处理电路、视频检波电路和伴音解调电路。功能是接收天线或有线电视传输的射频信号经放大、混频变换成中频信号，再经中频信号放大、视频检波解调出视频图像信号。并经伴音解调电路解出第2伴音音频信号。

2. 伴音信号处理电路

伴音信号处理电路主要是由音频信号处理电路和音频功率放大器等构成的。本机接收的第2伴音中频信号直接送到音频信号处理电路MSP3450G，外部设备的音频信号经74HC4052D切换后再送到MSP3450G中进行数字处理。MSP3450G中可处理第2伴音中频信号，也可处理音频信号。处理后的音频信号经U6001（TL062）去音频功率放大器U8000（TA2024），然后去驱动两扬声器。

3. 视频切换和Y/C分离电路

该电路是由视频切换电路U1002（TEA6425D）和Y/C分离电路U9700（MPD64083）等电路构成的。

本机调谐器接收的视频信号和外部AV接口输入的S视频信号（SY、SC）以及复合视频信号（VIDEO）送到视频信号切换电路U1022中进行切换，其中NTSC制复合视频信号经Y/C分离电路分离出Y/C信号再送回U1002，切换后的Y/C信号和PAL制视频信号（PAL CVBS）送往视频解码电路进行解码和数字处理。

4. 视频解码和数字图像信号处理电路

该电路是由视频解码器U9602（VPC3230）、隔行/逐行扫描格式转换电路U9507（MDIN150）、数字图像处理电路U9001（RM102）、存储器和接口电路等部分构成的。它是等离子电视机的核心电路。

由视频切换电路送来的视频信号（Y、C、复合）送到U9602视频解码器、DVD输入的分量信号也送到U9602中，视频信号在其中先进行切换处理，再进行解码处理，并输出分量视频信号送到扫描格式转换电路，将隔行扫描的视频信号转换成逐行扫描的视频信号。

U9507输出的数字高清分量视频信号以及相关的同步信号，送到数字图像处理电路U9001中。

外部标清视频信号（DTV）和电脑显卡的R、G、B视频信号先送到U9202（ADG774）中进行切换处理，然后由A/D转换器U9201（AD9887）进行A/D转换，A/D转换器输出的数字视频信号和相关的同步信号直接送到数字图像处理电路U9001中进行处理。数字图像信号处理电路输出的信号经魔画处理电路U9701（L003）后，由U9702变换成低压差动信号送往等离子显示板的逻辑电路板。

数字图像处理电路对图像信号的处理需要大容量数据存储器（U9006、U9007、U9008）与之配合进行处理。

5. 系统控制电路

系统控制电路是以微处理器CPU U9102（RDC8820）为核心的自动控制电路。它的主要控制对象是数字图像处理电路。

操作键盘输出的人工指令经U9306（74VHC244）送入CPU。

外部输入信号检测电路U9304可以检测外部AV端子输入的信号。

CPU通过I/O扩展电路U1007对调谐器进行控制，通过U1007对伴音进行控制（消音控制）。

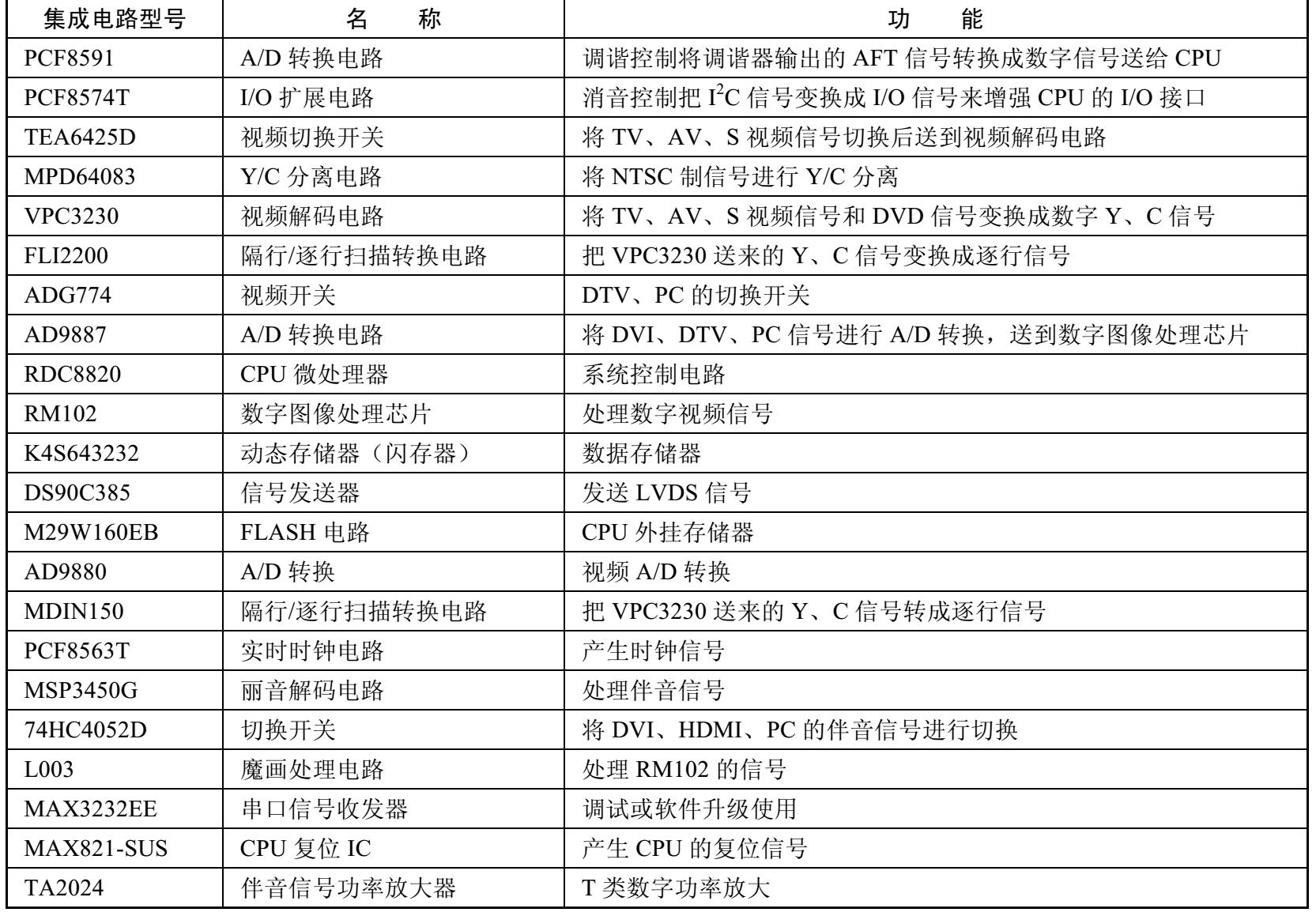

创维43PDP型等离子电视机8PS5机芯的各种集成电路的型号及功能见表1-1所列。

1.2.2 康佳PDP42 18型等离子电视机的电路结构

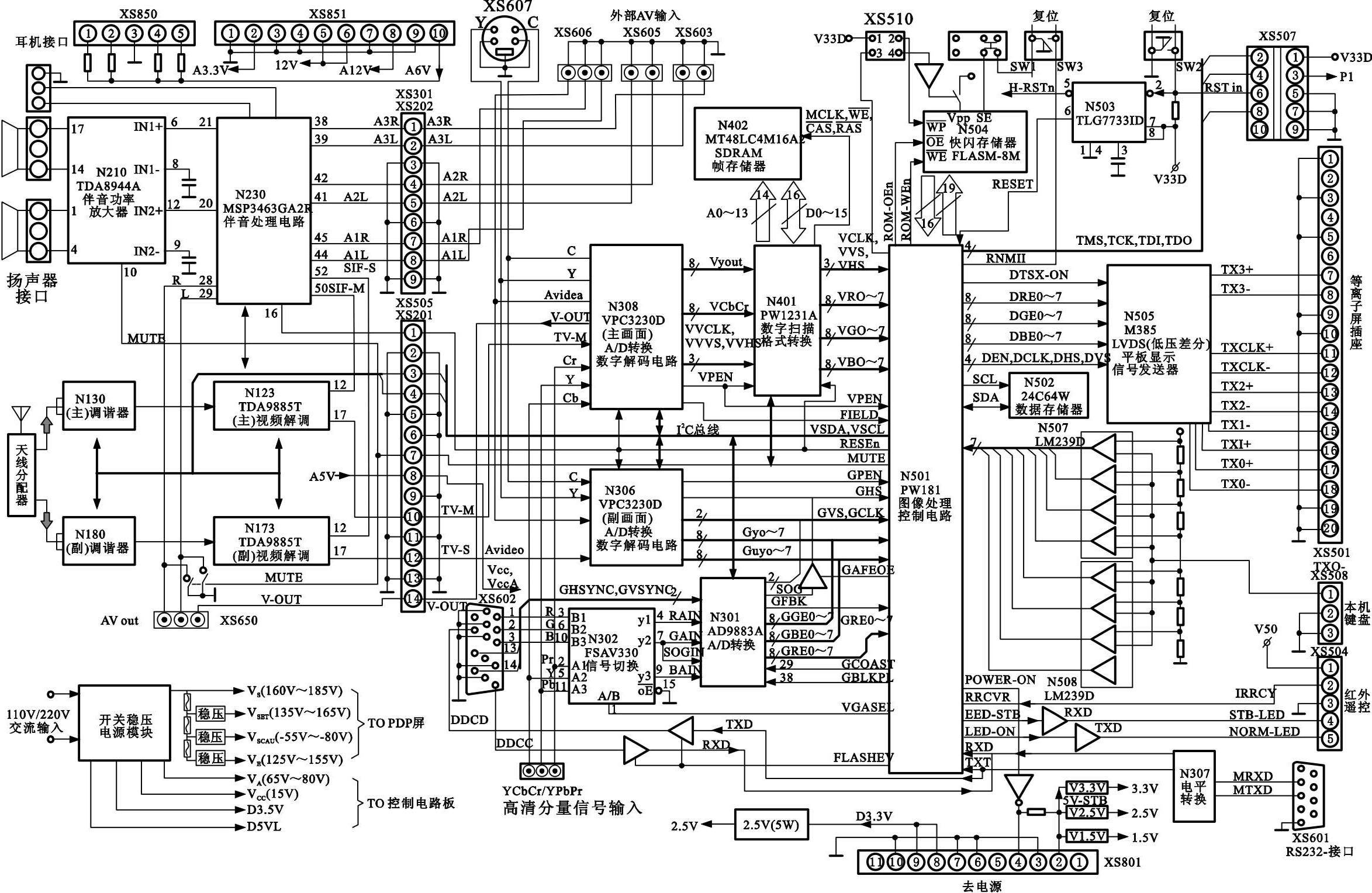

康佳PDP4218型等离子电视机的电路结构如图1-2-3所示。从图中可以看到，它是由电视信号接收电路和图像信号处理电路两大部分构成的。电视信号接收电路是由调谐电路、视频解调电路和伴音信号处理电路构成的。这种电视机具有两个调谐器，可以实现射频画中画的功能。图像信号处理和显示部分主要是由主画面A/D转换器、副画面A/D转换器、数字图像信号处理电路等部分构成的。图像信号处理和显示部分设有数字解码电路和数字扫描格式转换电路，与它相配合的是帧存储器，其主要作用是在数字转换过程中，用于暂存数字图像信号。另外副画面的A/D转换和数字解码电路，主要完成画中画图像的数字处理和解码。

等离子体彩色电视机具有多种接口，有分量信号接口，电脑显示卡的输入信号接口，还有标准数字信号接口，所以可以作为彩色电视机使用，也可以作为电脑显示器使用。

图1-2-3中的N302是信号切换电路，主要用于完成对电脑信号和外部的分量视频信号的切换和处理。N301是A/D转换器，它接在信号切换电路的后面，将切换后的视频信号进行A/D转换，变换成数字信号，N501（W181）是图像处理控制电路，它是等离子体彩色电视机的核心电路，这部分电路主要是对数字视频信号进行处理，然后形成驱动等离子体显示板的控制信号，它所输出的信号经过N505平板显示信号发送器，然后再送到等离子显示板上。N505实际上就是一个LVDS低压差分信号产生器，形成等离子体显示板的驱动信号，送到等离子显示板的插件。

等离子显示板是一个具有驱动集成电路的显示组件，它是平板显示器的一种。除此之外，这个电路当中，图像处理控制电路外部还有两个存储器，一个是N504快闪存储器，一个是N502数据存储器，这些存储器的功能是配合N501进行数字图像处理。还有一部分是开关电源，开关电源是将220 V的50 Hz交流电压，经过开关电源电路形成等离子体彩色电视机各种电路所需要的输出电压以及等离子体显示屏所需要的各种驱动电压。

1.2.3 东芝50WP1 6型等离子电视机的电路结构

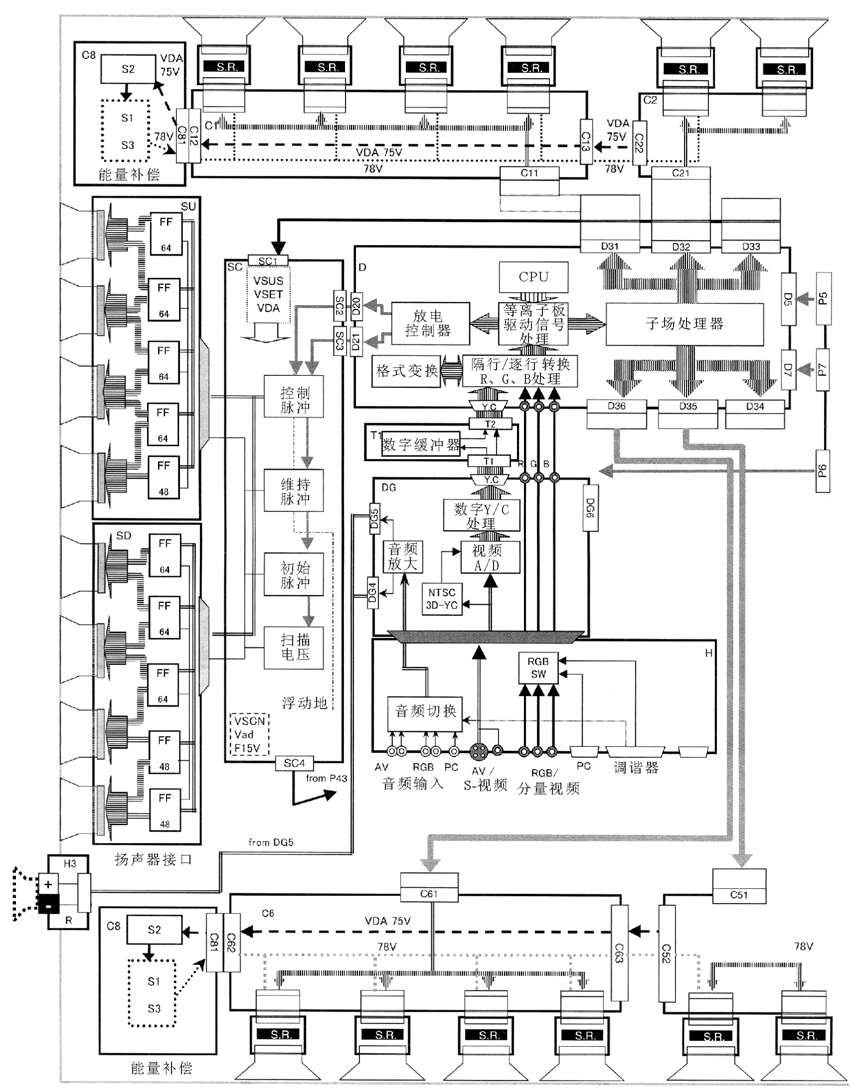

东芝50WP16型等离子电视机的电路结构如图1-2-4所示。位于等离子电路板上部和下部各有三个数据驱动电路板（C1、C2、C3、C4、C5、C6）为显示屏提供垂直电极的驱动信号，右侧有两块扫描驱动电路板（SU、SD）为显示屏提供水平电极扫描驱动信号，SU为上半部显示屏提供驱动信号，SD为下半部显示屏提供驱动信号。右侧的SS电路板为显示屏提供维持电压。

整机信号流程如下：

外部设备的AV信号和本机调谐器接收的AV信号先送入输入信号接收电路板（H），经切换后将AV信号送到音频和视频处理电路板（DG）。音频信号经放大后输出两路信号去驱动扬声器。视频信号进行A/D转换和数字Y/C处理。Y/C视频T 1板（数字缓冲放大）处理后送入数字图像信号处理电路板（D），R、G、B或高清分量信号由输入接口电路直接送到数字处理电路板。在数字电路中进行隔行/逐行扫描转换、视频信号格式转换以及放电控制和子场信号处理。分别形成六个数据驱动板的驱动信号由D31、D32、D33、D34、D35、D36输出接口送往显示屏上部和下部的数据驱动电极。

数字电路中的放电控制器产生的扫描信号送到扫描驱动电路板（SC），进行处理，分别形成控制脉冲、维持脉冲、初始化脉冲、扫描脉冲等信号，再分别将扫描信号送到扫描驱动输出电路的上半部驱动板（SU）和下半部驱动板（SD）。扫描驱动输出电路为显示屏提供水平扫描信号。

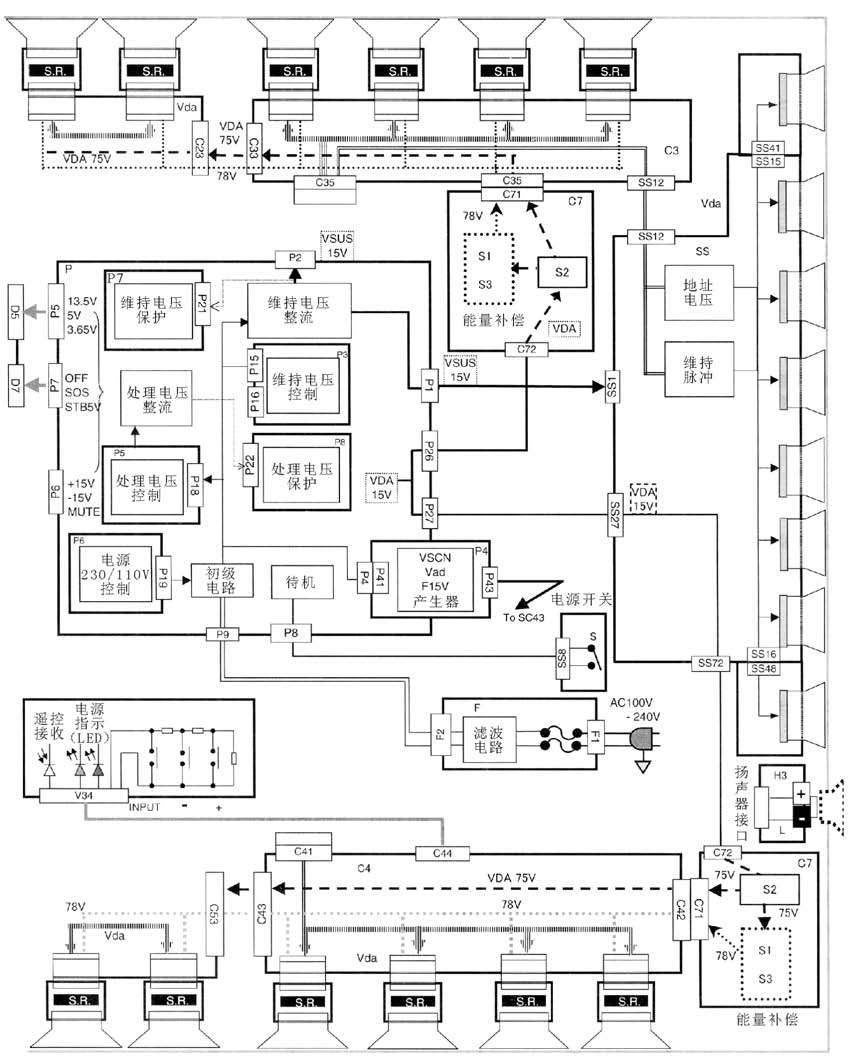

电源电路板（P）是等离子电视机中很重要的电路，它是由很多开关电源和直流稳压电路构成的，因为等离子电视机需要的直流电压品种很多。

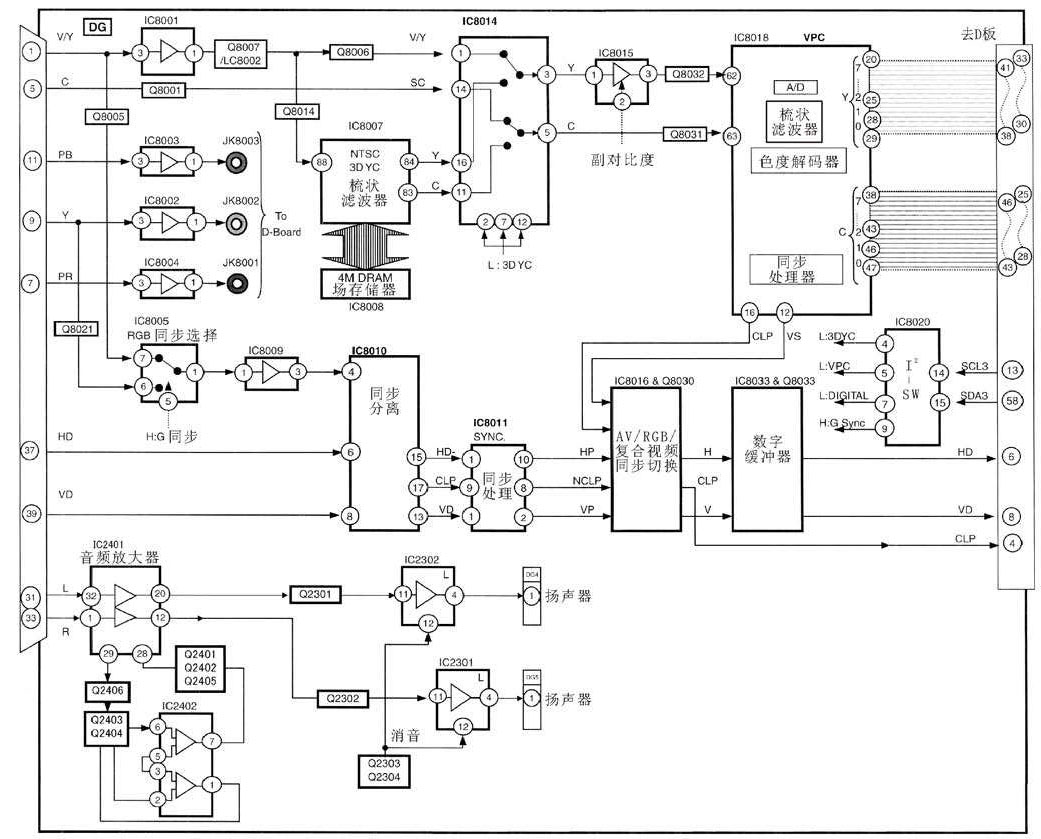

图1-2-5所示为东芝50WP16等离子电视机的音频/视频信号处理电路。它是由输入信号接口电路、图像信号处理电路（VPC）、行/场同步信号处理电路等部分构成的。图像信号经处理后输出Y/C数字信号，送往数字电路板（D），高清分量视频信号直接送往数字电路板（D）。

由上从可见，音频信号处理电路与视频信号处理电路都安装在同一电路板上，简称DG板。双声道音频信号（L、R）由信号输入接口 脚、 脚输入，首先送入音频信号处理电路IC2401的 脚、①脚，在其中进行音频放大，放大后的信号由 脚、 脚输出，该信号再分别经缓冲放大器Q2301、Q2302送到音频功率放大器IC2302和IC2301中，音频信号经功率放大后去驱动两个扬声器。

来自输入接口的视频信号有三部分，第1部分为V/Y（视频/亮度信号）、C（色度信号）；第2部分为P _B 、Y、P _R （分量视频信号）；第3部分为HD、VD（行、场驱动脉冲信号）。

V/Y（视频/亮度）信号经放大器IC8001放大、缓冲器Q8002和Q8006放大后送到信号选择开关IC8014的①脚，送到①脚的是PAL制亮度信号。PAL制色度信号（SC）经Q8001缓冲放大后送到IC8014的 脚。如果输入的信号是NTSC制视频信号要经IC8007梳状滤波器进行Y/C分离，分离后的NTSC亮度（Y）和色度信号（C）送到IC8014的 脚和 脚。PAL制的Y、C和NTSC制的Y、C信号在IC8014中进行切换，切换后由IC8014③脚、⑤脚输出Y、C信号。

视频解码电路IC8018是一个大规模集成电路，它的内部包含A/D转换器、梳状滤波器、色度解码器和同步处理器，它将输入的模拟亮度和色度信号由A/D转换器分别转换成数字信号，再进行数字信号处理，变换成数字视频信号，并分成两组，即亮度数字信号（Y0～Y7）和色度数字信号（C0～C7）输出送往数字图像处理电路进行进一步的处理。

1.2.4 TCL—PDP4226型等离子电视机的电路结构

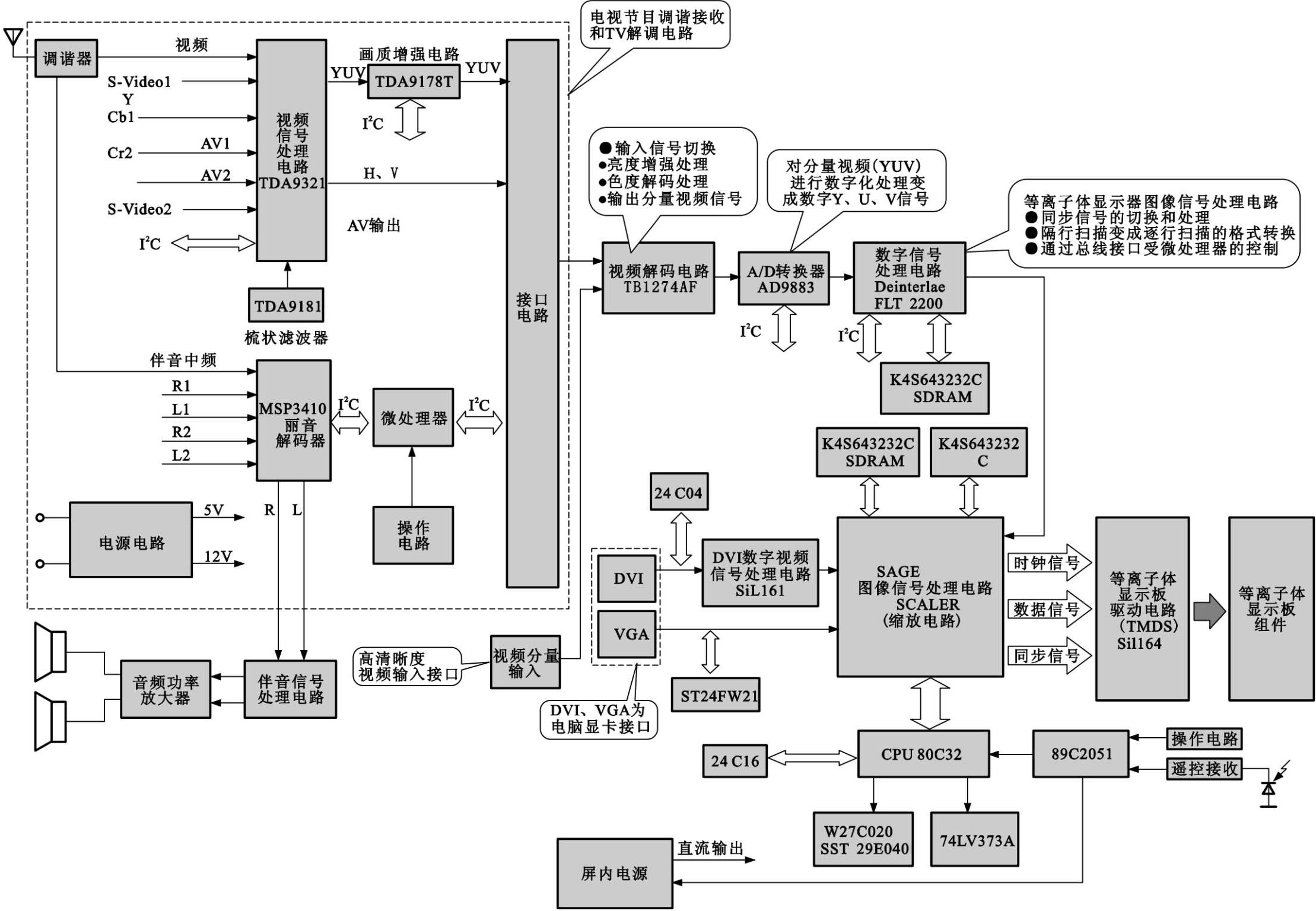

图1-2-6所示为TCL—PDP4226型等离子电视机的电路结构。它主要分为两部分：一部分是电视节目的接收和TV解调电路，包括视频信号的处理电路、梳状滤波器和画质增强电路，同时还包括音频信号处理和音频功率放大电路；第二部分是等离子体图像显示电路和图像信号处理电路。

电视节目的接收电路主要是由调谐器、视频信号处理电路（TDA9321）、画质增强电路（TDA91787）、梳状滤波器（TDA9181）、丽音解码电路（MSP3410）、微处理器、电源和接口电路等部分构成的。调谐器单元中包括调谐器和中频通道的电路。视频检波和伴音解调电路也集成在调谐器内，它直接输出视频信号和第二伴音中频信号，视频信号在TDA9321中进行解码处理，TDA9321具有复合视频信号，Y/C分离的S-视频信号以及分量视频信号的输入接口，外部视频插口的视频信号可以直接送入TDA9321，在集成电路内进行切换后再进行处理，对于复合视频信号要送到梳状滤波器中进行Y/C分离后再分别进行亮度和色度处理，TDA9181完成Y/C分离的专用集成电路，它采用数字处理方式进行分离。TDA9321输出的分量视频YUV信号经TDA9178T对视频画质进行改善处理。MSP3410对模拟伴音和数字伴音进行处理。最后由接口电路将音频/视频信号送到显示电路。

等离子电视机的图像显示电路就是驱动液晶板的电路，它实际上就是一个逻辑控制电路。视频图像信号和行/场同步信号经逻辑控制电路转换成图像数据信号和扫描驱动信号。这个信号送到显示驱动电路。驱动等离子体显示板的电路有数据驱动集成电路（IC），还有X、Y信号的驱动电路图像信号处理电路和等离子屏驱动电路主要是由视频解码电路（TB1274AF）、A/D转换器（AD9883）、数字图像信号处理电路（FiL2200）以及图像缩放电路和显示驱动电路（SiL164）等部分构成的。

图像的缩放处理和等离子体驱动电路都是数字信号处理电路，视频信号经解码处理之后要变换成数字信号。AD9883是视频A/D转换器。视频信号转换成数字信号后再由图像处理和驱动电路进行处理，最后变换成驱动等离子显示屏的信号去驱动显示屏。

电脑的VGA视频信号直接送入图像缩放处理电路。DVI信号经过数字视频接口电路SiL161再送到图像缩放电路中直接进行图像处理。
