2.2 中频电路中的IC实用数据精解

2.2.1 康佳PDP42 18型等离子电视机的中频电路

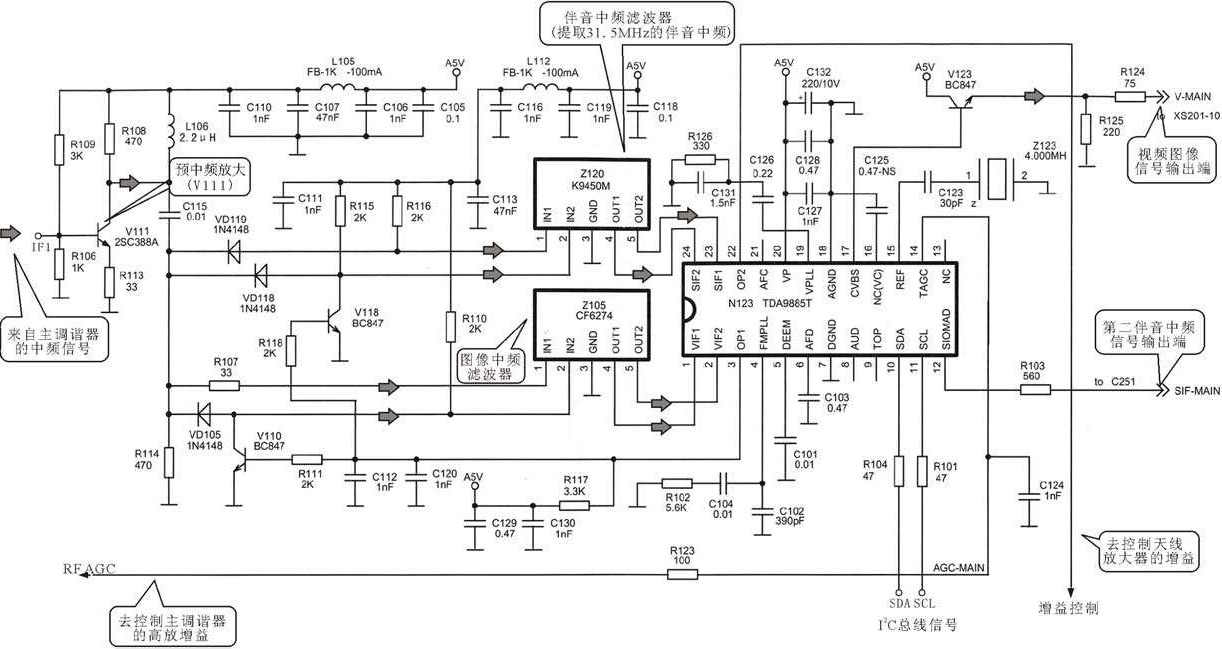

图2-2-1所示为康佳PDP4218型等离子电视机的主图像中频电路。由TDA9885T图像中频处理集成电路和伴音中频滤波器,图像中频滤波器和预中频放大电路构成。来自主调谐器的中频信号首先送到预中频放大器V111晶体管的基极。经过该放大器放大后,将放大的中频信号分别送到Z120和Z105两个声图像中频滤波器的输入端,经过滤波后,Z120提取的是31.5 MHz的伴音中频信号,Z105提取的是38 MHz的图像中频信号。这两种信号分别送到图像中频集成电路N123(TDA9885T)的①脚、②脚、 脚,分别对图像和伴音进行解调处理,经过解调处理后, 脚输出视频图像信号,经过视频信号放大器V123输出视频信号,送往主电路板。N123 脚输出第二伴音中频信号。该信号送往伴音信号处理电路,N123中频集成电路 脚和 脚是I 2 C总线信号输入端,可接收来自CPU的控制信号,同时中频电路 脚输出射频AGC信号去控制主调谐器的高频放大增益。

图2-2-2所示为康佳PDP4218型等离子电视机的副图像中频电路。它的核心部分是中频集成电路TDA9885T。其电路结构和主图像中频电路基本相似,来自副图像调谐器的中频信号就是IF信号,送到预中频放大V161放大器的基极。在V161的集电极,设有一个电感器L156,主要是为了改善预中频放大的高频特性,经过预中频放大后,分别将中频信号送到伴音中频滤波器和图像中频滤波器,Z170是伴音中频滤波器,Z155是图像中频滤波器,它们分别将伴音中频信号送到TDA9885T的 脚,将图像中频信号送到TDA9885T的①脚和②脚,在集成电路中完成对伴音信号和视频信号的解调处理, 脚输出视频图像信号, 脚输出第二伴音中频信号,这两个信号是副画面的视频信号和伴音信号。

2.2.2 康佳PDP46 18型等离子电视机的中频电路

图2-2-3所示为康佳PDP4618型等离子电视机的中频电路。中频电路是放大中频信号、完成视频检波和伴音解调的电路单元。

图2-2-1康佳PDP4218型等离子电视机的主图像中频电路

图2-2-2康佳PDP4218型等离子电视机的副图像中频电路图

图2-2-3康佳PDP4618型等离子电视机的中频电路

来自调谐器的中频信号(IF)经预中频放大电路放大后分别送到两个声表面波滤波器的输入端,Z153是提取图像中频信号的声表面波滤波器(PAL制的中频信号为38 MHz),Z152是提取伴音中频信号的声表面波滤波器(PALD/K的伴音中频为31.5 MHz)。由于接收不同制式电视信号要求的声表面波滤波器的频率特性不同,V152、V176为SAW的频率特性切换电路,切换控制信号由N151的 脚和③脚送到V152、V176的基极,分别控制两个SAW的②脚。

中频信号经SAW分离后将图像中频信号送到中频集成电路N151的①脚和②脚,伴音中频送到 脚和 脚,这两个信号分别在N151中进行放大和解调处理。图像信号经视频检波后由 脚输出视频图像信号(CVBS),再经V105放大后作为本机接收的视频图像信号(TV-Vm)。伴音中频信号在N151中经放大和检波后由 脚输出第二伴音中频信号。当接收数字伴音节目时, 脚输出数字伴音载波信号。N151的工作受微处理器I 2 C总线信号的控制。此外,N151 脚输出TAGC信号(AF AGC),并送到调谐器中。

2.2.3 康佳PDP42 1 7G型等离子电视机的中频电路

图2-2-4所示为康佳PDP4217G等离子电视机的中频电路。N101是高频调谐器,它的调谐工作是由I 2 C总线进行控制的,由数字电路板中的CPU为它提供I 2 C总线信号,分别到高频调谐器的④脚和⑤脚,调谐器的IF端输出中频信号,该信号输出后经预中频放大电路进行放大,预中频放大电路是由高频晶体管Q102构成的共发射极放大器,Q102的集电极负载中设有电感器L102用于提高高频性能。集电极与基极之间的RC元件起负反馈的作用,用以改善频率特性。

预中频放大输出的中频信号分别送到图像中频滤波器Z103和伴音中频滤波器Z101的输入端。这两个滤波器分别提取图像中频信号(38 MHz)和伴音中频信号(31.5 MHz)。经中频提取后,伴音中频信号送到N102(TDA9885T)的 脚和 脚,图像中频信号送到①脚和②脚。这两个中频信号在N102中分别进行解调处理。TDA9885T的 脚输出第二伴音中频信号, 脚输出视频图像信号,经Q101放大后输出。

图2-2-4康佳PDP4217G型等离子电视机的中频电路

2.2.4 康佳P29ST2 1 7型高清数字电视机的中频电路

图2-2-5所示为康佳P29ST217型高清数字电视机的中频电路的实物图。

图2-2-5 康佳P29ST217型高清数字电视机的中频电路的实物图

图2-2-6是康佳P29ST217型高清数字电视机的中频电路图。来自调谐器预中频放大的中频信号分别送到两个声表面波滤波器的输入端,其中Z102是图像中频信号(38 MHz)滤波器,Z103是伴音中频信号(31.5 MHz)滤波器。这两个滤波器将图像载波和伴音载波分离,这种方式被称之为准分离方式。

完成中频处理电路是N101(LA75520NVA),图像中频信号送入N101的 脚和 脚、伴音中频信号送入N101的 脚,图像中频信号和伴音中频信号分别在N101中进行放大和解调处理。图像信号经视频检波后由⑤脚输出,再经V102放大后作为本机接收的视频图像信号。伴音中频信号在N101中经放大和检波后由 脚输出伴音音频信号。 脚输出高频放大AGC电压送到调谐器的③脚,控制调谐器的高频放大器的增益。 脚输出AFT电压送往微处理器。

图2-2-6康佳P29ST217型高清数字电视机的中频电路

2.2.5 康佳LC—TM1 708P型液晶电视机的中频电路

图2-2-7所示为康佳LC—TM1708P型液晶电视机的中频电路。该电路以TDA9808—SOP型中频集成电路为核心。

图2-2-7 康佳LC—TM1708P型液晶电视机的中频电路

2.2.6 TDA9897/TDA9898型多制式中频集成电路

图2-2-8所示为TDA9897/TDA9898型多制式中频集成电路。它的主要功能是接收调谐器送来的中频信号经中频放大和解调电路解调出视频图像信号,第二伴音中频信号(SIF)以及低中频(4 MHz)信号(低中频信号是数字电视的载波信号)送到数字电视信号解调电路,即DTV信道解码电路,DTV信道解码器输出MPEG数据信号。该集成电路的内部电路结构方框图如图2-2-9所示,其封装形式和引脚排列如图2-2-10所示。

图2-2-8 TDA9897/TDA9898型多制式中频集成电路

图2-2-9 TDA9897/TDA9898型集成电路的内部电路结构方框图

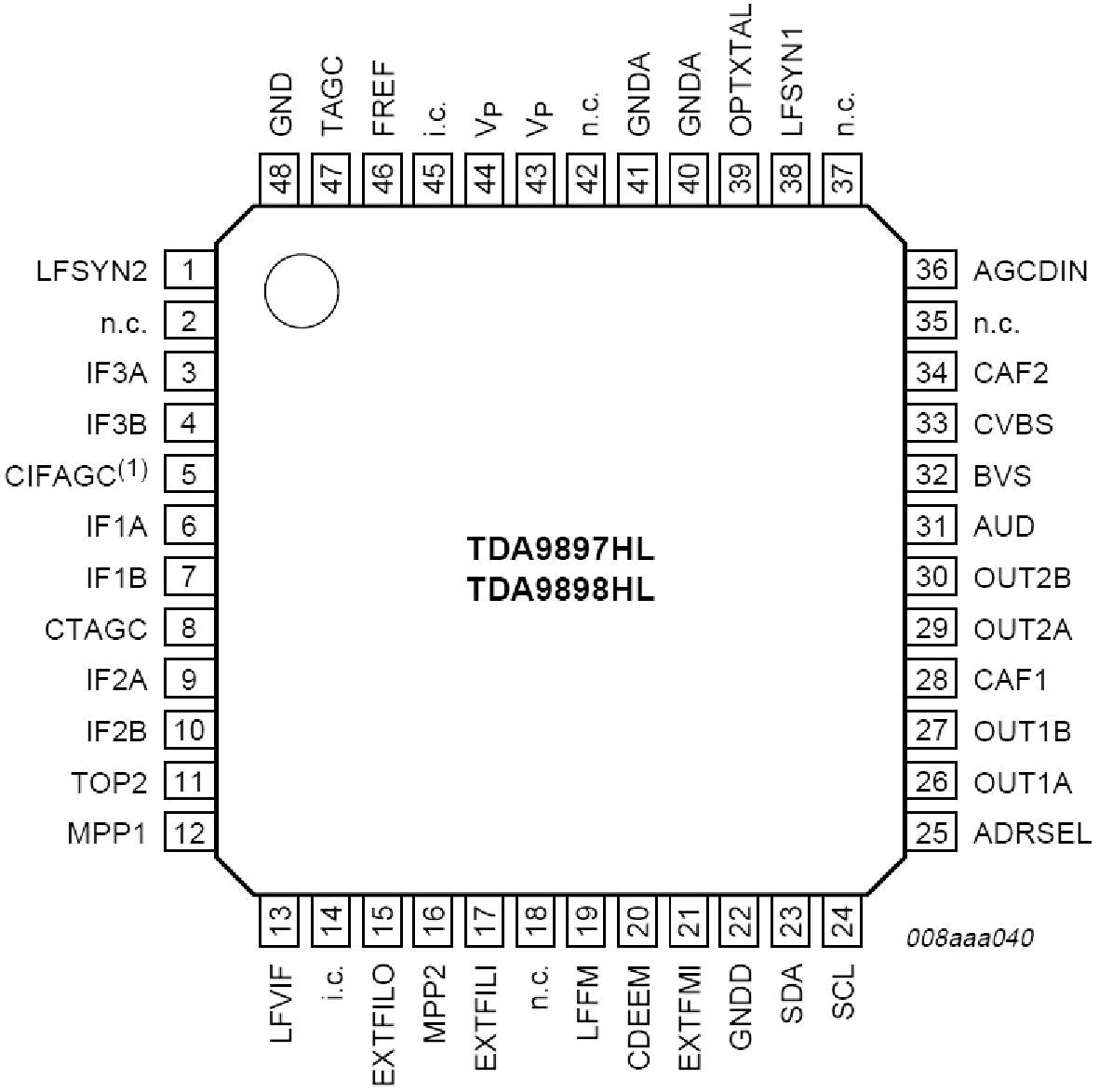

图2-2-10 TDA9897/TDA9898型集成电路的封装形式和引脚排列

2.2.7 TDA9886型中频集成电路

图2-2-11所示为TDA9886型中频集成电路内部电路结构和外围电路。由调谐器输入的中频信号,经两个声表面滤波器分别取出图像中频信号和伴音中频信号。然后送到TDA9886中进行中频放大和解调,最后输出视频图像信号(CVBS)和第二伴音中频信号(SIF)。

2.2.8 TDA4470型中频集成电路

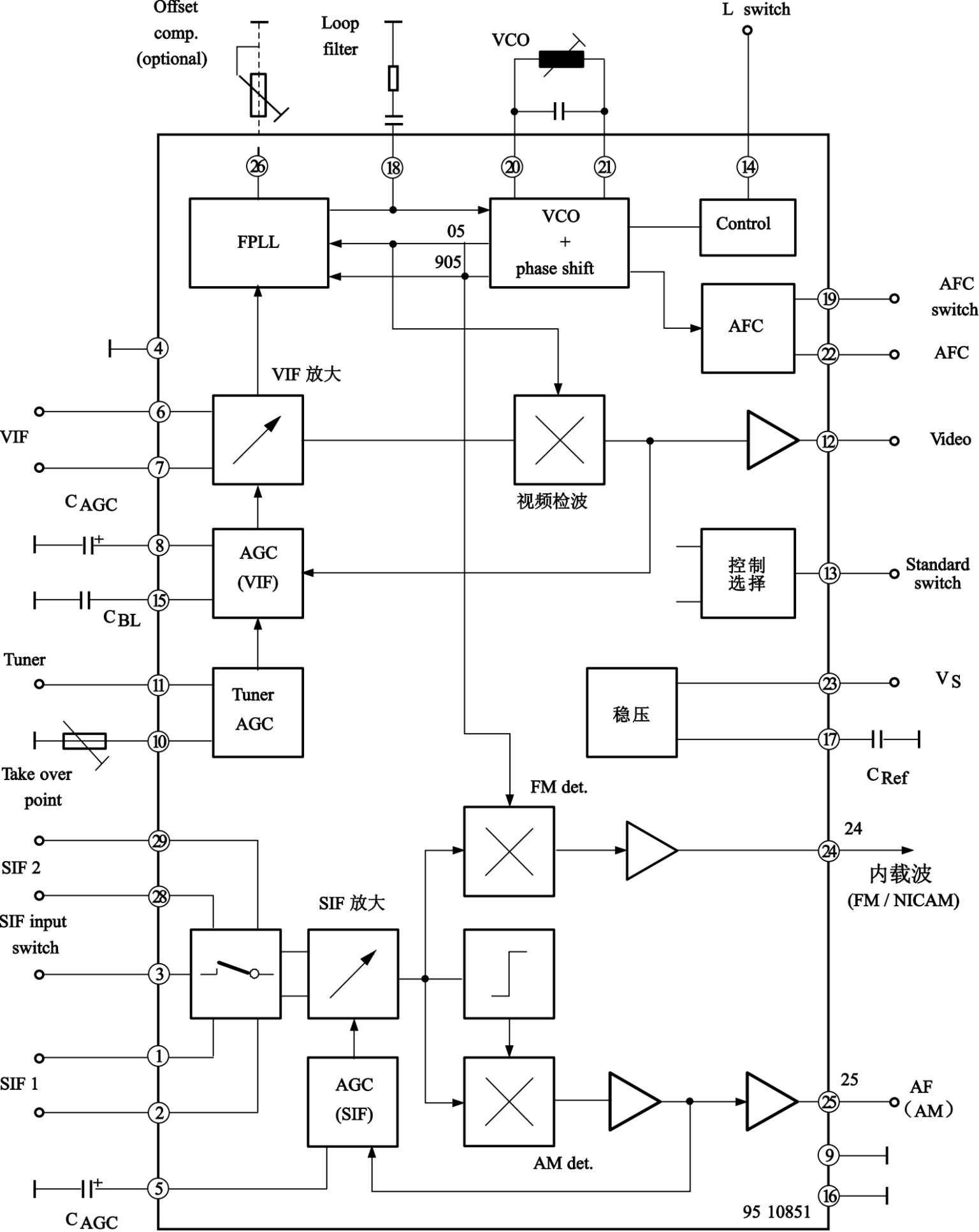

图2-2-12所示为TDA4470型中频集成电路的内部电路结构方框图。该中频集成电路应用于厦华LC—20H3S液晶电视机中。图中示出了中频放大、视频检波和伴音解调的处理过程。

图2-2-11 TDA9886型中频集成电路内部电路结构和外围电路

图2-2-12 TDA4470型中频集成电路的内部电路结构方框图

2.2.9 LA75520K型中频集成电路

图2-2-13所示为LA75520K型中频集成电路的引脚排列示意图。

图2-2-14所示为LA75520K型中频集成电路的内部电路结构方框图。图中示出了中频放大、视频检波和伴音解调的处理过程。

图2-2-13 LA75520K型中频集成电路的引脚排列示意图

图2-2-14 LA75520K型中频集成电路的内部电路结构方框图

2.2.10 M52760型中频集成电路

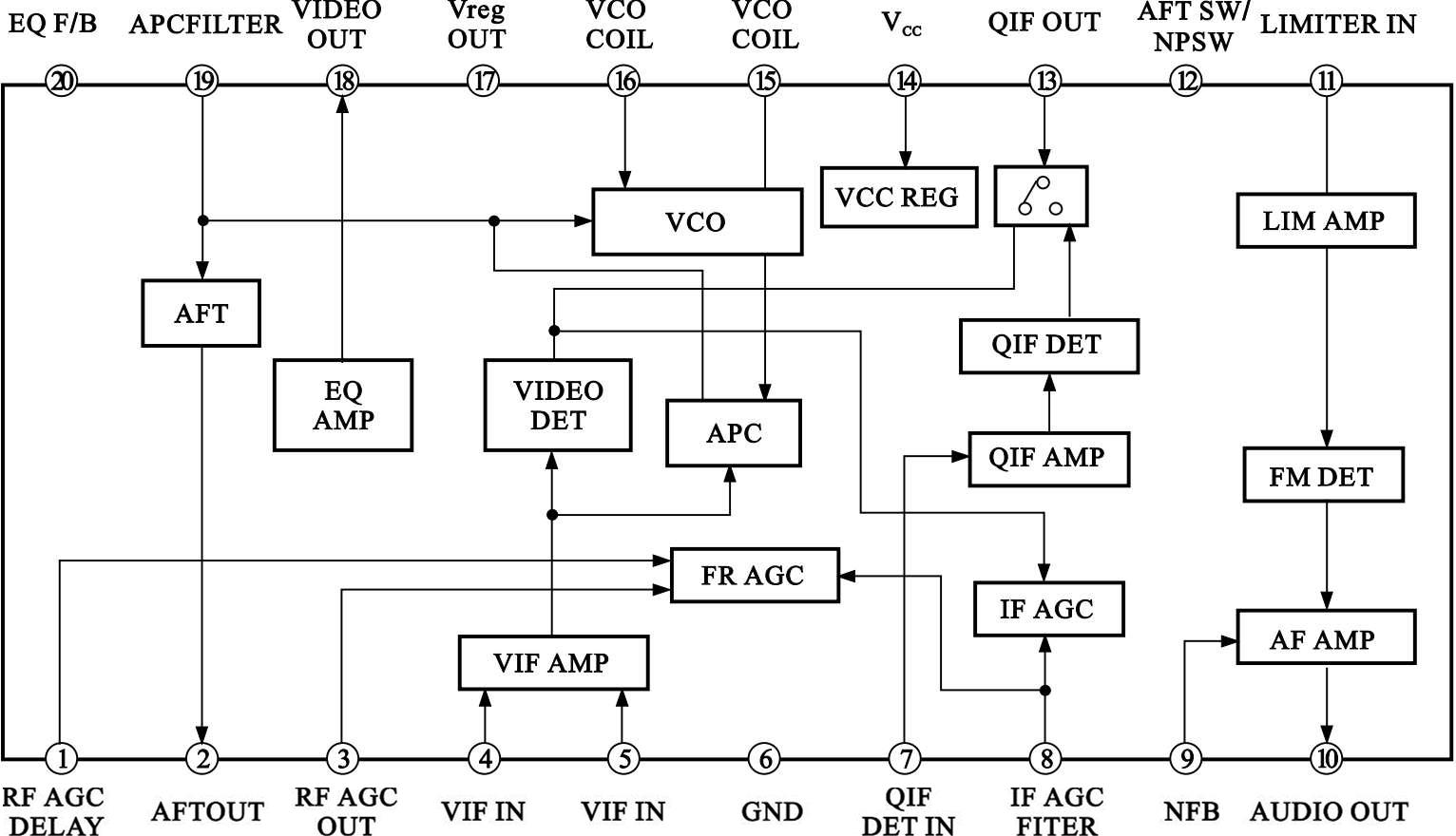

图2-2-15所示为M52760型中频集成电路的内部电路结构方框图。图中示出了中频放大、视频检波和伴音解调的处理过程。

图2-2-15 M52760型中频集成电路的内部电路结构方框图

2.2.11 TDA1 0060型中频集成电路

图2-2-16所示为TDA10060型中频集成电路的内部电路结构方框图。

图2-2-16 TDA10060型中频集成电路的内部电路结构方框图

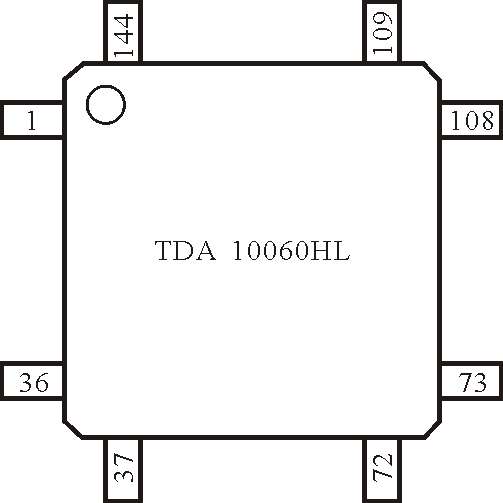

图2-2-17所示为TDA10060型中频集成电路的引脚排列图。

图2-2-17 TDA10060型中频集成电路的引脚排列图 kpYuWE9qsH7VcWId+P39bbXkPEKcz4UZTI2CsT2rP3MO6ge9Xq7D1D7IQ305SFnk
