BP神经网络的全称为Back-Propagation Network，即反向传播网络。BP神经网络作为人工神经网络中应用最广的算法模型，具有完备的理论体系和学习机制。它模仿人脑神经元对外部激励信号的反应过程，建立多层感知器模型，利用信号正向传播和误差反向调节的学习机制，通过多次迭代学习，成功地搭建出处理非线性信息的智能化网络模型。

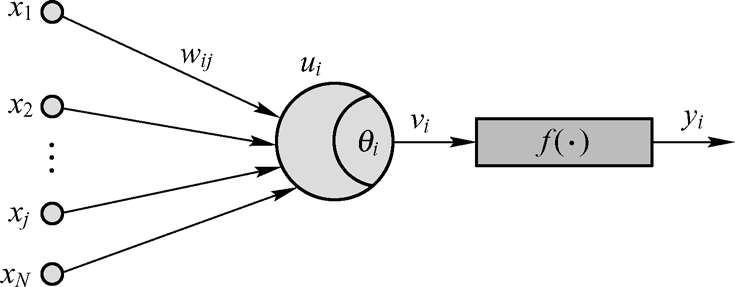

单层BP神经网络如图1-1所示。其中，x j (j=1,2,…,N)为神经元j的输入信号，w ij 为连接权重；u i 为输入信号线性组合后的输出，也是神经元i的净输入；θ i 为神经元的阈值；v i 为经阈值调整后的值；f(●)为神经元的激励函数。输入信号在单层感知器中传递的数学模型为：
图1-1 单层BP神经网络示意图

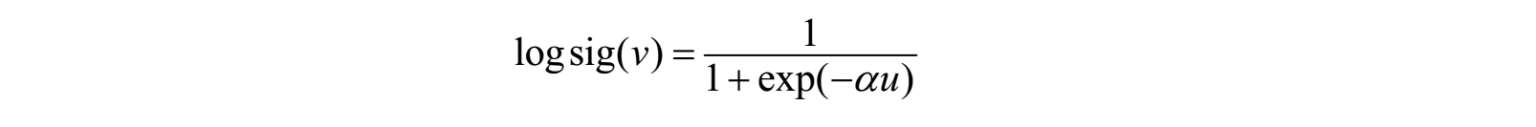

f(●)为BP神经元的激励函数，比较常见的激励函数包括logsig函数、tansig函数等。以logsig函数为例，其表达式为：
其中， α 为常数。
对于tansig函数，其表达式为：
其中， α 为常数
多层神经网络的结构如图1-2所示，原理与单层神经网络一样，本书将在后面的章节中进行详细介绍。
图1-2 多层BP神经网络结构示意图
MATLAB神经网络工具箱中包含了许多用于BP神经网络分析与设计的函数，其中BP神经网络常用的函数如表1-1所示。

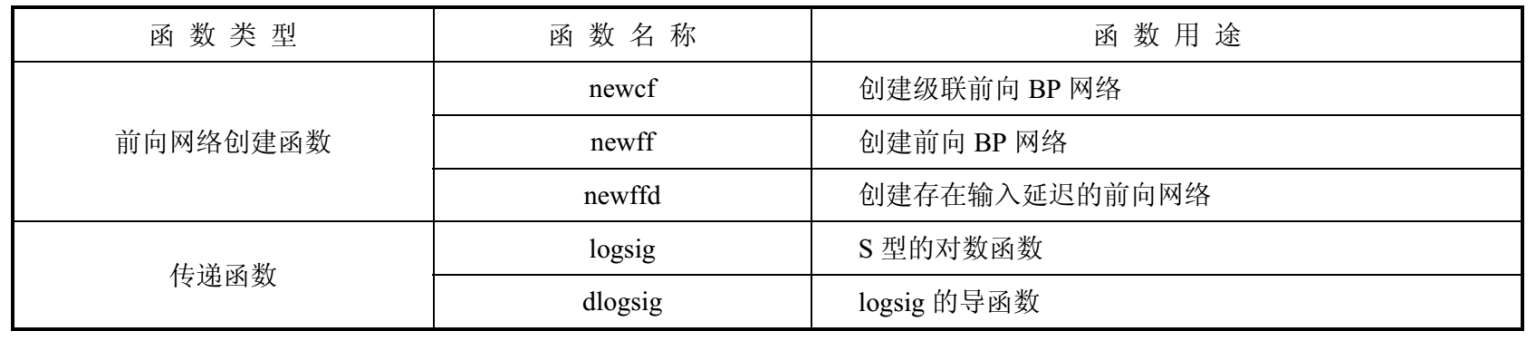

表1-1 BP神经网络的常用函数表
续表
本节将简要介绍其中比较常用的函数。
该函数用于创建级联前向BP神经网络，调用格式为：
① net=newcf
② net=newcf(PR,[S1,S2,…,S(N-1)],{TF1,TF2,…,TF(N-1)},BTF,BLF,PF)
③ net = newcf(P,T,[S1,S2,…,S(N-l)],{TF1,TF2,…,TFN}, BTF,BLF,PF,IPF,OPF,DDF)
其中，
net=newcf：用于在对话框中创建一个BP神经网络；
PR：每组输入（共有R组输入）元素的最大值和最小值组成的R×2维矩阵；
Si：第i层的长度，共计N-1层；
TFi：第i层的传递函数，默认为“tansig”；
BTF：BP网络的训练函数，默认为“trainlm”；
BLF：权值和阈值的BP学习算法，默认为“learngdm”；
PF：网络的性能函数，默认为“mse”；
值得注意的是，参数TFi可以采用任意的可微函数，如tansig、logsig和purelin等；训练函数可以是任意的BP训练函数，如trainlm、trainbfg、trainrp和traingd等。
实际测试表明，traingd比trainlm要慢得多，但由于它占用内存比较少，所以不存在死机的问题，对于配置比较低的计算机可以考虑用该训练函数。
该函数用于创建一个前向BP网络，调用格式为：
① net=newff
② net=newff(PR,[S1,S2,…,S(N-l)],{TF1,TF2,…,TFN}, BTF,BLF,PF,IPF,OPF,DDF)
③ net=newff(P,T,[S1,S2,…,S(N-l)],{TF1,TF2,…,TFN}, BTF,BLF,PF,IPF,OPF,DDF)
其中，
net=newff：用于在对话框中创建一个前向BP网络。
其他参数含义见newcf。
该函数用于创建一个存在输入延迟的前向网络。调用格式为：
① net=newfftd
② net=newfftd(PR,[S1,S2,…,S(N-l)],{TF1,TF2,…,TFN}, BTF,BLF,PF)
③ net=newfftd(P,T,ID,[S1,S2,…,S(N-l)],{TF1,TF2,…,TFNl},BTF,BLF,PF,IPF,OPF,DDF)
其中，
net=newfftd：用于在对话框中创建一个BP网络；
ID：输入延迟向量；
其他参数参见newcf。
该函数为梯度下降权值/阈值学习函数，它通过神经元的输入和误差，以及权值和阈值的学习速率来计算权值/阈值的变化率。调用格式为：
① [dW,ls]=learngd(W,P,X,N,A,T,E,gW,gA,D,LP,LS)
② [db,ls]=learngd(b,ones(1,Q),Z,N,A,T,E,gW,gA,D,LP,LS)
③ info=learngd(code)
其中，
W：S×R维的权值矩阵；
b：S维的阈值向量；
P：Q组R维的输入向量；
ones(1,Q)：产生一个Q维的输入向量；
Z：Q组S维的加权输入向量；
N：Q组S维的输入向量；
A：Q组S维的输出向量；
T：Q组S维的层目标向量；
E：Q组S维的层误差向量；
gW：与性能相关的S×R维梯度；
gA：与性能相关的S×R维输出梯度；
D：S×S维的神经元距离矩阵；
LP：学习参数，可通过该参数设置学习速率，设置格式如LP.lr=0.01；
LS：学习状态，初始状态下为空；
dW：S×R维的权值或阈值变化率矩阵；
db：S维的阈值变化率向量；
ls：新的学习状态；
learngd(code)：根据不同的code值返回有关函数的不同信息，包括以下内容。
pnames—返回设置的学习参数；
pdefaults—返回默认的学习参数；
needg—如果函数使用了gW或gA，则返回1。
该函数为梯度下降动量学习函数，它利用神经元的输入和误差、权值/阈值的学习速率和动量常数来计算权值/阈值的变化率。调用格式为：
① [dW,LS]=learngdm(W,P,Z,N,A,T,E,gW,gA,D,LP,LS)
② [db,LS]=learngdm(b,ones(1,Q),Z,N,A,T,E,gW,gA,D,LP,LS)
③ info=learngdm(code)
各参数的含义请参见learngd。
该函数用于对神经网络进行训练。调用格式为：
① [net,tr,Y,E,Pf,Af]=train(NET,P,T,Pi,Ai)
② [net,tr,Y,E,Pf,Af]=train(NET,P,T,Pi,Ai,VV,TV)
其中，
NET：待训练的神经网络；
P：网络的输入信号；
T：网络的目标，默认为0；
Pi：初始的输入延迟，默认为0；
Ai：初始的层次延迟，默认为0；
VV：网络结构确认向量，默认为空；
net：函数返回值，训练后的神经网络；
tr：函数返回值，训练记录（包括步数和性能）；
Y：函数返回值，神经网络输出信号；
E：函数返回值，神经网络误差；
Pf：函数返回值，最终输入延迟；
Af：函数返回值，最终层延迟。
NET=init(net)
其中，
NET：返回参数，表示已经初始化后的神经网络；
net：待初始化的神经网络。
NET为net经过一定的初始化修正而成。修正后，前者的权值和阈值都发生了改变。
传递函数的作用是将神经网络的输入转换为输出。
① a = purelin(n);
② a = tansig(n);
③ a = logsig(n);
④ a = hardlim(n);

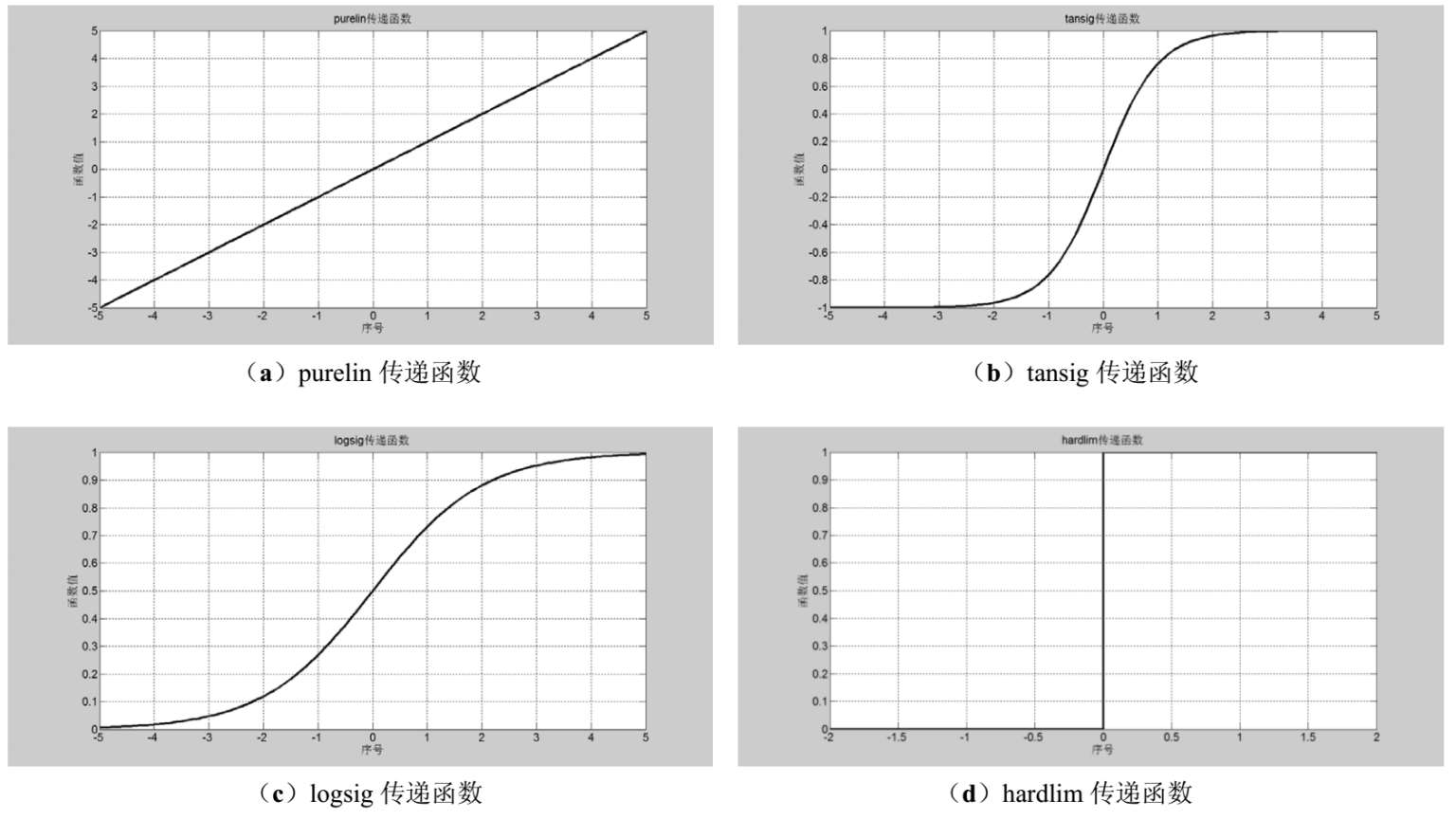

各类传递函数的变化情况如图1-3所示。
图1-3 神经网络传递函数的变化情况

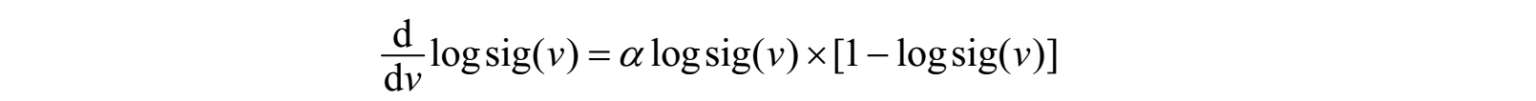

值得注意的是，对logsig函数求导，有：

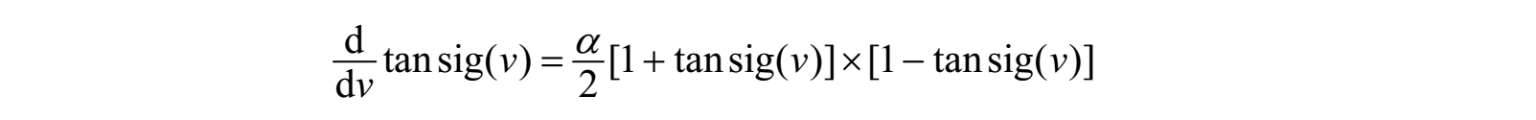

对于tansig函数，其导数为：
其中， α 为常数。
logsig函数和tansig函数的这些性质十分重要，因为BP神经网络的学习采用的是基于最小二乘的误差反向传递算法，学习时采用的步长与误差的梯度成正比，而误差的梯度通常是大量传递函数导数的线性叠加。因此，将导数运算转换为乘法运算可以节省大量的计算时间，同时也提高了运算的精度，这对于编程设计与使用神经网络是有极大好处的。
