使用“延伸实体”工具可以增加草图曲线（直线、中心线或圆弧）的长度，使得要延伸的草图曲线延伸至与另一草图曲线相交。
用户可通过以下方式来执行“延伸实体”命令：
●在命令管理器的“草图”选项卡中单击“延伸实体”按钮
。
●在“草图”工具条中单击“延伸实体”按钮
。
●选择“工具”|“草图工具”|“延伸”命令。
执行“延伸实体”命令后，指针由
变为

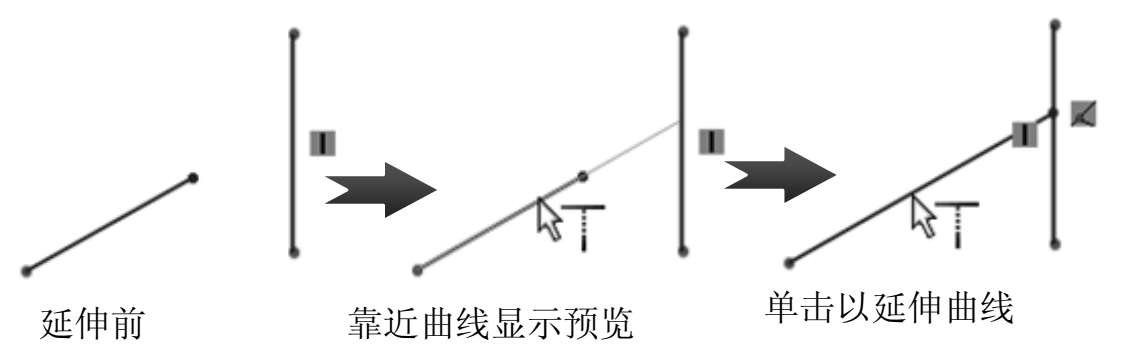

。在图形区将指针靠近要延伸的曲线，随后将红色显示延伸曲线的预览，单击曲线将完成延伸操作，如图3-58所示。
图3-58 延伸曲线
若要将曲线延伸至多个曲线，第一次单击要延伸的曲线可以将其延伸至第1相交曲线，再单击可以延伸至第2相交曲线。
