1.14 PCB的烘干
吸潮水平与时间的关系
PCB在无铅工艺条件下，属于湿度敏感材料。如果不进行防潮包装，3个月后吸潮就可能引发PCB焊接时分层，如图1-81所示。

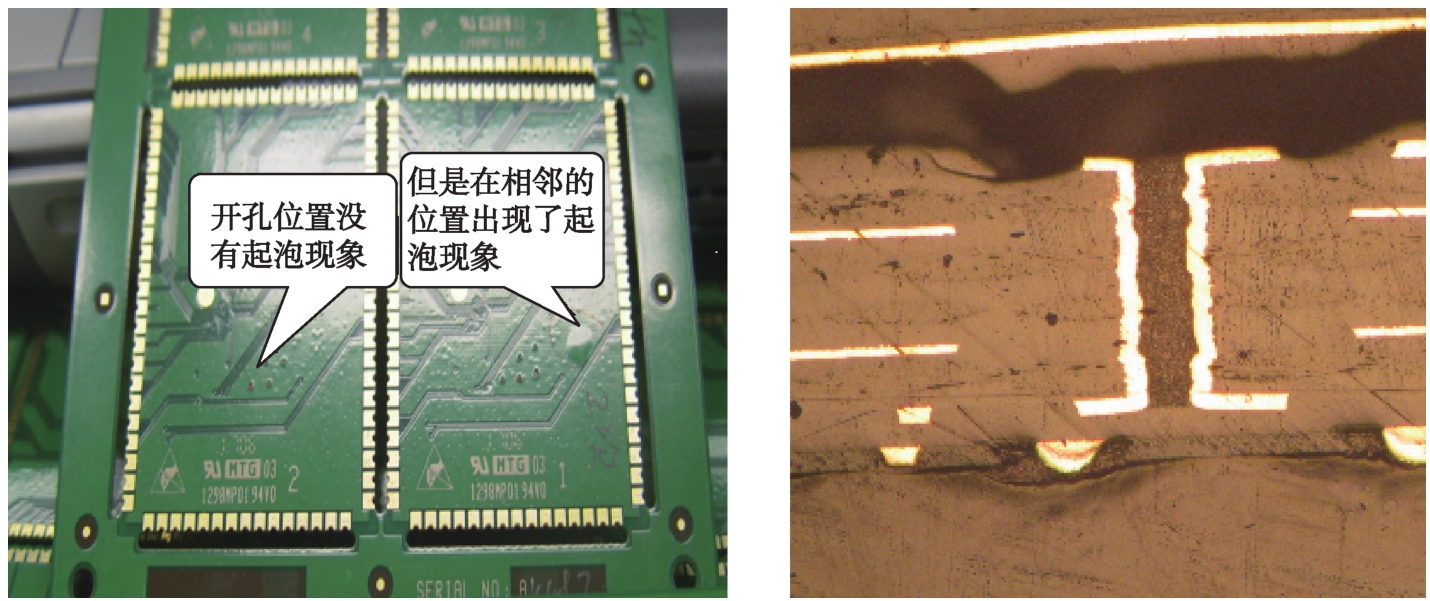

图1-81 分层
表1-4、表1-5分别为PCB吸潮3个月和4.5个月后烘干失重的数据，虽然失重率与烘干温度、时间有关，但同样条件下的失重率反映了PCB的吸潮水平，对比125℃、2h的烘干条件下储存3个月与4.5个月的烘干失重率数据，我们可以得出这样一个结论：PCB的吸潮量或水平并非与储存时间呈线性关系，而是表现为加速吸潮的关系。

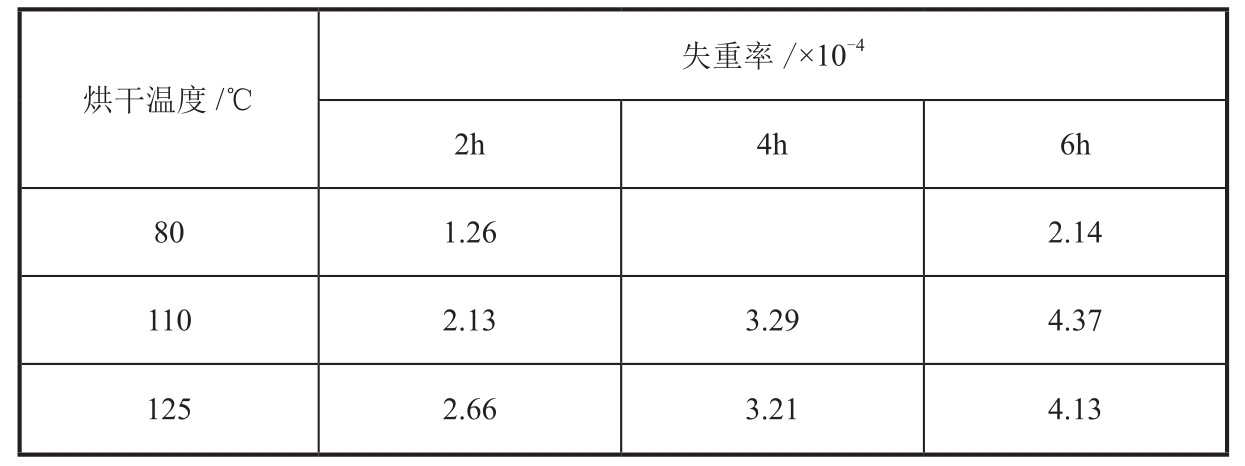

表1-4 储存3个月的吸潮水平

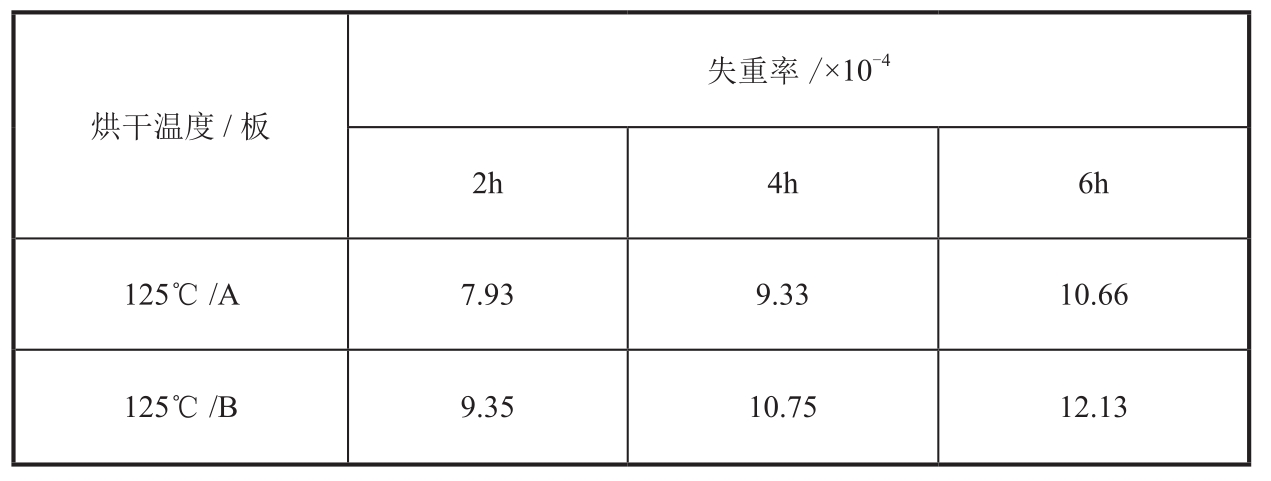

表1-5 储存4.5个月的吸潮水平
烘干
为了保证PCB的含水量低于0.1%，生产上一般采用125℃/5h的烘干工艺，这个条件远低于IPC标准规定的时间，但是实践表明是可行和有效的。
由于无铅PCB焊接温度很高，吸潮后很容易分层。因此，无铅PCB的储存期不要超过6个月，这是一个重要的经验！
