在建模过程中，需要频繁地选择操作对象，SolidWorks 默认的工作状态是选择命令状态，指针形状为箭头
。用户可以通过以下方法从其他的命令状态转换到选择命令状态：
（1）按Esc键，退出当前命令状态。
（2）单击当前命令状态下属性管理器的按钮
。
（3）单击“标准”工具栏中的按钮
。
（4）在图形区单击鼠标右键，在弹出的快捷菜单中选取“选择”方式，如图1-45所示。
图1-45 右键菜单
SolidWorks 为正确选择对象提供了很多支持，包括选择类型显示、选择过滤器和选择其他等。常用选择方法如下所述。
1.用指针选择
当指针指向某一对象时，单击鼠标左键可选择该对象，其所在的特征会在 FeatureManager设计树中高亮显示。
在进行交互操作时，指针提供了重要的反馈信息。在图形区指针通常由两个图标组成：一个表示当前执行的任务；另一个表示当前所指的对象。当指针指到不同的对象时，将发生相应的变化，如图 1-46 所示。因此，通过指针的变化，用户可快速了解当前进行的操作和操作的位置。例如，当指针指向“拉伸 1”的边线时，指针变为如图 1-46（a）所示形状；当指针指向“切除-拉伸 1”的面时，指针变为如图 1-46（b）所示形状；当指针指向“圆角 1”的面时，指针变为如图1-46（c）所示形状。

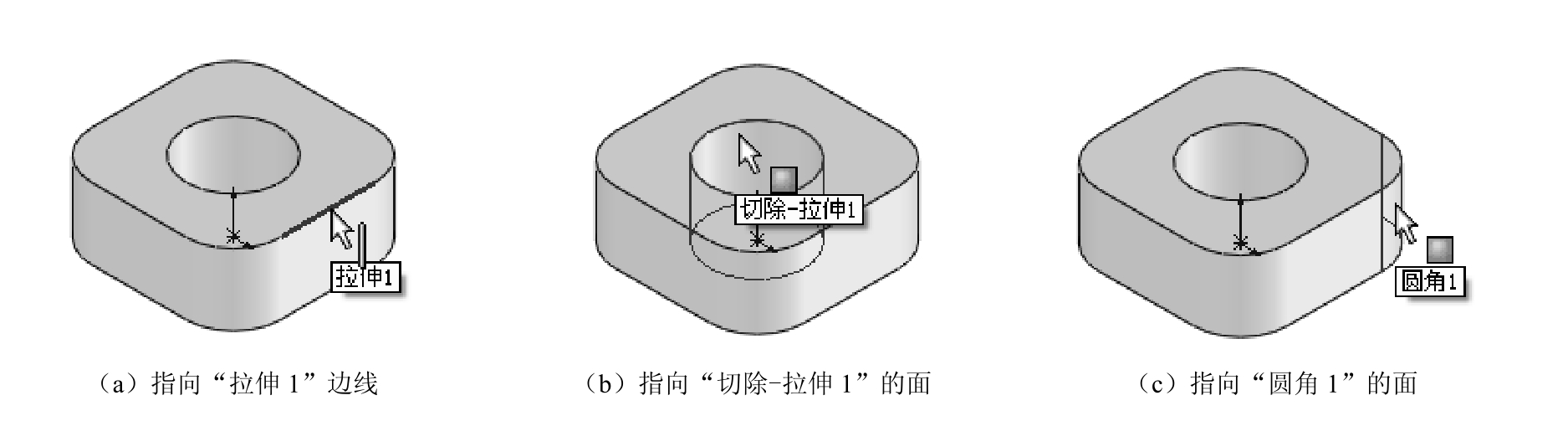

图1-46 指针形状
2.通过FeatureManager设计树进行选择
通过 FeatureManager 设计树可选择模型中的特征、草图等层次的对象，在 FeatureManager设计树中选择的对象会在图形区中高亮显示。按下Shift键可以一次选择两个不相邻节点之间的所有对象；按下Ctrl键可以选择多个对象。
3.框选取、套索选取
当采用“框选取”与“套索选取”时，从左向右拉框，是窗口方式，只有被完全框住的对象才能被选中；从右向左拉框，是交叉窗口方式，被框住的和与框相交的对象均被选中。
4.选择其他
当模型复杂、特征密集时，还可使用“强劲选择”按钮
（位于标准工具栏中“选择”按钮
的下拉菜单中）。“强劲选择”命令允许在零件中选择所有满足所定义的特定准则的实体（边线、环、面或特征）。
在对象边线目标附近，单击鼠标右键，在弹出的快捷菜单中选择项目，如“线段的中点”、“选择环”等。
