1.4 视图的控制

在用 SolidWorks 创建三维模型时,需要不断地调整视图,因此,熟练掌握视图的操作技能十分重要。SolidWorks 主要的视图控制命令集中在“视图”工具栏、“标准视图”工具栏(如图 1-38、1-39 所示)、“视图”菜单栏(如图 1-40 所示)、图形区的右键菜单(如图 1-41 所示)及“视图(前导)”工具栏中。

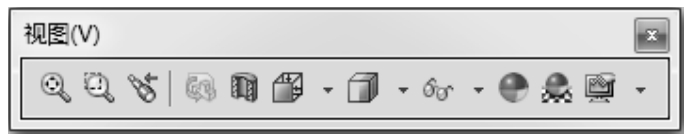

图1-38 “视图”工具栏

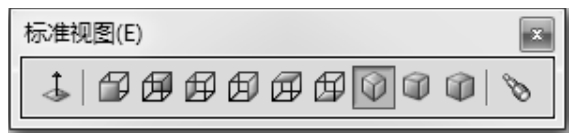

图1-39 “标准视图”工具栏

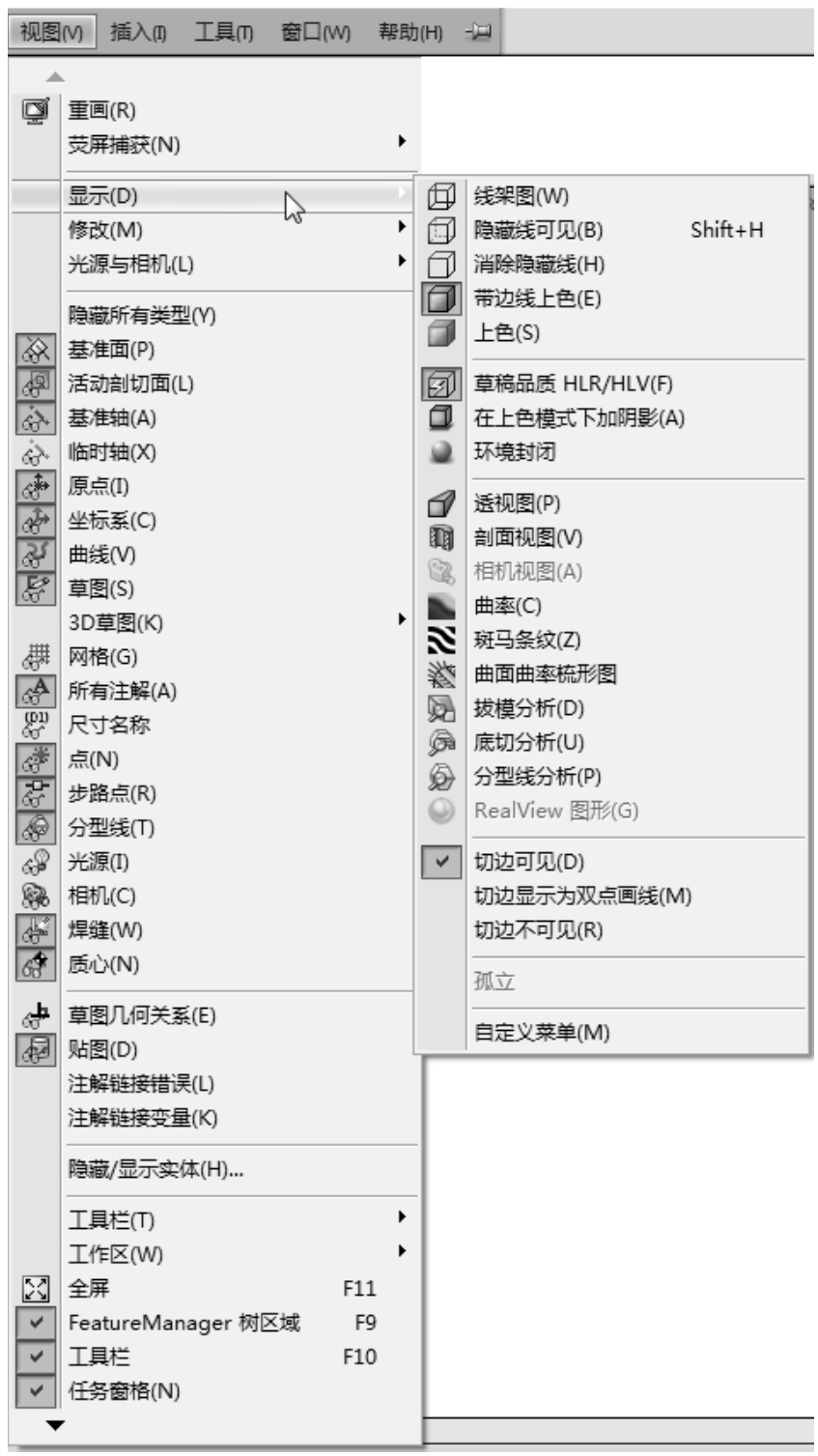

图1-40 “视图”菜单栏

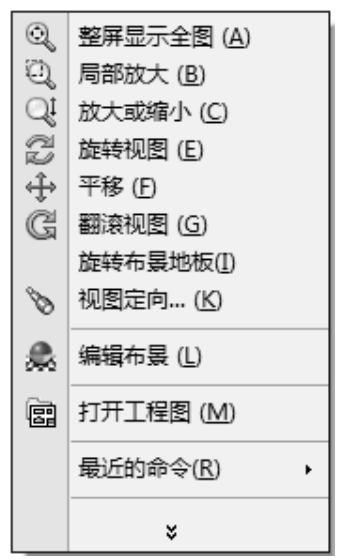

图1-41 图形区的右键菜单

1.视图的定义与控制

在“标准视图”工具栏中单击“视图定向”按钮 (或按空格键),弹出“方向”对话框(参见图 1-42),同时模型四周被投影面包围,用户通过单击对话框中的图标或投影面方便地选择、定制标准视图。

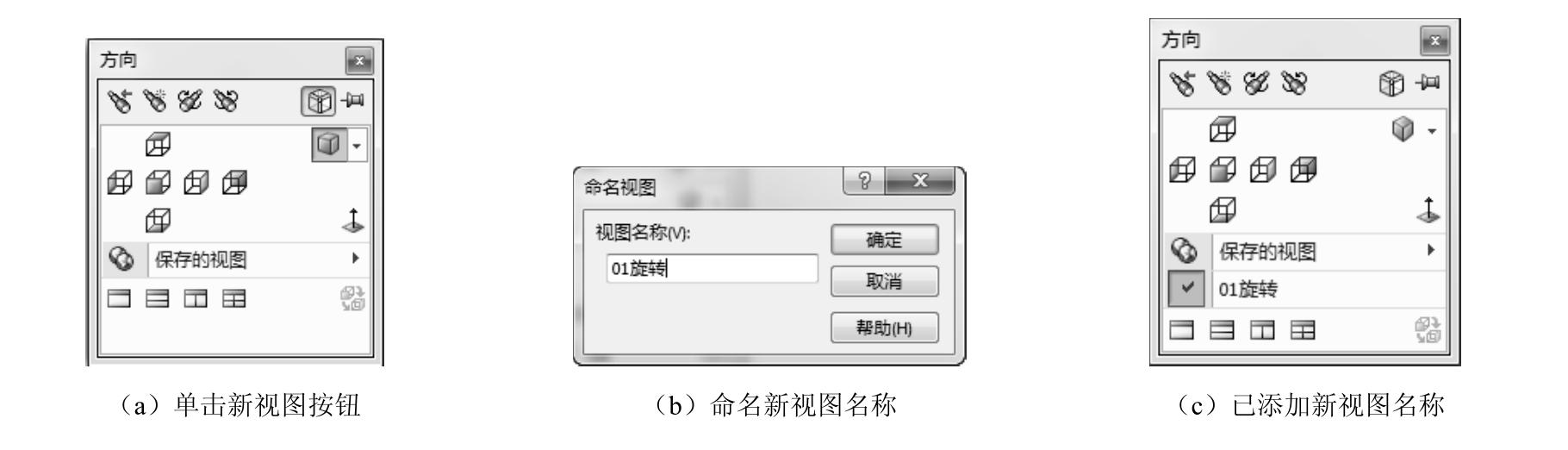

图1-42 创建新视图的过程

当使用某一个视图定向,而这个视图定向又不属于标准的视图定向时,用户可以创建新视图。首先在工作区将模型旋转到需要的位置,按空格键,单击“方向”对话框中的“新视图”按钮 ,在弹出的“命名视图”对话框中输入视图名称(如图 1-42 所示),单击“确定”按钮。以后就可以方便地调用该视图定向了。

当操作平面不与 SolidWorks 定义的基准面正交,而又需要对这些斜面进行操作时,可以将这些斜面作为构建标准视图的基准,重新定义标准视图。选中斜面后单击“方向”对话框中“更新标准视图”按钮 就可以完成此功能。单击“重设标准视图”按钮 ,可以恢复到系统默认的标准视图设置。

单击“方向”对话框中的“固定”按钮 ,该按钮变为 ,好像钉在墙上的图钉,该对话框会一直显示在工作环境中,方便用户经常变换视图的操作。

要想回到上一视图,单击“视图”工具栏中的“上一视图”按钮 即可。SolidWorks 保存了用户切换视图的过程。

用户选择一个面后,单击“标准视图”工具栏中的“正视于”按钮 (或按“Ctrl+8”组合键),可以将该平面调整为平行于屏幕面向操作者。其他各标准视图的显示效果见表1-1。

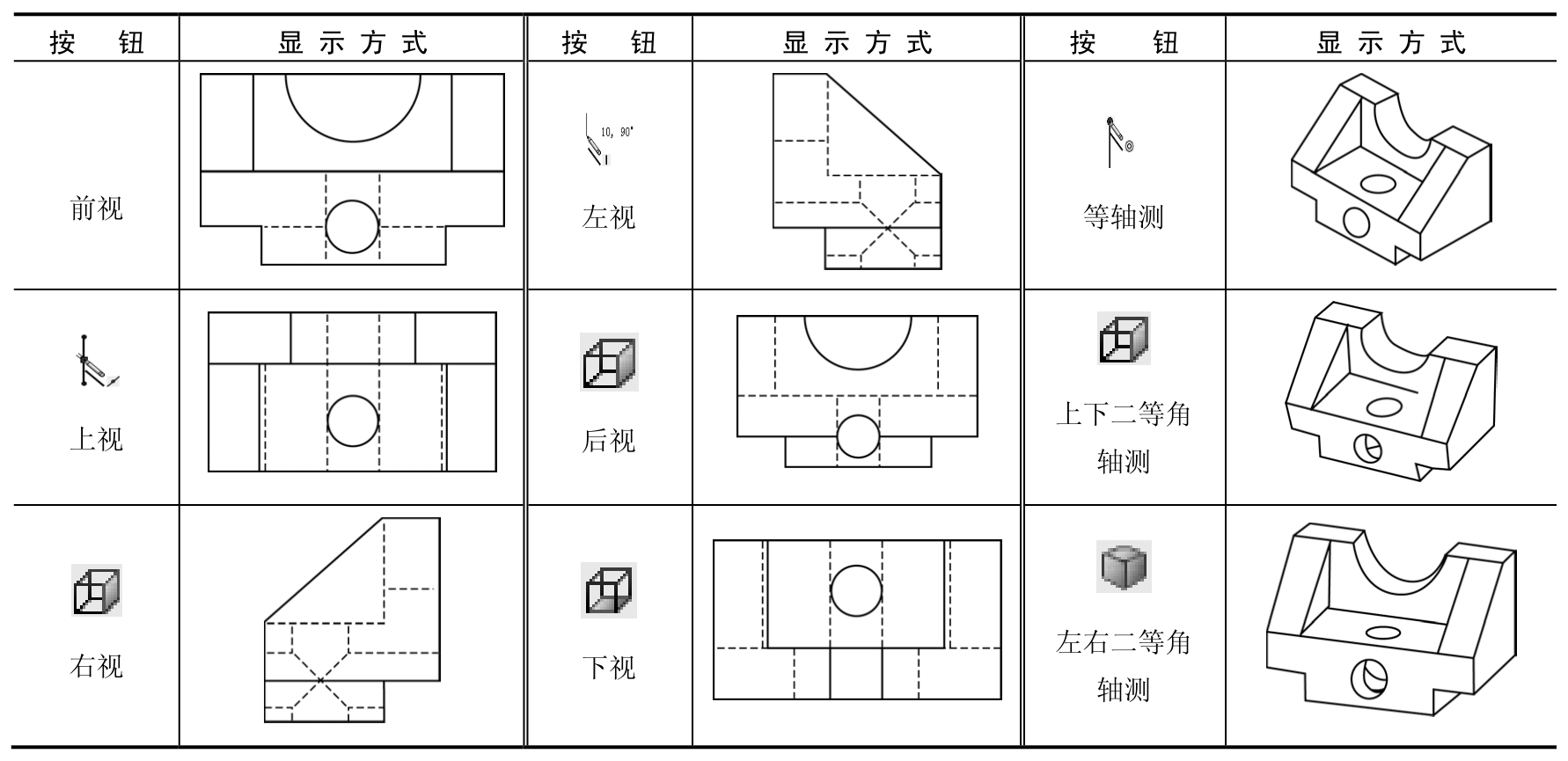

表1-1 标准视图的显示效果

2.视图调整

除用前面介绍的按钮调整视图外,还可以利用键盘和鼠标对视图进行调整,这是提高工作效率的有效手段。键盘和鼠标的按键及其功能见表1-2。

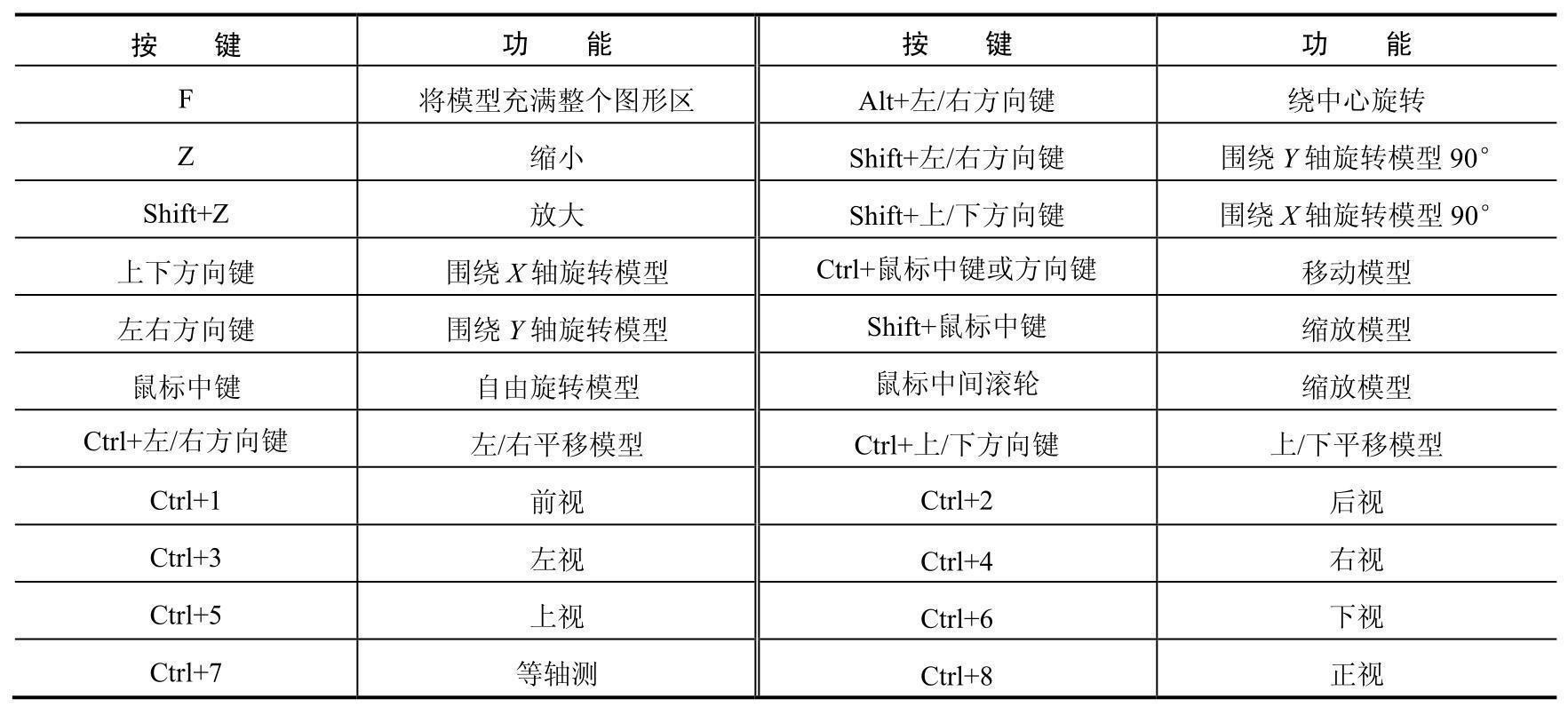

表1-2 键盘和鼠标的按键及其功能表

3.窗口分割

SolidWorks 窗口可以根据需要进行分割。单击“视图(前导)”工具栏中的“视图定向”按钮 ,在弹出的菜单中单击“四视图”按钮 ,图形区分为四个部分,如图 1-43 所示。四视图中带有的“视图(前导)”工具栏是激活的。

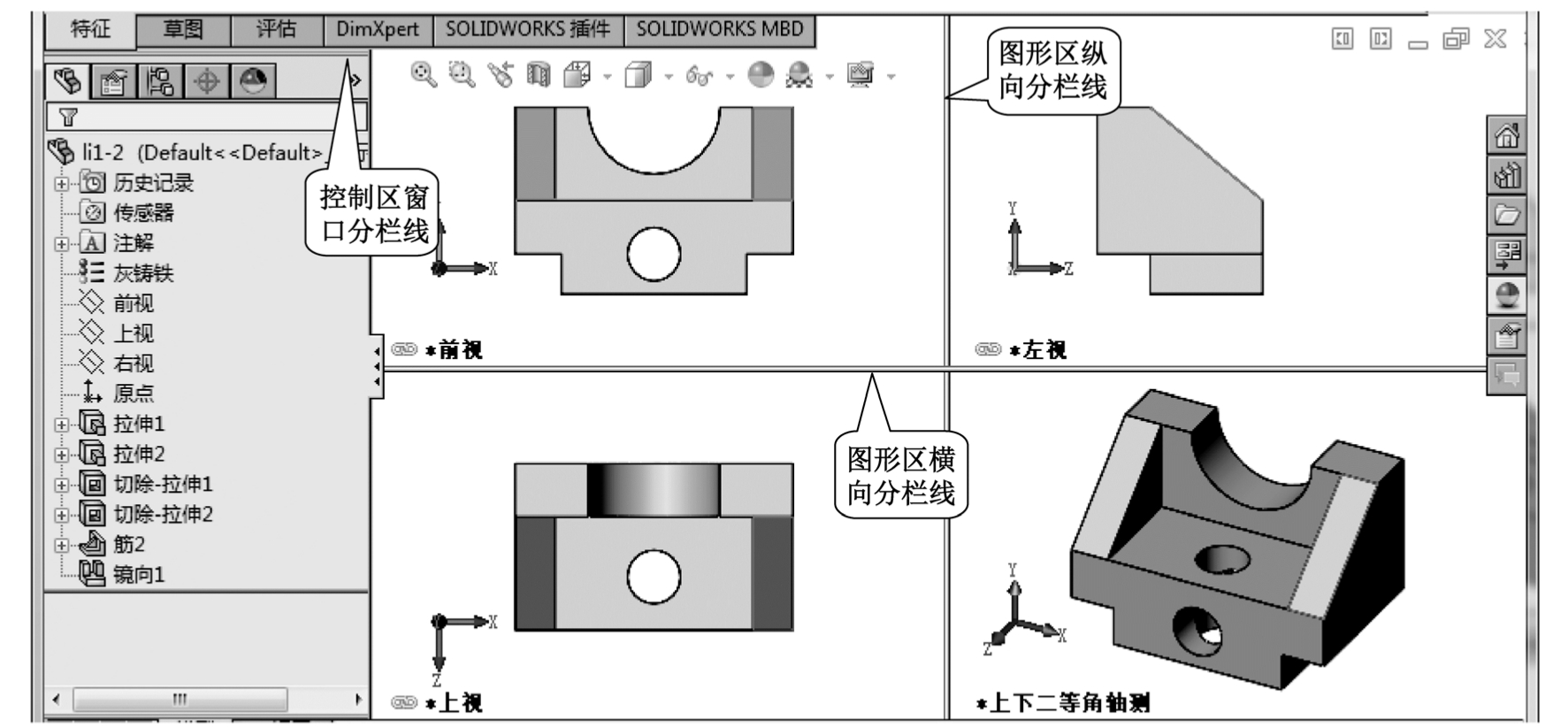

图1-43 SolidWorks的窗口分栏线

拖动“分栏线”可控制视图显示区域的大小(参见图 1-43)。如果将纵向分栏线拖动到图形区域的最左边(或最右边),视图变成竖直二视图。同理,如果将横向分栏线拖动到图形区域的最上边(或最下边),视图变成水平二视图。双击分栏线可取消该方向分栏。

控制区的上方有一个窗口“分栏线”(见图 1-43),向下拖动该“分栏线”可将控制区分为两个部分,用于显示不同的管理器(参见图 1-44,分别显示“特征设计树”和“配置管理器”)。只要将“分栏线”再移回原处,即可取消分割。

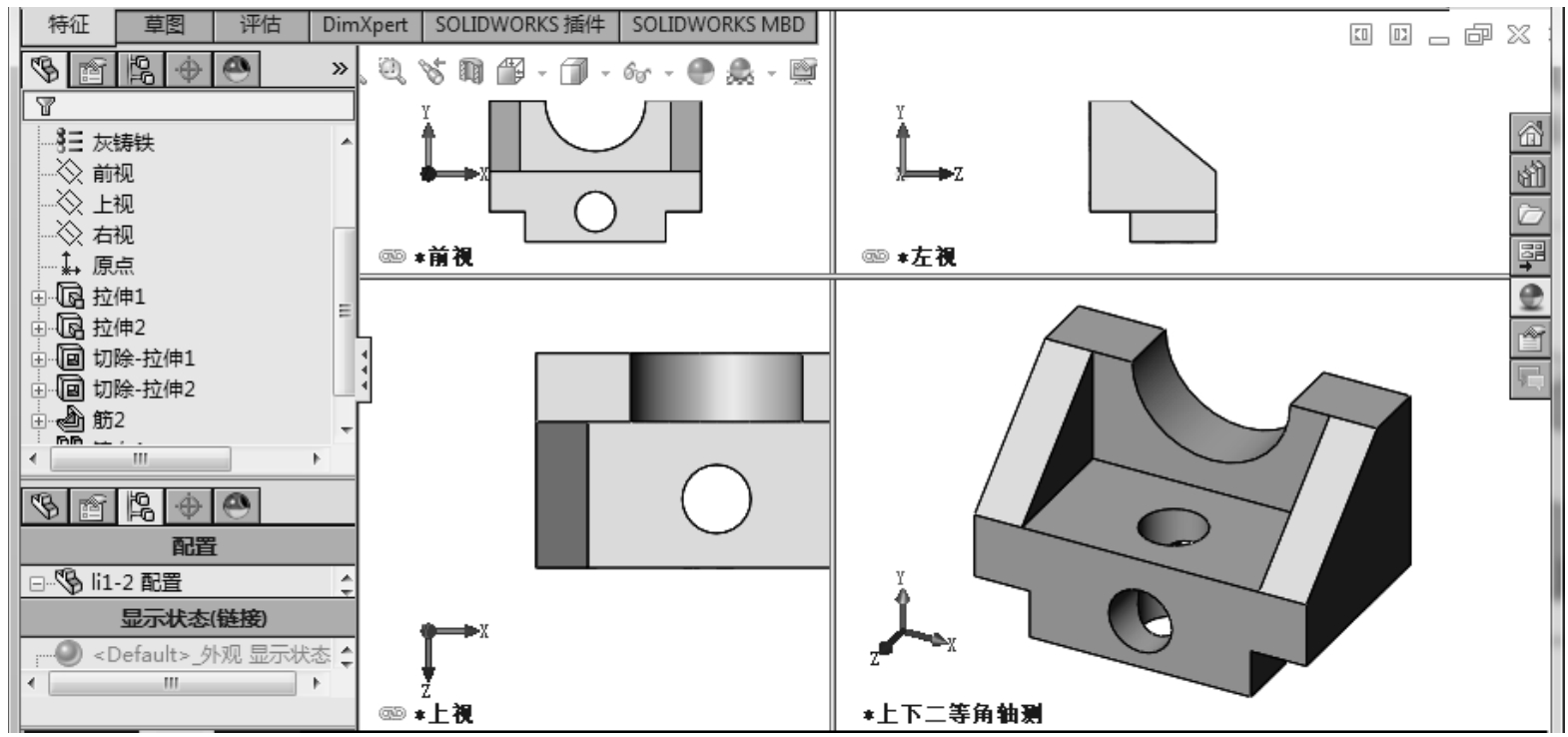

图1-44 分割的SolidWorks工作窗口 vIs8Mh+zdaNWqzEAr+ctwlYeKrqNSDGGRaQ4ADQKIsNsSdOjL7pMCIRUz7EJY63c
