1.3 入门实例

下面通过实例介绍SolidWorks创建三维模型的一般步骤。

1.创建新文件

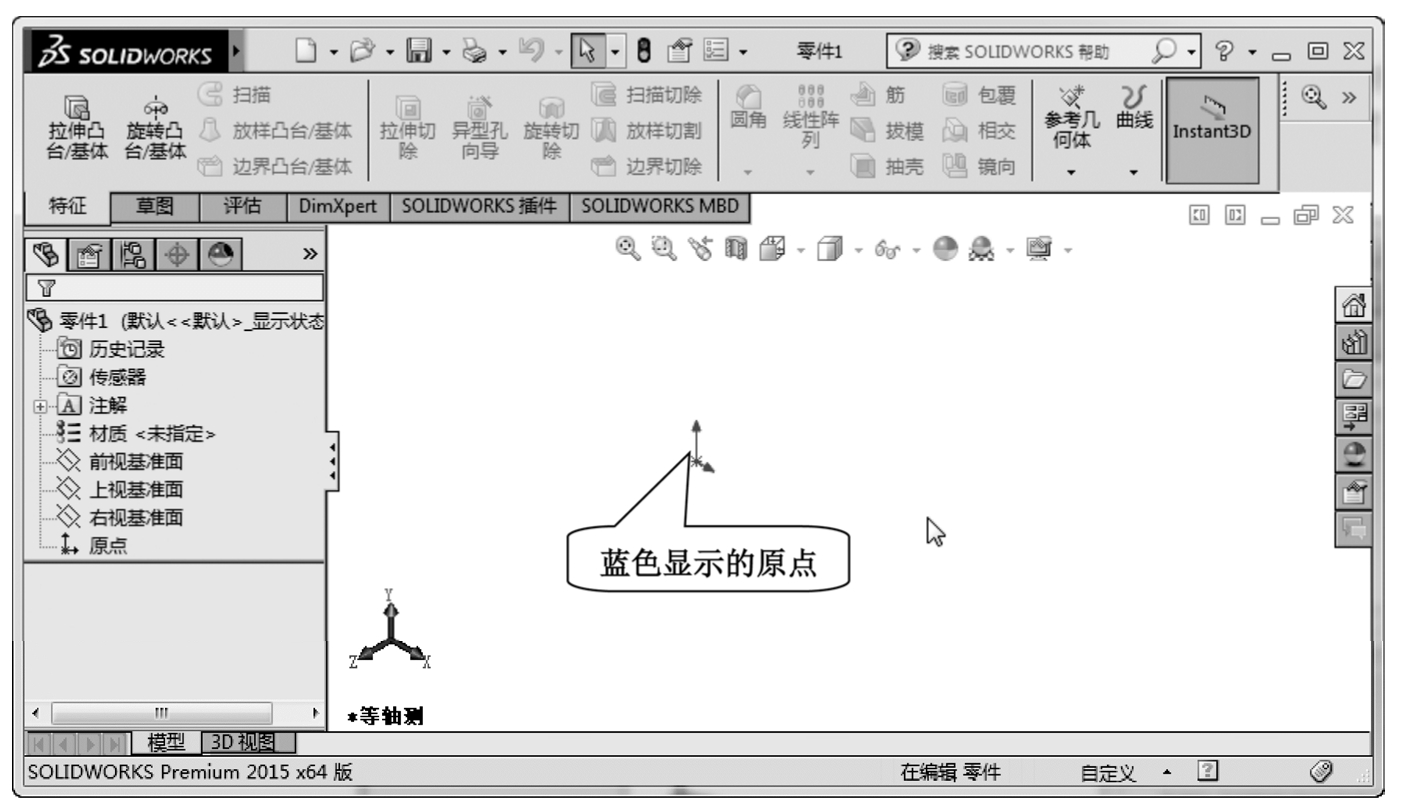

进入 SolidWorks 系统，单击“新建”按钮 ，打开如图 1-2 所示的“新建 SolidWorks 文件”对话框，双击“零件”按钮 （或者选中该按钮后单击“确定”按钮），进入创建零件用户界面，如图1-10所示，系统默认文件名为“零件1”。

2.创建拉伸基体

（1）在命令管理器的“特征”工具栏中，单击“拉伸凸台/基体”按钮 ，屏幕左窗格出现“选择一基准面来绘制特征横断面”提示信息，此时指针的形状变为 ，如图1-11所示。

注： 创建“基体”必须从草图开始，二维草图必须绘制到一个平面上。因此，发出“拉伸凸台/基体”命令后，SolidWorks系统会提示“选择一基准面来绘制特征横断面”的信息。

（2）移动光标到“上视基准面”线上单击。此时，界面显示发生更改，上视基准面与屏幕对齐，同时在控制区“回退控制棒”下面出现“草图 1”，命令管理器中的工具自动切换为“草图”工具栏，如图1-12所示。

（3）单击“草图”工具栏中的“边角矩形”按钮 ，将指针移到“原点 ”处，指针变为 ，表示指针正位于原点上。

（4）在原点 处单击（确定矩形的第一个角点），然后移动指针到另一角点（注意当移动指针时，指针显示了该矩形的尺寸），再次单击即完成矩形绘制。

注： 模型原点显示为蓝色，代表模型的（0，0，0）坐标。当草图为激活状态时，草图原点显示为红色，代表草图的（0，0，0）坐标，常将原点作为定位点。

（5）单击“智能尺寸”按钮 ，指针变为 ，单击水平边线，下移鼠标，出现该边线的尺寸，单击确定尺寸线的位置，系统弹出“修改”对话框，输入 120（见图 1-13），单击 确定，修改尺寸数值。同理标注竖直边线尺寸，尺寸数值为120，如图1-13所示。

（6）单击“视图（前导）”工具栏中的“整屏显示全图”按钮 ，调整视图显示。

（7）单击确认角的“确认”按钮 ，结束并接受草图绘制。系统退出绘制草图状态，并自动进入“凸台-拉伸”属性设置状态，如图1-14所示。

（8）在“方向 1”下，将“给定深度”值改为 60，单击“确定”按钮 ，完成拉伸基体操作，结果如图1-15所示。

3.添加拉伸切除特征

（1）单击“特征”工具栏上的“拉伸切除”按钮 ，将光标移到长方体的上表面单击（参见图1-16）。选择长方体的上表面为“拉伸切除”的草图平面。

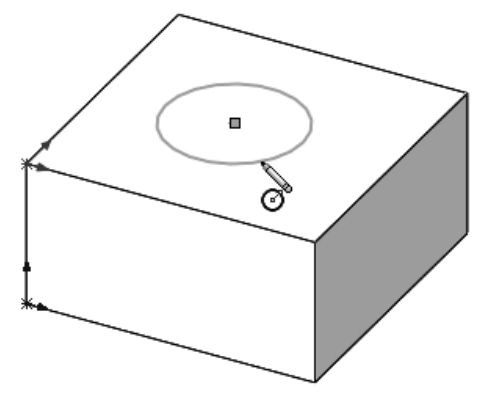

（2）单击“草图”工具栏上的“圆”按钮 ，在长方体上表面绘制一个圆，如图1-17所示。

（3）按“Ctrl+8”组合键（或单击快捷菜单中的“正视于”按钮 ，或单击“视图（前导）”工具栏中“视图定向”按钮 下的“正视于”按钮 ），以使所选平面正对着屏幕，参见图1-18。

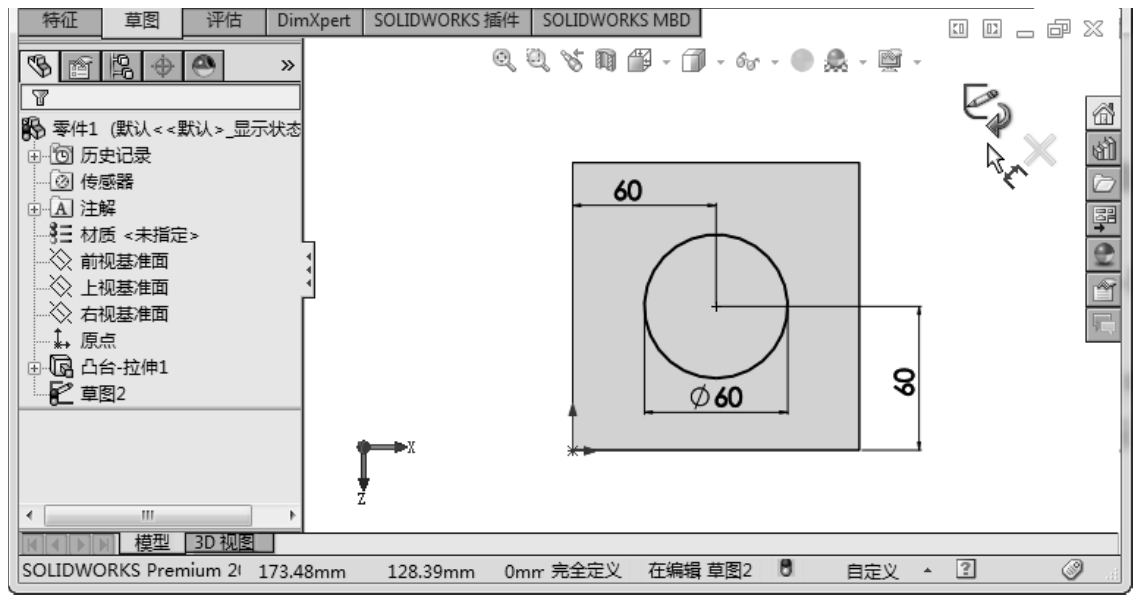

（4）单击“智能尺寸”按钮 ，单击圆边线将圆的直径尺寸设为 60；单击圆边线移动光标至竖直边线处，当出现边线被选中时单击（出现圆心至边线的距离），标出水平定位尺寸 60。同理，标出上下定位尺寸60。此时状态栏提示草图已“完全定义”，如图1-18所示。

（5）单击确认角的“确认”按钮 ，结束并接受草图绘制。系统自动进入“切除-拉伸”属性设置状态。

（6）将左窗格中“方向 1”下的终止条件改为“完全贯穿”（见图 1-19），单击 “确定”按钮 ，完成“切除-拉伸”操作。

（7）按“Ctrl+7”组合键（或单击“视图（前导）”工具栏中“视图定向”按钮 下的“等轴测”按钮 ，将显示变为“等轴测”，结果如图1-20所示。

4.圆角

（1）单击“视图（前导）”工具栏中“显示样式”按钮 下的“隐藏线可见”按钮 （如图1-21所示），将零件变为线框显示。

（2）选择长方体上竖直边线，在弹出的菜单中单击“圆角”按钮 （如图 1-22 所示），将框中“半径”值改为20（如图1-23所示），依次选择其他三棱边。

（3）单击“确定”按钮 ，完成圆角操作，结果如图1-24所示。

注： 系统默认设置“零件/装配体”上的切边显示“为可见”，因此，可看到模型上的切边。

（4）单击“视图”工具栏上的“带边线上色”按钮 ，将显示设置为带边线上色视图。

5.抽壳

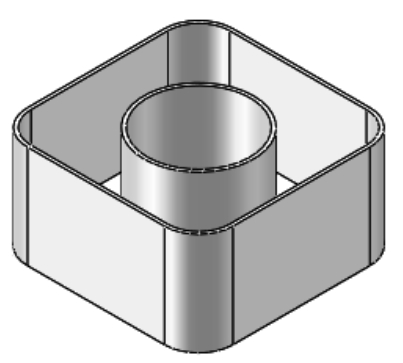

（1）单击“特征”工具栏上的“抽壳”按钮 ，左窗格显示“抽壳”属性管理器。将抽壳厚度设为 2，单击模型的上表面，此时，若不移动光标，光标右侧出现鼠标按钮（如图 1-25 所示），单击鼠标右键（或单击“确定”按钮 ），完成抽壳操作，结果如图1-26所示。

（2）按下鼠标中间滚轮（或通过图形区的右键菜单。或单击“视图”工具栏上的“旋转视图”按钮 ），在视图区拖动鼠标，观看显示结果。

6.修改设计

（1）在 FeatureManager 设计树上单击“凸台-拉伸 1”，图形区的模型上显示出尺寸，如图1-27所示。

（2）双击水平尺寸数值 120，将其改为 180 后，按“回车”键（Enter），结果如图 1-28所示。

（3）将光标移到拉伸高度尺寸60上（参见图1-29），双击尺寸60，在弹出的“修改”对话框中，将拉伸高度改为 30（参见图 1-30），单击标准工具栏的“重建”按钮 （模型高度变为30），再单击“确定”按钮 。

（4）在 FeatureManager 设计树上单击“切除-拉伸 1”，在弹出的菜单中单击“编辑草图”按钮 （参见图1-31），进入“草图2”的编辑，图形区中显示“草图2”的图形及尺寸（参见图1-32）。

（5）在同一水平方向上添加一个φ26 的圆（参见图 1-33），标注两圆的中心距的尺寸为85。此时，状态栏显示草图“欠定义”，因为φ26的圆缺少定位尺寸。

（6）单击确认角的“确认”按钮 ，模型结果如图1-34所示。

（7）移动光标到 FeatureManager 设计树下的“回退控制棒”（光标变为手形），将“回退控制棒”上移到“抽壳1”上方，结果如图1-35所示。

（8）再将“回退控制棒”下移到“抽壳1”下方，恢复原状。

7.保存文件

单击“保存”按钮 ，打开“另存为”对话框（参见图 1-36），用户可以根据自己的需要选择文件的“保存类型”（默认为*.sldprt），将文件重新命名，保存到指定的文件夹中。

8.打开已存在的零件模型

单击“打开”按钮 ，开启“打开”对话框，如图1-37所示。用户可以根据自己的需要打开指定的文件。
