1.2 SolidWorks 2015的用户界面

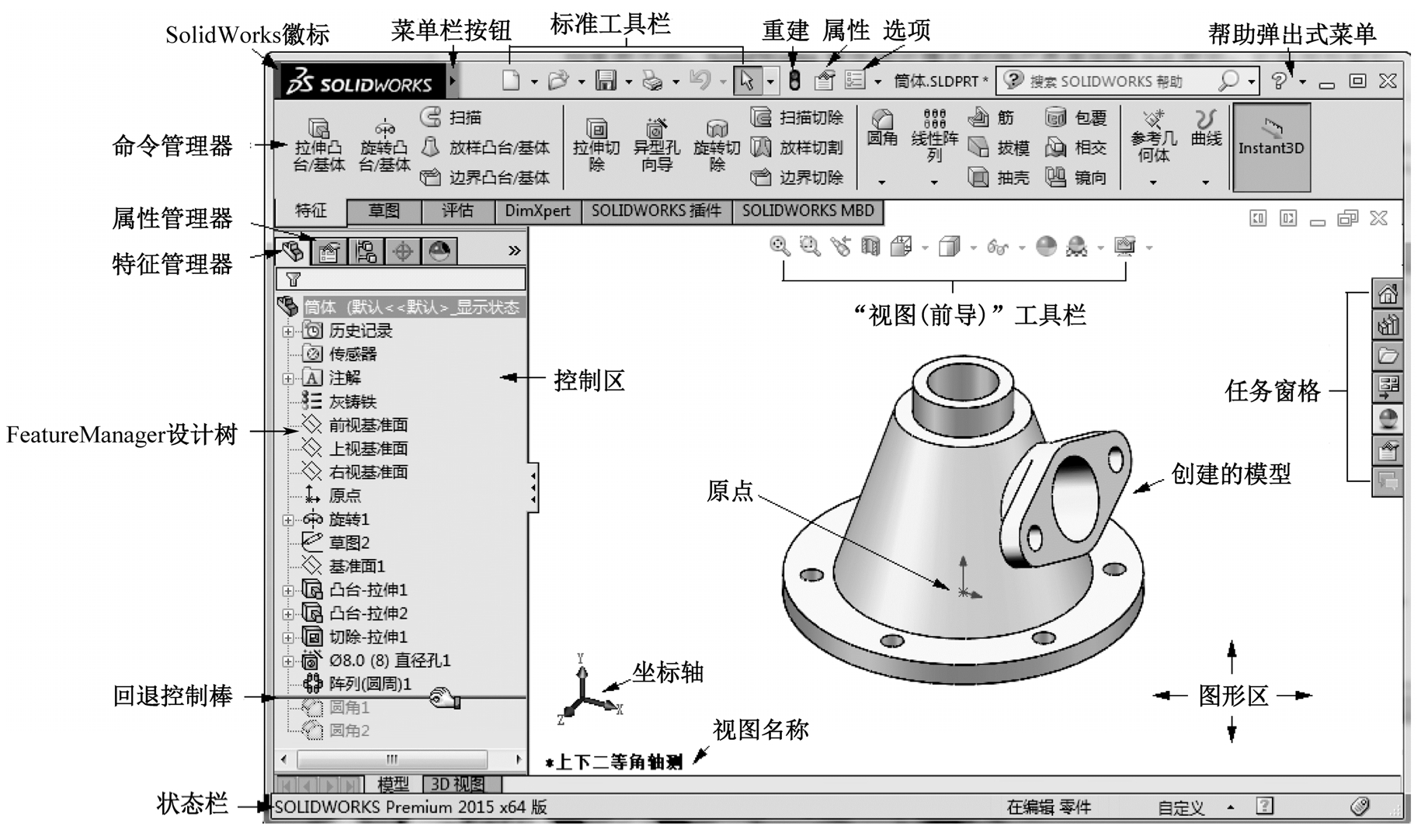

SolidWorks 2015 的用户界面与设计模式有关，三种设计模式下用户界面的菜单与工具栏均有所不同。SolidWorks 2015 零件设计模式的用户界面如图1-3 所示，包括标题栏、菜单栏、工具栏等Windows通用界面要素，其工作区域分为“控制区”和“图形区”两部分。

（1）标题栏：主要用于显示当前文件名和控制当前窗口大小。

（2）菜单栏：当鼠标移动到 SolidWorks 徽标上或单击它时，菜单可见。它包含了几乎所有的 SolidWorks 命令，关键功能都集中在“插入”和“工具”菜单中。菜单与具体的工作环境相对应，在不同的工作环境中菜单及其选项都会有所不同。在具体操作中无效的菜单命令会临时变灰，此时该菜单项不能被用户激活。

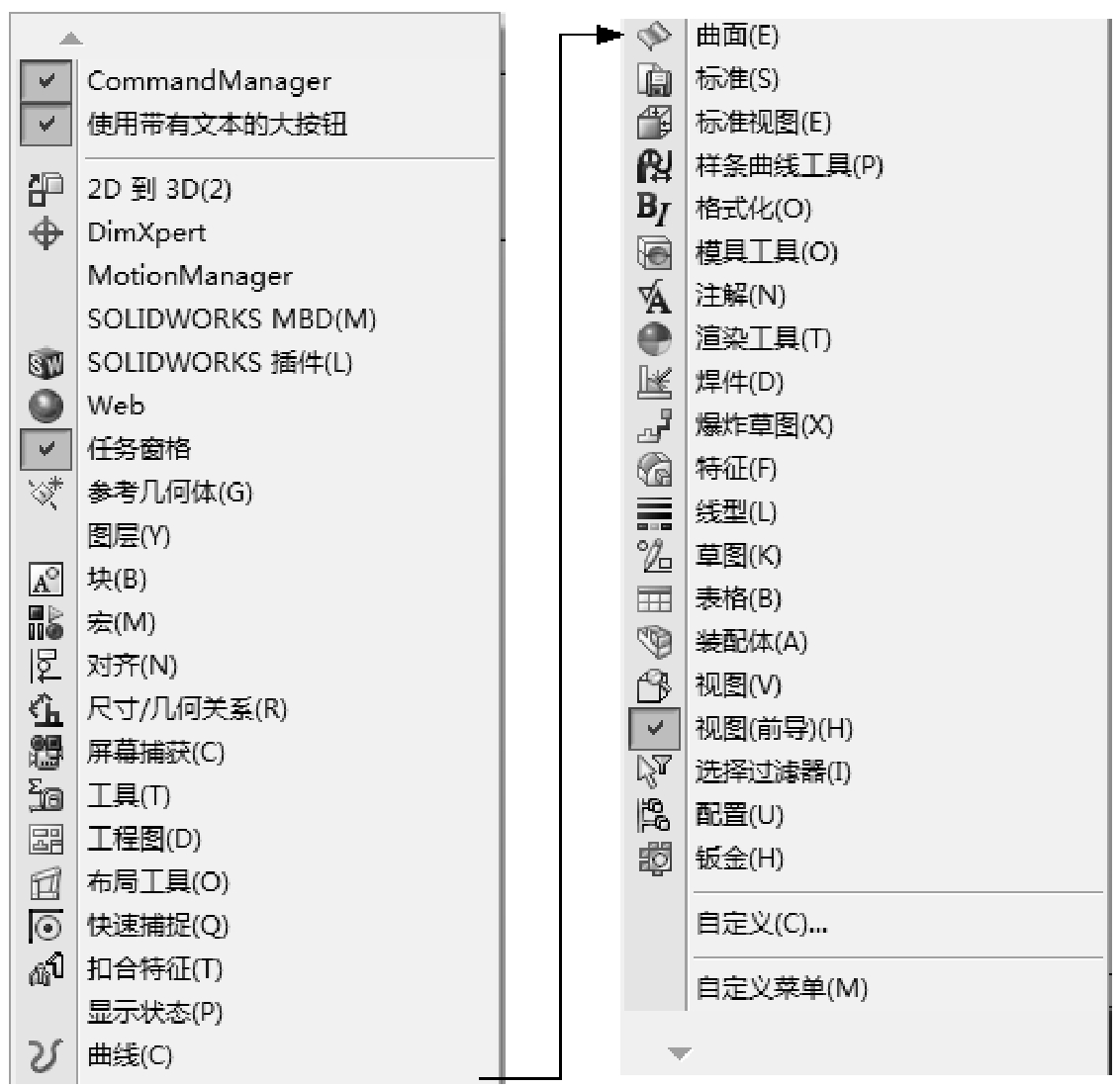

（3）工具栏：将工具按钮分类集中起来，是启动命令的一种快捷方式。用户可以直接单击工具栏上的按钮来实现各种功能。图 1-3 中仅打开了部分常用工具栏，其他工具栏的打开，可通过选择“视图”→“工具栏”菜单命令或在任何一个工具栏上单击鼠标右键，在系统弹出的快捷菜单上选择要打开的工具栏，如图 1-4 所示。图中显示了所有工具栏的名称，复选标记 表示该工具栏已经打开。

可以显示或隐藏工具栏，也可将它们拖放在 SolidWorks 窗口的四个边界上，或者使它们浮动在SolidWorks窗口的任意区域，双击其空白区域返回到上次停放位置。

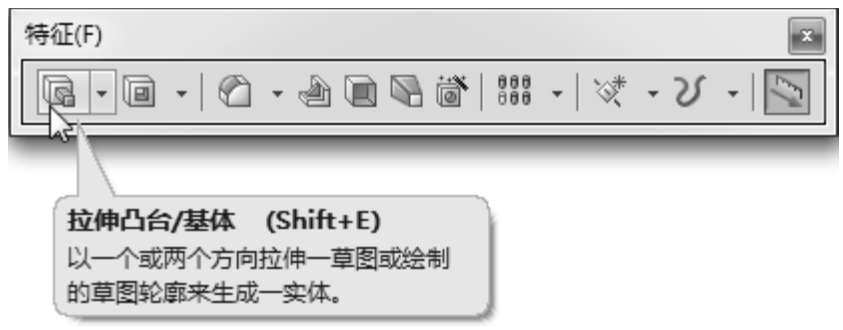

SolidWorks 软件可以记忆各个会话中的工具栏状态，也可以添加或删除工具以自定义工具栏。将鼠标指针悬停在每个按钮上方时，会弹出一个窗口来显示该工具的名称、功能及定义的快捷键，如图1-5所示，其中“Shift+E”是用户自定义的快捷键。

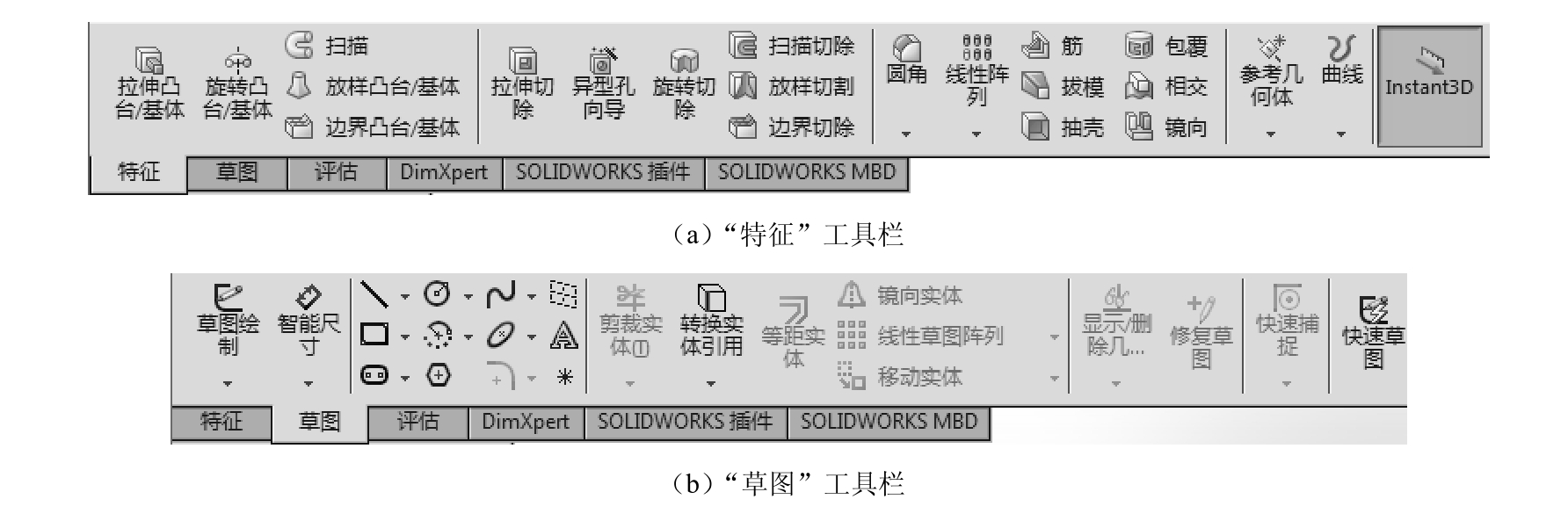

（4）命令管理器（CommandManager）：是一个与上下文相关的工具栏，在执行不同的任务时系统自动切换工具栏。默认时显示“特征”工具，如图1-6（a）所示。选择CommandManager中的选项卡时，它将更新以显示该工具栏。例如，选择“草图”选项卡，“草图”工具栏将出现，如图1-6（b）所示。

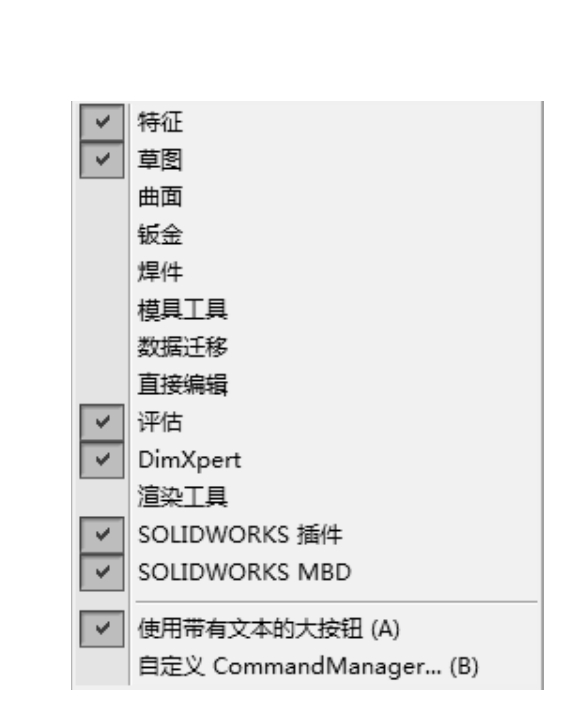

若想切换按钮的说明和大小，用鼠标右键单击CommandManager中的选项卡名称（系统弹出如图 1-7 所示菜单），然后可选择或取消“使用带有文本的大按钮”选项。该选项也可从工具栏标签上的工具、自定义中使用。

在 CommandManager 空白区按下鼠标左键拖动，可将其拖动到指定位置。CommandManager 在屏幕中间时为浮动状态。要在CommandManager浮动时将之定位，进行以下操作之一：

① 在将CommandManager拖动到SolidWorks窗口上时，将指针移到定位按钮上： 上定位， 左定位， 右定位。

② 双击浮动的CommandManager将其返回到上次定位位置。

（5）状态栏：位于 SolidWorks 主窗口的底部，显示当前任务的文字说明、指针位置坐标，以及草图状态等参考信息。

（6）控制区：（左窗格区域）除 FeatureManager 设计树外，还有 属性管理器、 配置管理器、 尺寸和公差管理器、 查看外观管理器。下面重点介绍FeatureManager设计树。

FeatureManager 设计树：位于 SolidWorks 主窗口的左侧，用于列出零件、装配体或工程图的结构，其中窗口内容是动态的。它记录的特征、参考几何体、草图等模型要素与具体操作过程密切相关。对FeatureManager设计树可进行以下主要操作：

① 单击名称来选择模型中的项目，在特征上单击显示其尺寸。选择时按住 Shift 键、Ctrl键可以选取连续或非连续项目，在面板空白区拖动指针可框选项目。

② 双击特征名称以展开或折叠特征项目。

③ 拖动特征可以调整特征的生成顺序。

④ 更改项目名称，在需要更改的名称上长按鼠标左键，然后单击并输入新名称。

⑤ 拖动回退控制棒回退模型或装配体到早期状态。

⑥ 压缩或解除压缩所选零件特征。

⑦ 添加文件夹到FeatureManager设计树。

⑧ 用鼠标左键单击每一项目，均弹出一快捷菜单，项目性质不同，其快捷菜单不同。一般包含有：隐藏/显示所选项目、放大所选范围、修改特征外观等。

⑨ 用鼠标右键单击每一项目，会弹出上下两个快捷菜单，上菜单同左键单击菜单，下菜单项目较多，不同项目内容不同，如图 1-8 所示，用户可根据需要快速选择。

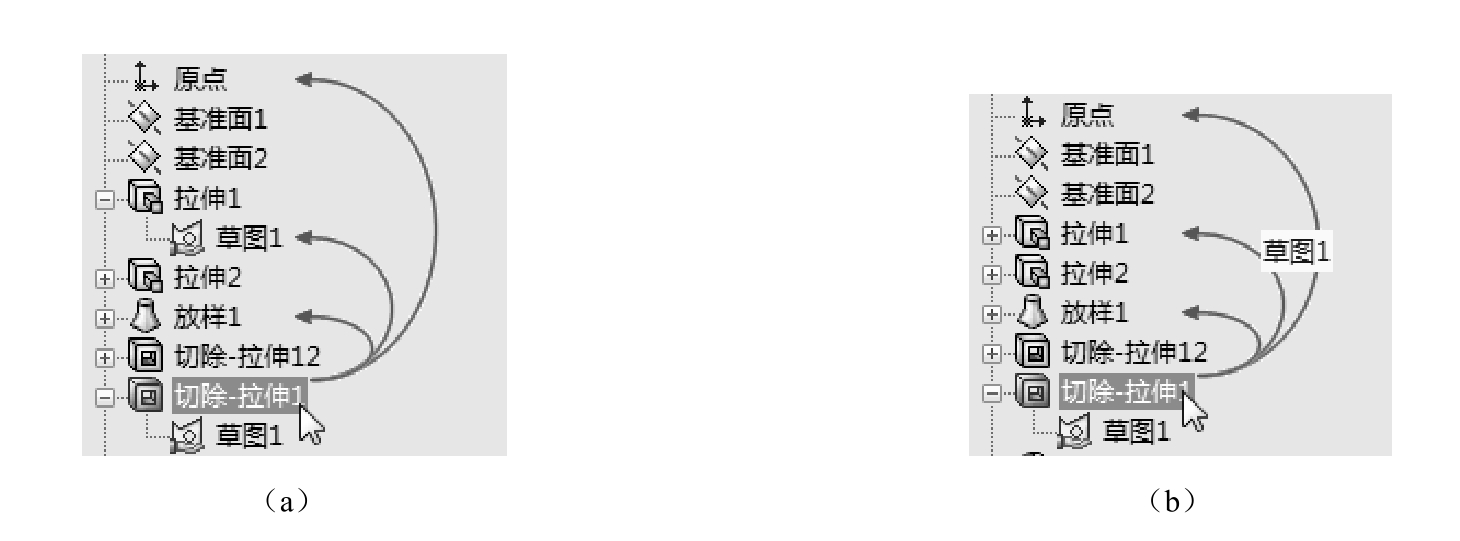

⑩ 利用动态参考可视化可查看 FeatureManager 设计树中项目之间的父级关系。将指针悬停在FeatureManager设计树中带参考的某个特征上，显示的箭头可表明关系，如图 1-9（a）所示。如果某个参考因特征未展开而无法显示，则箭头指向包含此参考的特征，实际参考显示在箭头右侧的文本框中，如图1-9（b）所示。

（7）图形区：显示模型或工程图的窗口。为便于操作，此区域包含有原点、“视图（前导）”工具栏、三重轴、参考三重轴等，图形区可分为多个窗口。

若想在图形区中获得可能最多的空间，使用“全屏模式”（快捷键F11），此操作将隐藏菜单，也可切换所有打开的工具栏和 FeatureManager设计树区域的显示状态。
