习题

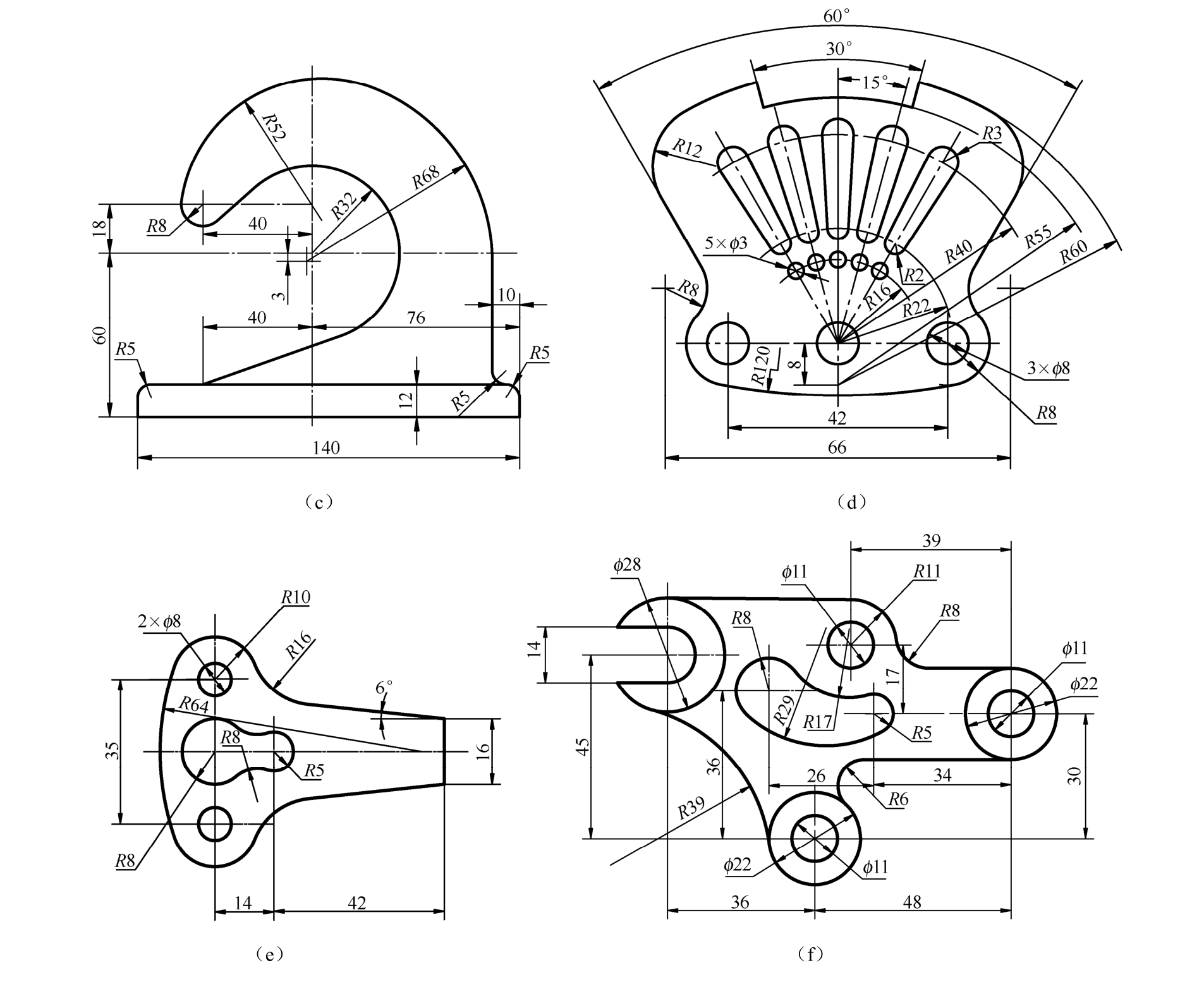

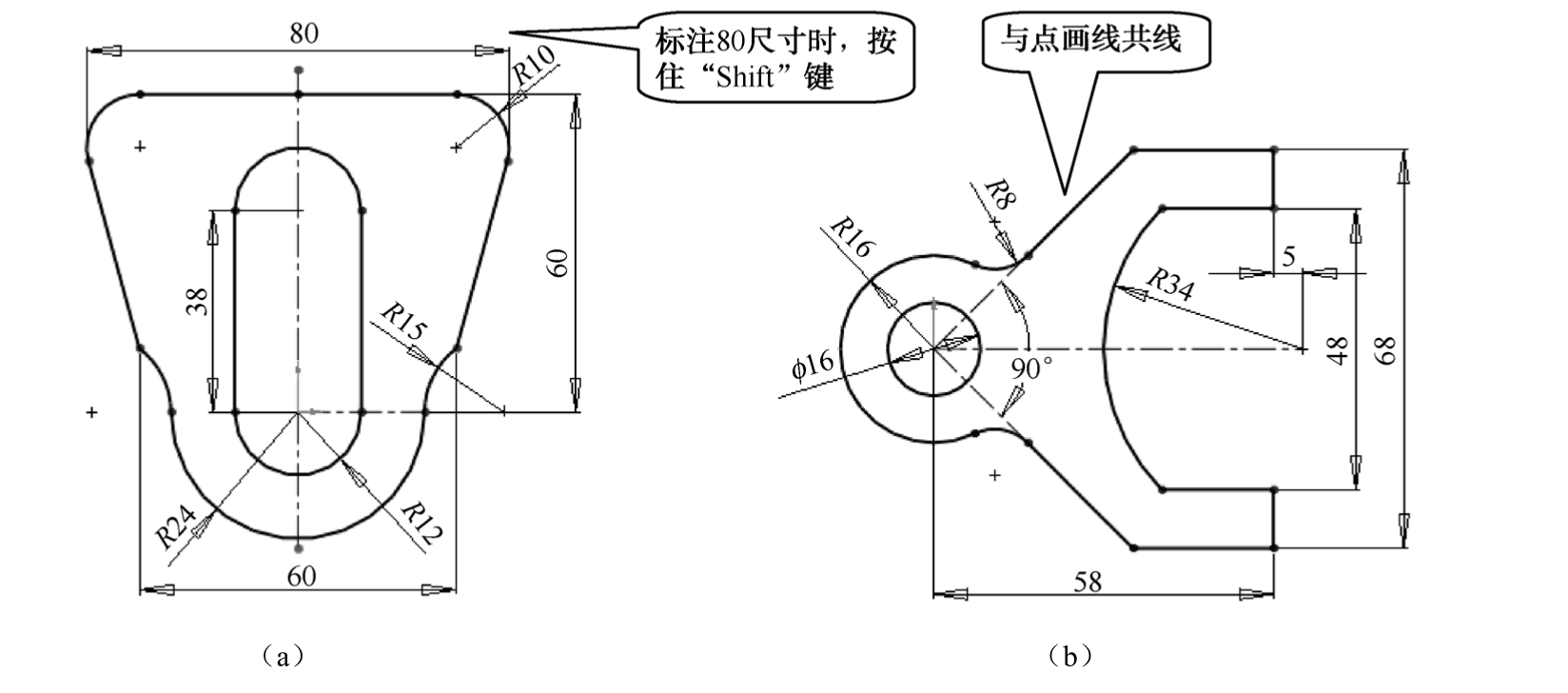

2-1 绘制如图2-105所示的二维草图。

注意： 任何草图在绘制时只需要绘制大概形状及位置关系，然后利用几何关系和尺寸标注来确定几何体的大小和位置，提高工作效率。具体是先确定草图各元素间的几何关系，其次是确定位置关系和定位尺寸，最后标注草图的形状尺寸。

注意： 自己先分析所给图形，制定绘图步骤，然后再看提示，提高作图水平。

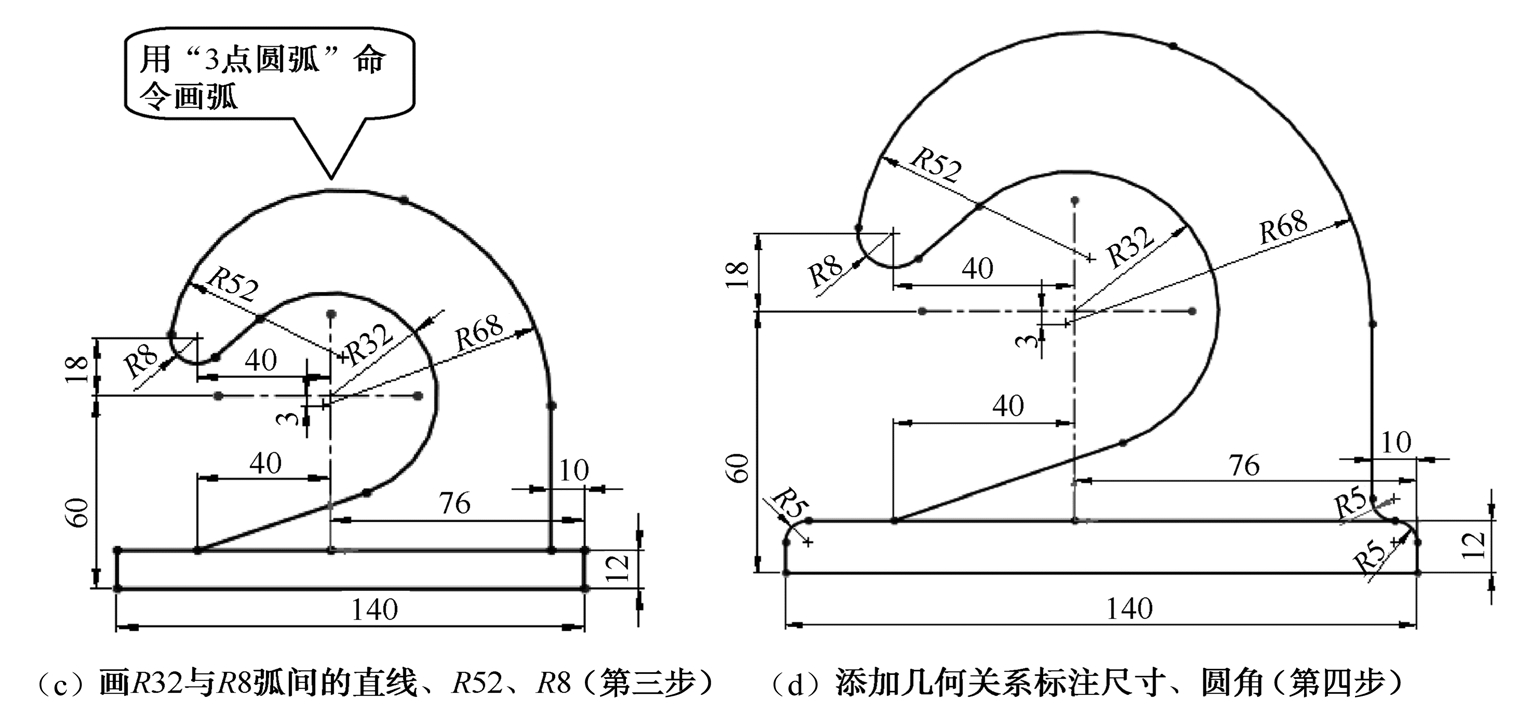

提示： 图2-105（a）～图2-105（e）是利用对称性作图。绘制图2-105（c）的参考步骤如图2-106所示。

注意： 这里的习题，仅仅是为了练习 SolidWorks 的草图绘制技巧。实际创建三维模型时不能在一个基准面上绘制如此复杂的草图，草图越简单越好，这样有利于草图的管理和特征的修改，具体在后面章节中体现。特别是小圆角，一般用圆角特征创建。

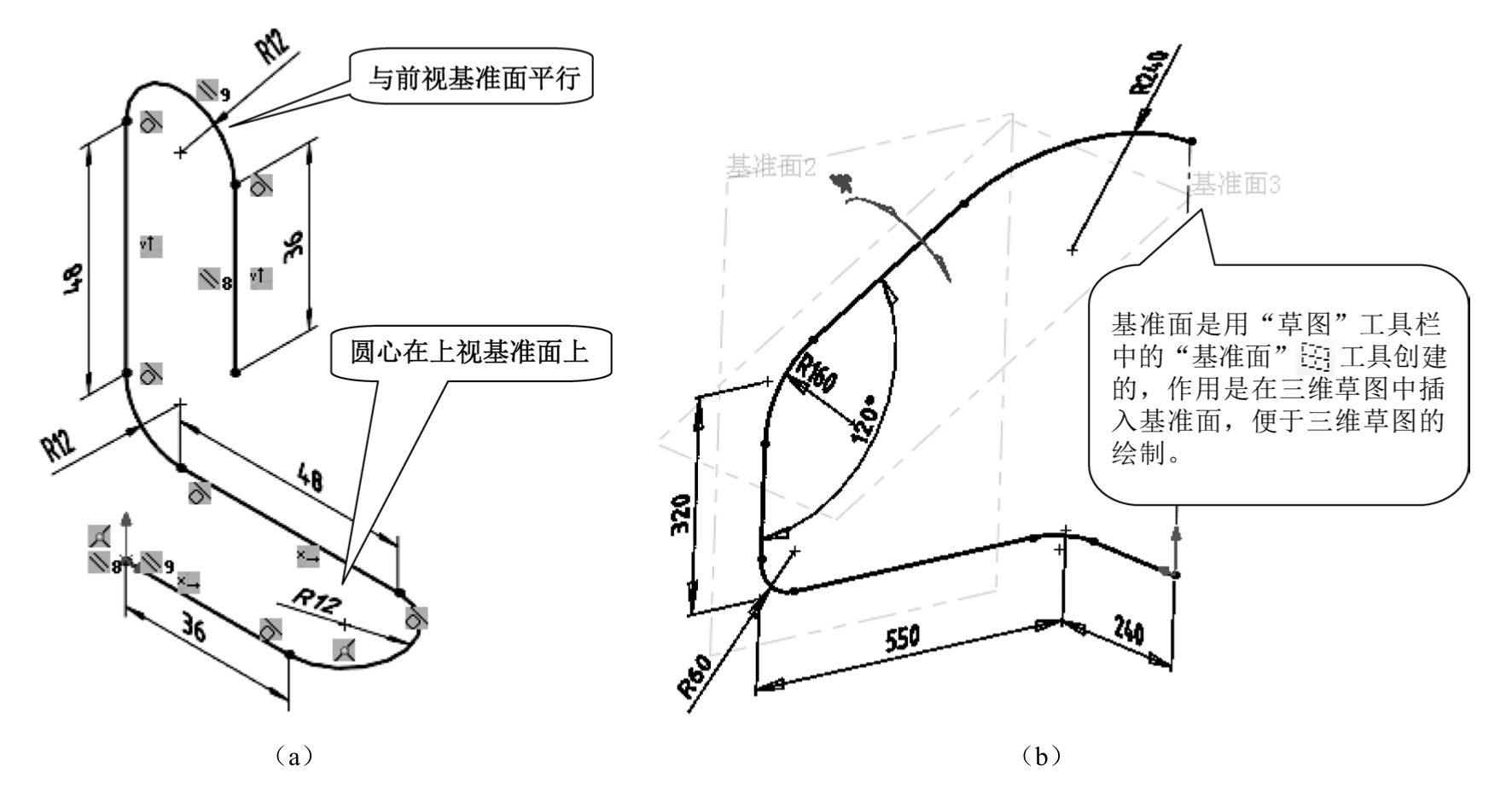

2-2 绘制如图2-107所示三维草图。
