图2-94 三维草图
三维草图常用作扫描路径、放样或扫描的引导线、放样的中心线或线路系统中的关键实体之一。下面举例说明其画法。
绘制如图2-94所示的三维草图。
步骤如下:
(1)单击“新建”按钮
,开始绘制一个新零件。
(2)单击“草图”工具栏“草图绘制”
下的“3D 草图”按钮
,如图2-95所示。
(3)按L键(或单击“草图”工具栏中的“直线”按钮
),然后在XY基准面

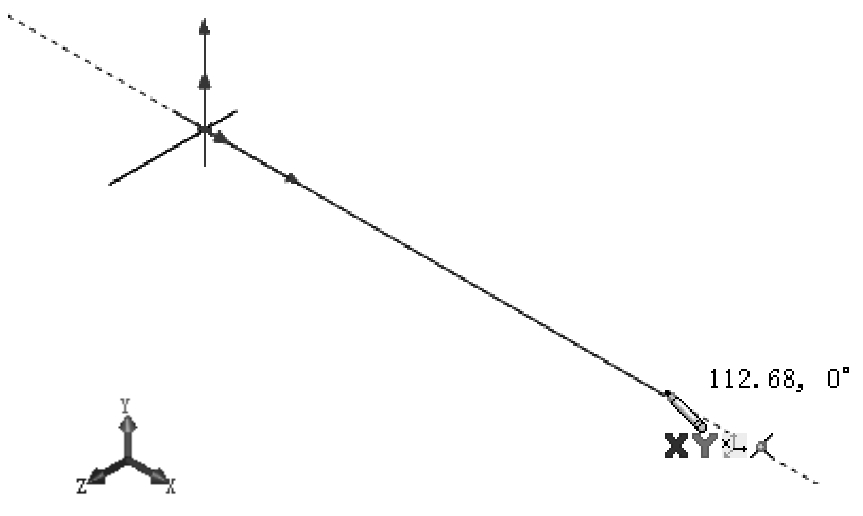

上从原点开始沿X轴绘制一条长约120的线段(绘制近似长度的线段,然后标注准确尺寸)。在 XY 基准面上水平绘制草图时,指针形状变成
,如图2-96所示。
(4)按Tab键,切换到YZ基准面

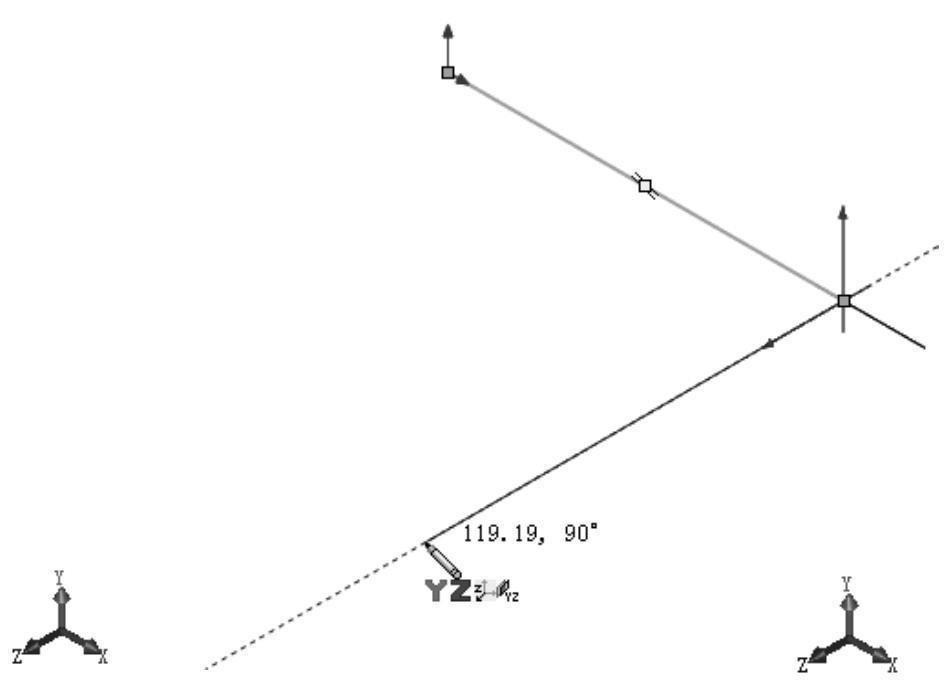

,沿Z轴绘制长约120的线段,如图2-97所示。

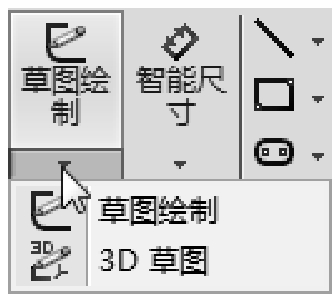

图2-95 三维草图工具
图2-96 沿X轴绘制水平线

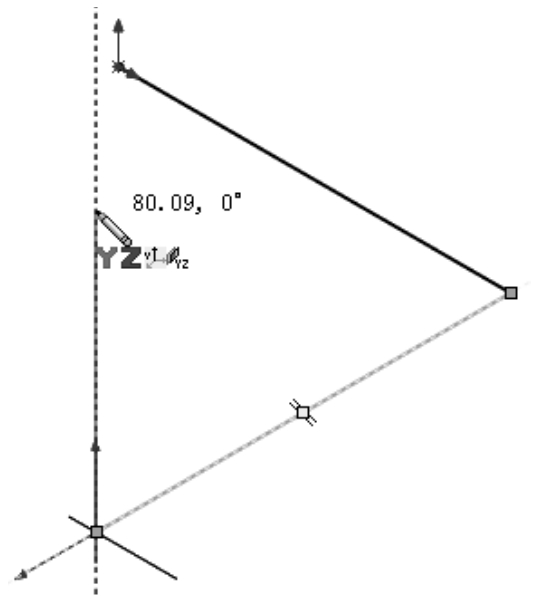

(5)沿Y轴绘制长约80的线段,如图2-98所示。
(6)按Tab键,切换到XY基准面

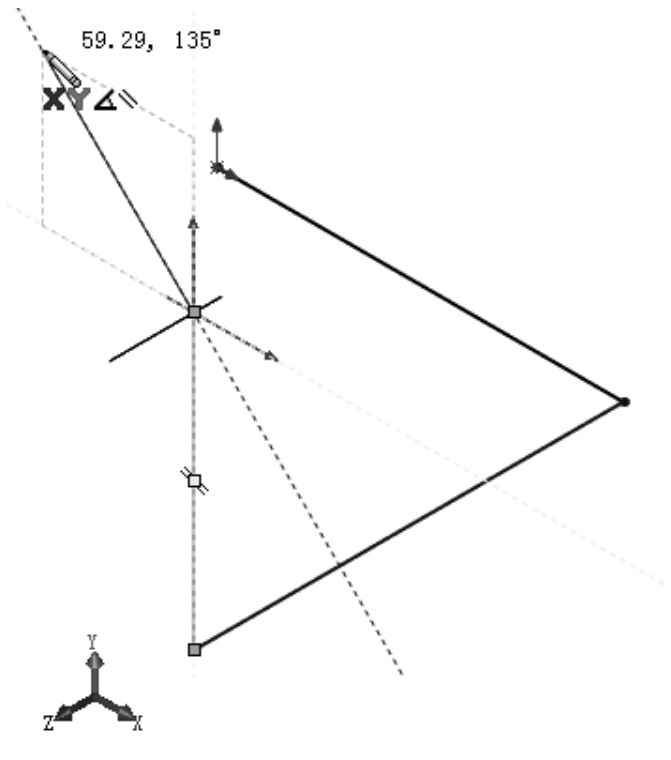

,沿XY对角线绘制长约60、夹角为135°的线段,如图2-99所示。
图2-97 沿Z轴绘制直线
图2-98 沿Y轴绘制线段
(7)按Tab键,切换到YZ基准面

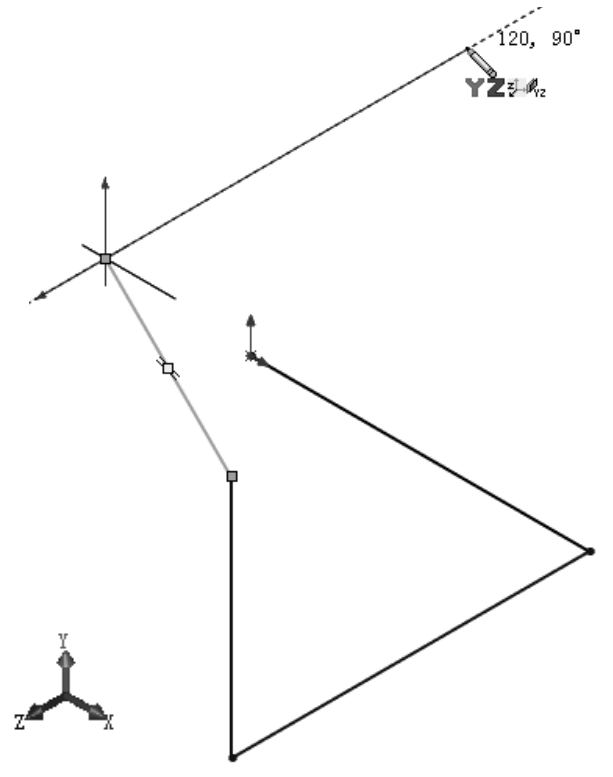

,沿-Z轴绘制长约120的线段,如图2-100所示。
图2-99 沿XY对角线绘制直线
图2-100 沿-Z轴绘制线段
(8)单击“智能尺寸”按钮

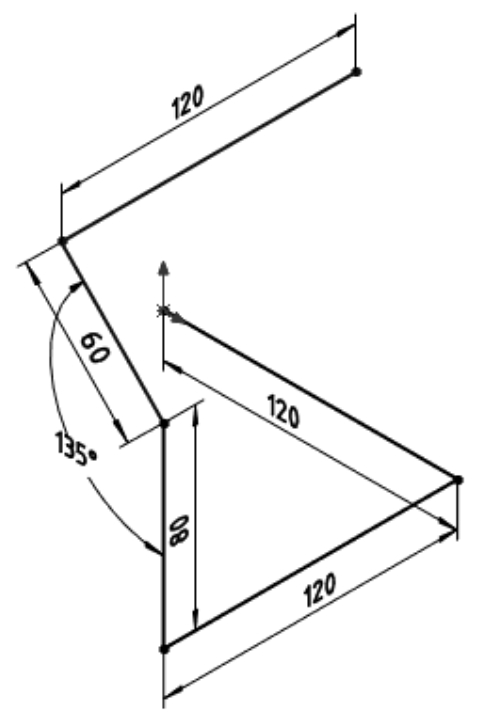

,按图 2-101 所示标注尺寸,单击“确定”按钮
。可以看到三维草图并没有完全定义,原因是长 60 的倾斜线段没有完全定义,并非完全在 XY 平面上,需要添加几何关系。

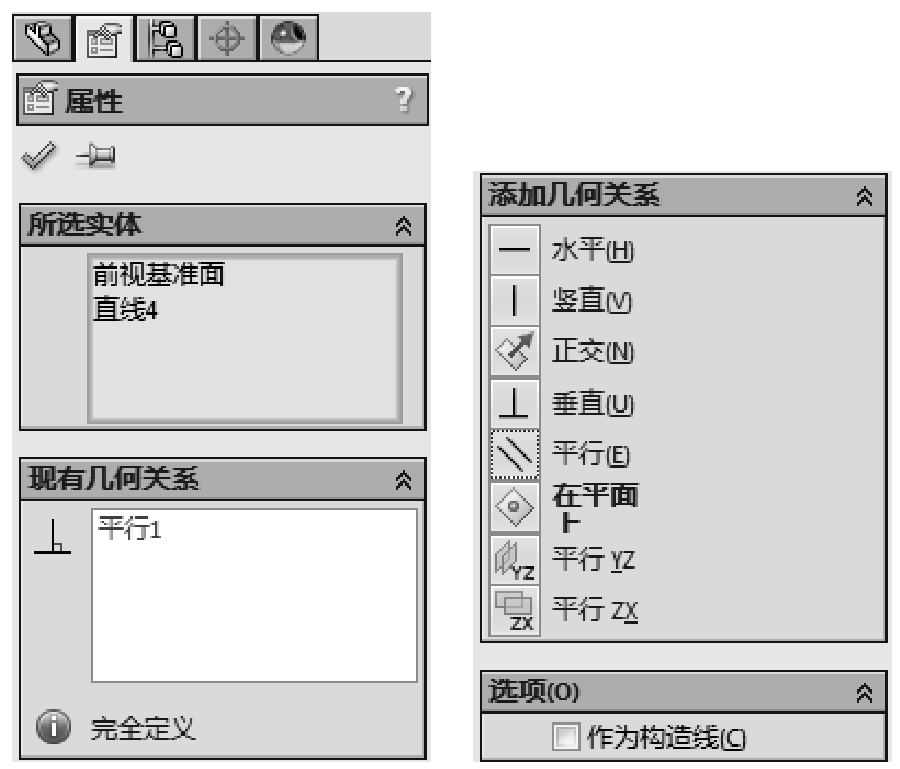

(9)按住 Ctrl 键,单击特征设计树中的“前视基准面”和绘图区的长 60 的倾斜线段,在“属性”管理器中选择“平行”,如图2-102所示,这时三维草图已完全定义,如图2-103所示。
图2-101 标注尺寸
图2-102 添加“平行”几何关系

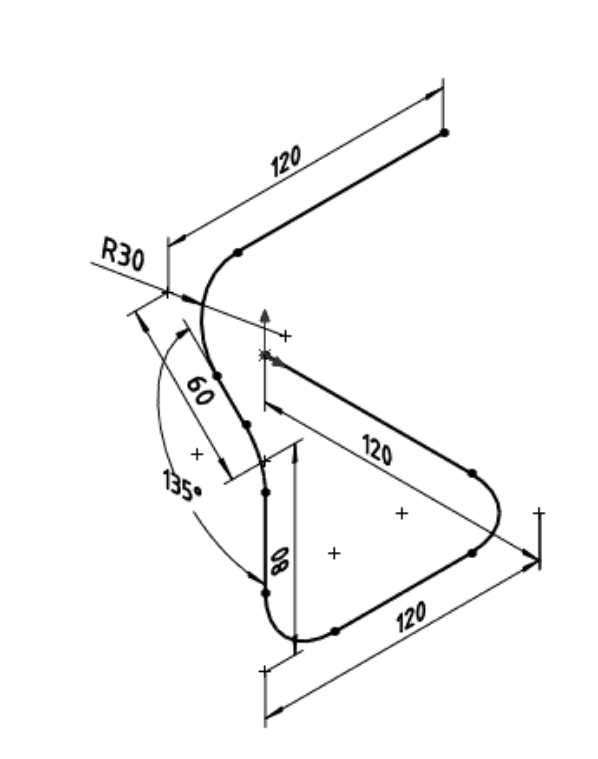

(10)在各转折处绘制圆角。单击“草图”工具栏中的“绘制圆角”按钮
,将“圆角半径”值设为30,选择各线段,如图2-104所示。单击“确定”按钮
,完成圆角的绘制。
(11)单击确认角的“确认”按钮
,确认后退出三维草图。
保存文件。至此,就完成了三维草图的绘制。
图2-103 添加平行几何关系完全定义的草图

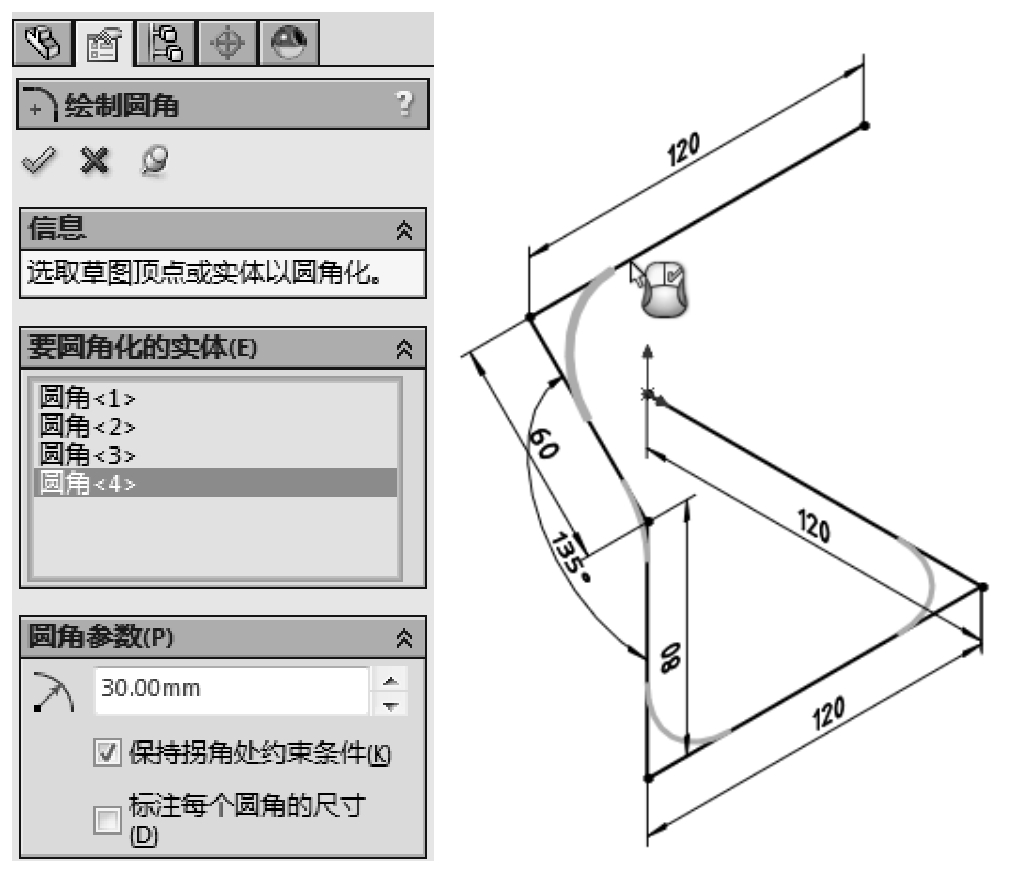

图2-104 在转折处绘制圆角
关于三维草图应用举例,请参见第4章4.3节零件建模中的例4-7。
