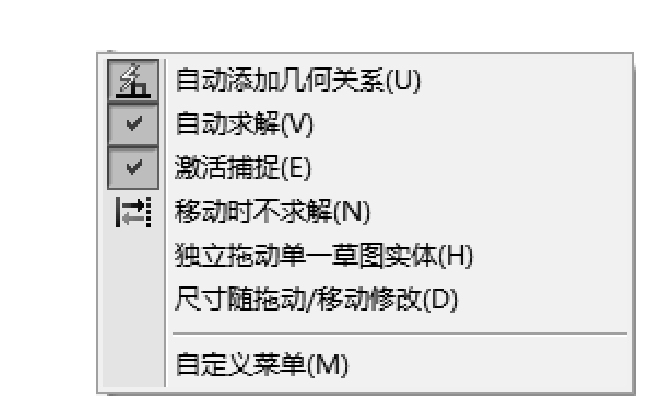

图2-90 草图设定子菜单
选择“工具”→“草图设定”菜单命令，打开如图 2-90 所示子菜单。各项含义如下。
（1）自动添加几何关系：添加草图实体时自动生成几何关系。
（2）自动求解：生成零件时自动在零件中求解草图几何体。
（3）激活捕捉：除了在选项、系统选项、几何关系/捕捉下所列举的网格线外，选择所有草图捕捉。
（4）移动时不求解：在草图中不求解出尺寸或几何关系的情况下，移动草图实体。
（5）独立拖动单一草图实体：拖动时从其他实体独立拖动一草图线段，除非尺寸或几何关系阻止操作。
（6）尺寸随拖动/移动修改：通过拖动草图实体或在“移动/复制”属性管理器（PropertyManger）中将之移动来复写尺寸。
