草图绘制的一般步骤：选择绘制草图平面（基准面），进入草图绘制环境，绘制草图的基本形状，添加几何关系和标注尺寸，退出草图绘制。
1.进入草图绘制环境
在 CommandManager（命令管理器）中，单击“草图”标签，打开“草图”工具栏（如图 2-1所示）。单击“草图”工具栏上的草图实体工具（直线、圆、矩形等），假设单击的是“圆”，系统提示用户“选择一基准面为实体生成草图”，用户可根据建模需要选择一基准面。当用户选择基准面（假设选择“上视基准面”，即将光标移到“上视基准面”线上单击）后，系统自动进入草图绘制环境，同时所选基准面会自动正视于操作者，如图2-1所示。

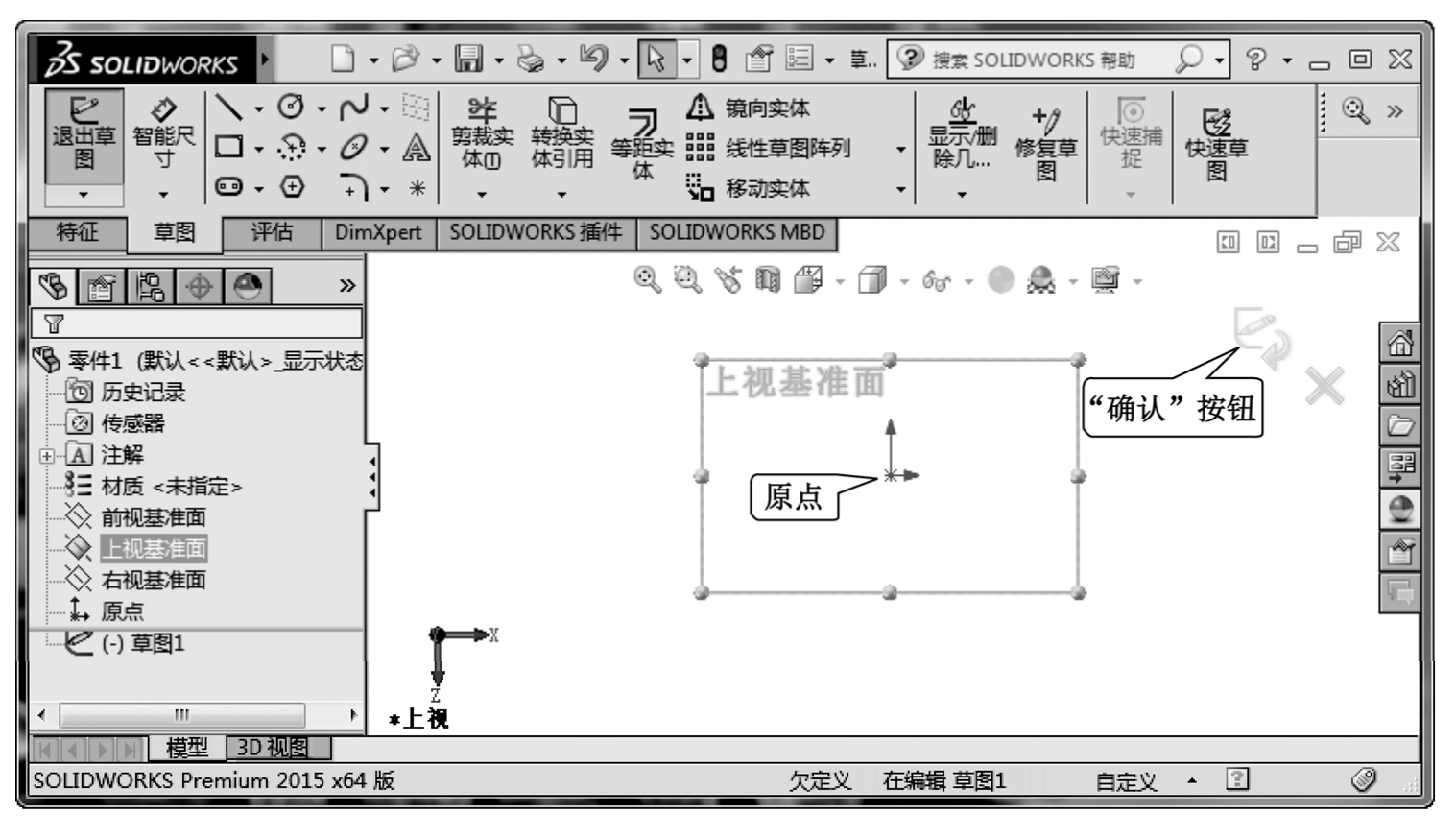

图2-1 草图绘制界面
还可以从菜单栏进入草图绘制环境（选择“工具”→“草图绘制实体”子菜单下的某一绘制命令），也可以直接从创建基体命令（“拉伸凸台/基体”按钮
或“旋转凸台/基体”按钮
）进入草图绘制环境。
2.绘制草图的基本形状
用户可以根据建模需要，利用绘制、编辑草图工具绘制草图。许多情况下，草图都开始于原点，原点为草图提供了定位点。绘制时，不必刻意保持尺寸的精确性，只要图形大致准确就可以，待图形画好后用尺寸标注和添加几何关系将其精确化。例如，绘制直径为20的圆，以及长为40、宽为32的矩形，其过程如图2-2所示。

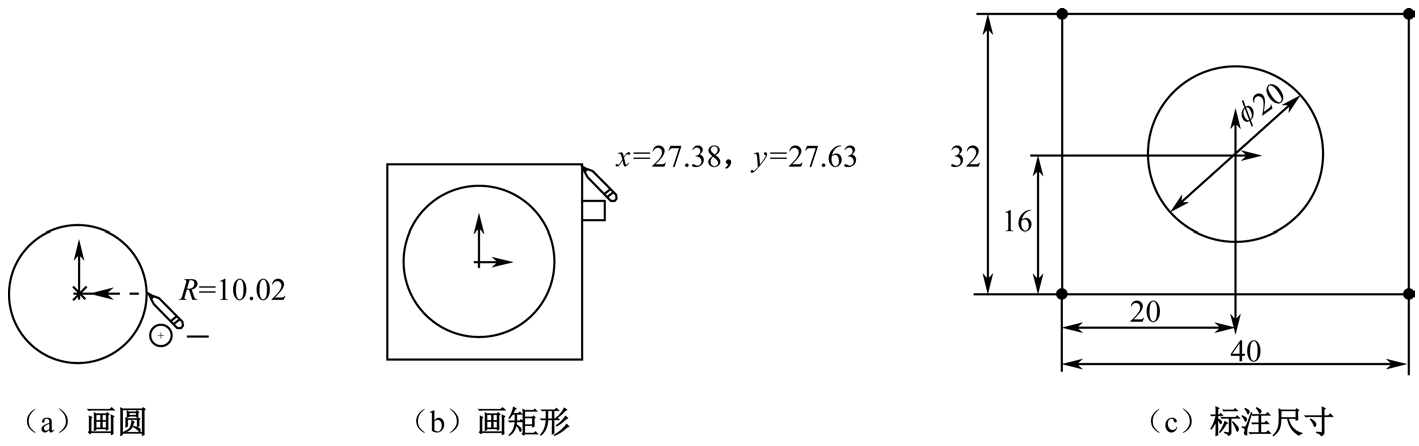

图2-2 草图绘制方法
绘制草图时，注意鼠标指针形状的变化，充分利用系统提供的推理指针和自动推理线功能，注意鼠标的使用方法。
绘制草图实体时鼠标操作有如下两种方法。
（1）“单击-单击”方式：首先在图形区中单击鼠标左键以确定草图实体的第一点，然后移动鼠标到草图实体的第二点位置，再次单击鼠标左键完成草图实体的绘制。
（2）“单击-拖动”方式：在图形区中按下鼠标左键确定草图实体的第一点，拖动鼠标到实体第二点的位置后，松开鼠标左键，完成草图实体的绘制。
3.草图几何关系
草图实体自身具有竖直
、水平
、重合
、共线
等几何属性，实体之间也可以定义平行
、垂直
、同心
、相等
、相切
等几何关系，如图 2-3 所示。用户可以利用“添加几何关系”按钮
或框选两实体为草图添加几何关系，也可通过“显示/删除几何关系”按钮
显示和删除已存在的几何关系。

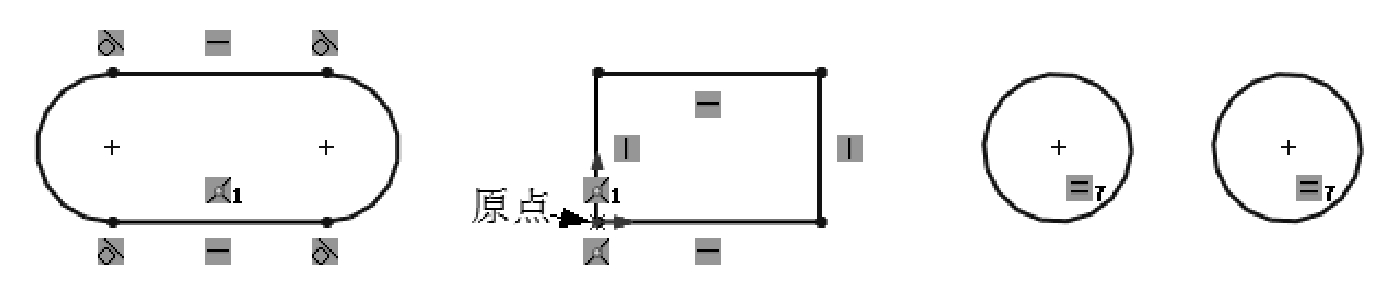

图2-3 草图实体间的几何关系
选择“视图”→“草图几何关系”菜单命令可关闭或开启已存在的几何关系。
4.标注草图尺寸
绘制好草图轮廓后，单击命令管理器中的“智能尺寸”按钮
，对图形进行尺寸标注。单击标注图形的边线，然后移动鼠标到合适的位置，再次单击左键以确定尺寸线的位置，此时弹出如图 2-4 所示的尺寸数值“修改”对话框，其中显示的数值是当前的尺寸，用户可以输入要设定的数值。
草图按设计意图标注尺寸和添加几何关系后，其实体的自由度将被限制，当约束小于自由度时，草图实体还可以在某个方向上移动或者旋转，这种情况称为欠定义，草图以蓝色显示；当草图的约束等于草图的自由度时，草图中的实体被完全限制在当前位置上，这种情况为完全定义，草图以黑色显示；当草图的约束大于草图的自由度时，为过定义，草图以黄色显示。过定义是系统不允许的，因为某个实体在约束定义之间发生了冲突，造成某个实体对象不是唯一解。图2-5所示为欠定义草图，矩形缺少定位尺寸，图2-6所示为完全定义草图，图2-7所示为过定义草图。

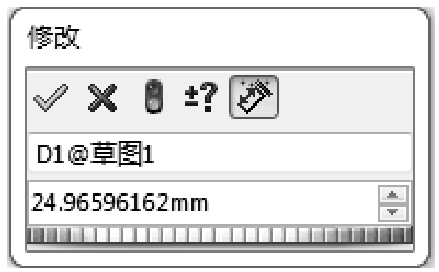

图2-4 “修改”对话框

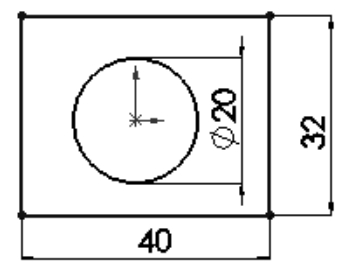

图2-5 欠定义草图

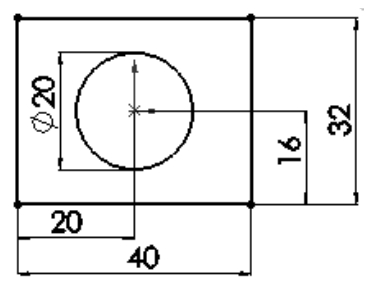

图2-6 完全定义草图

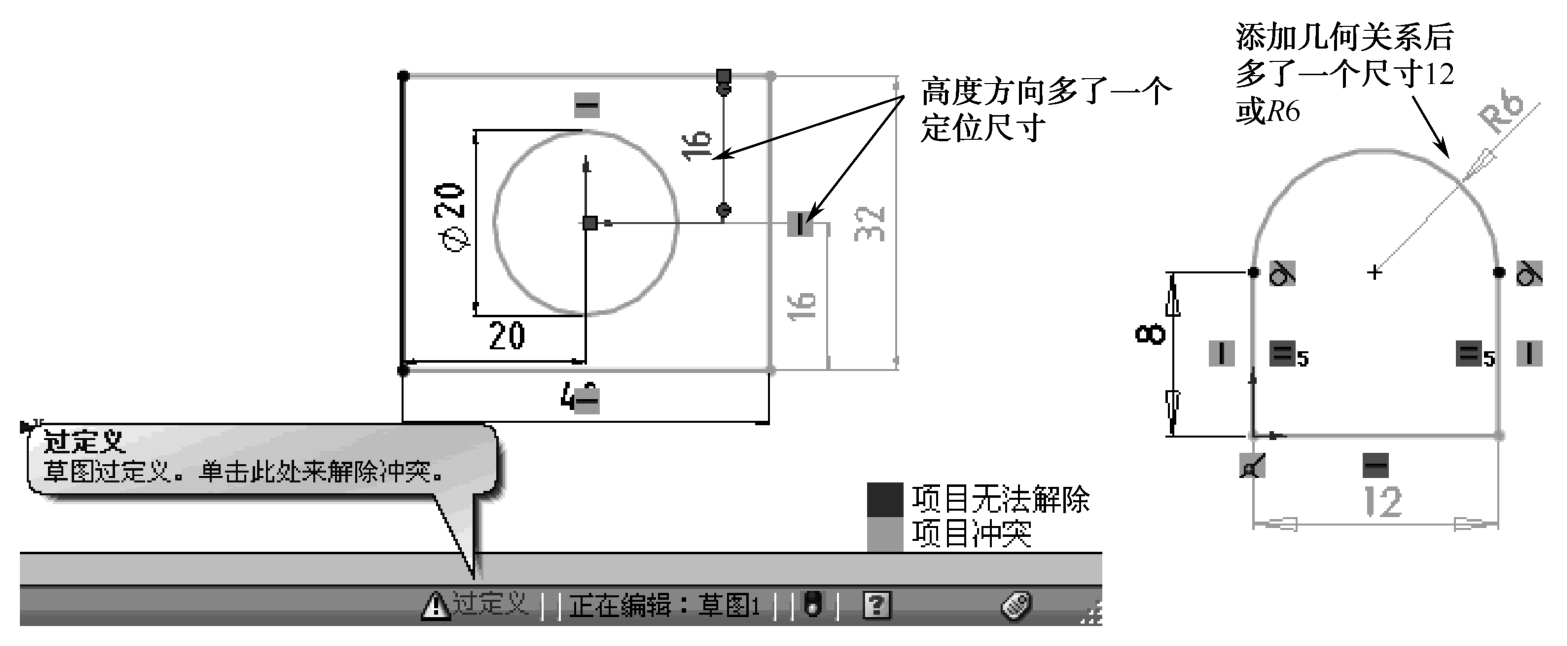

图2-7 过定义草图
绘制好草图轮廓后，也可通过选择“工具”→“尺寸”→“完全定义草图”菜单命令让系统自动计算标注。选择“完全定义草图”命令后，系统显示“完全定义草图”属性管理器（如图 2-8 所示），单击“计算”按钮
，系统自动标注出草图尺寸。根据需要，用户可以自己修改尺寸数值。
5.草图绘制时出现错误的修正
在草图绘制过程中如果出现错误操作，如多绘制实体、多标注尺寸等，可及时按“Ctrl+Z”组合键（或单击工具栏中的“撤销”按钮
），撤销上一次的操作。如果想要删除某一实体或尺寸，就将光标移动到该实体上单击鼠标右键，在弹出的菜单中，选择“删除”命令，即可删除该实体。

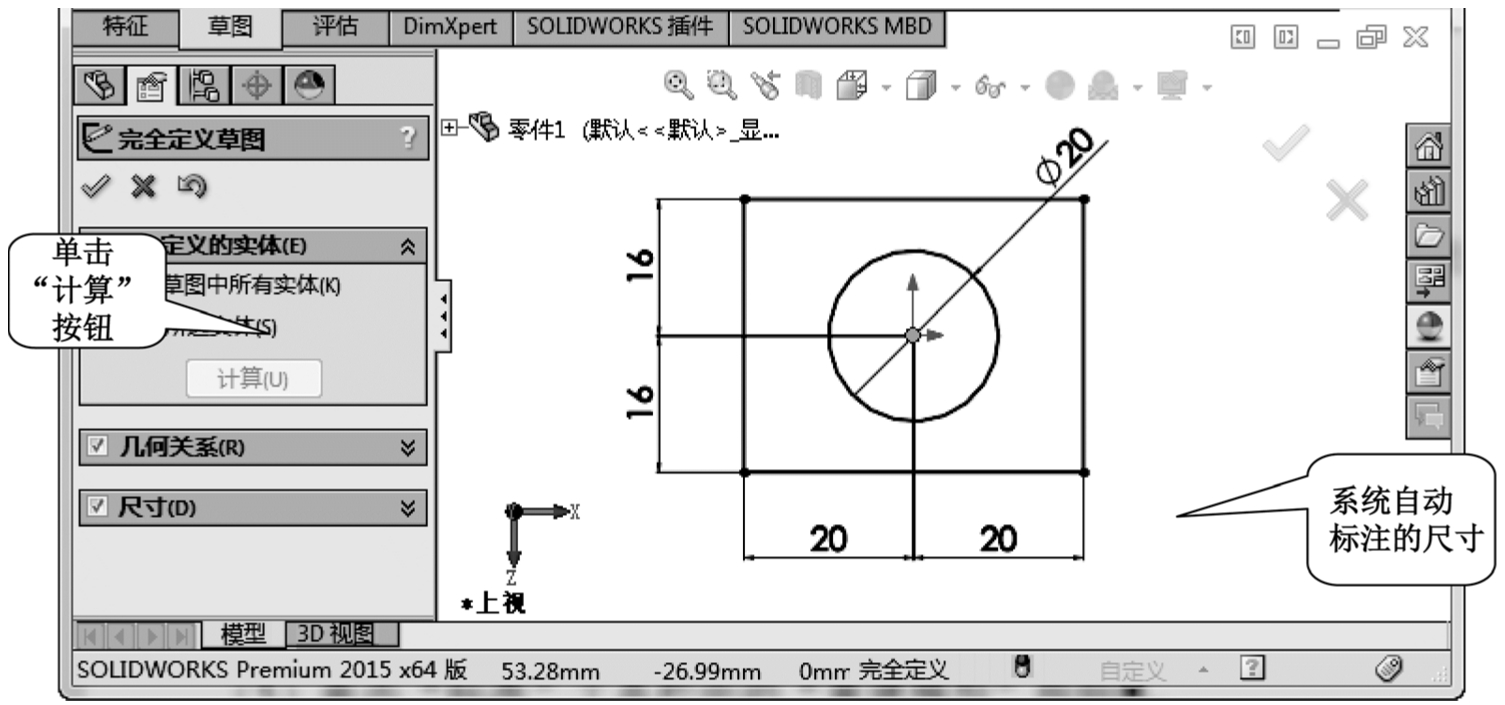

图2-8 利用“完全定义草图”命令标注草图尺寸
6.退出草图绘制
在草图绘制过程中随时可以退出草图。退出时可以保存草图，系统自动为其编号并显示在设计树中；退出时也可以不保存草图，即取消草图的绘制。
退出草图的常用方法如下：
（1）单击确认角的“确认”按钮
，保存并退出草图。
（2）单击确认角的“取消”按钮
，丢弃并退出草图。
（3）单击命令管理器中的“退出草图”按钮
。
（4）单击“标准”工具栏中的“草图绘制”按钮
。
（5）单击“标准”工具栏中的“重建”按钮
。
另外，也可以通过菜单命令、用户定义的特征快捷键退出草图。
