1.3 用户接口要求

用户接口要求需要确定产品硬件接口的种类及数量，电源接口、指示灯及开关类型、复位按钮和显示屏幕等。确定了用户所需要的接口，硬件PCB的外围轮廓就确定了。

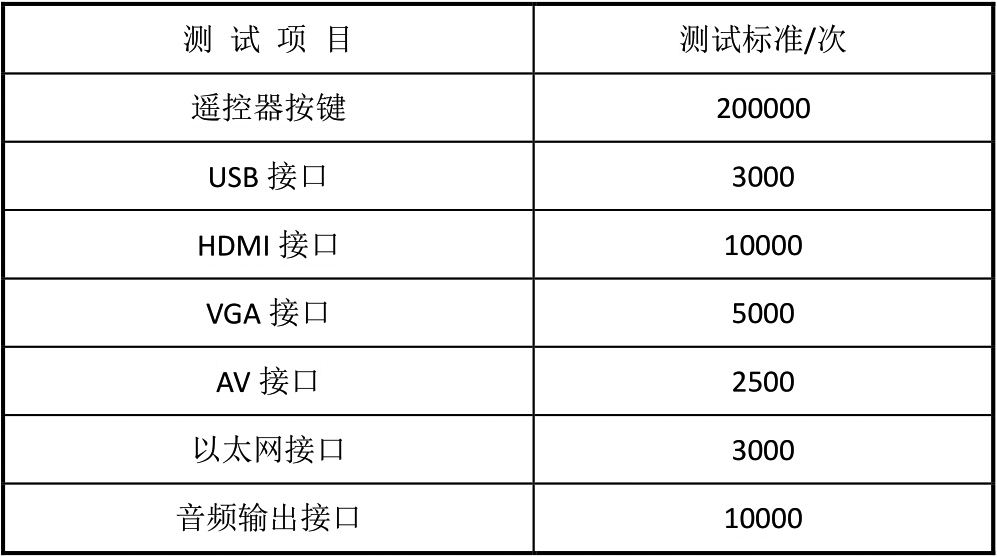

目前常用的用户接口主要有JTAG接口、DB9串口（公头和母头）、USB接口、Console接口、RJ45以太网接口、HDMI接口、DVI接口、VGA接口、SATA&IDE接口、PS2接口、CPCI接口、PCI及PCI-E接口、RJ11接口、S-Video视频接口、RCA视频接口（俗称莲花头）、YPbPr/YCrCb视频色差输入接口、SD/TF卡接口、CF卡接口、SIM卡接口、RF射频端子、SCART接口、SPDIF数字音频接口、DisplayPort接口和光口。常用的数据协议接口主要有SPI、UART、LVDS、RS485、CAN总线、V-by-One数字接口、LCD接口、Camera接口、I2C和I2S。根据用户所需要接口的种类及数量去综合选定设计方案。用户接口在选型时需要考虑日常使用对端口的反复插拔，在前期需求分析选定接口的型号时就需要考虑接口可能的失效模式并在后期的产品中对接口进行插拔试验。例如，小米TV的各用户接口都进行了一系列的插拔试验和按压测试，测试数据如表1-1所示 [2] 。

如果硬件系统的供电采用内置开关电源板的形式，需要确认是采用三口插头还是两口插头。如果采用外置电源电压器的形式，需要确认变压器和硬件系统的接口形式，如不同直径的DC Power Jack端子、DB器具插座、工业上用的凤凰端子、20+4pin供电接口、小4pin供电接口、4+4pin或8pin供电接口、6pin PCI-E显卡供电接口、6+2pin PCI-E显卡供电接口、大4pin D型供电接口、小4pin D型供电接口、SATA 15pin供电接口和SATA 5pin供电转接口等。

不同的设备有不同的开关按键，需要根据各行业的行业要求来选型。当有多个开关或按键时，可以尽量采用相同规格的按键，便于物料管理和成本控制。例如，苹果公司的iPhone系列、iTouch系列、iPad系列的Home键都采用了同一颗物料。目前常用的开关和按键有按键开关、轻触开关、防水轻触开关、带灯轻触开关、滑动开关、微动开关、限位开关、船型开关、拨动开关、叶片/复位开关、直键开关、拨轮/五项开关、按钮开关和钮子开关等。对于电源及数据收发的LED指示灯，需要在需求分析阶段明确。SMD形式的LED便于PCB贴片加工，但是需要采用导光柱，增加了结构设计的成本；DIP直插形式的LED不能进行PCB贴片，需要人工焊接，增加了PCB加工费用，但是不需要导光柱，减少了结构设计部分的成本。采用何种LED指示方式需要根据客户需求确定，LED指示灯的位置摆放需要硬件工程师、ID及结构工程师反复迭代，并最终经客户确认。

设备有屏幕显示需求的，需要确认屏幕的种类，根据材料及显示原理主要有CRT、LCD、LED和OLED等。对于有触摸屏需求的客户，需要采用触控类的屏幕，它根据实现原理的不同分为电阻屏和电容屏。拥有显示领域高端技术的厂家主要有Samsung、LG、Sharp、AUO（友达光电）、CMO（奇美）、中华映管、Innolux Display Group（群创光电）和京东方等。 PGya60BNBmg32pDRGNEr5RmEhc4yPmdJoKAKQAjht+2q9J788hz6PzJ/ZTT1A88m
