工作界面包括主菜单、快速工具栏、功能区、浏览器、ViewCube、导航栏和状态栏，如图1-3所示。

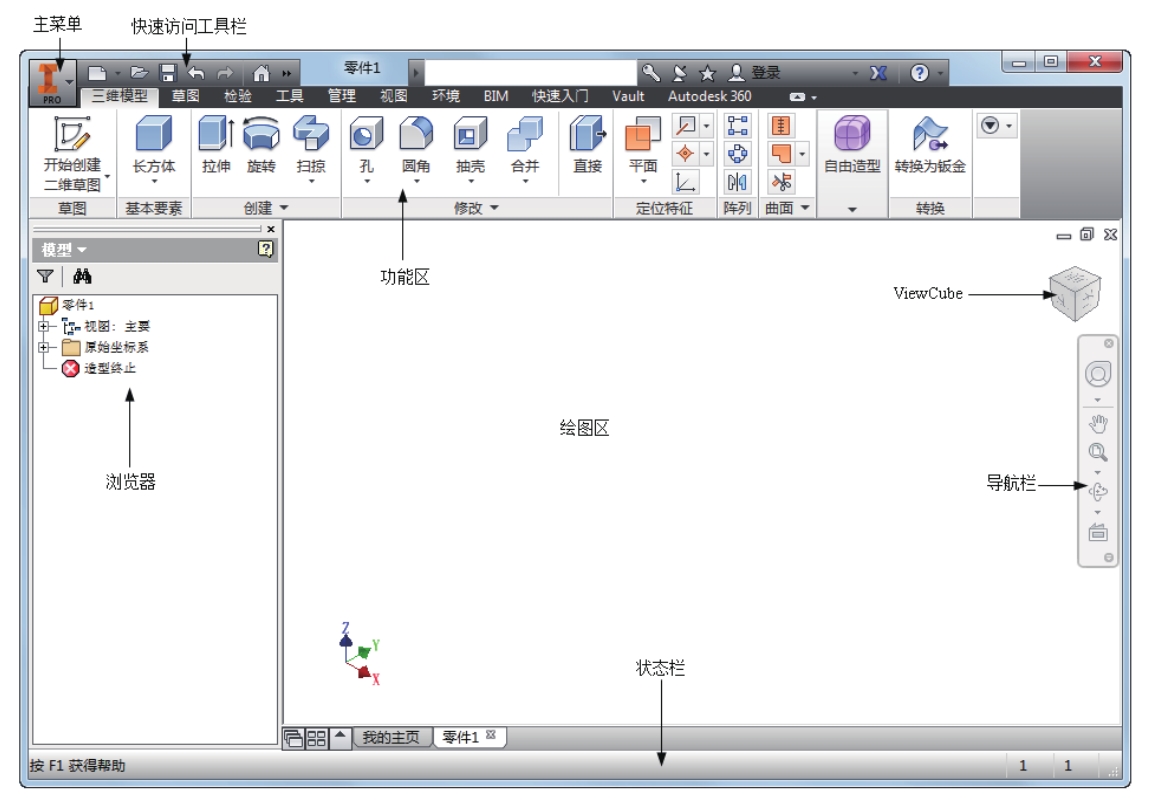

图1-3 Autodesk Inventor工作界面
（1）主菜单：通过单击工具按钮旁边的下移方向键，可以扩展以显示带有附加功能的弹出菜单，如图1-4所示。
（2）快速工具：和快速入门功能区一样。
（3）功能区：功能区以选项卡形式组织，按任务进行标记。每个选项卡均包含一系列面板。可以同时打开零件、部件和工程图文件。在这种情况下，功能区会随着激活窗口中文件的环境而变化。
（4）浏览器：浏览器显示了零件、部件和工程图的装配层次。浏览器对每个工作环境而言都是唯一的，并总是显示激活文件的信息。
（5）ViewCube：ViewCube工具是一种始终显示的可单击、可拖动的界面，可用于在模型的标准视图和等轴测视图之间切换。显示ViewCube工具时，显示在模型上方窗口的一角，且处于不活动状态。ViewCube工具可在视图变化时提供有关模型当前视点的视觉反馈。将光标放置到ViewCube工具上时，该工具会变为活动状态。可以拖动或单击ViewCube、切换至一个可用的预设视图、滚动当前视图或更改至模型的主视图。

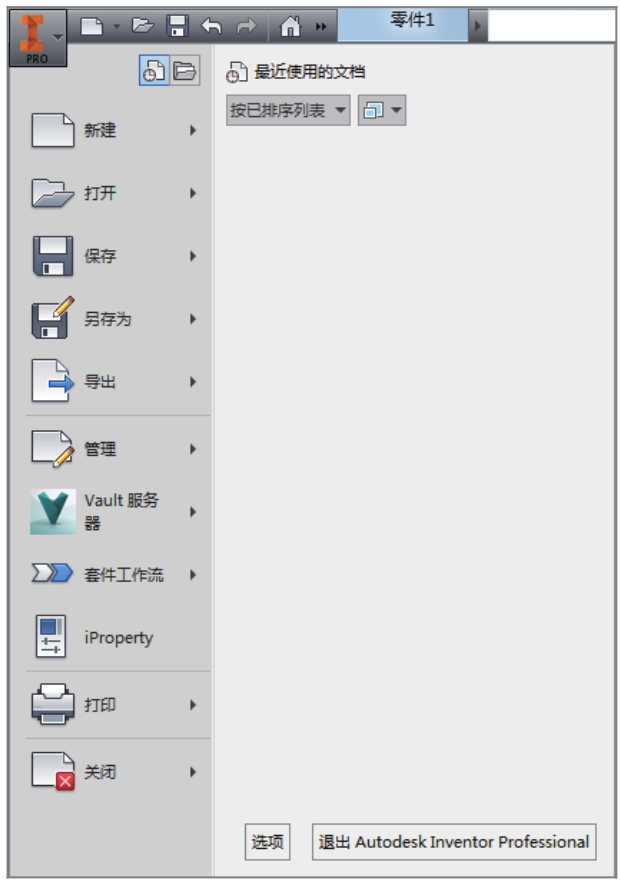

图1-4 主菜单
（6）导航栏：默认情况下，导航栏显示在图形窗口的右侧。可以从导航栏访问查看和操作导航命令。
（7）状态栏：状态栏位于Inventor窗口底端的水平区域，提供关于当前正在窗口中编辑的内容的状态，以及草图状态等信息等内容。
（8）绘图区：绘图区是指在标题栏下方的大片空白区域，绘图区域是用户建立图形的区域，用户完成一幅设计图形的主要工作都是在绘图区域中完成的。
Inventor具有多个功能模块，如二维草图模块、特征模块、部件模块、工程图模块、表达视图模块、应力分析模块等，每一个模块都拥有自己独特的菜单栏、功能区和浏览器，并且由这些菜单、功能区和浏览器组成了自己独特的工作环境，用户最常接触的6种工作环境是：草图环境、零件（模型）环境、钣金模型环境、部件（装配）环境、工程图环境和表达视图环境，下面分别进行简要介绍。
