CC3200电源管理的特性如下。
● 集成直流-直流转换器，支持宽范围的电源电压。
✧ VBAT宽电压模式：2.1～3.6 V。
✧ 预稳压1.85 V模式。
● 高级低功耗模式。
✧ 休眠（Hibernate）：4μA。
✧ 低功耗深睡眠（LPDS）：120μA。
✧ RX（MCU活动）：59 mA@54 OFDM。
✧ TX（MCU活动）：229 mA@54 OFDM，最大功率。
✧ 空闲连接（MCU处于LPDS）：695μA@DTIM=1。
从电源管理的角度看，CC3200的应用MCU和Wi-Fi网络处理器（CC3100）是独立的，应用MCU运行从外部串行闪存装入的用户应用程序，Wi-Fi网络处理器（CC3100）运行预编程的TCP/IP和Wi-Fi数据链路层函数。
用户程序控制应用MCU的电源状态，可以有下列4种电源模式。
● MCU活动（Active）模式：MCU以80 MHz主频执行程序。
● MCU 睡眠（Sleep）模式：MCU 时钟被禁止，设备状态被保留。睡眠模式提供即时唤醒功能，可以通过内部定时器、GPIO引脚或外设唤醒。
● MCU低功耗深睡眠（LPDS）模式：状态信息丢失，只有某些MCU特定的寄存器配置被保留。MCU可以通过内部定时器或GPIO0～6上的外部事件唤醒，唤醒时间小于 3 ms。存储器的某些部分可以被保留，保留存储器的数量可配置，用户可以选择保存代码或MCU特定的设置。
● MCU 休眠（Hibernate）模式：最低功耗模式，只有一小部分直接由输入电源供电的逻辑被保留，实时时钟（RTC）保持运行，MCU 可以通过 RTC 超时或 GPIO0～6上的外部事件唤醒，唤醒时间比LPDS模式长15 ms加上从串行闪存加载应用程序的时间。
Wi-Fi网络处理器（CC3100）可以按照自己的模式活动或低功耗深睡眠，当没有网络活动时，Wi-Fi网络处理器（CC3100）大部分时间睡眠，只有接收信标时唤醒。
Wi-Fi网络处理器（CC3100）有以下6种电源模式。
● 网络活动模式（处理低3层）：发送或接收IP协议数据包。
● 网络活动模式（处理低2层）：发送或接收MAC管理帧，不需要IP处理。
● 网络活动监听模式：特殊的功耗优化活动模式，用于接收信标帧，不支持其他帧。
● 网络连接空闲模式：实现802.11节能操作的复合模式。网络处理器（CC3100）在信标间自动进入LPDS模式，接收信标时进入活动监听模式，通过信标确定接入点是否有数据传送，如果没有，网络处理器（CC3100）返回LPDS模式。
● 网络低功耗深睡眠（LPDS）模式：信标间的低功耗状态，状态由网络处理器（CC3100）保留，允许快速唤醒。
● 网络禁用模式：网络处理器（CC3100）不可用。
应用MCU和网络处理器（CC3100）的操作应确保设备大部分时间停留在最低功耗模式，以延长电池寿命。CC3200重要的片级电源模式如表1.3所示。

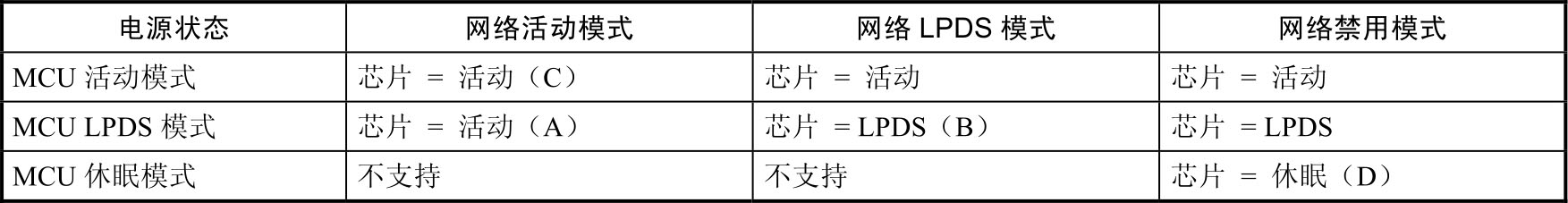

表1.3 片级电源模式
应用程序中电源模式的使用例子如下。
（1）设备一直连接到网络，但只发送和接收少量数据，大部分时间连接空闲：使用模式A（接收信标帧）和模式B（等待下一个信标）。
（2）设备不一直连接到网络，而是周期唤醒（如间隔10 min）发送数据，大部分时间在模式D（休眠）：短暂跳到模式C传输数据。
