CC3200的硬件开发环境可以使用TI的CC3200 LaunchPad，也可以使用其他兼容硬件开发环境。CC3200 LaunchPad是TI开发的CC3200硬件开发平台，使用FTDI器件实现板载调试和UART-USB转换，并且包含温度传感器和加速度传感器提供开包即用体验。
CC3200 LaunchPad具有下列特性。
● CC3200 Wi-Fi MCU，支持站点和接入点模式，支持SmartConfig和WPS网络配置。
● 板载闪存（1 MB）可通过USB在PC上使用UniFlash进行更新。
● 板载FTDI器件可实现JTAG调试和UART-USB转换。
● 板载温度传感器和加速度传感器可提供开包即用体验。
● 微型USB连接器用于供电、调试和UART通信。
● 支持4线JTAG和2线SWD。
● 2个20引脚连接器可实现与其他LaunchPad兼容设备的连接。
● 2个按键和3个LED用于用户交互。
● 可通过修改电容器选择板载天线和外接天线。
● 可由2节AA碱性电池供电运行。
CC3200 LaunchPad的功能框图、实物图和连接关系参见附录E。
CC3200 LaunchPad预装了out_of_box项目，利用板载温度传感器和加速度传感器，以及LED可提供开包即用体验，体验步骤如下（out_of_box项目的详细分析请参考8.2节）。
（1）确认CC3200 LaunchPad的J2（1-2）、J3（1-2）、J6（2-3）、J7（2-3）、J8（1-2）、J9（1-2）、J10（1-2）、J11（1-2）、J12（1-2）、J13（1-2）和J22.P1（1-2）用短路块连接，参见图E.2。
警告：用短路块连接J22.P1（1-2）时要特别注意，不要误将短路块连接到J22.P3（1-2）上，否则会造成电源短路（J22.P3.1是5 V电源，J22.P3.2是GND）！

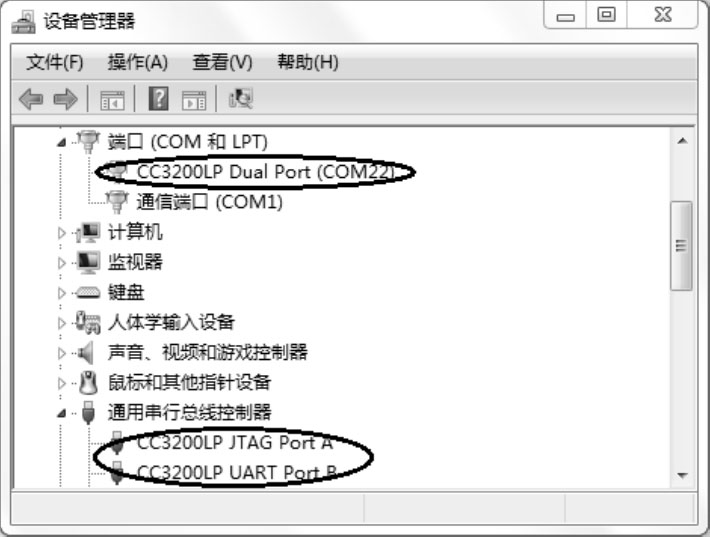

图2.46 设备准备就绪
为了防止误连接，可以将J22.P3.1往外掰弯。
将CC3200 LaunchPad通过USB线与PC连接，CC3200 LaunchPad上的D1（黄LED，复位指示）、D4（红LED，电源指示）、D5（绿LED）和D6（黄LED）亮，D7（红LED）闪烁3次然后熄灭（如果D7不闪烁，尝试按一下CC3200 LaunchPad上的RESET按键），CC3200 LaunchPad进入接入点模式。
同时，PC自动加载FTDI驱动程序，加载完成后在设备管理器中可以看到图2.46所示内容，从图中可以看出：FTDI的端口A用于JTAG接口，端口B用于UART接口，UART的接口号是COM22（实际情况可能不同）。
注意：记住UART的接口号COM22，UniFlash中要用！
（2）在手机（或平板电脑或笔记本电脑）上打开Wi-Fi，连接mysimplelink-054D6C（实际情况可能不同）。
（3）在手机（或平板电脑或笔记本电脑）上打开网页浏览器，输入“mysimplelink.net”，显示如图2.47所示的欢迎界面。
（4）单击“Demos”（演示）标签，显示如图2.48所示的演示界面，在演示界面的下方有4个应用演示按钮，分别为家庭自动化、家用电器、安全保障和智能能源。

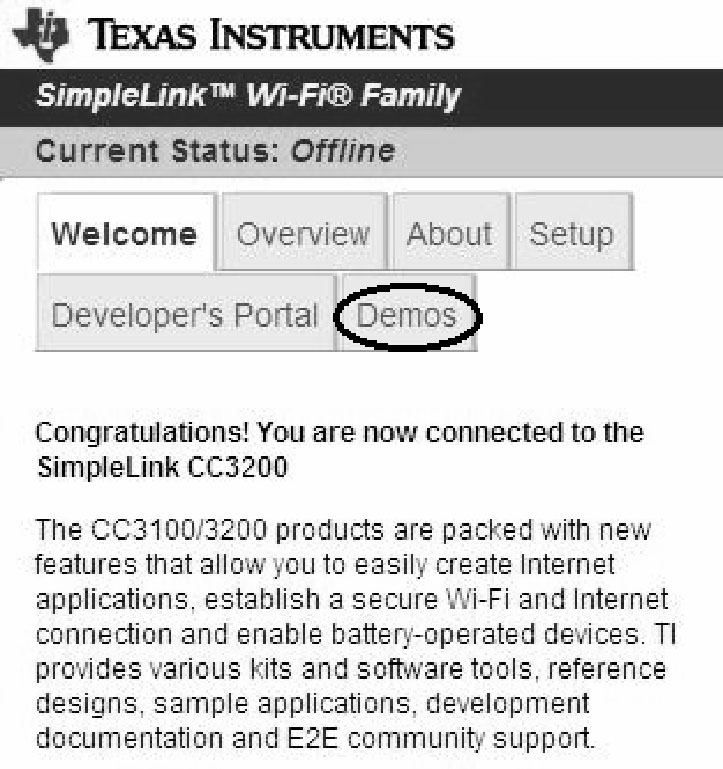

图2.47 欢迎界面

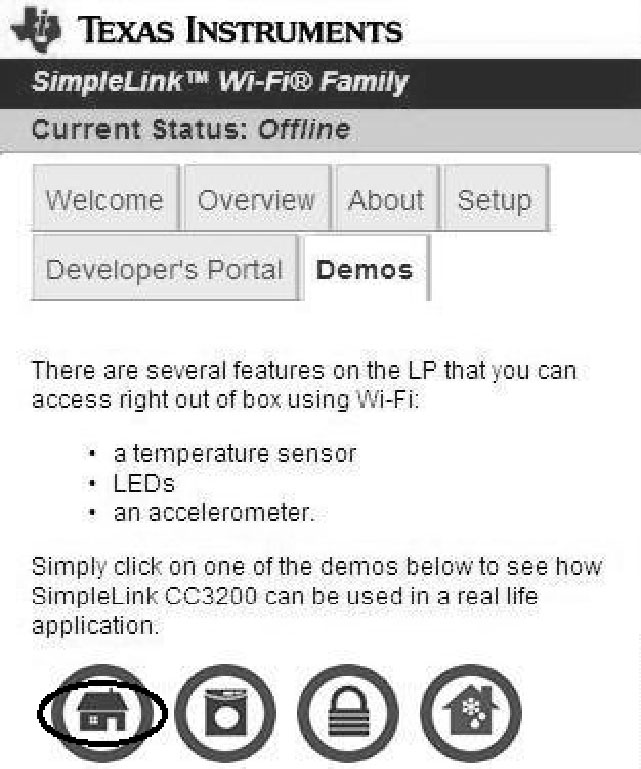

图2.48 演示界面
（5）单击演示界面左下角的家庭自动化演示按钮，显示如图2.49所示的家庭自动化界面1。
（6）单击左边的开关，开关打开（On），草地左下角的喷头间歇喷水，如图2.50所示，同时CC3200 LaunchPad上的D7（红LED）闪烁。

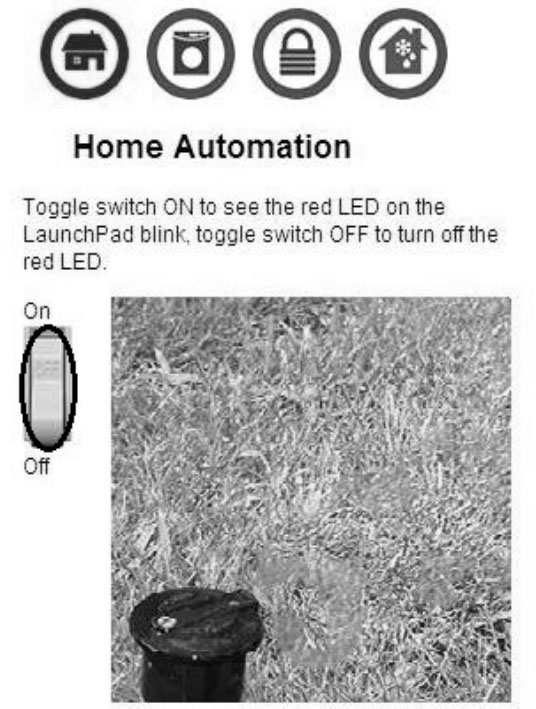

图2.49 家庭自动化界面1

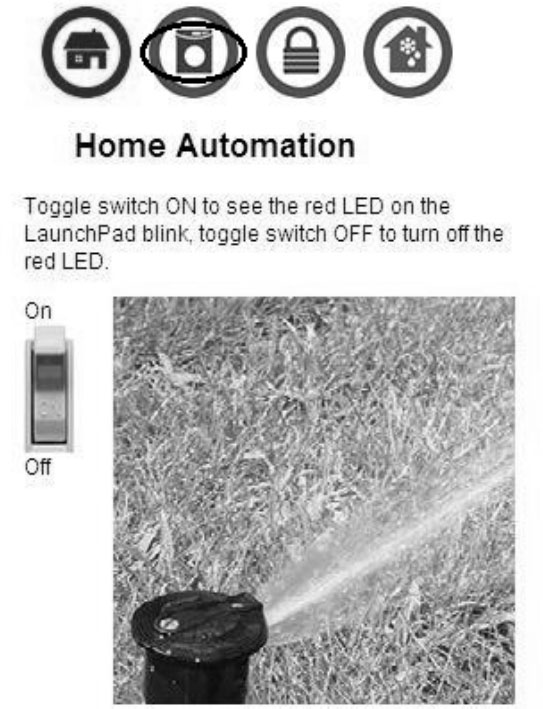

图2.50 家庭自动化界面2
（7）单击家用电器按钮，显示如图2.51所示的家用电器界面1。

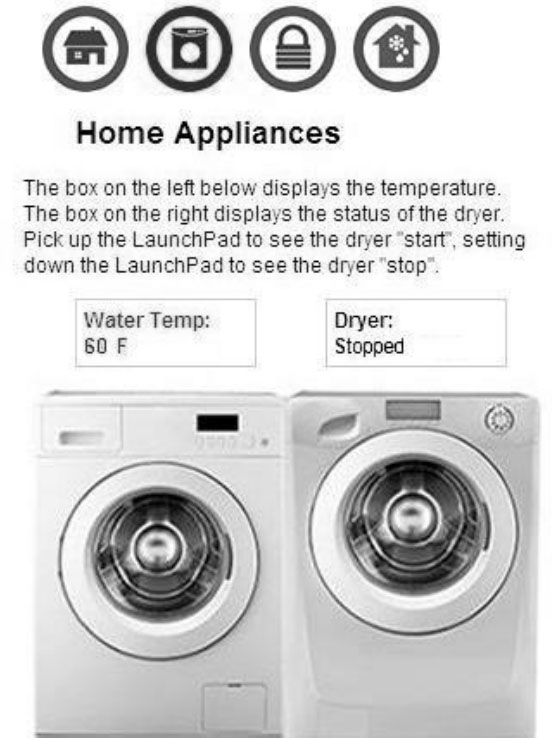

图2.51 家用电器界面1
（8）用手触摸CC3200 LaunchPad上的温度传感器，水温（Water Temp）发生变化；拿起CC3200 LaunchPad，烘干机（Dryer）从停止（Stopped）变为运行（Running），如图2.52所示。

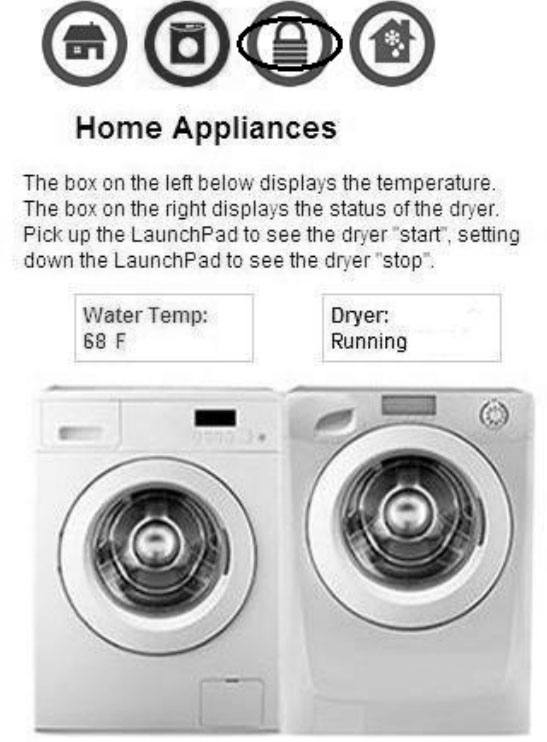

图2.52 家用电器界面2
（9）单击安全保障按钮，显示如图2.53所示的安全保障界面1。
（10）单击左边的开关，开关打开（On），拿起CC3200 LaunchPad，系统报警，如图2.54所示。

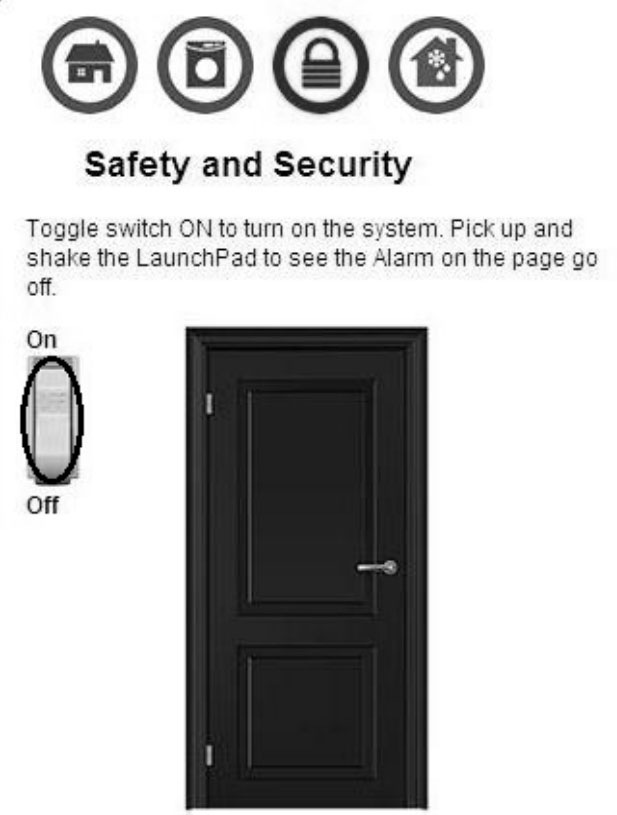

图2.53 安全保障界面1

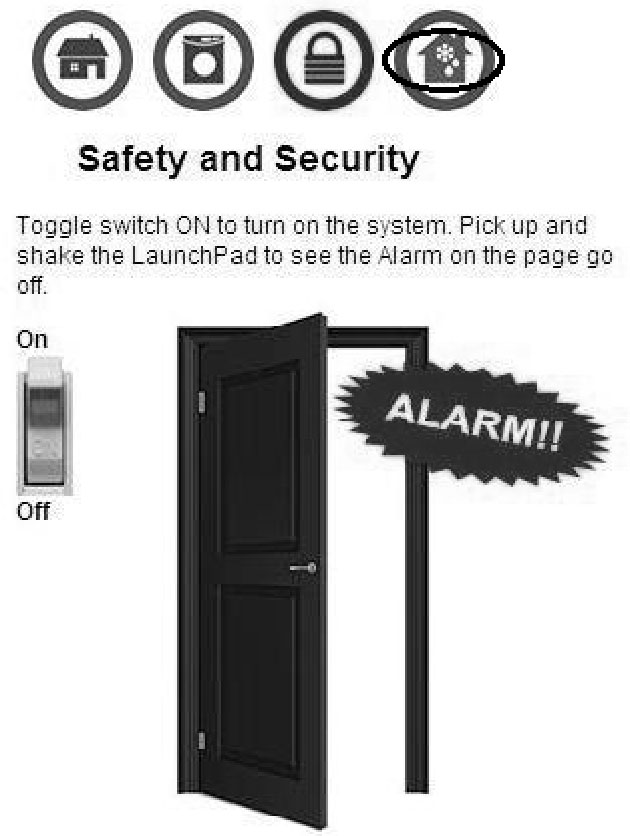

图2.54 安全保障界面2
（11）单击智能能源按钮，显示如图2.55所示的智能能源界面。
（12）单击箭头可以减小或增大所需温度（Desired Temperature），用手触摸CC3200 LaunchPad上的温度传感器，当前温度（Current Temperature）发生变化。
所需温度低于当前温度时CC3200 LaunchPad上的D7（红LED）闪烁，高于时D7（红LED）常亮，相等时D7（红LED）熄灭。

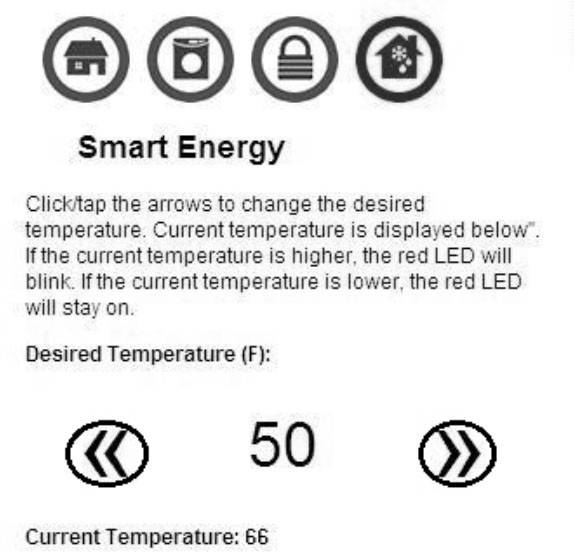

图2.55 智能能源界面
如果CC3200 LaunchPad上服务包是SDK v0.5.1/v0.5.2或v1.0.0，需要用UniFlash更新到SDK v1.1.0，SDK v1.1.0服务包的安装文件是“CC31xx_CC32xx_ServicePack-1.0.0.10.0-windows-installer.exe”，执行上述文件将服务包安装到默认目录，其中包含“servicepack_1.0.0.10.0.bin”服务包文件。服务包更新的具体步骤如下。
（1）拔掉CC3200 LaunchPad上连接J22.P1（1-2）的短路块，将J15（1-2）用短路块连接，并确认J2（1-2）、J3（1-2）、J6（2-3）、J7（2-3）、J8（1-2）、J9（1-2）、J10（1-2）、J11（1-2）、J12（1-2）和J13（1-2）用短路块连接。
（2）将CC3200 LaunchPad通过USB线与PC连接。
（3）执行CCS UniFlash-CC3xxx Edition 3.2.0（D：\TI\uniflash_3.2\eclipse\uniflash.exe），显示如图2.56所示的CCS UniFlash窗口。

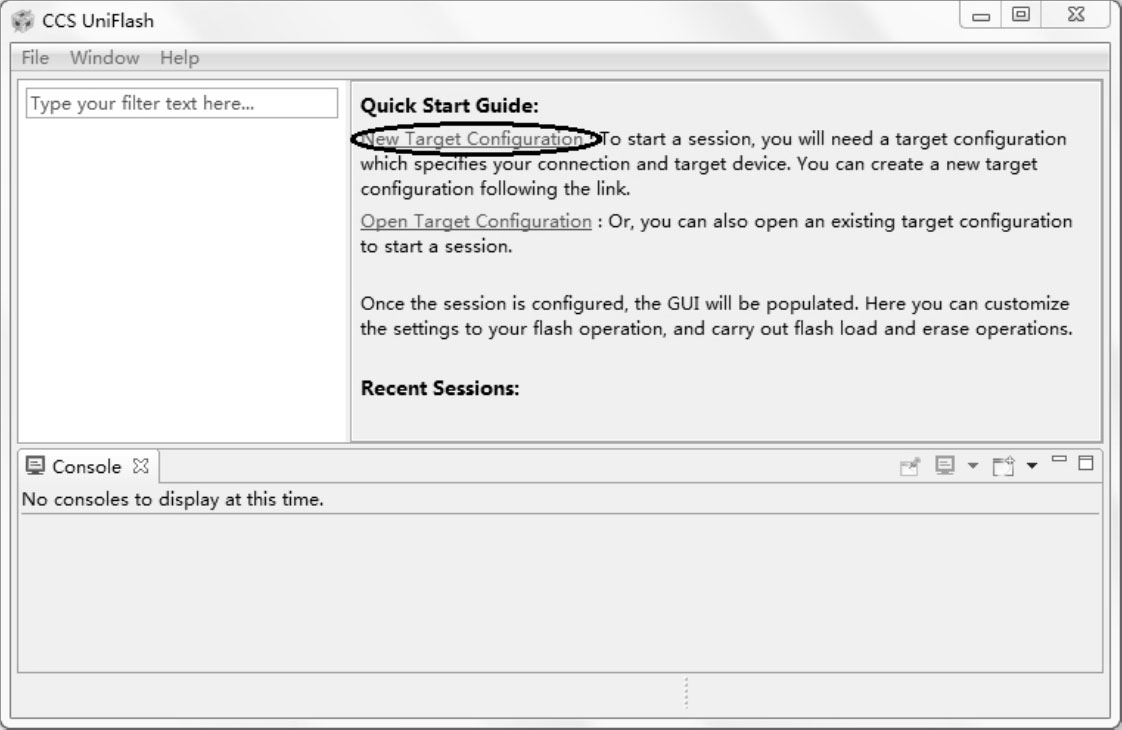

图2.56 CCS UniFlash窗口
（4）单击“File”（文件）菜单下的“New Configuratiom”（新建配置）菜单项或单击“Quick Start Guide”（快速开始指南）下的“New Target Configuratiom”（新建目标配置）打开如图2.57所示的新建配置对话框。

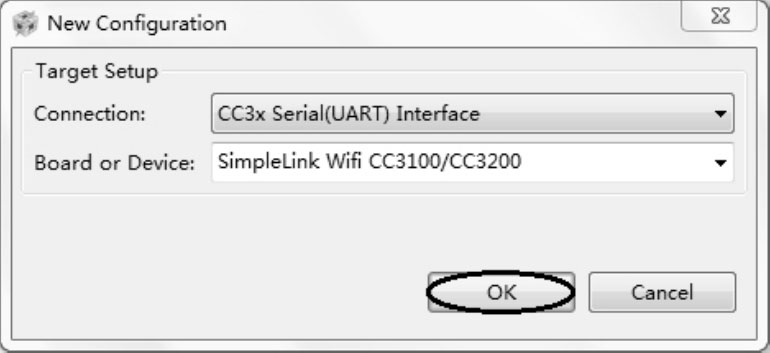

图2.57 UniFlash“新建配置”对话框
（5）单击“OK”按钮接收默认目标设置，显示如图2.58所示的新建配置窗口。

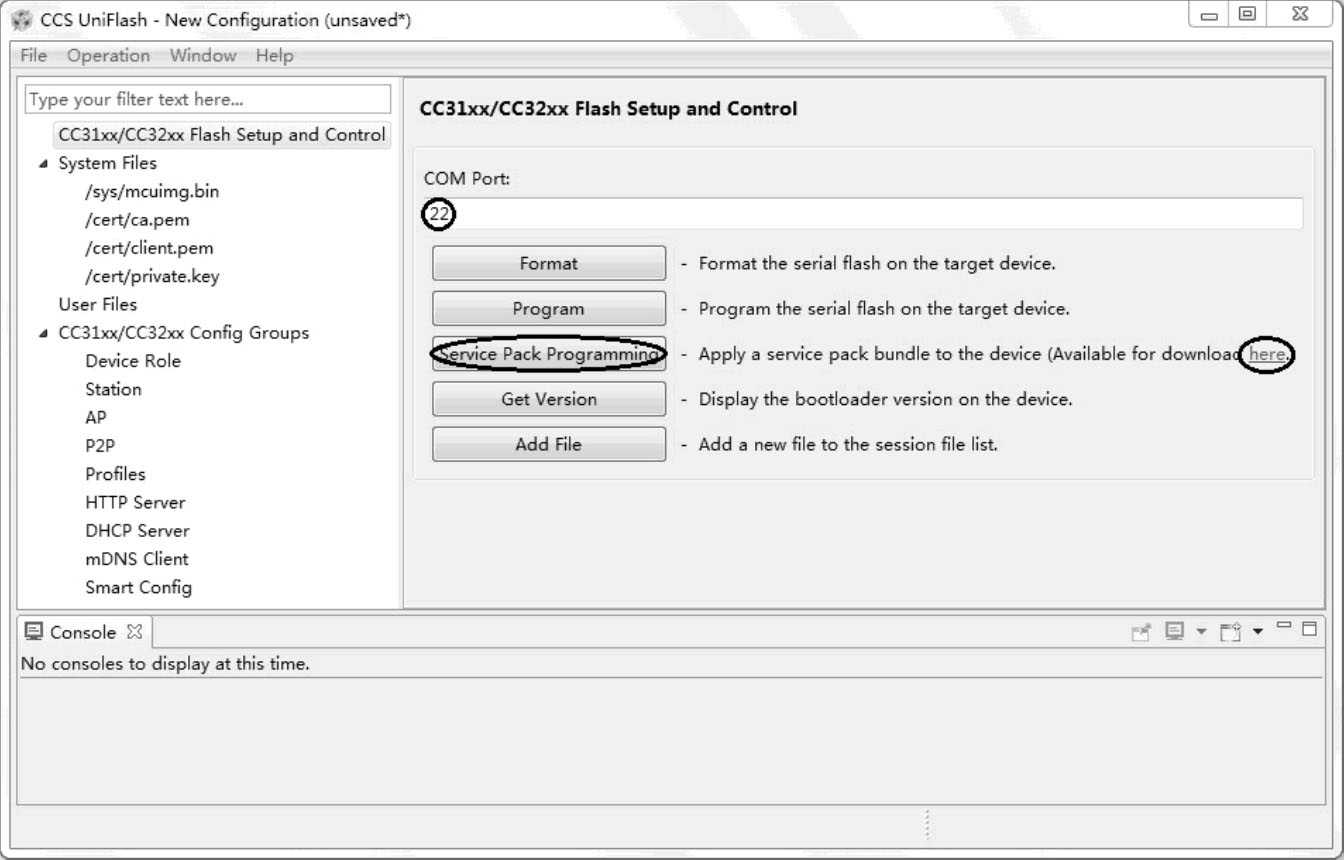

图2.58 UniFlash新建配置窗口
（6a）在“COM Port”（COM接口）下输入图2.46中显示的UART接口号“22”，单击“Service Pack Programming”（服务包编程）按钮打开servicepack_1.0.0.10.0.bin，开始更新服务包，Console（控制台）下显示更新过程。
注意：如果编程过程中止，控制台显示“please restart the device”（请重启设备），则需按一下开发板上的复位键重新启动设备。
单击“Service Pack Programming”（服务包编程）按钮右边的“here”（这里）链接可从TI官网上下载最新的服务包。
UniFlash除了可以更新服务包外，还可以将用户应用程序映像编程到串行闪存中，具体步骤和更新服务包相似，不同的是：
（6b）输入UART接口号后，单击左侧“System Files”（系统文件）下的“/sys/mcuimg.bin”，再单击右侧的“Browse”（浏览）按钮，打开需要编程的应用程序映像文件，并选中“Erase”（擦除）和“Update”（更新），如图2.59所示。
（7）单击左侧的“CC31x Flash Setup and Control”，再单击右侧的“Program”（编程）按钮，将应用程序二进制映像文件编程到串行闪存中。

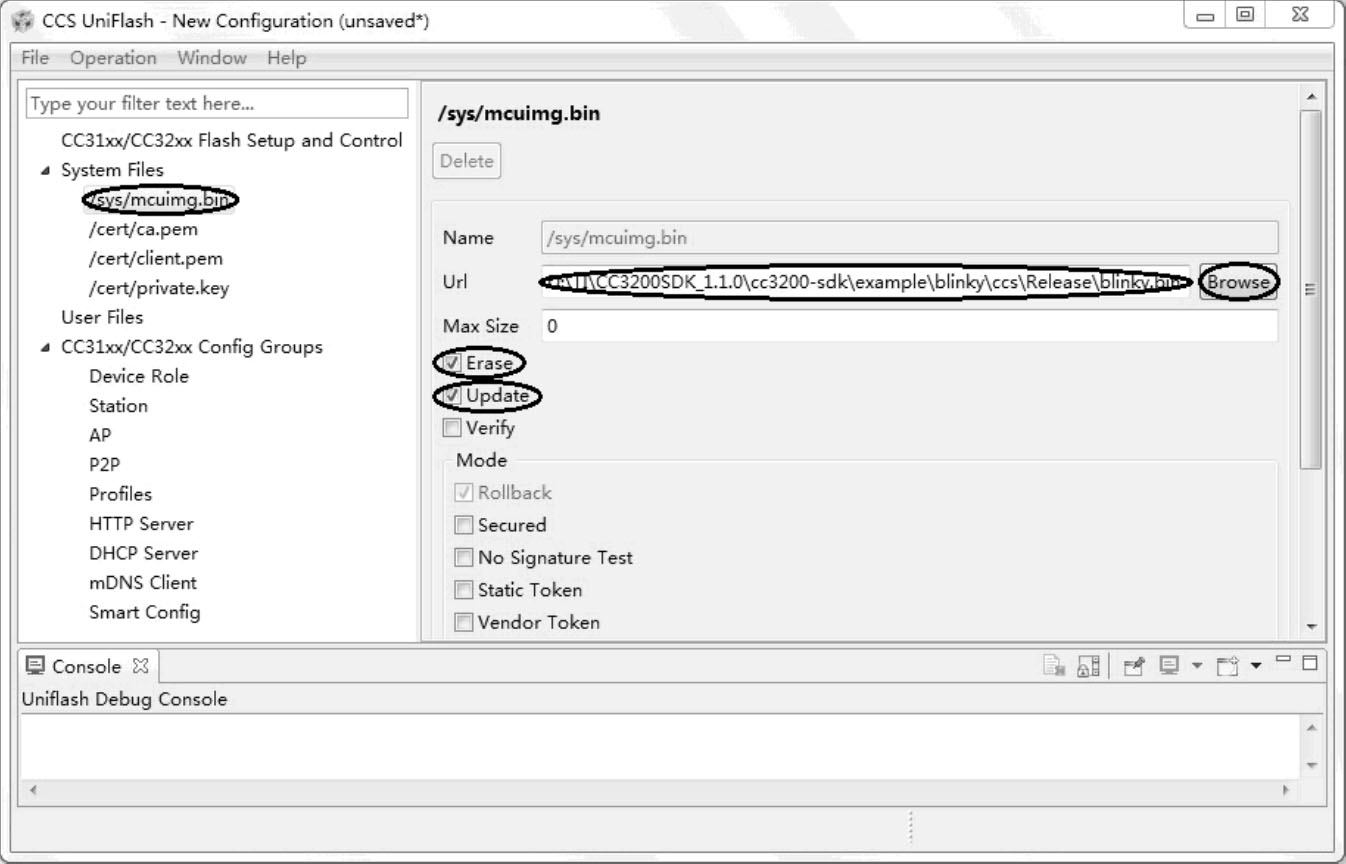

图2.59 UniFlash选择编程文件
（8）编程完成后，拔掉CC3200 LaunchPad上连接J15（1-2）的短路块，按一下“RESET”（复位）按键SW1，开始执行用户程序。
和前面的版本相比，UniFlash v3.2.0.00123除了包含“System Files”（系统文件）外，还包含“User Files”（用户文件）和“CC31xx/CC322xx Config Groups”（CC31xx/CC322xx配置组），特别是CC31xx/CC322xx配置组的设置，极大地方便了Wi-Fi的配置。
CC31xx/CC322xx配置组包含下列内容。
● Device Role：设备角色，包括站点、接入点和点对点。
● Station：站点，包括MAC地址、发射功率、电源策略和网络应用等。
● AP：接入点，包括MAC地址、名称、安全类型、密码和网络应用等。
● P2P：点对点，包括MAC地址、发射功率、电源策略和网络应用等。
● Profiles：配置文件，包括名称、优先级和安全类型等。
● HTTP Server：HTTP服务器，包括端口号等。
● DHCP Server：DHCP服务器，包括租用时间和起止IP地址。
● mDNS Client：mDNS客户端，包括服务名称等。
● Smart Config：智能配置，包括默认组密码等。
