直线类命令包括直线和构造线。这两个命令是AutoCAD中最简单的绘图命令。
【执行方式】
命令:LINE 快捷命令:L
菜单:绘图→直线 工具栏:绘图→直线
功能区:单击“默认”选项卡“绘图”面板中的“直线”按钮
(如图2-1所示)。
图2-1 绘图面板

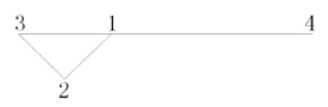

绘制如图2-2所示的标高符号。
指定第一个点:100,100↙(点1)
命令:L↙
【绘制步骤】
指定下一点或[放弃(U)]: @40,-135↙
指定下一点或[放弃(U)]: u↙(输入错误,取消上次操作)
指定下一点或[放弃(U)]: @40<-135↙(点2,也可以按下状态栏上的DYN按钮,在鼠标位置为135°时,动态输入40,如图2-3所示,下同)
指定下一点或[放弃(U)]: @40<135↙(点3,相对极坐标数值输入方式,此方式便于控制线段长度)
指定下一点或[闭合(C)/放弃(U)]: @180,0↙(点4,相对直角坐标数值输入方式,此方式便于控制坐标点之间的正交距离)
指定下一点或[闭合(C)/放弃(U)]: ↙(回车结束直线命令)
图2-2 直线图形
图2-3 动态输入40
【执行方式】
命令:XLINE 快捷命令:XL
菜单:绘图→构造线 工具栏:绘图→构造线
功能区:单击“默认”选项卡“绘图”面板中的“构造线”按钮
【操作提示】
命令:XL↙
指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:(给出根点1)
指定通过点:(给定通过点2,画一条双向无限长直线)

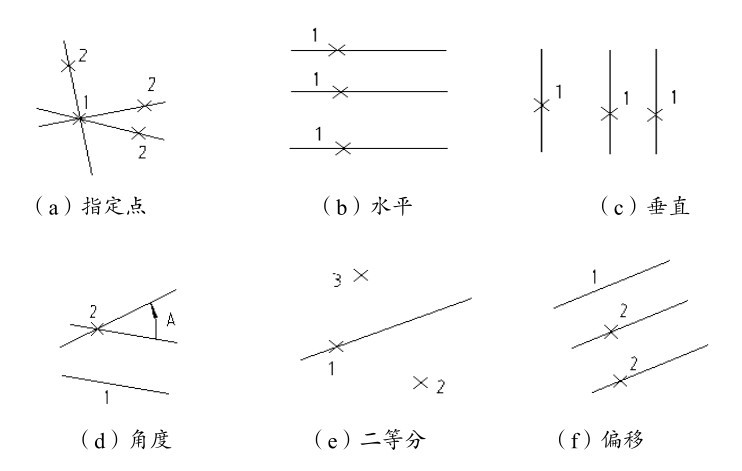

指定通过点:(继续给点,继续画线,如图2-4(a)所示,回车结束命令)
命令行其他选项的执行示意图如图2-4(b)~图2-4(f)所示。
图2-4 构造线
