1.2 命令操作入门

本节将介绍AutoCAD的一些基本输入操作命令。这些都是学习本软件的一些最基础，同时又是非常重要的知识。对这些知识的了解，有助于方便快捷地操作本软件。

1.2.1 命令输入方法

AutoCAD交互绘图必须输入必要的指令和参数。AutoCAD 2016有多种命令输入方式（以画直线为例）。

1.在命令窗口输入命令名

命令字符不区分大小写，如命令：LINE↙。执行命令时，在命令行提示中经常会出现命令选项。例如，输入直线快捷命令“L”后，命令行中的提示如下。

命令：L↙指定第一个点：（在屏幕上指定一点或输入一个点的坐标）

指定下一点或[放弃（U）]:

选项中不带括号的提示为默认选项，因此可以直接输入直线段的起点坐标或在屏幕上指定一点；如果要选择其他选项，则应该先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。

2.在命令窗口输入命令缩写字（即快捷命令）

命令缩写字有L（LINE）、C（CIRCLE）、A（ARC）、Z（ZOOM）、R（REDRAW）、M（MORE）、CO（COPY）、PL（PLINE）、E（ERASE）等。

3.选取菜单选项

选取相应选项后，在状态栏中可以看到对应的命令说明及命令名。

4.单击工具栏中的对应图标

单击该图标后，在状态栏中也可以看到对应的命令说明及命令名。

5.在命令行中打开右键快捷菜单

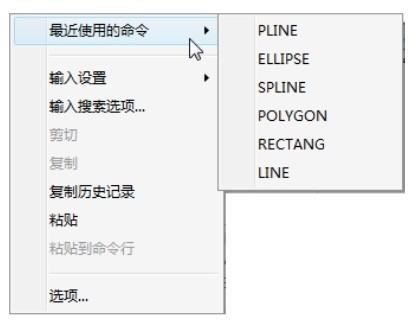

如果在前面刚使用过要输入的命令，可以在命令行中打开右键快捷菜单，然后在“最近使用的命令”级联菜单中选择需要的命令，如图1-12所示。“最近使用的命令”级联菜单中会存储最近使用的6条命令。如果经常重复使用6次操作以内的命令，这种方法就比较快速简捷。

6.右键快捷菜单

如果用户要重复使用上次使用的命令，可以直接在绘图区右击鼠标，系统会立即重复执行上次使用的命令。这种方法适用于重复执行某个命令。

7.快捷键

有的命令可以采取快捷键的方式执行，比如按Ctrl+V快捷键表示粘贴。有些快捷键是Microsoft Windows 标准解释快捷键，有些则是AutoCAD系统自己定义的，这些快捷键执行方式一般在菜单命令后有说明，请多加留意。

本书主要针对那些具有快捷操作方式的功能展开讲解，包括快捷命令、快捷键、右键快捷菜单3种形式。通过对这些快捷执行方式的学习，读者可以快速绘图，大大提高工作效率。

1.2.2 数据输入方式

在AutoCAD 2016中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中，直角坐标和极坐标最为常用。下面主要介绍一下它们的输入。

1.直角坐标法

直角坐标就是用点的X、Y坐标值表示的坐标。

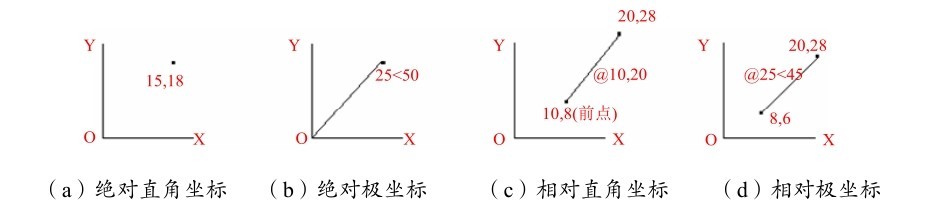

例如，在命令行中输入点的坐标提示下输入“15,18”，则表示输入了一个X、Y坐标值分别为15、18的点。此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图1-13（a）所示。如果输入“@10,20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-13（c）所示。

2.极坐标法

极坐标就是用长度和角度表示的坐标，只能用来表示二维点的坐标。

在绝对坐标输入方式下，表示为“长度＜角度”，如“25＜50”。其中，长度为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图1-13（b）所示。

在相对坐标输入方式下，表示为“@长度＜角度”，如“@25＜45”。其中，长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图1-13（d）所示。

3.动态数据输入

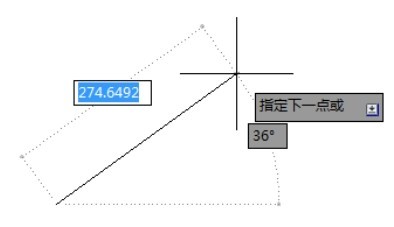

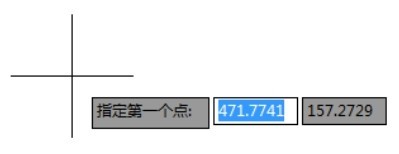

按下状态栏上的DYN按钮，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据。例如，绘制直线时，在光标附近会动态地显示“指定第一点”，以及后面的坐标框（当前显示的是光标所在位置），在框中可以输入数据，两个数据之间以逗号隔开，如图1-14所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图1-15所示，其输入效果与“@长度＜角度”方式相同。

下面分别讲述点与距离值的输入方法。

4.点的输入

绘图过程中，常需要输入点的位置。AutoCAD提供了如下几种输入点的方式。

（1）用键盘直接在命令窗口中输入点的坐标。直角坐标有两种输入方式：“x,y”（点的绝对坐标值，如“100,50”）和“@x,y”（相对于上一点的相对坐标值，如“@50,-30）”。坐标值均相对于当前的用户坐标系。

极坐标的输入方式为：“长度＜角度”（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴正向的夹角，如“20＜45”）或“@长度＜角度”（相对于上一点的相对极坐标，如“@50＜-30”）。

（2）用鼠标等定点设备移动光标，单击左键在屏幕上直接取点。

（3）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等，详见第3章）。

（4）直接距离输入。先用光标拖拉出橡筋线确定方向，然后用键盘输入距离。这样有利于准确控制对象的长度等参数，如要绘制一条10mm长的线段，操作方法如下。

命令：L

指定第一个点：（在屏幕上指定一点）

指定下一点或[放弃（U）]:

这时在屏幕上移动鼠标指明线段的方向，但不要单击鼠标左键确认，如图1-16所示；然后在命令行中输入10。这样就在指定方向上准确地绘制了长度为10mm的线段。

5.距离值的输入

系统提供两种输入距离值的方式。一种是在命令窗口中直接输入数值；另一种是在屏幕上拾取两点，两点距离值为所需数值。

1.2.3 命令的重复、撤销（Ctrl+Z）、重做（Ctrl+Y）

1.命令的重复

按Enter键可重复调用上一个命令，不管上一个命令是完成了还是被取消了。

2.命令的撤销

在命令执行的任何时刻都可以取消和终止命令的执行。

【执行方式】

命令：UNDO

菜单：编辑→放弃

工具栏：快速访问→放弃

快捷键：Esc 或 Ctrl+Z

3.命令的重做

已被撤销的命令还可以恢复重做，即恢复已撤销的最后一个命令。

【执行方式】

命令：REDO

菜单：编辑→重做

工具栏：快速访问→重做

快捷键：Ctrl+Y

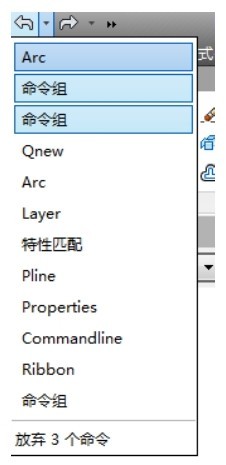

AutoCAD 2016可以一次执行多重放弃和重做操作。单击UNDO或REDO下三角按钮，可以选择要放弃或重做的操作，如图1-17所示。
