1.1 操作环境简介

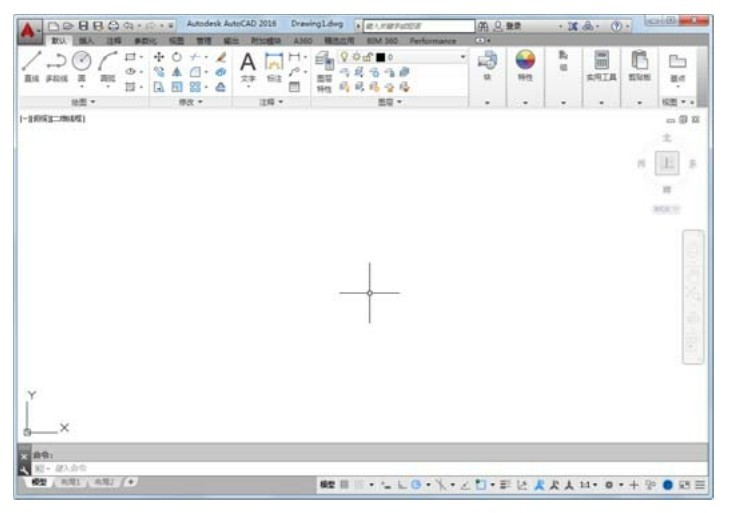

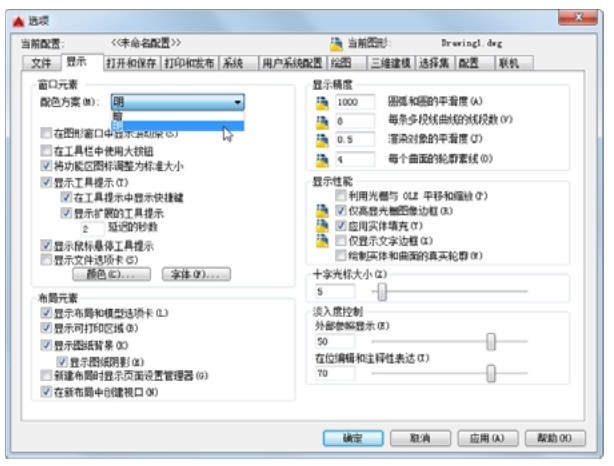

安装AutoCAD 2016后，默认的界面如图1-1所示，在绘图区中右击鼠标，打开快捷菜单，如图1-2所示，选择“选项”命令，打开“选项”对话框，选择“显示”选项卡，在窗口元素对应的“配色方案”中设置为“明”，如图1-3所示，单击确定按钮，退出对话框，其操作界面如图1-4所示。

该界面是AutoCAD 2009以后出现的新界面风格，为了便于用过以前版本的用户学习，本书采用草图与注释界面介绍相结合的方式。

具体的转换方法是：单击界面右下角的“切换工作空间”按钮，打开“工作空间”下拉列表，从中选择“草图与注释”选项，系统将转换到草图与注释界面，如图1-5所示。

1.1.1 操作界面（Ctrl+9，F2）

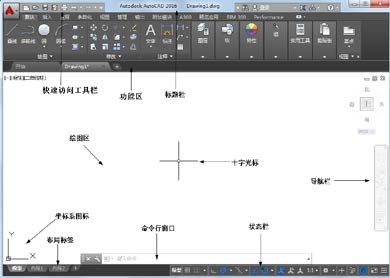

AutoCAD操作界面是AutoCAD显示、编辑图形的区域，一个完整的草图与注释操作界面如图1-4所示，包括标题栏、绘图区、十字光标、坐标系图标、命令行窗口、状态栏、布局标签和快速访问工具栏等。下面对其中的命令行窗口和状态栏进行重点说明。

1.状态栏

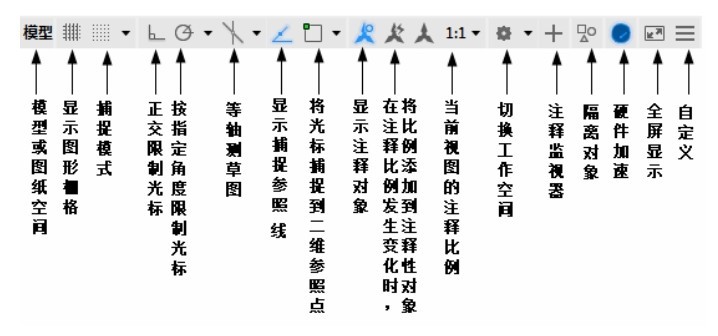

状态栏在屏幕的底部，依次有“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“图形性能”“全屏显示”和“自定义”28个功能按钮，如图1-6所示。左键单击部分开关按钮，可以实现这些功能的开关。通过部分按钮也可以控制图形或绘图区的状态。

注意

默认情况下，不会显示所有工具，可以通过状态栏上最右侧的按钮，选择要从“自定义”菜单显示的工具。状态栏上显示的工具可能会发生变化，具体取决于当前的工作空间以及当前显示的是“模型”选项卡还是布局选项卡。下面对部分状态栏上的按钮做简单介绍，如图1-6所示。

2.命令行窗口

命令行窗口是输入命令名和显示命令提示的区域，默认的命令行窗口布置在绘图区下方，由若干文本行构成。对于命令行窗口，有以下两种快捷操作。

（1）按Ctrl+9键，可以打开或关闭命令行窗口。

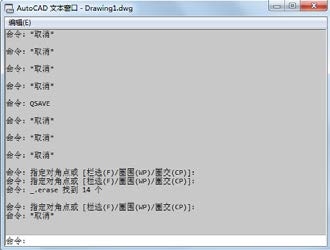

（2）按F2键，可以用文本编辑的方法对当前命令行窗口中输入的内容进行编辑，如图1-7所示。

1.1.2 绘图系统配置（OPTIONS，OP）

用户可以根据需要配置绘图系统，操作方法如下。

【执行方式】

命令：OPTIONS 快捷命令：OP

菜单：工具→选项

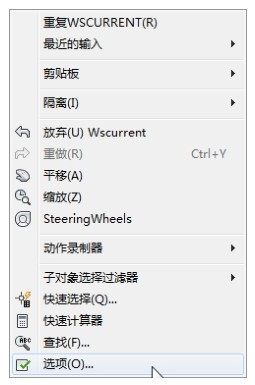

快捷菜单：选项（单击鼠标右键，系统打开快捷菜单，其中包括一些最常用的命令，如图1-8所示）

【操作提示】

执行上述命令后，系统自动打开“选项”对话框。用户可以在该对话框中选择有关选项，对系统进行配置。

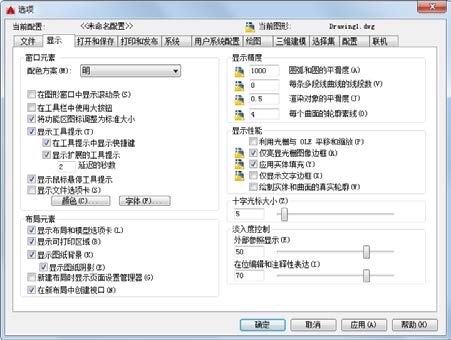

“选项”对话框的第二个选项卡为“显示”，该选项卡控制AutoCAD窗口的外观，如图1-9所示。在该选项卡中可设定屏幕菜单、屏幕颜色、光标大小、滚动条显示与否、AutoCAD的版面布局、各实体的显示分辨率以及AutoCAD运行时的其他各项性能参数等。

在默认情况下，AutoCAD 2016绘图窗口是白色背景、黑色线条，有时需要修改绘图窗口颜色。修改绘图窗口颜色的操作步骤如下。

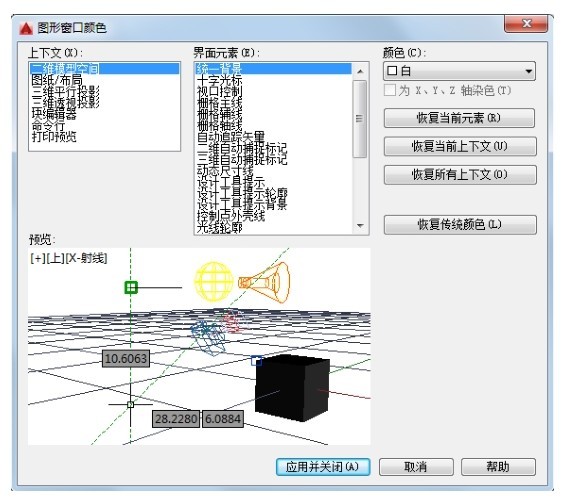

（1）在绘图窗口中选择“工具”菜单中的“选项”命令。屏幕上将弹出“选项”对话框。打开“显示”选项卡，如图1-9所示。单击“窗口元素”选项组中的“颜色”按钮，将打开如图1-10所示的“图形窗口颜色”对话框。

（2）单击“图形窗口颜色”对话框中的“颜色”下三角按钮，在打开的下拉列表中，选择需要的窗口颜色，然后单击“应用并关闭”按钮。此时AutoCAD 2016的绘图窗口就变成了所选颜色。

1.1.3 绘图环境设置（UNIT，UN）

进入AutoCAD 2016绘图环境后，需要先设置绘图单位，操作方法如下。

【执行方式】

命令：UNIT 快捷命令：UN

菜单：格式→单位

【操作提示】

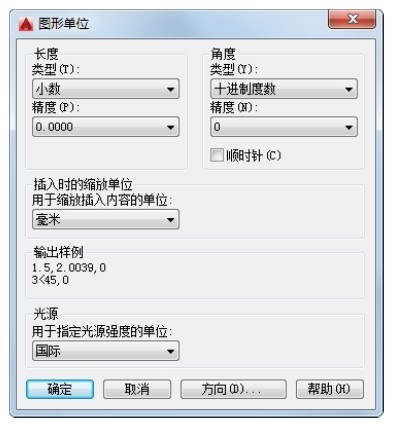

执行上述命令后，系统打开“图形单位”对话框，如图1-11所示，该对话框用于定义单位和角度格式。
