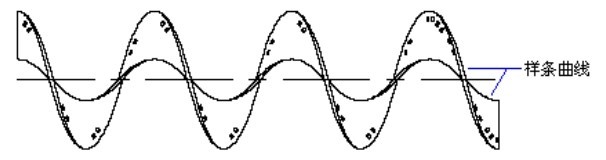

AutoCAD使用一种称为非一致有理B样条（NURBS）曲线的特殊样条曲线类型。NURBS曲线会在控制点之间产生一条光滑的曲线，如图3-11所示。
图3-11 样条曲线
【执行方式】
命令：SPLINE 快捷命令：SPL
菜单：绘图→样条曲线 工具栏：绘图→样条曲线
功能区：单击“默认”选项卡“绘图”面板中的“样条曲线拟合”按钮
或“样条曲线控制点”按钮
（如图3-12所示）。
图3-12“绘图”面板
【执行方式】
命令：SPLINEDIT 快捷命令：SPE
菜单：修改→对象→样条曲线 快捷菜单：编辑样条曲线
工具栏：修改II→编辑样条曲线
功能区：单击“默认”选项卡“修改”面板中的“编辑样条曲线”按钮
【操作提示】
命令：SPE↙
选择样条曲线：（选择要编辑的样条曲线。若选择的样条曲线是用SPLINE命令创建的，其近似点以夹点的颜色显示出来；若选择的样条曲线是用PLINE命令创建的，其控制点以夹点的颜色显示出来）
输入选项[闭合（C）/合并（J）/拟合数据（F）/编辑顶点（E）/转换为多段线（P）/反转（R）/放弃（U）/退出（X）]＜退出＞:
绘制如图3-13所示的雨伞。
图3-13 雨伞图形
【绘制步骤】
01 利用“圆弧”快捷命令ARC，绘制伞的外框。
命令：ARC↙
指定圆弧的起点或[圆心（C）]: C↙
指定圆弧的圆心：（在屏幕上指定圆心）
指定圆弧的起点：（在屏幕上圆心位置的右边指定圆弧的起点）
指定圆弧的端点（按住 Ctrl 键以切换方向）或[角度（A）/弦长（L）]:a↙
指定夹角（按住 Ctrl 键以切换方向）:180↙（注意角度的逆时针转向）
02 利用“样条曲线”快捷命令SPL，绘制伞的底边。
命令：SPL↙（或者选择菜单栏中的“绘图”→“样条曲线”命令，或单击绘图工具栏命令图标
，下同）
当前设置：方式=拟合 节点=弦
指定第一个点或[方式（M）/节点（K）/对象（O）]:（指定样条曲线的第一个点1，如图3-14所示）
输入下一个点或[起点切向（T）/公差（L）]:（指定样条曲线的下一个点2）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）]:（指定样条曲线的下一个点3）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]:（指定样条曲线的下一个点4）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]:（指定样条曲线的下一个点5）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]:（指定样条曲线的下一个点6）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]:（指定样条曲线的下一个点7）
输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]:↙
03 利用“圆弧”快捷命令ARC，绘制伞面辐条。
命令：ARC↙
指定圆弧的起点或[圆心（C）]:（在圆弧大约正中点8位置，指定圆弧的起点，如图3-15所示）
指定圆弧的第二个点或[圆心（C）/端点（E）]:（在点9位置，指定圆弧的第二个点）
指定圆弧的端点：（在点2位置，指定圆弧的端点）
图3-14 绘制伞边
图3-15 绘制伞面辐条
04 用同样的方法，利用圆弧命令绘制其他的伞面辐条，绘制结果如图3-16所示。
05 利用“多段线”快捷命令PL，绘制伞顶。在图3-15所示的点8位置指定伞顶起点作为多段线的起点，在命令行提示下依次输入W、4、2，最后在适当位置指定一点作为伞顶终点。
图3-16 绘制伞面
用同样的方法，利用“多段线”快捷命令PL，绘制伞把。在图3-15所示的点8的正下方点4位置附近指定一点作为多段线的起点，在命令行提示下依次输入H、1.5、1.5、往下适当位置的一点、A，最后在适当位置指定一点作为伞把终点，按Enter键确认。最终绘制的图形如图3-13所示。
