3.2 多段线

多段线是一种由线段和圆弧组合而成的，不同线宽的多线。这种线由于其组合形式多样，线宽不固定，弥补了直线或圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到了广泛应用。

【执行方式】

命令：PLINE 快捷命令：PL

菜单：绘图→多段线工具栏：绘图→多段线

功能区：单击“默认”选项卡“绘图”面板中的“多段线”按钮。

【执行方式】

命令：PEDIT 快捷命令：PE

菜单：修改→对象→多段线工具栏：修改II→编辑多段线

快捷菜单：多段线编辑

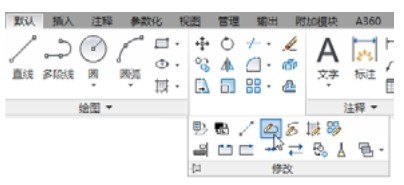

功能区：单击“默认”选项卡“修改”面板中的“编辑多段线”按钮（如图3-8所示）。

图3-8“修改”面板

【操作提示】

命令：PE↙

选择多段线或[多条（M）]:（选择一条要编辑的多段线）

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]:

绘制如图3-9所示的鼠标。

【绘制步骤】

01 利用“多段线”快捷命令PL，绘制鼠标轮廓线。命令行中的操作与提示如下。

命令：PL ↙

指定起点：2.5,50 ↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:59,80 ↙

指定下一点或[圆弧（A）/闭合（c）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: a ↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]: s ↙

指定圆弧上的第二个点：89.5,62 ↙

指定圆弧的端点：86.6,26.7 ↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]: l ↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: 29,0 ↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: a ↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]: 18,5.3 ↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: 2.5,34.6 ↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: a ↙

指定圆弧的端点（按住Ctrl键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]: cl ↙

绘制结果如图3-10所示。

图3-9 鼠标

图3-10 绘制鼠标轮廓

02 利用“直线”快捷命令 L，绘制端点分别为{（47.2,8.5）,（32.4,33.6）}、{（32.4,33.6）,（21.3,60.2）}、{（32.4,33.6）,（9,21.7）}的直线作为鼠标的左右键。
