多线是一种复合线，由连续的直线段复合组成。这种线的一个突出优点是能够提高绘图效率，保证图线之间的统一性。
【执行方式】
命令：MLINE 快捷命令：ML
菜单：绘图→多线
【执行方式】
命令：MLSTYLE
【执行方式】
命令：MLEDIT 菜单：修改→对象→多线

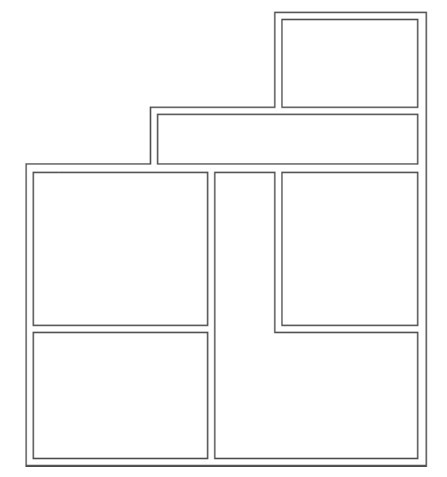

绘制如图3-1所示的墙体。
图3-1 墙体
【绘制步骤】
01 利用“构造线”快捷命令XL，绘制出一条水平构造线和一条竖直构造线，组成十字形辅助线，如图3-2所示。继续绘制辅助线。
命令：XLINE↙
指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]:O↙
指定偏移距离或[通过（T）]＜0.0000＞: 4200↙
选择直线对象：（选择刚绘制的水平构造线）
指定向哪侧偏移：（指定上边一点）
选择直线对象：↙
用相同的方法，将绘制得到的水平构造线依次向上偏移5100、1800和3000，偏移得到的水平构造线如图3-3所示。用同样的方法绘制垂直构造线，并依次向右偏移3900、1800、2100和4500，结果如图3-4所示。
图3-2 十字形辅助线
图3-3 水平构造线
图3-4 居室的辅助线网格
02 定义多线样式。在命令行中输入命令MLSTYLE，或者选择菜单栏中的“格式”→“多线样式”命令，系统将打开“多线样式”对话框。在该对话框中单击“新建”按钮，系统将打开“创建新的多线样式”对话框。在该对话框的“新样式名”文本框中输入“墙体线”，单击“继续”按钮。

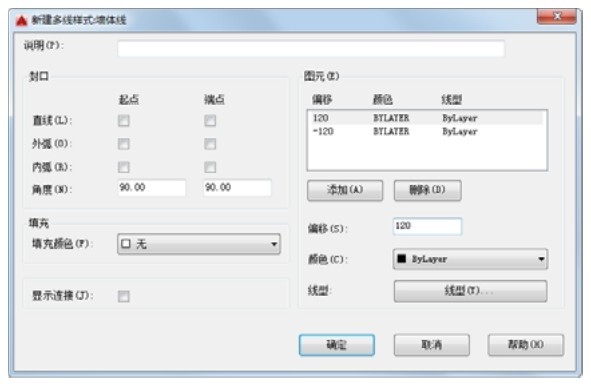

03 系统将打开“新建多线样式：墙体线”对话框，在其中按图3-5所示进行设置。
图3-5 设置多线样式
04 利用“多线”快捷命令ML，绘制多线墙体。命令行提示与操作如下。
命令：MLINE↙
当前设置：对正 = 上，比例 = 20.00，样式 = 墙体线
指定起点或[对正（J）/比例（S）/样式（ST）]: S↙
输入多线比例 ＜20.00＞: 1↙
当前设置：对正 = 上，比例 = 1.00，样式 = 墙体线
指定起点或[对正（J）/比例（S）/样式（ST）]: J↙
输入对正类型[上（T）/无（Z）/下（b）]＜上＞: Z↙
当前设置：对正 = 无，比例 = 1.00，样式 = 墙体线
指定起点或[对正（J）/比例（S）/样式（ST）]:（在绘制的辅助线交点上指定一点）
指定下一点：（在绘制的辅助线交点上指定下一点）
指定下一点或[放弃（U）]:（在绘制的辅助线交点上指定下一点）
指定下一点或[闭合（C）/放弃（U）]:（在绘制的辅助线交点上指定下一点）
……
指定下一点或[闭合（C）/放弃（U）]:↙
根据辅助线网格，用相同的方法绘制多线。绘制结果如图3-6所示。

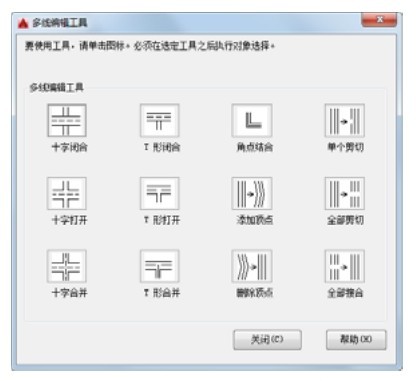

05 编辑多线。选择菜单栏中的“修改”→“对象”→“多线”命令，系统打开“多线编辑工具”对话框，如图3-7所示。单击其中的“T形打开”选项，对话框自动关闭，然后在绘图区选择相应的多线。命令行提示与操作如下。
命令：MLEDIT↙
选择第一条多线：（选择多线）
选择第二条多线：（选择多线）
选择第一条多线或[放弃（U）]:（选择多线）
选择第一条多线或[放弃（U）]:↙

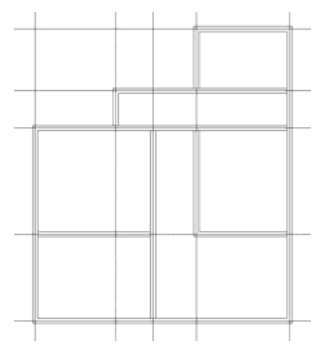

图3-6 全部多线绘制结果
图3-7“多线编辑工具”对话框
用同样的方法继续进行多线编辑，最后删除辅助线，最终结果如图3-1所示。
