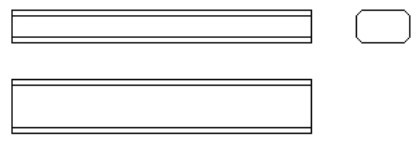

绘制如图2-28所示的方头平键。
图2-28 方头平键
【绘制步骤】
01 利用“矩形”快捷命令REC，绘制主视图外形，角点坐标为（0,30）和（@100,11）。结果如图2-29所示。
02 利用“直线”快捷命令L，绘制主视图两条棱线。一条棱线端点的坐标值为（0,32）和（@100,0），另一条棱线端点的坐标值为（0,39）和（@100,0），结果如图2-30所示。
图2-29 绘制主视图外形
图2-30 绘制主视图棱线
03 利用“构造线”快捷命令XL，绘制构造线。命令行提示与操作如下。
命令：XL↙
指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]:（指定主视图左边竖线上一点）
指定通过点：（指定竖直位置上一点）
指定通过点：↙
用同样的方法绘制右边竖直构造线，如图2-31所示。
图2-31 绘制竖直构造线
图2-32 绘制俯视图
04 利用“矩形”快捷命令REC，绘制俯视图。角点坐标为左边构造线上适当一点和（@100,18），接着利用“直线”快捷命令L，绘制两条直线，端点分别为{（0,2）,（@100,0）}和{（0,16）,（@100,0）}。结果如图2-32所示。

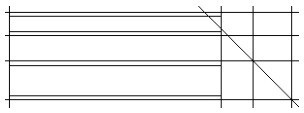

05 利用“构造线”快捷命令XL，绘制左视图构造线。结果如图2-33所示。
06 利用“矩形”快捷命令REC，设置矩形两个倒角距离为2，绘制左视图。
结果如图2-34所示。
图2-33 绘制左视图构造线
图2-34 绘制左视图
07 删除构造线，最终结果如图2-28所示。
