点在AutoCAD有多种不同的表示方式，用户可以根据需要进行设置。在AutoCAD中还可以设置等分点和测量点。
【执行方式】
命令：POINT 快捷命令：PO
菜单：绘图→点→单点 或 多点 工具栏：绘图→点
功能区：单击“默认”选项卡“绘图”面板中的“多点”按钮
。
【执行方式】
命令：DIVIDE 快捷命令：DIV
菜单：绘图→点→定数等分
功能区：单击“默认”选项卡“绘图”面板中的“定数等分”按钮
。
【执行方式】
命令：MEASURE 快捷命令：ME
菜单：绘图→点→定距等分
功能区：单击“默认”选项卡“绘图”面板中的“定距等分”按钮
。
绘制如图2-23所示的楼梯图形。

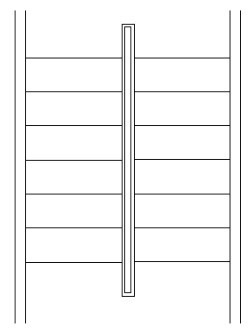

图2-23 绘制楼梯
【绘制步骤】
01 利用“直线”快捷命令L，绘制墙体与扶手，如图2-24所示。
02 单击“默认”选项卡“实用工具”面板中的“点样式”按钮
，在打开的“点样式”对话框中选择X样式。
03 单击“默认”选项卡“绘图”面板中的“定数等分”按钮
，将左边扶手的外侧线段分为8等分，如图2-25所示。
图2-24 绘制墙体与扶手
图2-25 绘制等分点
04 利用“直线”快捷命令L，分别以等分点为起点，左边墙体上的点为终点绘制水平线段，如图2-26所示。
05 利用“删除”快捷命令E，删除绘制的等分点，如图2-27所示。
图2-26 绘制水平线
图2-27 删除等分点
06 用相同的方法绘制另一侧的楼梯，最终结果如图2-23所示。
