平面图形包括矩形和正多边形两种基本图形单元。本节学习这两种平面图形的命令和绘制方法。
【执行方式】
命令：RECTANG 快捷命令：REC
菜单：绘图→矩形 工具栏：绘图→矩形
功能区：单击“默认”选项卡“绘图”面板中的“矩形”按钮
。
绘制如图2-19所示的办公桌。
图2-19 办公桌
【绘制步骤】
01 利用“直线”快捷命令L，依次输入（0,0）、（@150,0）、（@0,70）、（@-150,0）、C，绘制外轮廓线。结果如图2-20所示。
图2-20 绘制轮廓线
02 利用“矩形”快捷命令REC，绘制内轮廓线。命令行中的操作与提示如下。
命令：REC↙
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]:2,2↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]: @146,66↙
最终结果如图2-19所示。
【执行方式】
命令：POLYGON 快捷命令：POL
菜单：绘图→多边形 工具栏：绘图→多边形
功能区：单击“默认”选项卡“绘图”面板中的“多边形”按钮
绘制如图2-21所示的卡通造型。

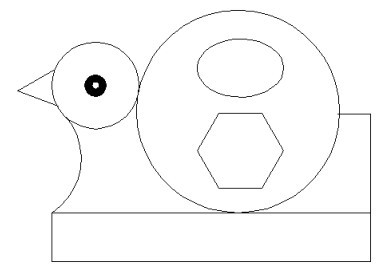

图2-21 卡通造型
【绘制步骤】
01 利用“圆”快捷命令C和“圆环”快捷命令DO，绘制左边的小圆及圆环。命令执行过程如下。
命令：C↙
指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]:230,210↙（输入圆心的X,Y坐标值）
指定圆的半径或[直径（D）]: 30↙（输入圆的半径）
命令：DONUT↙（或选择“绘图”→“圆环”菜单命令）
指定圆环的内径 ＜10.0000＞: 5↙（圆环内径）
指定圆环的外径 ＜20.0000＞: 15↙（圆环外径）
指定圆环的中心点 ＜退出＞: 230,210↙（圆环中心坐标值）
指定圆环的中心点 ＜退出＞: ↙
02 利用“矩形”快捷命令REC，绘制下边的一个矩形。两个角点的坐标分别为（200,122）和（420,88）。
03 利用“圆”快捷命令C、“椭圆”快捷命令EL和“多边形”快捷命令POL，绘制右边的大圆、小椭圆及正六边形。命令执行过程如下。
命令：C↙
指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]: T↙（用指定两个相切对象及给出圆的半径的方式画圆）
指定对象与圆的第一个切点：（用鼠标在点1附近选取小圆，如图2-22所示）
指定对象与圆的第二个切点：（用鼠标在点2附近选取矩形，如图2-22所示）
指定圆的半径：＜30.0000＞: 70↙

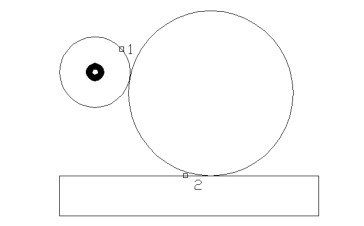

图2-22 步骤图
命令：EL↙
指定椭圆的轴端点或[圆弧（A）/中心点（C）]: C↙（用指定椭圆圆心的方式画椭圆）
指定椭圆的中心点：330,222↙ （椭圆中心点的坐标值）
指定轴的端点：360,222↙ （椭圆长轴右端点的坐标值）
指定另一条半轴长度或[旋转（R）]: 20↙ （椭圆短轴的长度）
命令：POL↙（或选择“绘图”→“多边形”菜单命令，或者单击工具栏命令图标
，下同）
输入侧面数 ＜4＞: 6↙ （多边形的边数）
指定正多边形的中心点或[边（E）]: 330,165↙
输入选项[内接于圆（I）/外切于圆（C）]＜I＞:↙
指定圆的半径：30↙ （六边形内接圆的半径）
04 利用“直线”快捷命令L，绘制左边的折线。在命令行提示下依次输入（202,221）、（@30＜-150）和（@30＜-20），最后按Enter键。利用“圆弧”快捷命令A，绘制圆弧，在命令行提示下依次输入（200,122）、E、（210,188）、R和45。
05 利用“直线”快捷命令L，绘制右边的折线。在命令行提示下依次输入（420,122）、（@68＜90）和（@23＜180），最后按Enter键。结果如图2-21所示。
