2.2 圆类图形命令

圆类命令主要包括“圆”“圆弧”“椭圆”“椭圆弧”以及“圆环”等命令。这几个命令是AutoCAD中最简单的曲线命令。

2.2.1 圆(CIRCLE,C)

【执行方式】

命令:CIRCLE 快捷命令:C

菜单:绘图→圆 工具栏:绘图→圆

功能区:单击“默认”选项卡“绘图”面板中的“圆”下拉菜单(如图2-5所示)。

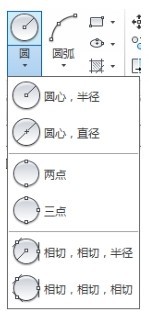

图2-5“圆”下拉菜单

2.2.2 操作实例——圆餐桌

绘制如图2-6所示的圆餐桌。

图2-6 圆餐桌

【绘制步骤】

01 利用“圆”快捷命令C绘制圆。命令行操作如下。

命令:C↙

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:100,100↙

指定圆的半径或[直径(D)]: 50↙

绘制结果如图2-7所示。

图2-7 绘制圆

02 重复利用“圆”快捷命令C,以(100,100)为圆心,绘制半径为40的圆。绘制结果如图2-6所示。

03 利用快捷键Ctrl+S保存图形。命令行中的操作与提示如下。

命令:SAVEAS↙(将绘制完成的图形以“圆餐桌.dwg”为文件名保存在指定的路径中)

2.2.3 圆弧(ARC,A)

【执行方式】

命令:ARC 快捷命令:A

菜单:绘图→圆弧 工具栏:绘图→圆弧

功能区:单击“默认”选项卡“绘图”面板中的“圆弧”下拉菜单(如图2-8所示)。

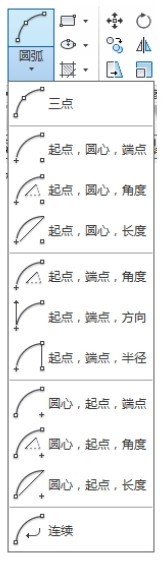

图2-8“圆弧”下拉菜单

2.2.4 操作实例——椅子

绘制如图2-9所示的椅子。

图2-9 椅子图案

【绘制步骤】

01 利用“直线”快捷命令L,绘制初步轮廓,结果如图2-10所示。

02 利用“圆弧”快捷命令A和“直线”快捷命令L,完成绘制。命令行中的操作与提示如下。

命令:A↙

指定圆弧的起点或[圆心(C)]:(用鼠标指定左上方竖线段端点1,如图2-10所示)

指定圆弧的第二点或[圆心(C)/端点(E)]:(用鼠标在上方两竖线段正中间指定一点2)

指定圆弧的端点:(用鼠标指定右上方竖线段端点3)

命令:L↙

指定第一个点:(用鼠标在刚才绘制的圆弧上指定一点)

指定下一点或[放弃(U)]:(在垂直方向上用鼠标在中间水平线段上指定一点)

指定下一点或[放弃(U)]: ↙

用同样的方法在圆弧上指定一点为起点,向下绘制另一条竖线段。再以图2-10中1、3两点下面的水平线段的端点为起点,各向下绘制两条适当长度的竖直线段,如图2-11所示。命令行中的操作与提示如下。

命令:A↙

指定圆弧的起点或[圆心(C)]:(用鼠标指定左边第一条竖线段上端点4,如图2-11所示)

指定圆弧的第二点或[圆心(C)/端点(E)]:(用上面刚绘制的竖线段上端点5)

指定圆弧的端点:(用鼠标指定左下方第二条竖线段上端点6)

图2-10 椅子初步轮廓

图2-11 绘制过程

用同样的方法绘制扶手位置另外3段圆弧。

命令:L↙

指定第一个点:(用鼠标在刚才绘制的圆弧正中间指定一点)

指定下一点或[放弃(U)]:(在垂直方向上用鼠标指定一点)

指定下一点或[放弃(U)]: ↙

用同样的方法绘制另一条竖线段。

命令:A ↙

指定圆弧的起点或[圆心(C)]:(用鼠标指定刚才绘制线段的下端点)

指定圆弧的第二个点或[圆心(C)/端点(E)]: E↙

指定圆弧的端点:(用鼠标指定刚才绘制另一线段的下端点)

指定圆弧的中心点(按住 Ctrl 键以切换方向)或[角度(A)/方向(D)/半径(R)]: D↙

指定圆弧起点的相切方向(按住 Ctrl 键以切换方向):(用鼠标指定圆弧起点切向)

绘制结果如图2-9所示。

2.2.5 圆环(DONUT,DO)

【执行方式】

命令:DONUT 快捷命令:DO

菜单:绘图→圆环

功能区:单击“默认”选项卡“绘图”面板中的“圆环”按钮

【操作提示】

命令:DO↙

指定圆环的内径 <默认值>:(指定圆环内径)

指定圆环的外径 <默认值>:(指定圆环外径)

指定圆环的中心点或 <退出>:(指定圆环的中心点)

指定圆环的中心点或 <退出>:↙(继续指定圆环的中心点,则继续绘制相同内外径的圆环。用回车、空格键或鼠标右键结束命令,如图2-12(a)所示)

若指定内径为0,则会画出实心填充圆,如图2-12(b)所示。

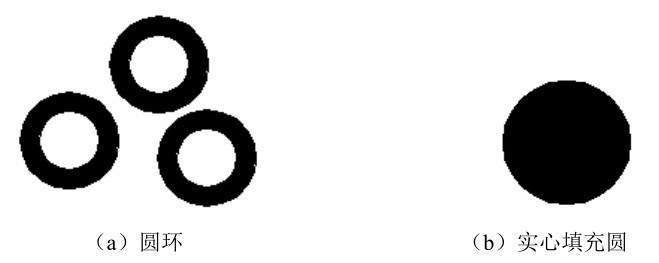

图2-12 绘制圆环

2.2.6 椭圆与椭圆弧(ELLIPSE,EL)

【执行方式】

命令:ELLIPSE 快捷命令:EL

菜单:绘图→椭圆→圆弧

工具栏:绘图→椭圆 或 椭圆弧

功能区:单击“默认”选项卡“绘图”面板中的“椭圆”下拉菜单(如图2-13所示)。

图2-13“椭圆”下拉菜单

2.2.7 操作实例——洗脸盆

绘制如图2-14所示的洗脸盆。

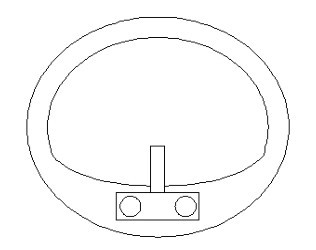

图2-14 洗脸盆

【绘制步骤】

01 利用“直线”快捷命令L,绘制水龙头图形,方法同前。结果如图2-15所示。

02 利用“圆”快捷命令C,绘制两个水龙头旋钮,方法同前。结果如图2-16所示。

图2-15 绘制水龙头

图2-16 绘制旋钮

03 利用“椭圆”快捷命令EL,绘制脸盆外沿。命令行提示与操作如下。

命令:EL↙

指定椭圆的轴端点或[圆弧(A)/中心点(C)]:(用鼠标指定椭圆轴端点)

指定轴的另一个端点:(用鼠标指定另一端点)

指定另一条半轴长度或[旋转(R)]:(用鼠标在屏幕上拉出另一半轴长度)

结果如图2-17所示。

04 利用“椭圆弧”快捷命令EL,绘制脸盆部分内沿。命令行提示与操作如下。

命令:EL↙

指定椭圆的轴端点或[圆弧(A)/中心点(C)]:A↙

指定椭圆弧的轴端点或[中心点(C)]: C↙

指定椭圆弧的中心点:(按下状态栏中的“对象捕捉”按钮,捕捉刚才绘制椭圆的中心点,关于“对象捕捉”后面介绍)

指定轴的端点:(适当指定一点)

指定另一条半轴长度或[旋转(R)]: R↙

指定绕长轴旋转的角度:(用鼠标指定椭圆轴端点)

指定起点角度或[参数(P)]:(用鼠标拉出起始角度)

指定端点角度或[参数(P)/夹角(I)]:(用鼠标拉出终止角度)

结果如图2-18所示。

图2-17 绘制脸盆外沿

图2-18 绘制脸盆部分内沿

05 利用“圆弧”快捷命令A,绘制脸盆内沿其他部分,结果如图2-14所示。 eGoiru8BOHlj46RbCBaiFFir4XjpKWWtm6Oj3B/KozoElLaItIUk4kvZTYByoSsG
