2.1 实例一
逻辑门设计

2.1.1 实例简介

数字逻辑是芯片电路的基本组成部分。本次设计主要分析数字逻辑门在Robei软件中利用Verilog语言实现的方式，并通过该设计让参与者快速体验并掌握“图形化+代码”的新型设计模式。

理论分析

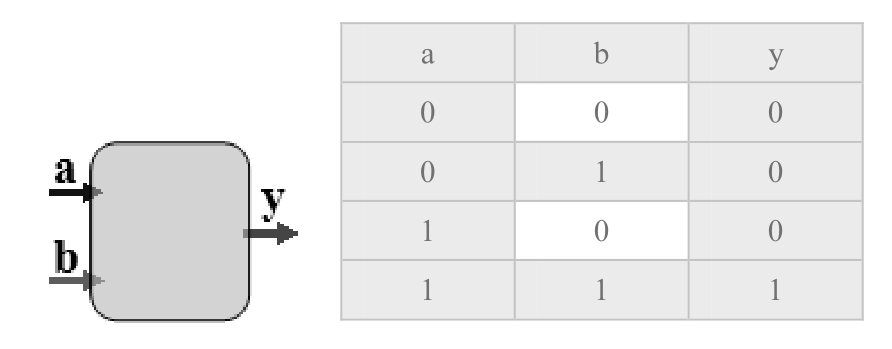

逻辑门是数字电路的基础，常见的数字电路逻辑门有与门、或门、非门、与非门、或非门和异或门等。本次设计重点讨论其中的几个逻辑门采用Verilog语言在Robei软件中的设计和仿真方法。如图2-1-1所示以常见的与门为例，通过其真值表可以看出，只有当两个输入同时为1的时候，输出才是1，其他情况下均为0。与门的数学表达式为：y=a&b。

软件准备

读者要使用Robei软件，先在Robei官方网站（http：//www.robei.com）下载最新版Robei软件，并安装；打开Robei软件，熟悉Robei软件的结构和菜单；将鼠标放在工具栏的每个图标上查看图标所代表的内容；在下拉菜单中单击“Help”，查看Robei最新版用户使用说明书。

2.1.2 设计流程

1.模型设计

（1）新建一个模型。单击工具栏上的 图标，或者单击菜单“File”然后在下拉菜单中选择“New”，会有一个对话框弹出来。在弹出的对话框中设置所设计的模型。

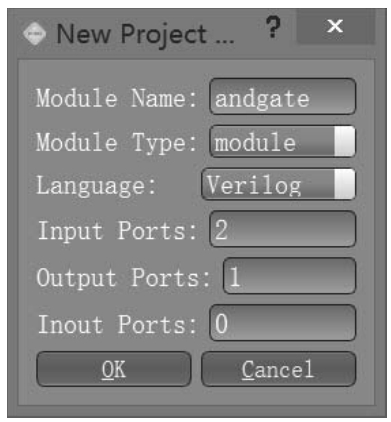

图2-1-2所对应的每项分析如下。

Module Name：模块名称，这里我们想创建一个叫andgate的模块，输入andgate。

Module Type：模块类型，Robei目前支持3种类型，“module”，“testbench”和“constrain”。这里我们创建的是一个模块，选择“module”。

Language：设计语言，这里只有一种设计语言Verilog。

Input Ports：输入引脚数目，我们设计的模块有2个输入引脚a和b，所以输入2。

Output Ports：输出引脚数目，我们设计的模块只有1个输出引脚y，所以输入1。

Inout Ports：既可以作为输入又可以作为输出引脚的数目，我们设计的模块没有用到该类型引脚，所以输入0。

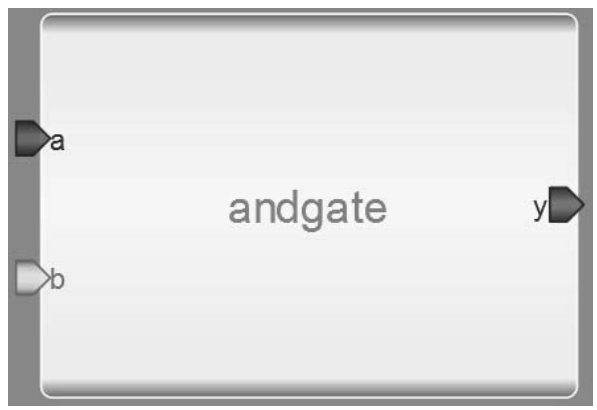

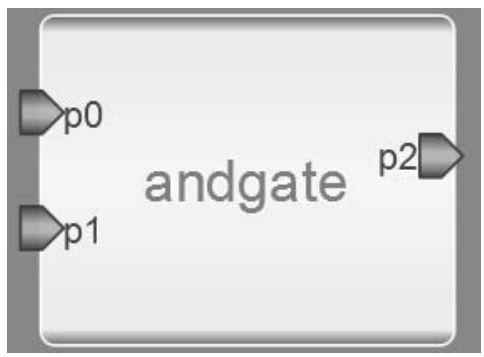

参数填写完成后单击“OK”按钮，Robei就会生成一个新的模块，名字就是andgate，如图2-1-3所示。

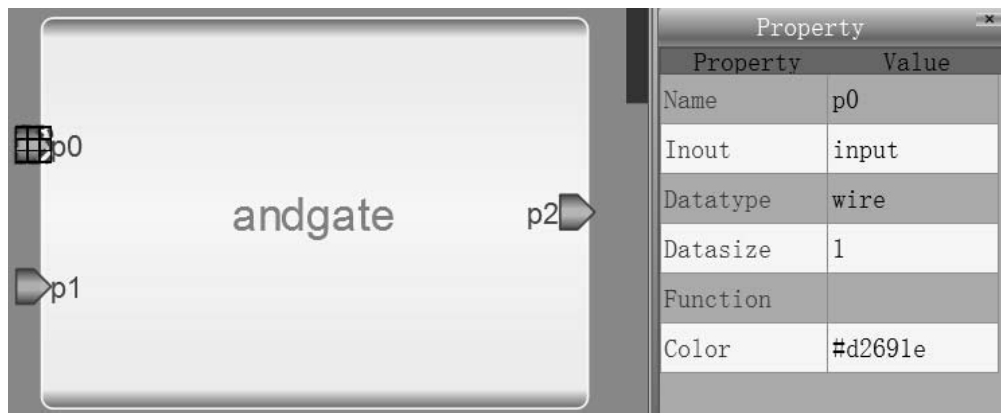

（2）修改模型。在自动生成的界面图上用鼠标选中输入引脚“p0”，右侧的属性编辑栏就会展示该引脚相对应的属性如图2-1-4所示。每条属性有其对应的名称。为了跟设计名称一致，我们把p0的名称改成a，p1的名称改成b，p2的名称改成y。修改的方法是在属性编辑器Name栏里面修改并回车。为了区分每个引脚，我们可以修改每个引脚的Color值，并回车保存。修改完成后如图2-1-5所示。

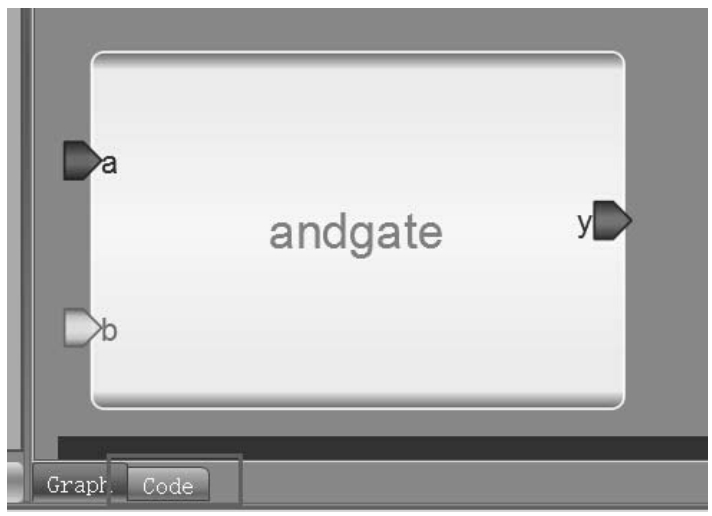

（3）输入算法。单击模型下方的 Code进入代码设计区，如图2-1-6所示。

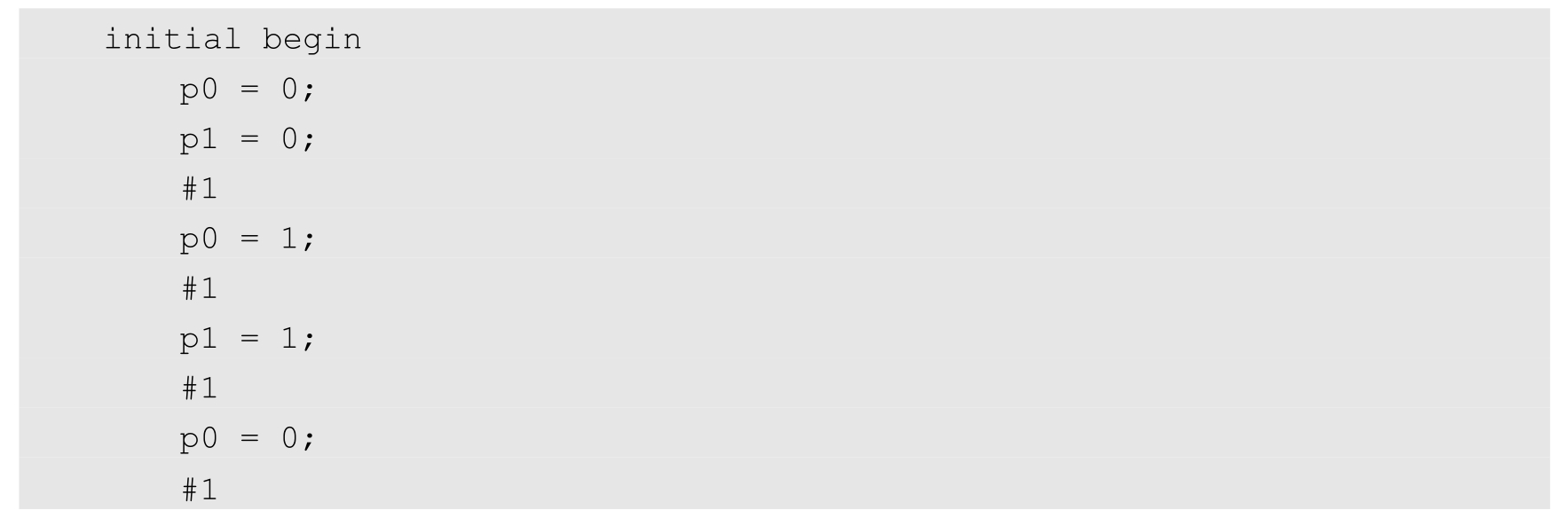

在代码设计区内输入以下 Verilog代码：

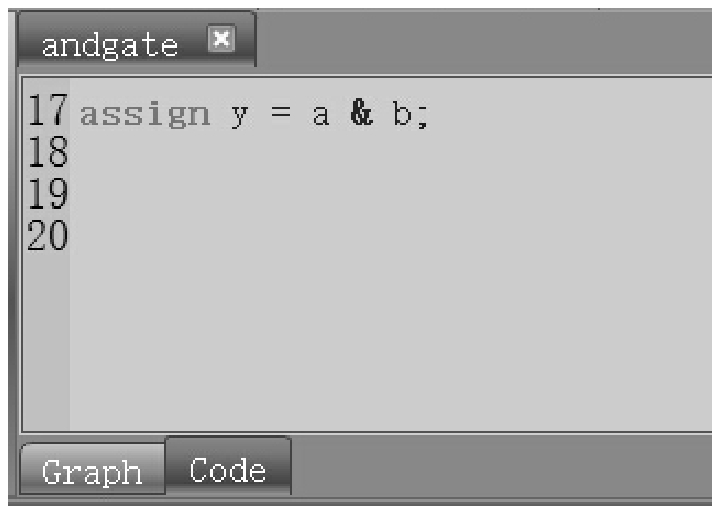

该代码实现的是与门逻辑运算，如图2-1-7所示。

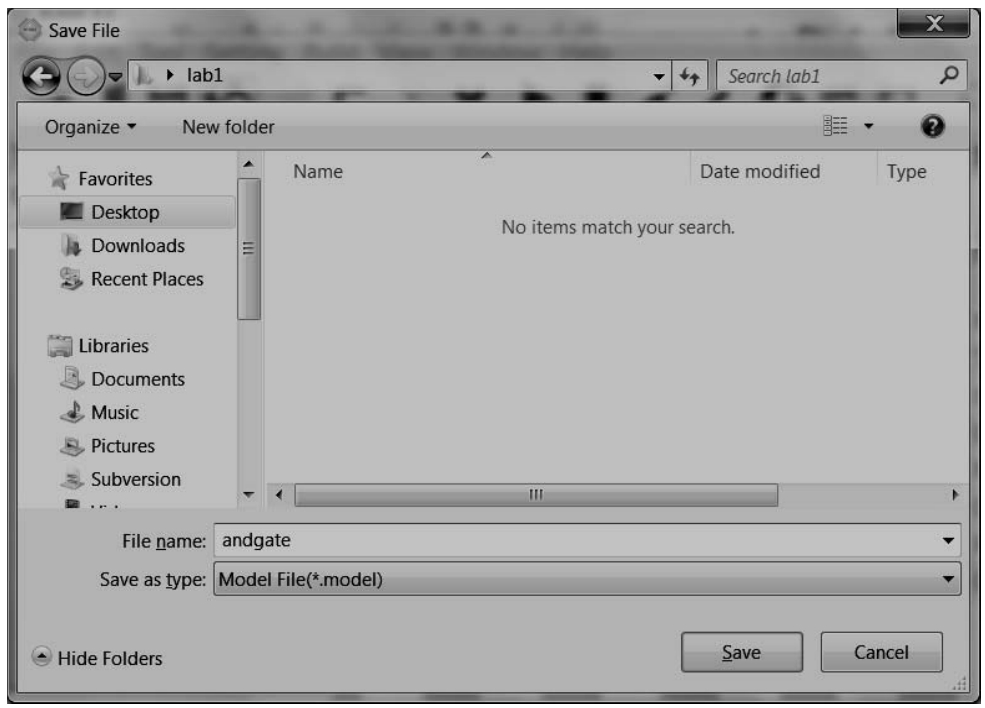

（4）保存。单击工具栏 图标，或者单击菜单“File”中的下拉菜单“Saveas”，会出现如图2-1-8的界面，将模型另存到一个文件夹中。

注意： ① 保存的路径中不能含有中文和空格；

② 保存文件名不能以数字和特殊字符开头；

③ 相关的文件要保存在同一路径下；

④ 保存的文件名会显示成当前设计的模块名称；

⑤ 命名时不能命名成verilog的关键字，如“module”，“if”等。

（5）运行。在工具栏单击 按钮或者单击菜单“Build”的下拉菜单“Run”，执行代码检查。如果有错误，会在输出窗口中显示，错误行数在code显示的行中，可以通过修改该行或者上下行；错误行数不在code显示的范围中，需要修改界面。如果没有错误提示，恭喜你，模型andgate设计完成。

2.测试文件设计

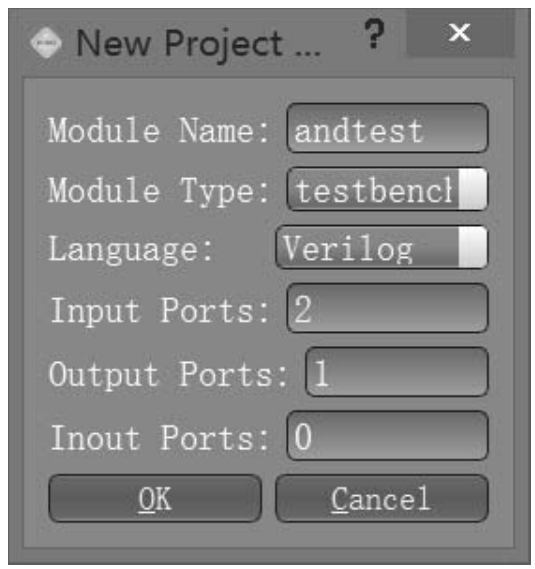

（1）新建一个文件。单击工具栏上的 按钮图标，在弹出的对话框中参照图2-1-9进行设计。

注意： 如果Module Type不设置成testbench，仿真将看不到波形。

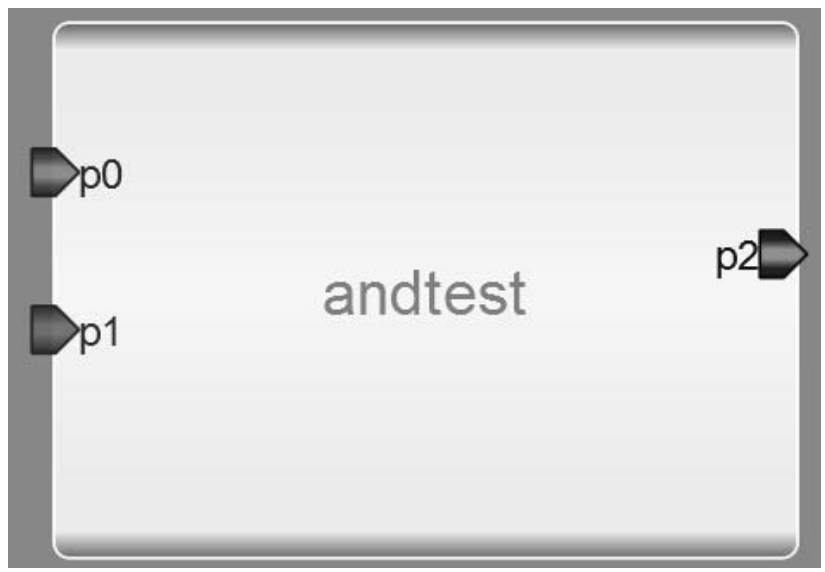

（2）修改各个引脚的颜色。选中每个引脚，在属性栏中修改其颜色，方便区分不同的引脚信号，如图2-1-10所示。

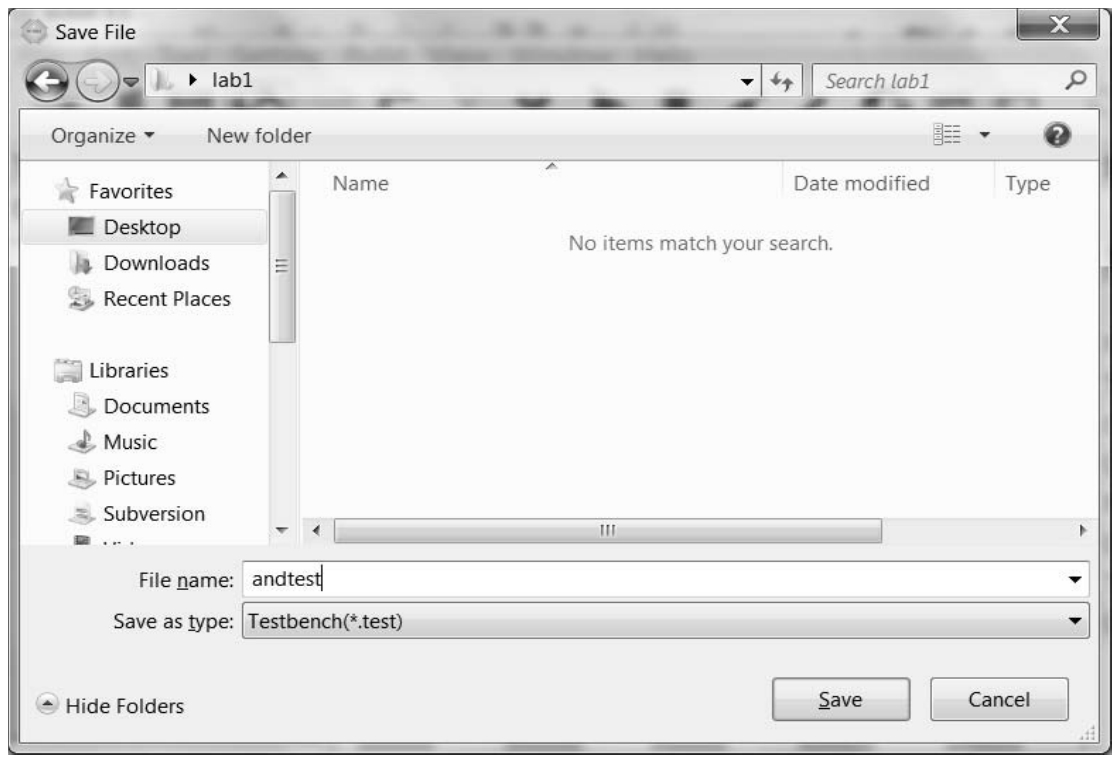

（3）另存为测试文件。单击工具栏 图标，出现如图2-1-11的界面，将测试文件保存到andgate模型所在的文件夹下。

注意： ① 保存的路径中不能含有中文和空格；

② 保存文件名不能以数字和特殊字符开头；

③ 必须保存到和andgate同一路径下，否则Toolbox中找不到andgate模块；

④ 保存的文件名会显示成当前设计的模块名称。

（4）加入模型。在Toolbox工具箱的Current栏里，会出现一个andgate模型，单击该模型并在andtest上添加，如图2-1-12所示。

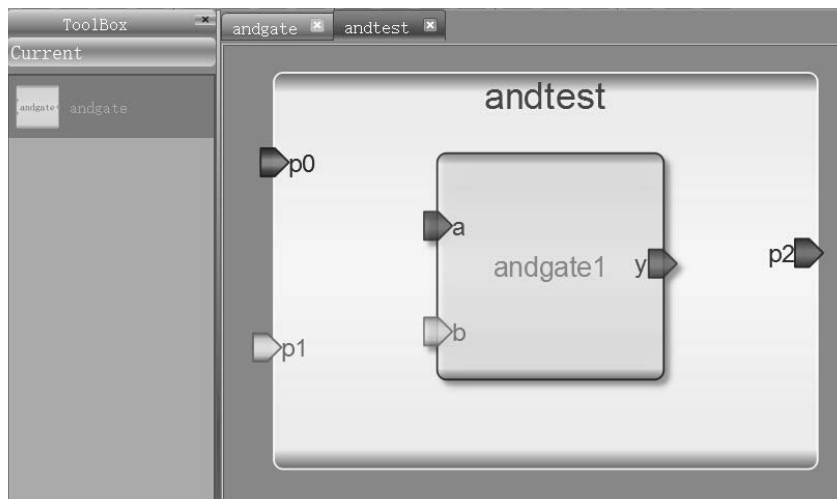

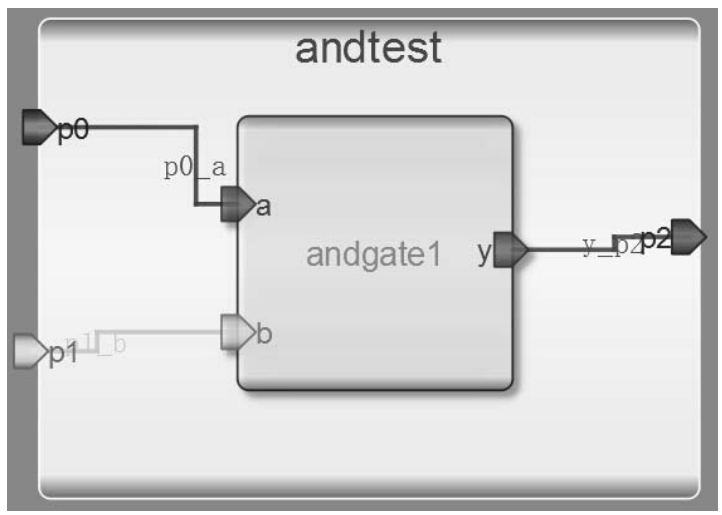

（5）连接引脚。单击工具栏中的 图标，或者选择菜单“Tool”中的“Connect”，连接引脚p0到a，p1到b，y到p2，如图2-1-13所示。这个时候，注意查看连接线的颜色。如果鼠标要变回选择模式，单击图标 。

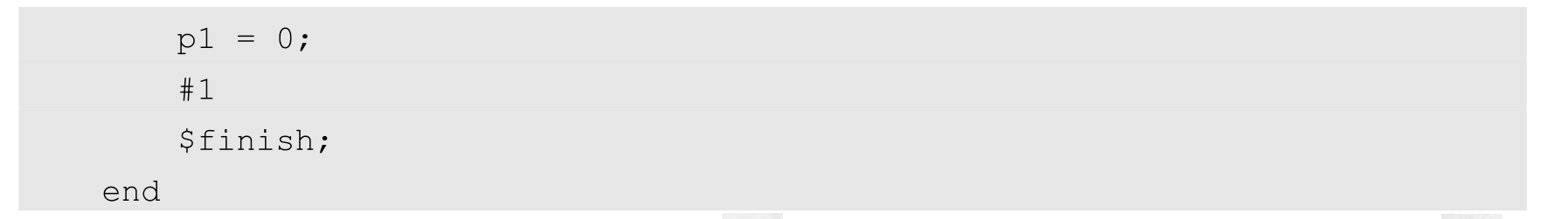

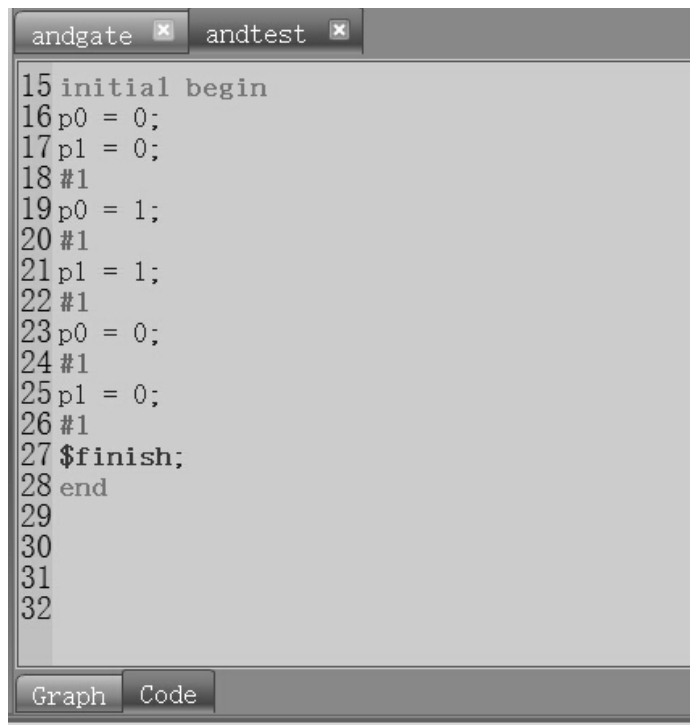

（6）输入激励。单击测试模块下方的“Code”，输入激励算法。激励代码在结束的时候要用$finish 结束，界面如图2-1-14所示。

（7）执行仿真并查看波形。单击工具栏 ，查看输出信息，检查没有错误之后单击 ，或者单击菜单“View”中的“Waveview”。波形查看器就会打开，如图2-1-15所示。如果顶层模块的“Module Type”不是 testbench，将不会看到波形。

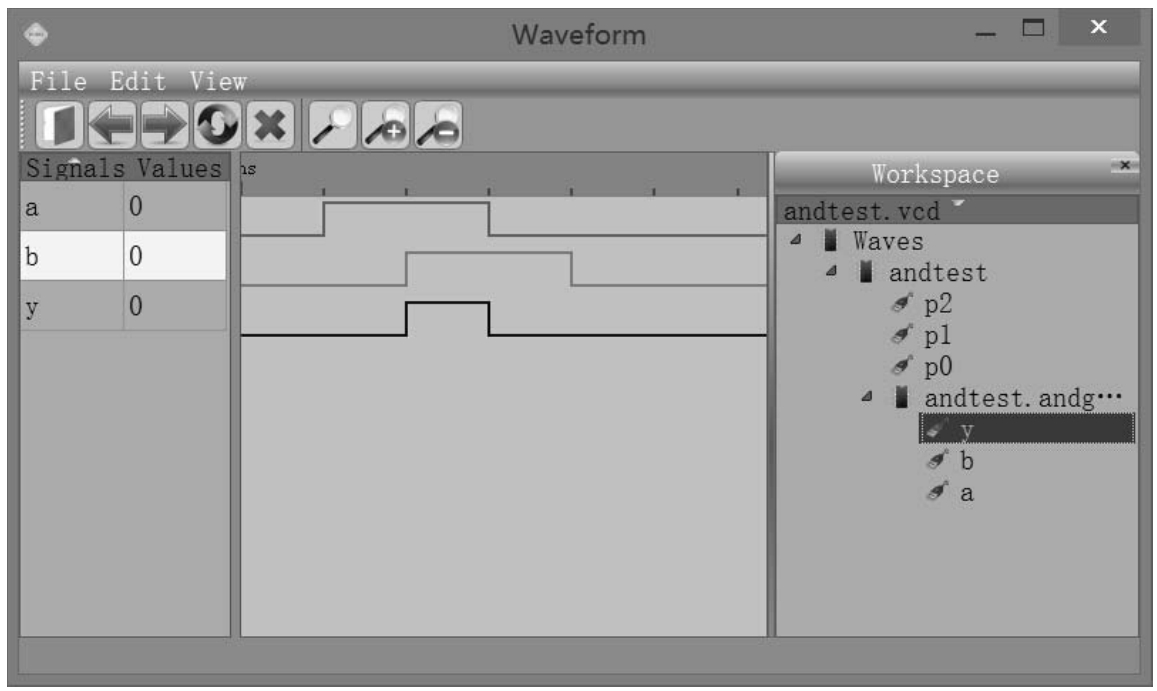

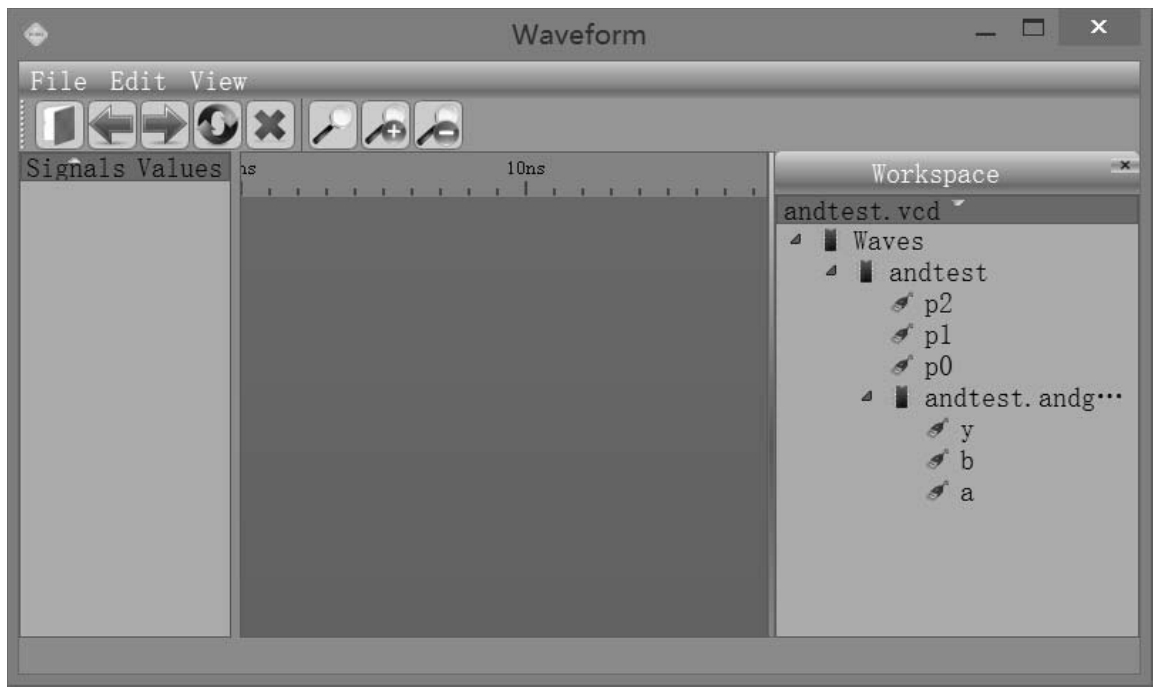

（8）单击右侧Workspace中的信号，进行添加并查看。单击波形查看器工具栏上的 图标进行自动缩放。分析仿真结果并对照真值表，查看设计正确与否，如图2-1-16所示。

2.1.3 问题与思考

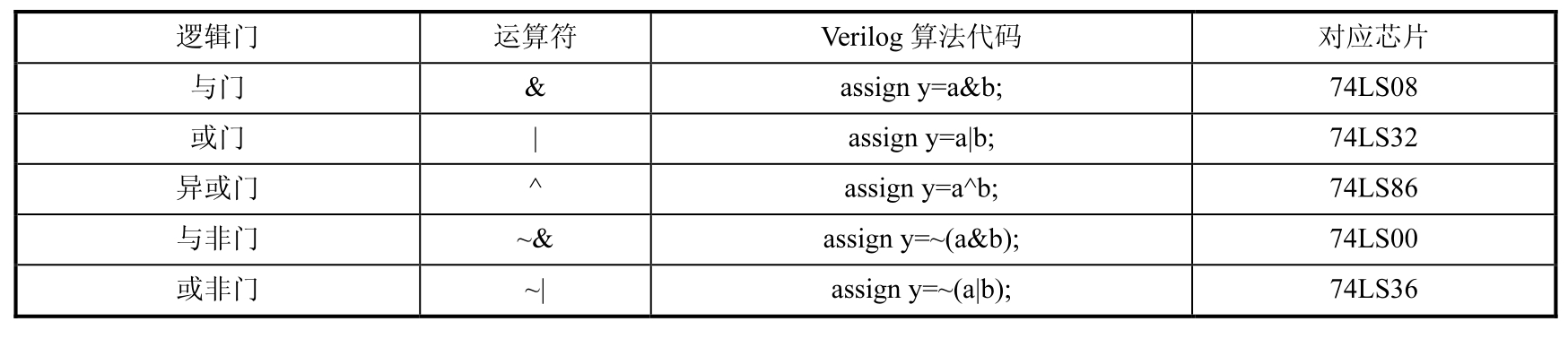

本次案例中以与门作为例子进行设计，那么如何经过简单改动，按照同样的方式来设计或门、非门和异或门，并进行仿真验证？

2.1.4 常见问题

（1）为什么在仿真之后看不到波形？

Robei的模型有四种类型：“module”、“model”、“testbench”和“constrain”。如果要在仿真之后观察波形，应该将顶层的仿真模块类型设置成“testbench”。同时，testbench的模块输入端口类型应为“reg”，输出类型应为“wire”。

（2）“model”和“module”有什么区别？

正在设计的模块叫做“module”，一旦设计完成，并把此模块应用到其他设计模块时，该模块的类型自动变成“model”。“model”的一些属性不可更改，是被保护了的。

（3）怎样看到模块的完整代码？

在“Code”中，只能看到用户输入的代码部分，而且这些代码不是从第一行开始计数的。单击菜单“View”中的下拉菜单“CodeView”，可以看到所有的代码，包括自动生成的。

（4）如果没有注册能不能仿真看波形？

可以，但是仿真的模块数目是有限制的。 K8L6IS1iQa7Ro1uVY/aiWRWNopRFFvRwbykud68Np6Fs9enlHRg7Z/gVrJ31eNff
