1.3 串联与并联电路

1.3.1 电阻串/并联电路

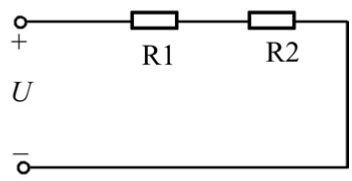

在电路中，元器件一一按顺序首尾相接，各元器件通过同一电流，把这种连接关系叫做元器件的串联。串联电路具有分压作用，回路中的电流处处相等，如图1-4所示。

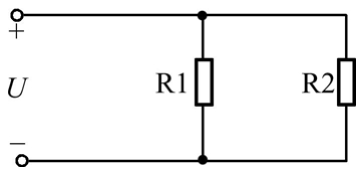

若元器件首-首和尾-尾相接，且在同一电压作用下，则把这种连接关系叫做元器件的并联，如图1-5所示。

1.电阻串联的参数计算

电阻R1、R2串联，其总电阻 R 的计算公式为

例1 如图1-4所示， R ₁ =10Ω， R ₂ =20Ω，求总电阻 R 。

解： R = R ₁ + R ₂ =10+20=30（Ω）

2.电阻并联的参数计算

电阻R1、R2并联，其总电阻 R 的计算公式为

每条支路上的电流计算：

例2 如图1-5所示， R ₁ =20Ω， R ₂ =40Ω，求并联后的总电阻 R 。

并联电路的特点：并联电路具有分流作用，每条支路上电压处处相等。

3.混联电路的计算

可按元器件布局或先串（并）后并（串）的方法进行计算。

1.3.2 电容串/并联电路

电容串/并联的连接形式和电阻串/并联的连接形式是一样的，只是计算公式不一样。 1.电容并联的参数计算

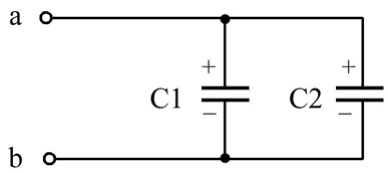

如图1-6所示，电容C1、C2并联时，其总电容 C 为

例3 如图1-6所示， C ₁ =51μF， C ₂ =47μF，求并联后的总电容 C 。

2.电容的串联

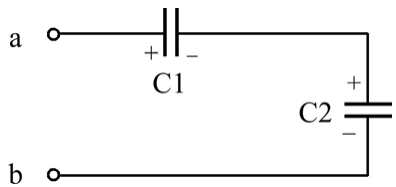

如图1-7所示，电容C1、C2串联时，其总电容 C 为

例4 如图1-7所示， C ₁ =2μF， C ₂ =3μF，求串联后的总电容 C 。
