1.3.2 施工技术及要求

强电系统施工的技术要求有哪些？

下面分别介绍强电系统施工的技术要求。

1）配电箱的安装位置

配电箱应安装在通风易操作位置，便于日常的操作及维修，箱体的底边离地面高度宜为1.8m。原配电箱位置一般不可移动，若需移位要加装过度盒并由设计、施工人员确定方案，在施工人员指导下进行施工。

2）检查漏电保护器和断路器

对漏电保护开关进行检查，漏电30mA能动作切断电源，动作时间应≤0.1s。对断路器的数量及容量进行检查，不能满足使用要求的必须更换或增加。照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制。空调、吸尘器等15A以上的插座和一般常用的10A五孔插座，除由一个单极的断路器控制外，还必须受总开关漏电保护器的控制。

3）空调线路

2匹机（含2匹）以下的电源线为4mm ² ，插座为16A；3匹空调柜机的电源线为4mm ² ；5匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少6mm ² 的多股软线。

4）厨、卫线路

卫生间安装浴霸的，应单独设置回路，导线直径为2.5mm ² ，水源旁插座采用防溅式。厨房需单独设置回路，导线直径为2.5mm ² （若有大功率电器，需增加导线截面积）。

5）插座与灯具

插座与灯具数量超过25只的，需增加回路进行控制。

6）房屋建筑使用时间的规定

房屋建筑使用时间超过5年的，电气线路必须全部进行更新；5年以下的房屋建筑，经测试线径，照明≥1.5mm ² 、空调≥4mm ² 、插座≥2.5mm ² 及绝缘状态绝缘阻值＞5MΩ的，一般可以利用原电气线路。

7）凿线槽、开关、插座、线盒孔、排管穿线的施工要求

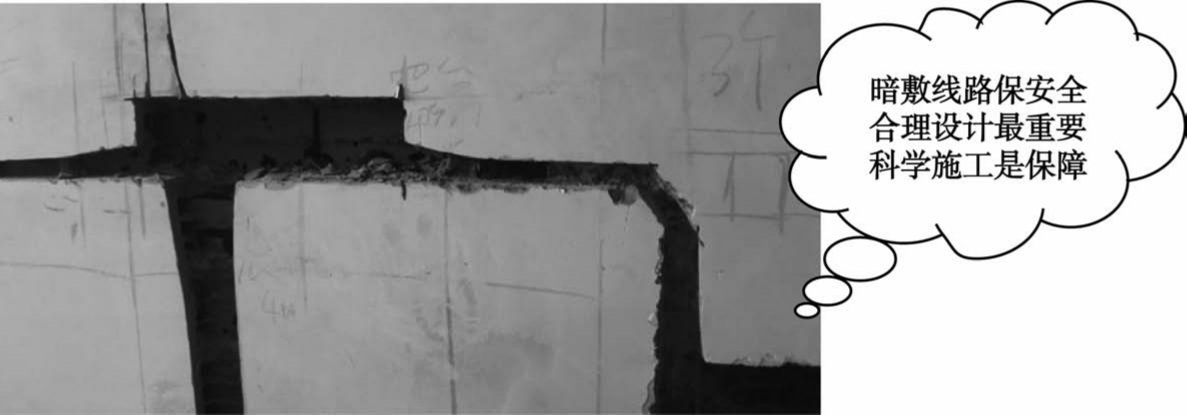

（1）电线管布线的原则是横平竖直。插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内；如果插座是在墙的下部，则垂直向下开槽至安装踢脚板的底部。应先在墙面弹出控制线后，再用切割机切割墙面开槽。开槽深度应一致，一般为管径的1.5倍，如图1-28所示。

凿好管线槽，排入专用阻燃型电线管，电线管在线槽中必须用管卡固定，每隔80mm使用一个管卡，拐角处每隔20mm使用一个管卡。线盒与电线管相接时，应使用直管锁母。

（2）电线管铺设尽可能减少弯曲次数，管路超长必须加设过度线盒，弯管必须用弹簧现场弯制，不得使用90°弯头及三通。线管连接采用束节，胶粘进行连接。

（3）严禁电线管直接铺设在厨房及卫生间的地砖下，铺设在地板下的电线管必须有固定措施。

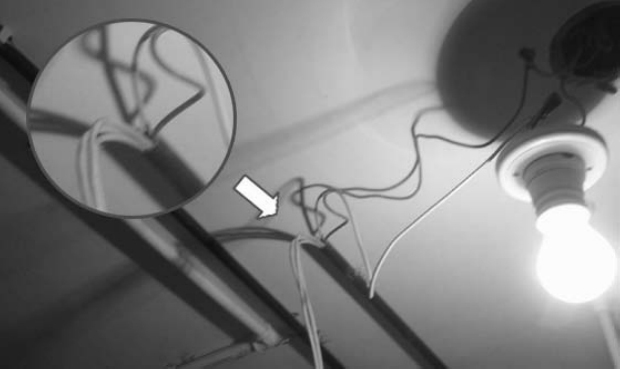

（4）入线管导线的总截面不应大于线管孔有效面积的40%，一般情况是在相匹配的管内的线数最好不要超过3根，这样管内布线才能充分保证是活线而不是死线（反面教材如图1-29所示）。同时，管内电线不得有接头、扭接。

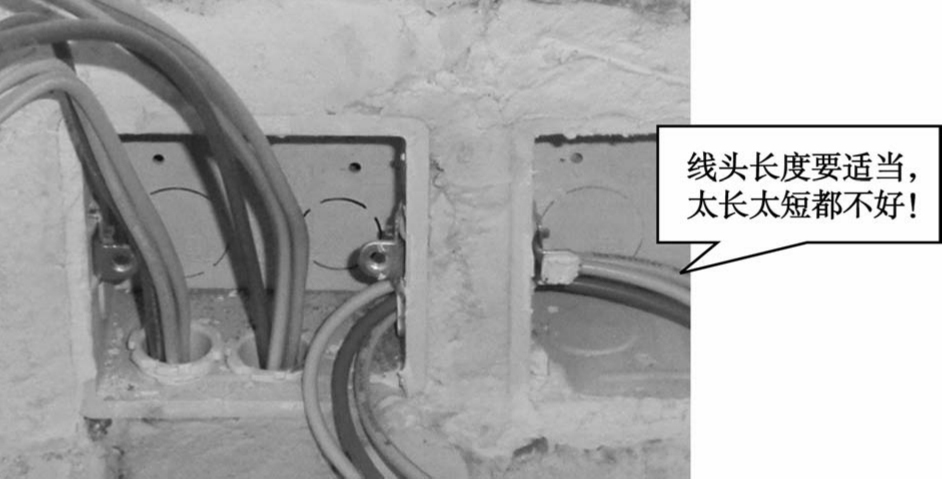

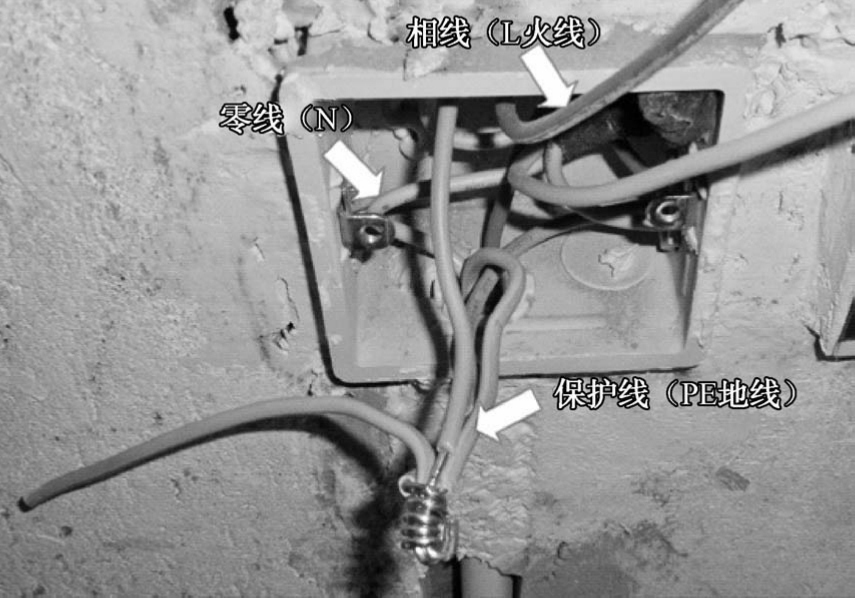

（5）电线进入线盒必须保证有一定的长度，不得<150mm，以便进行开关、插座的安装维修及今后的导线更换，如图1-30所示。

（6）配电箱及各回路配线均需按要求进行分色。接地线（PE）为黄绿双色线。

（7）地线（PE）截面的要求：相线截面积在16mm ² 以下，PE线截面积与相线截面积相等；相线截面积在16mm ² 以上的，PE线截面积为相线截面积的一半。

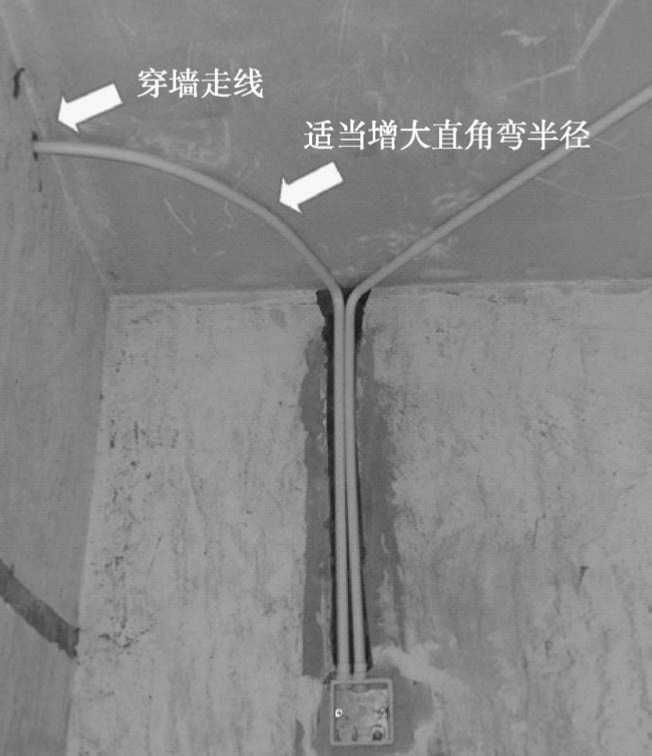

强电改造中原则上禁止单芯线缆与多芯线缆直接对接头，如果无法避免，接头必须进行刷锡处理。线管长度超过15m或有两个直角弯时，应增设拉线盒或适当增大直角弯半径。暗埋管线弯路过多，铺设管路时，应按设计图纸要求及现场情况，按最近的距离铺设线路。有的时候该穿墙走线就穿墙，在墙上打个洞的施工成本要比绕线多铺设几米甚至十几米的成本低得多，如图1-31所示。

知识窗

电线质量检查

布线时要确保电线通畅，务必在隐蔽工程封闭前，检查电线是否有断路或短路。方法如下：两人进行检查，一人在一端将两根线短路，另一人用万用表在另一端检查是否导通，如果不通，即为断路，而导通的电阻根据线径粗细应小于1～2Ω；如果电阻过大，说明电线铜芯杂质偏高，电线易发热，用久了易使电线老化发生短路，很多火灾因此而起。此类电线市场上大小商店均有，再便宜也不能买。不要轻信名牌，要严格用仪表测量，以防后患。

然后再测电线是否短路和其绝缘电阻，用万用表测量两线间的电阻应为无穷大，潮湿气候时，有几百兆欧姆电阻也属正常。如果绝缘不好，就是劣质产品，这种电线也是万万不能用的。所有的电器开关，都要用手试它的触感，如果触感粗糙，容易打火，则其使用寿命较短。

弱电系统施工的技术要求有哪些？

弱电系统施工的技术要求如下。

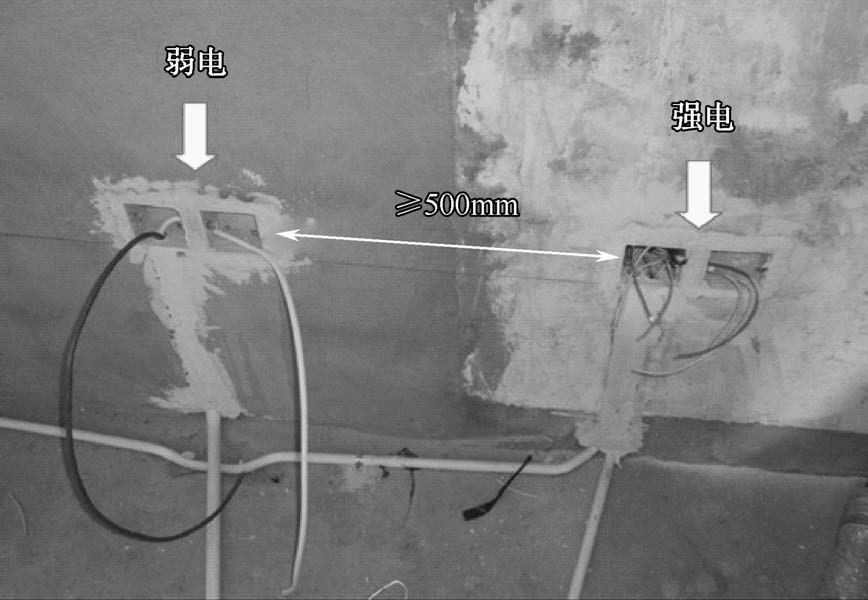

（1）电话线必须使用专用4芯电话线穿管进行铺设，与强电必须间隔500mm，如图1-32所示。

（2）有线电视线必须采用符合要求的同轴电缆线，并严禁对接，与强电必须间隔500mm。

（3）网络线必须采用8芯线穿管进行铺设，与强电必须间隔500mm。

（4）所有弱电线路均采用一线通直达弱电箱，中间不得使用转接器或分接线。

照明开关、插座的安装定位要求有哪些？

（1）开关的安装位置距离地面高度宜为1 350mm左右，安装在门边的开关与门框距离为100～200mm。

（2）插座的安装位置距离地面高度为300mm，插座内的接线应用不同的颜色来区分，如图1-33所示。开关、插座等器件应安装牢固、端正，与墙体间隙≤1mm，同一室内安装高度差≤5mm。导线与暖气、热水、燃气管道间的间隔平行时应≥300mm，交叉时应≥100mm，电气开关接头与燃气管间的距离≥300mm。

（3）床头开关位距地面（完成面）高度为550mm，中间跨距根据床和房间尺寸确定。

（4）电视背景墙及书柜电脑台插座，根据电视柜和客户使用习惯及方便性设置高度和定位。

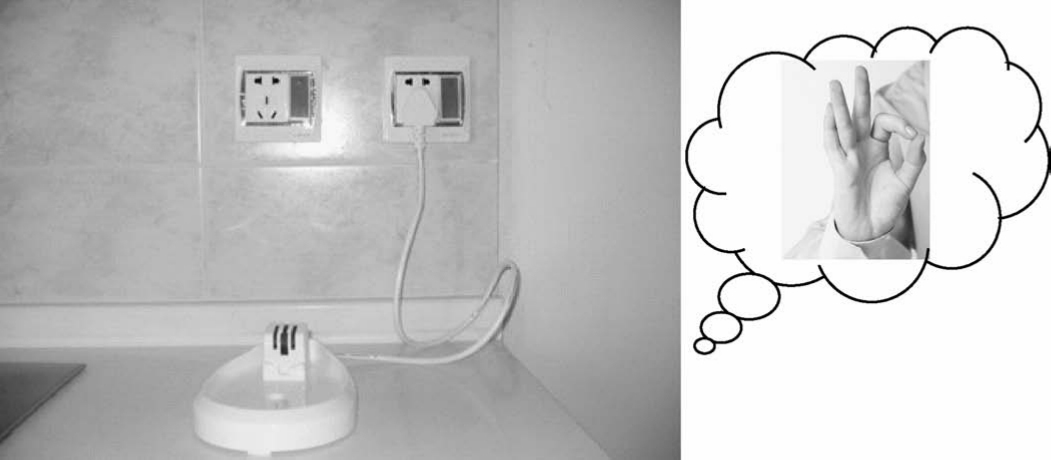

（5）厨卫插座、开关的设置尽量避开用水点，合理布位，应根据功能位置布位，如图1-34所示。

（6）空调插座距离地面高度为2.1～2.2m，应尽量靠近墙角处，或根据空调设置位合理布位。

（7）开关、插座的面板必须待油漆工作全部结束后进行安装。

电气设置位置和电线管的走向标示画在墙上后，应请客户一起对设定位置及能否满足使用功能需要进行验收，并在验收确认表上签字。

在吊平顶内的线路排放要求有哪些？

（1）吊平顶内的各种强、弱电线严禁裸露，必须穿管排放，应将线管固定在吊架及木龙骨上。

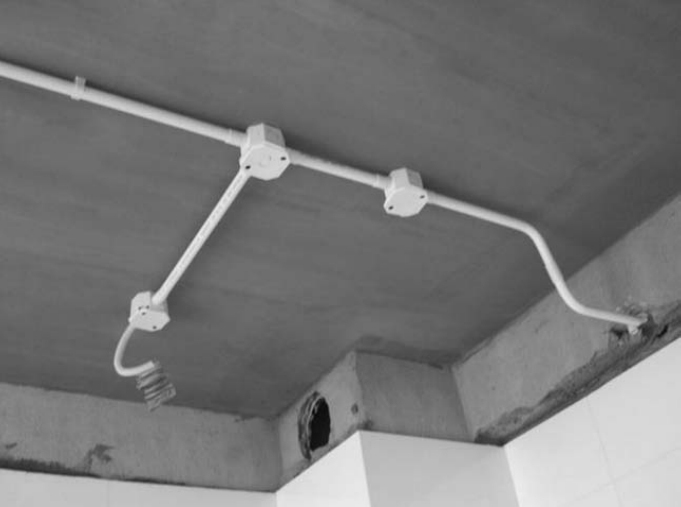

（2）必须做到一只灯配一只接线盒，接线盒的设置位置应便于维修，并加盖板，如图1-35所示。导线穿软管接至灯位，其长度不得超过1m。

灯具的安装要求有哪些？

（1）灯具必须待施工全部结束后进行安装，灯具安装必须符合牢固、安全的要求。

（2）室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m灯具的金属外壳均应可靠接地，以保证使用安全。

（3）卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。

（4）台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。

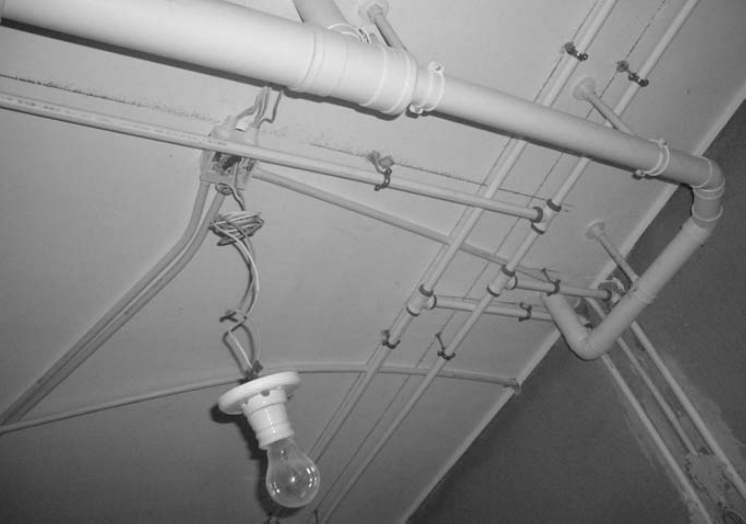

（5）在装饰吊平顶中安装各类灯具时，应按照灯具的安装说明要求进行安装。灯具重量大于3kg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。安装在面积较大厅中的吊灯宜采用双路开关进行控制。

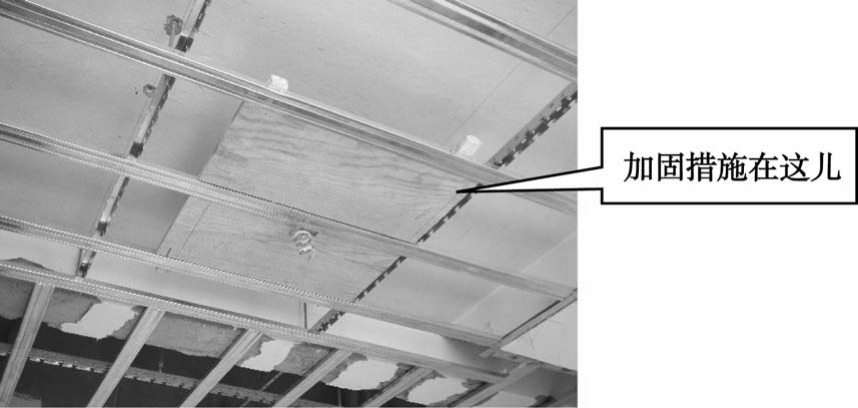

（6）轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理，如图1-36所示。严禁吊挂在空调风管、水管和电线管上。

（7）成排灯具必须横平竖直，允许偏差不大于5mm。

（8）在吊平顶内与灯具连接的导线，必须有金属软管保护，不得裸线。

（9）电线连接头包胶布时，先包两层防水胶带，再包两层绝缘胶带。

拆墙施工前应对前墙面开关、插座、过度盒、网线、电话、TV等做一定了解，防止造成不必要的损坏（建议与物业协调），并断开配电箱总电源。电气完工后，由电工施工人员拍摄数码相片制作成光盘交给客户。 9alIEzRt0GndgxaNSyU+pPOq2kPHseHQyZhEDu7SVBlM9hxChAmi0rFsyPM6k9Ph
