1.2.1 常用电工材料的标识

怎样认识电线电缆的型号？

电线电缆一般用绝缘材料和线芯材料来代表型号。

电线一般以B开头。例如，普通的塑料绝缘铜芯线用BV表示，塑料绝缘铝芯线用BLV表示，V表示塑料绝缘，如果是橡皮绝缘则用X表示。L表示铝芯，如果是铜芯就省略。例如，BX、BLX分别表示橡皮绝缘的铜芯线和铝芯线。如果是软线，就在前面加上R，如RBV。后面的数字表示耐压等级和截面积，如BLV-500-2.5，表示耐压等级为500V的2.5mm ² 的铝芯塑料绝缘线。

电缆一般用外护层材料、线芯材料、绝缘材料、铠装材料来表示型号。V表示普通聚氯乙烯材料，YJ表示交联聚氯乙烯材料，X表示橡皮材料，L表示铝芯，铜芯省略，前面的小数字表示铠装材料，后面的数字表示耐压等级和线芯截面。如VLV22-1kV-3×95+2×50，表示聚氯乙烯绝缘聚氯乙烯护套、双层钢带铠装的铝芯电缆，耐压等级为1kV，线芯为三根95mm ² 的和两根50mm ² 的。如果是控制电缆则在前面加K，耐火电缆则在前面加NH，阻燃电缆则在前面加ZR（其中，NH和ZR也用于电线）。

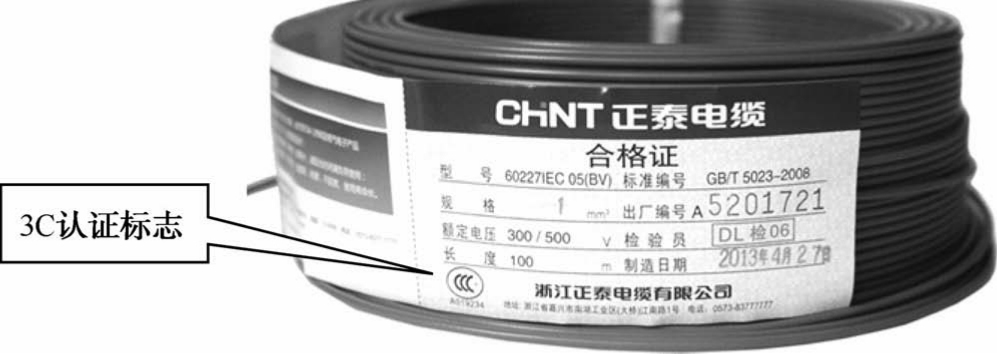

室内装修时，电线一般是配合电线管材一起使用的，多用于建筑装修施工中的隐蔽工程。为区别不同线路的零、火、地线，设计有不同的表面颜色，一般多以红线代表火线，双色线代表地线，蓝线代表零线。但由于不同场合的施工和不同的条件要求，颜色的区分也不尽相同。电线的型号及规格一般在合格证上有标注，如图1-9所示。

室内装修常用电线有哪几种？

室内装修常用电线可分为以下三种。

（1）硬线（BV）：用于供电、照明、插座、空调。

（2）软线（BVR）：用于供电、照明、插座、空调。

（3）硬、软线（弱电线）：分别由单根和数根铜芯线组成。

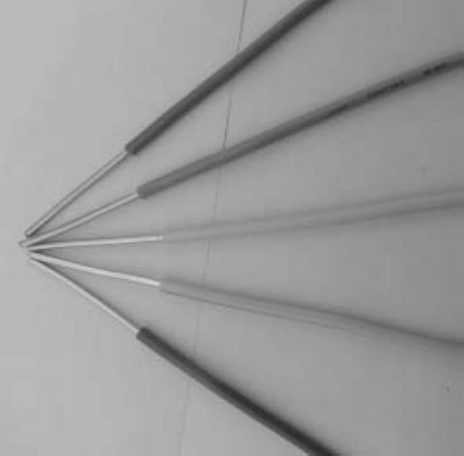

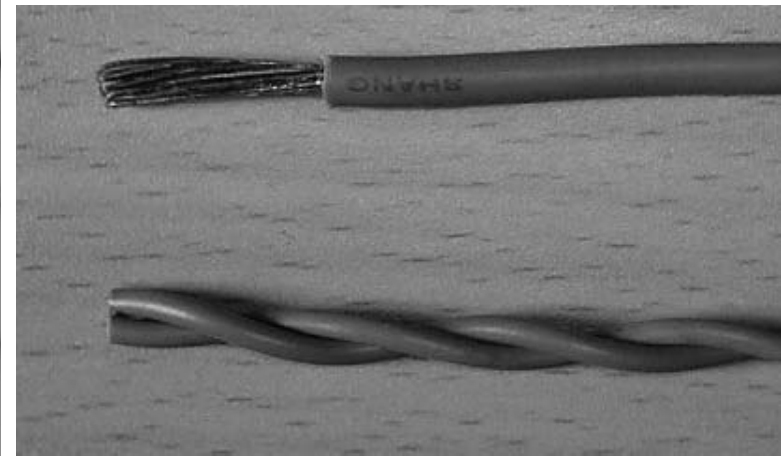

BV为单芯线，BVR为多芯线，如图1-10所示。BVR线比BV线贵10%左右。采用BVR线，施工方便，弯曲时不容易将芯线折断。

家装中的电线有哪些常用规格？

家装中使用的电线一般为单股铜芯线，其截面面积主要有三个规格，分别是4.0mm ² 、2.5mm ² 和1.5mm ² 。

4.0mm ² 规格单股铜芯线是用于电路主线和空调、电热水器等的专用线，2.5mm ² 规格单股铜芯线用于插座线和部分支线，1.5mm ² 规格单股铜芯线用于灯具和开关线，电路中的地线一般也使用1.5mm ² 规格单股铜芯线。

家装时，有的家庭还要使用6.0mm ² 、10mm ² 等规格的单股铜芯线，主要用于进户主干线，户内几乎不用或用量很少，因此一般不列入家装电路用线的范围。

我们应根据用电量的大小选择电线的规格，1mm ² 的电线最大可承受5～6A的电流。

室内装修时常用的电线管有哪些？

电气工程中，常用的电线管主要有金属电线管、塑料电线硬管和软管3种。

1）金属电线管

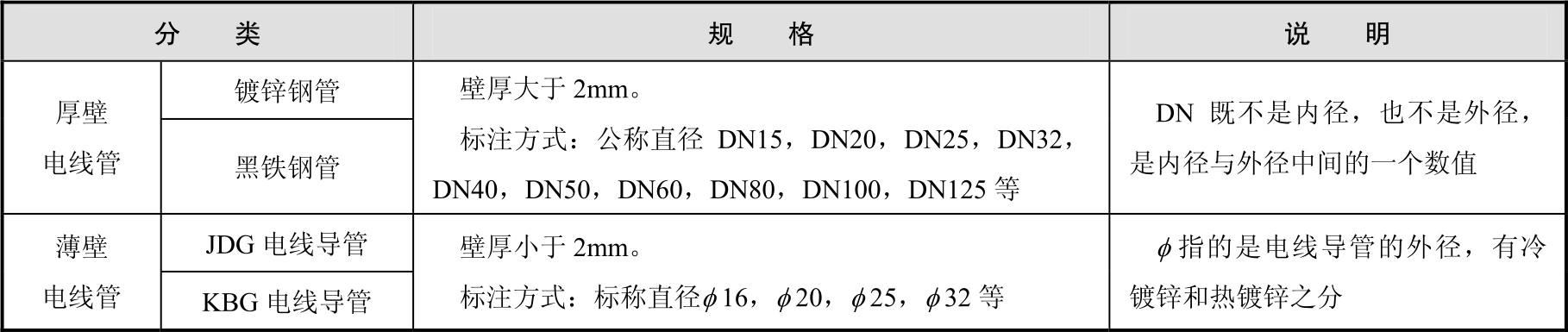

在建筑工程中，金属电线管按管壁厚度可分为厚壁导管和薄壁导管，见表1-3。

金属电线管按钢管成型工艺可分为焊接钢管和无缝钢管。

（1）焊接钢管就是焊管，它由钢带切割成窄钢条，然后用模具冷加工裹成管状，再由专用焊机将一条管缝焊接起来，最后将外焊缝打磨光亮，一般焊管的内毛刺是不打磨的，只有精密焊管才打磨内毛刺。

（2）无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝，它承受的压力比焊管大。

2）塑料电线硬管

用作电线硬管的塑料管主要有PVC管、PE管、高密度聚氯乙烯管等。塑料电线硬管一般用于室内，用于室外时需注意防水。

3）软管

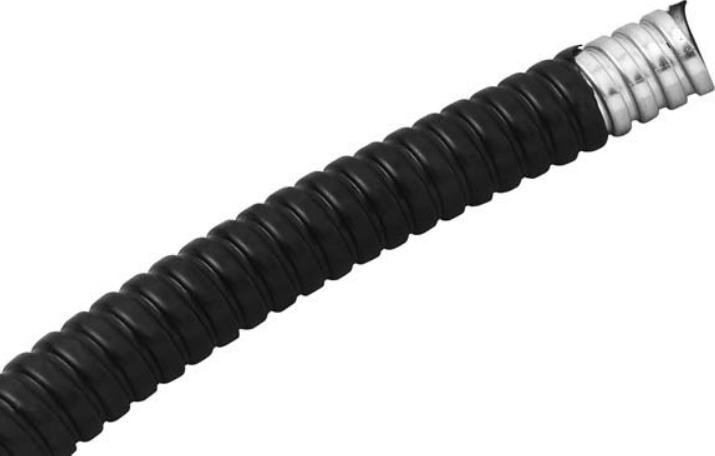

软管一般用于设备末端，电气工程中通常使用包塑金属软管，如图1-11所示，其柔软性比较好。一般规定动力工程中末端长度不超过0.8m，照明工程中软管长度不超过1.2m。

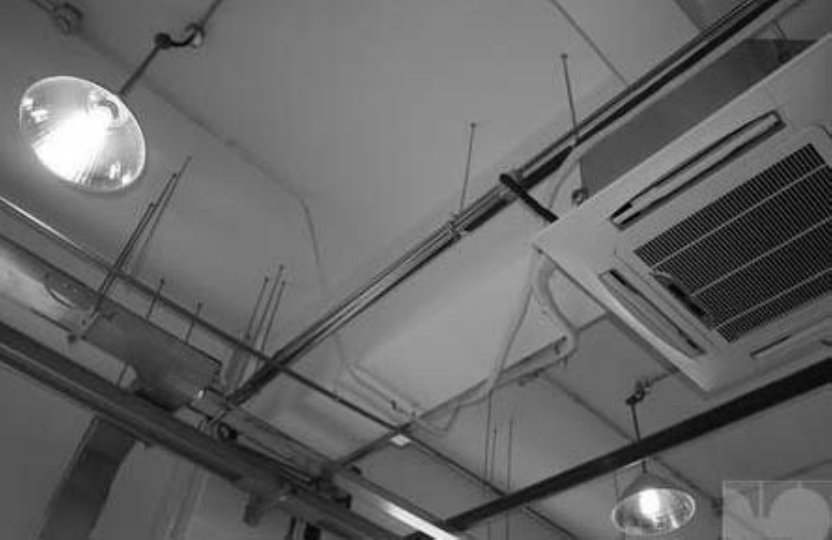

室内照明工程中，有的地方也可以使用塑料软管（俗称波纹管），如吊顶中，室内跨越横梁处等地方，如图1-12所示。

厚壁电线导管一般用套丝连接，薄壁电线导管一般用紧定式或压接式连接。在等电位接地方面，除了紧定式不需要做之外，其他方式需要用铜芯软线做跨接接地。

常用电线管的代号是什么？

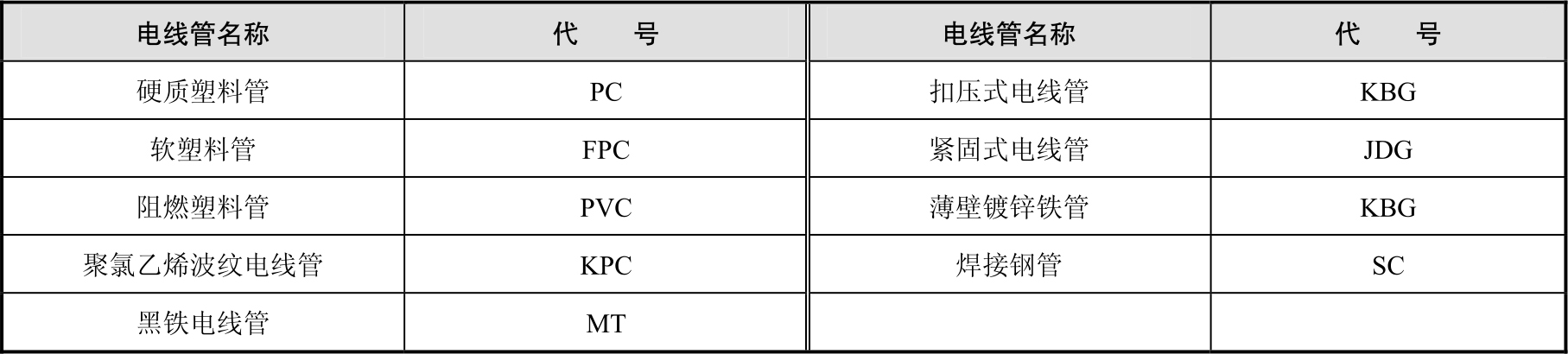

工程图纸中，常用电线管的代号见表1-4。

装修时常用PVC电线管有哪些规格？

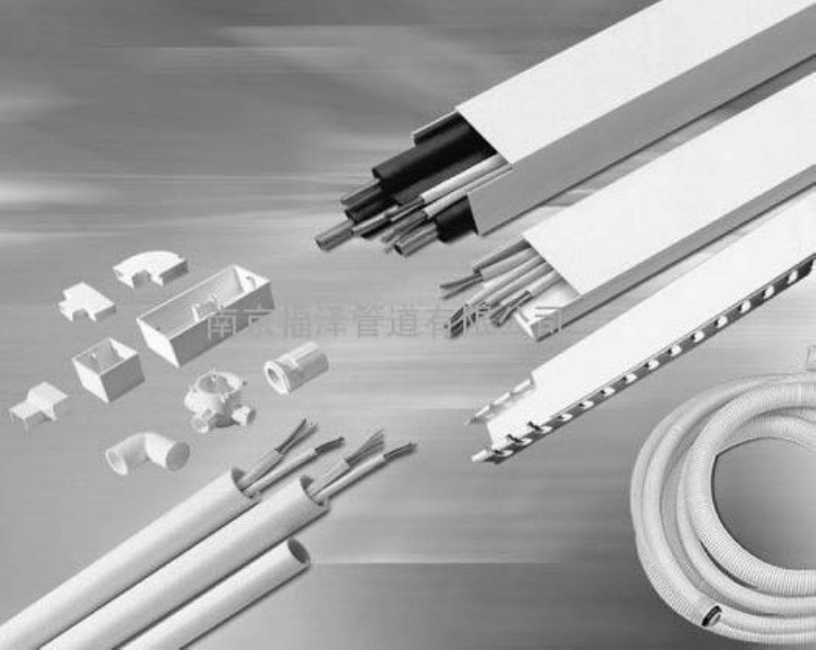

目前，室内布线通常采用PVC电线管施工。电气布线时，暗管铺设一般常用PVC电线管，明线铺设必须使用PVC线槽，如图1-13所示。

（1）按PVC电线管品种可分为硬质管、半硬质管和波纹管。

（2）按 PVC 电线管特性可分为 L 型（轻型）、M 型（中型）、H 型（重型）。产品规格分为轻型-205、中型-305、重型-405三种，其外径均为 φ 16～ φ 50mm。

（3）按PVC电线公称外径规格可分为16、20、25、32、40、50、63、75、110mm。其中，16、20mm的一般用于室内照明线路，25mm的常用于插座或室内主线管，32mm的常用于进户线的线管，50、63、75mm的常用于配电箱至户内的线管，110mm的常用于每栋楼或者每单元的主线管（主线管也可以用铁管或者镀锌管）。

PVC（Poly Vinyl Chloride）聚氯乙烯为热塑性树脂，与钢材、木材、水泥并称四大基础建材，与PP、PE、ABS、PS并称五大通用树脂。PVC是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。它的全球使用量在各种合成材料中高居第二。

PVC电线管内电线截面面积不得超过电线管截面面积的40%。

知识窗

PVC电线管的特点

（1）绝缘性能好：PVC电线管绝缘性好、抗电流击穿电压高，能抵受25kV电压而不被击穿，所以用PVC电线管布线没有带电危险。

（2）抗冲击能力强：PVC电线管能承受压力，可暗敷于混凝土内，不怕受压和冲击。

（3）防火性能好：阻燃型PVC电线管氧指数高，具有难燃性，离开火焰瞬间自熄灭。

（4）防潮、耐酸碱：PVC电线管防潮，不会像金属套管产生锈蚀，并且耐酸、耐碱、耐油。

（5）防虫鼠：PVC电线管不会发出虫鼠喜欢的气味，可避免虫鼠啃咬破坏。

（6）易弯曲：管内只需插入一根弹簧，无须加热，用手轻轻用力，即可进行弯曲。

（7）连接方式：使用胶粘剂，直接将PVC电线管与各种配件进行连接，便可完成各种布线要求。

（8）施工方便：PVC电线管截断方便，便于施工。

PVC-U和PVC-C有什么区别？

PVC-U又叫UPVC（硬质聚氯乙烯），U表示添加塑化剂。PVC-U以PVC为主要原料，加入必要的添加剂（如稳定剂、润滑剂、填充剂等），经挤出成型生产。除了用添加剂外，还采用了与其他树脂进行共混改性的办法，使其具有明显的实用价值。这些树脂有CPVC、PE、ABS、EVA、MBS等。PVC-U的优点是：高强度、高刚度和高硬度，良好的电气绝缘性，化学稳定性好，可自熄灭，低吸水性，易粘接、易油漆。其缺点是：韧性差，受天气条件限制。

PVC-C又叫CPVC、过氯乙烯，是由特定牌号的聚氯乙烯（PVC）与氯气在引发作用下进行取代反应而制得的一种新型合成高分子材料，是一种白色或微黄色可流动固体粉末。基本性能与PVC相仿，但PVC树脂经氯化改性后制得的CPVC，其耐热性能、物理机械性能、化学稳定性能及阻燃性等获得显著改善，是一种质优价廉的工程塑料，因此用途广泛。

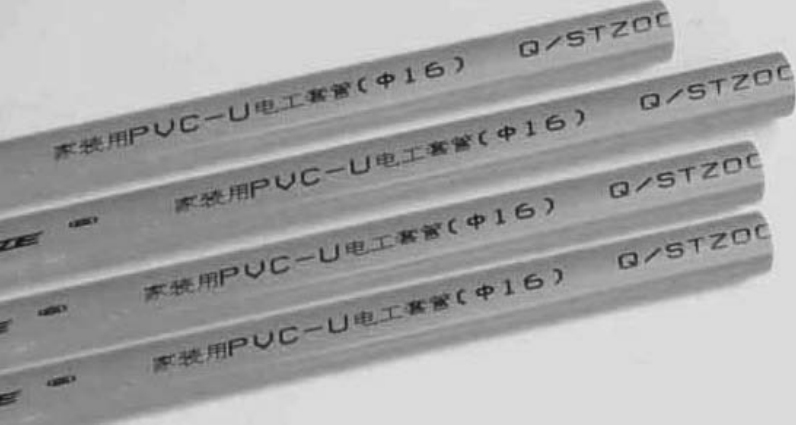

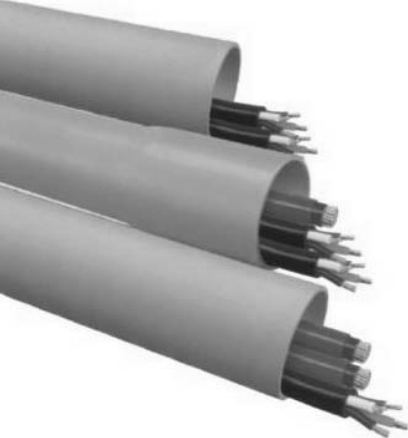

低压电线管通常采用PVC-U，高压电线管通常采用PVC-C，如图1-14所示。
