内核调试引擎的初始化和模拟调试引擎的初始化配置相比复杂一些，需要深入理解中断和异常。中断是实现系统多任务多线程的理论基础，是系统的中枢神经。中断的提出最初主要是解决系统和外围设备通信的问题，Windows API的主要设计可能也是从中断得到了启发。内核调试引擎需要从中断处理程序进入，但中断处理程序的处理过程可以不需要调试引擎支持，所以中断处理程序首先需要设计。Windows NT的中断程序处理能力的最初目标定位如下：提供单一机制，中断处理程序能在所有语言中使用；能处理硬件和软件产生的异常；支持有特权和非特权的软件使用；支持复杂的调试器使用（WinDbg）；支持结构化异常处理扩展（详见第5章）。
硬件发出信号后，在程序执行的过程中，中断会随时发生。系统硬件用中断处理外部事件，如外围设备服务的请求。软件也可以通过执行INT n指令产生中断。在执行指令过程中，处理器检测到一个错误条件，如除零操作，就会发生异常。处理器检测错误的各种条件，包括保护违法行为、页面故障和内部机器故障等。当收到一个中断或检测到异常时，当前运行的程序或任务会被暂停，处理器转而去执行一个中断或异常处理程序。执行处理程序完成后，处理器恢复执行被中断的程序或任务。被中断的程序或任务不会损失程序的连续性，除非恢复异常不可能或中断引起当前正在运行的程序被终止。

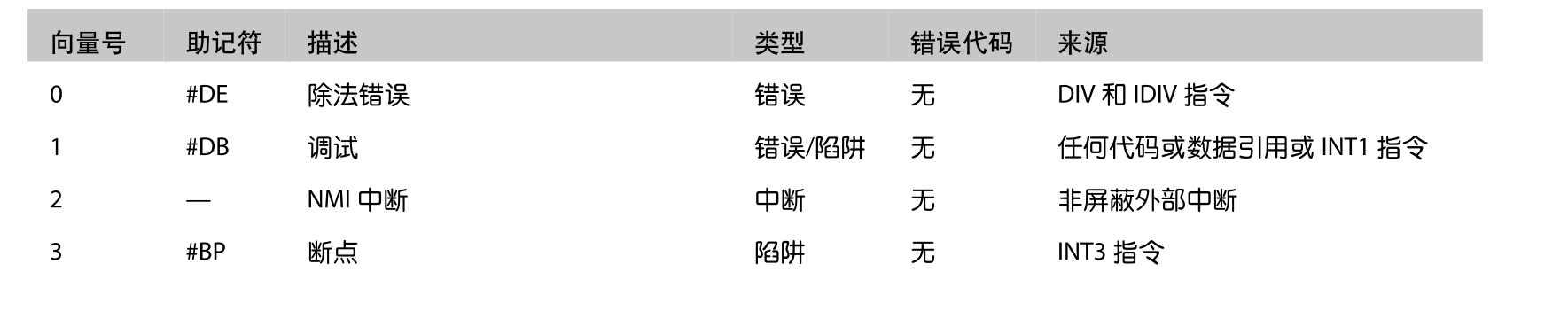

为了帮助处理异常和中断，体系结构对每个异常和中断分配了唯一的识别号，称为一个向量号（vector No.）。处理器使用向量号作为进入中断描述符表（interrupt descriptor table，IDT）的索引。中断描述符表提供了异常或中断处理程序的入口点。向量号所允许的范围是0—255。其中0—31保留给Intel 64和IA-32架构所定义的中断或异常使用，32—255留给用户定义。更多信息参见表3.1。

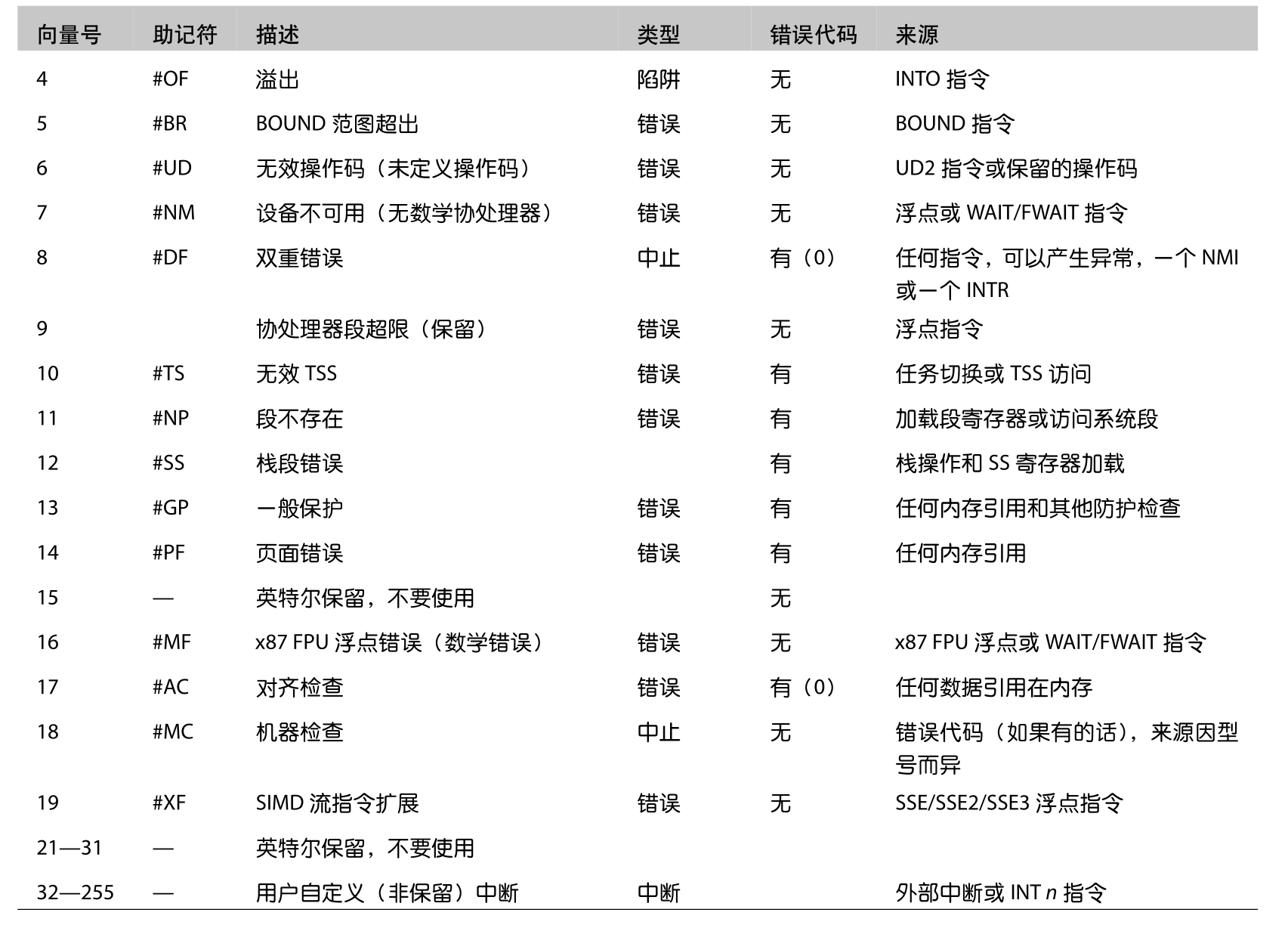

表3.1
续表
注意事项：
1.向量号6，UD2指令在Pentium Pro处理器引入。
2.向量号9，Intel 386处理器后不产生此异常。
3.向量号17，此异常在Intel 486处理器引入。
4.向量号18，此异常在Pentium处理器和增强P6系列处理器引入。
5.向量号19，此异常在Pentium III处理器引入。
中断源
处理器接收来自两个信号源的中断：
· 外部（硬件产生）中断。通过处理器引脚或本地APIC接收。
· 软件产生中断。如INT n指令。
异常源
处理器接收异常有三个来源：
· 处理器检测程序错误异常。类型有Fault、Trap和Abort。
· 软件产生异常。如INT n指令。
· 机检异常。Pentium和P6系列处理器提供。
IDT描述符
IDT可以包含任何门描述符：
· 任务门描述符。
· 中断门描述符。
· 陷阱门描述符。

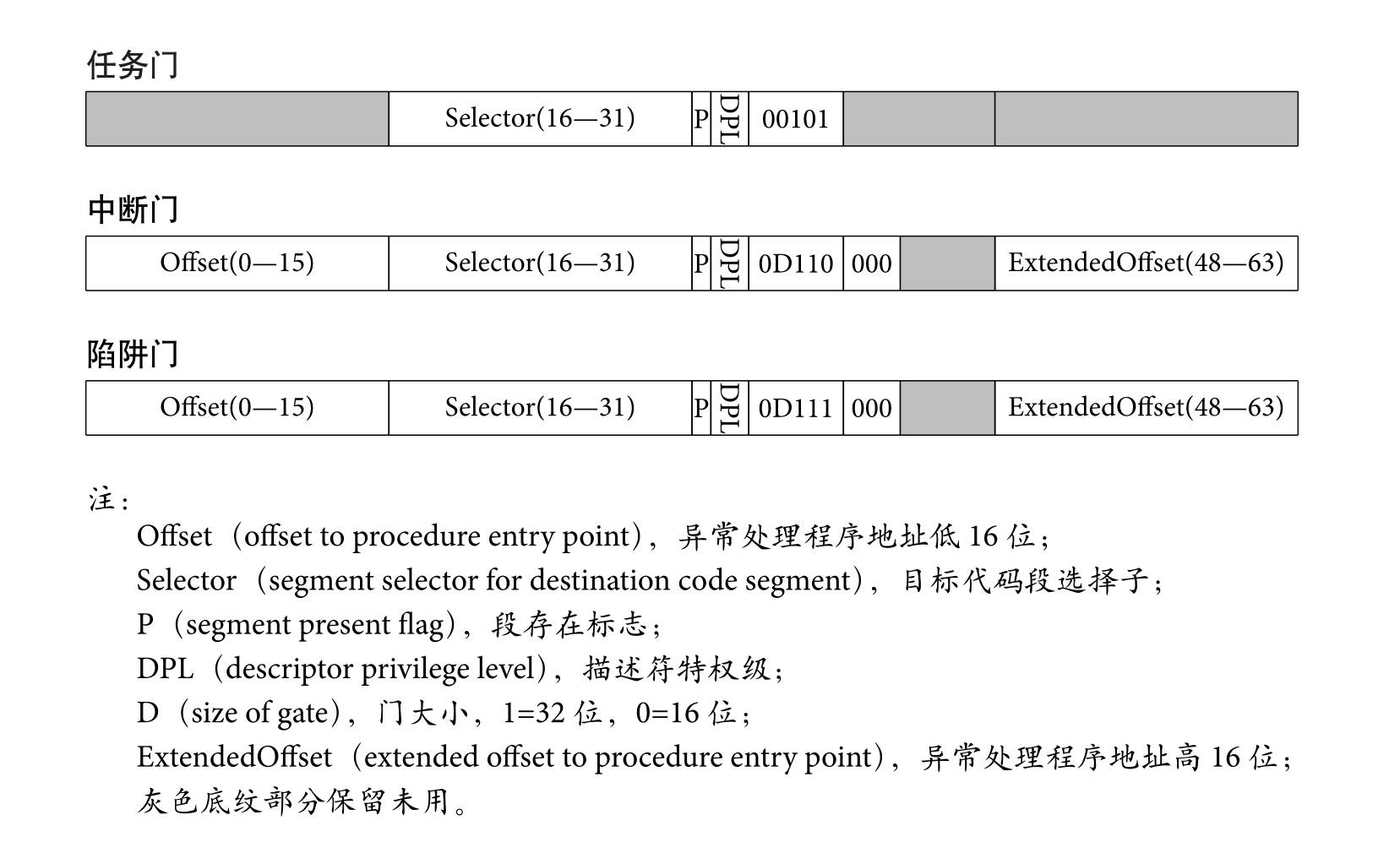

图3.3显示了任务门、中断门和陷阱门的描述符格式。中断门和陷阱门是非常相似的调用门。它们包含一个远指针（段选择符和偏移量），处理器使用它转移程序到一个异常或中断处理程序中。
图3.3
根据图3.3观察任务门（00101）、中断门（0D110）和陷阱门（0D111）之间的区别。控制权一旦进入中断门例程，在栈中保存eflags，清除IF位标志，避免嵌套中断发生，退出时从栈中还原eflags值，原来是什么值就还原什么值，在中断门例程内允许置IF位。控制权进入陷阱门例程后不会改变IF位，eflags原来是什么值就是什么值。本章也大量提及“异常”，注意没有异常门。异常是从中断门和陷阱门按事件来源分出来的特殊概念，以Windows Server 2003 SP1 WRK内核为例：除2号和8号使用任务门外，其余全是中断门，所以当看到TRAP字样时，不要认为是陷阱门，本书主要讲解中断门。

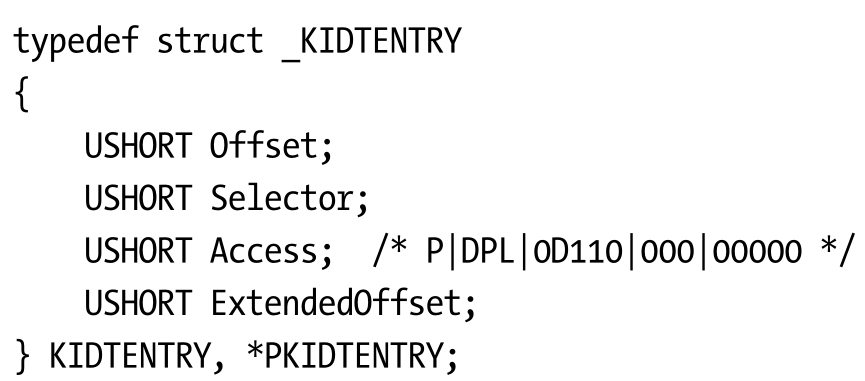

中断和异常在概念上有一些细小差别。比如，时钟相隔一定的滴答数会定时产生一个中断，我们说产生中断比较合理；而除零操作产生的错误叫作异常比较合理。异常一般会导致中断，中断并不意味着异常。异常可恢复回到原地址继续执行，如页面错误被处理后。无论产生的是中断还是异常，控制权都会转到IDT向量表相应的门描述符项处理函数中。下面讲述描述符项结构：
Offset表示中断例程地址的高16位，ExtendedOffset表示中断例程地址的低16位，（高16位+低16位=32位）4字节地址就构成了一个中断向量例程地址。任务门、中断门和陷阱门使用相同的结构KIDTENTRY，每个描述符占8B，Selector占2B（16 bit），2 16 =65 536，可见最多允许设置描述符数为65 536÷8=8 192，参见第2章。
异常处理程序是书面明确规定，什么样的异常就用什么样的代码处理。异常处理程序都用特定语言的语法声明，并与特定的代码范围相关联，可能是一个块代码、一组嵌套块代码，或者整个过程是一个函数。中断的响应是由硬件来实施的，但其处理过程交给操作系统去操作，所以要在中断向量表中设置正确的处理例程。中断处理过程一般分为4个阶段：
1.响应中断请求（由硬件完成）。
2.保存寄存器上下文（由硬件完成）。
3.转入相应的处理例程（由硬件完成）。
4.还原寄存器并退出（由软件完成）。
知道了原理，我们的首要任务是在中断向量表中注册异常处理例程（或叫中断处理例程），对照图3.3来设置异常处理例程：除零错误_KiTrap00（＃DE），单步断点_KiTrap01（＃DB），INT3断点_KiTrap03（＃BP），一般保护性错误_KiTrap0D（＃GP），页面错误_KiTrap0E（＃PF）和调试器调用_KiTrap2D（debugger call）。这些例程框架大多数是用内联汇编编写的，其实C语言也可以编写例程框架，只是在精确控制寄存器方面没有优势。

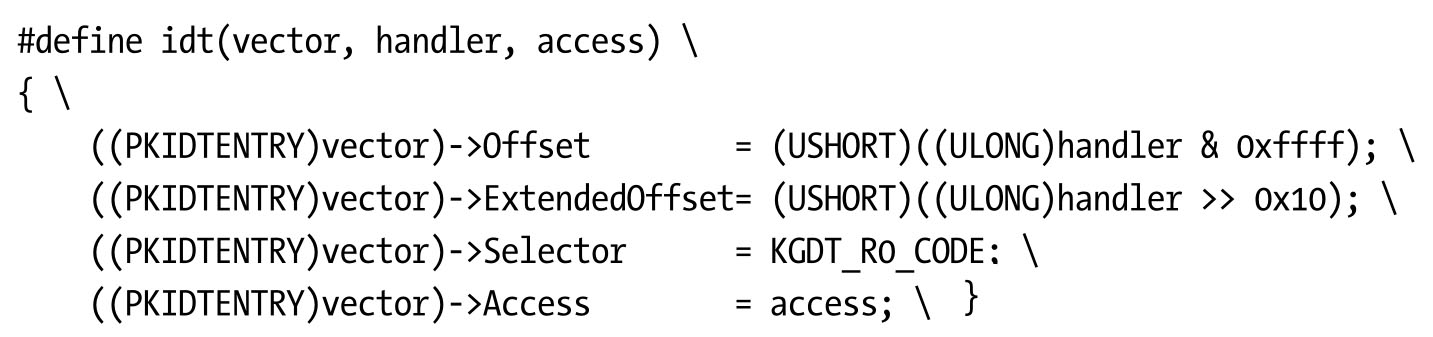

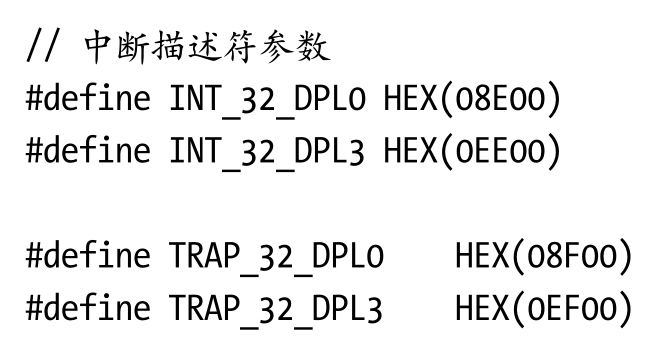

为了方便安装中断描述符，设置了idt宏，Selector选择子全部设为08，它是内核代码段选择子，从Loader模块开始我们使用的代码段选择子都是08。

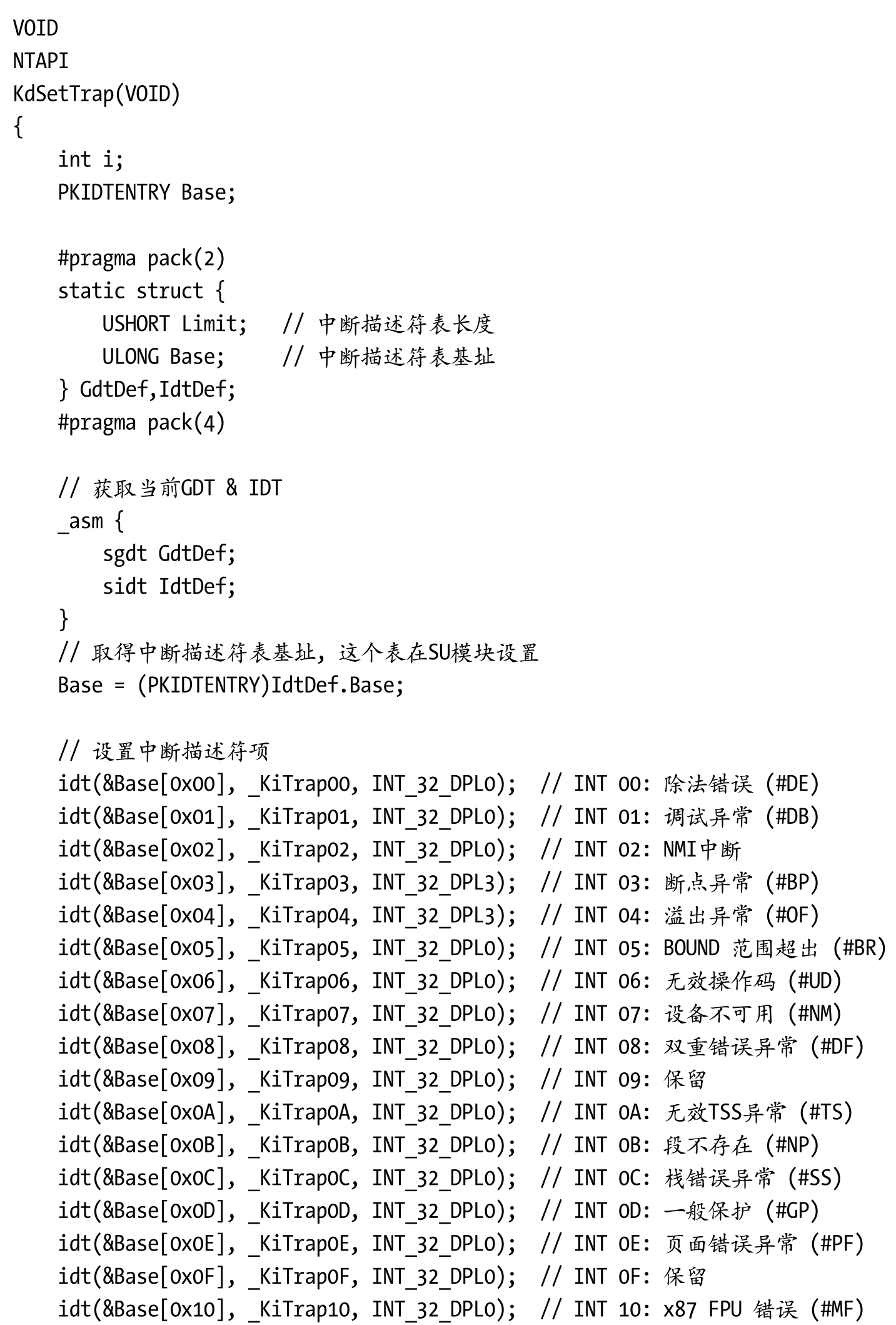

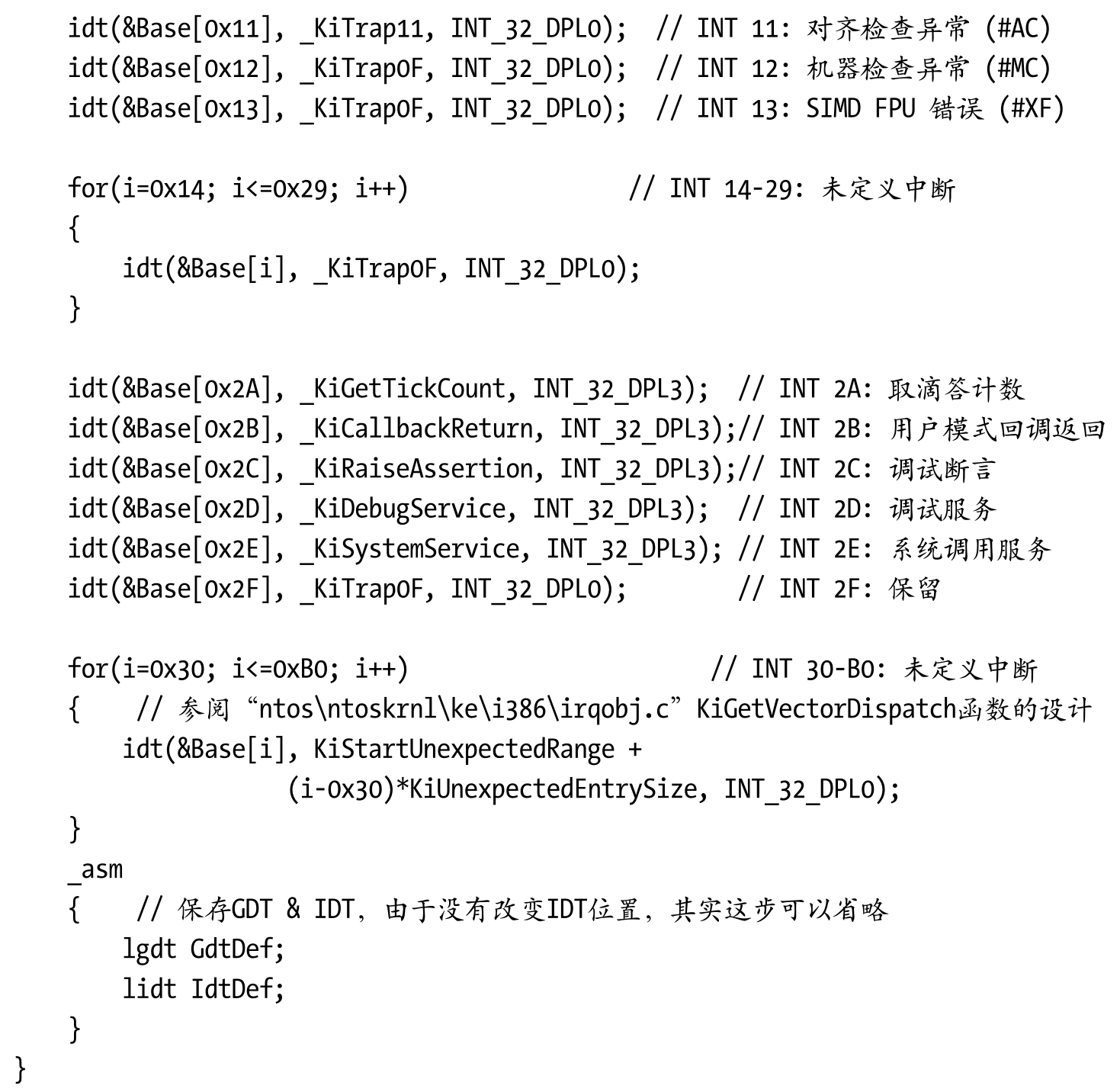

我们已经在SU中设置了中断描述符表，但是这个表是空的，没有安装任何有效的描述项。当系统触发异常时，会寻找相应的中断描述项，如果描述项无效，计算机可能进入不可控的状态，如不断重启，所以在SU执行时就得确保不会发生异常，因为就算发生也没法处理，这一点在设计上是需要注意的。SU主要用汇编语言编写，设置完整的中断描述符项比较麻烦，留到Loader再设置是比较理想的，再者lidt指令允许重复安装中断描述表。KdSetTrap函数用来安装中断描述符项，在调试系统初始化时被调用。
KdSetTrap函数直接以idt宏的形式设置，每个中断例程最后2字节是所在的中断号。Windows允许使用256个中断，有些中断我们未使用，如果发生未预料中断，通过INT 3断点，我们很快可以知道发生在哪个中断号上。中断例程内部也可以触发INT 3/INT 1中断，但不能触发INT 3/INT 1自身中断，否则会进入死循环状态。可以跟踪除这两个中断之外的其他中断例程执行过程，这是需要特殊设置的，后面将要说到。

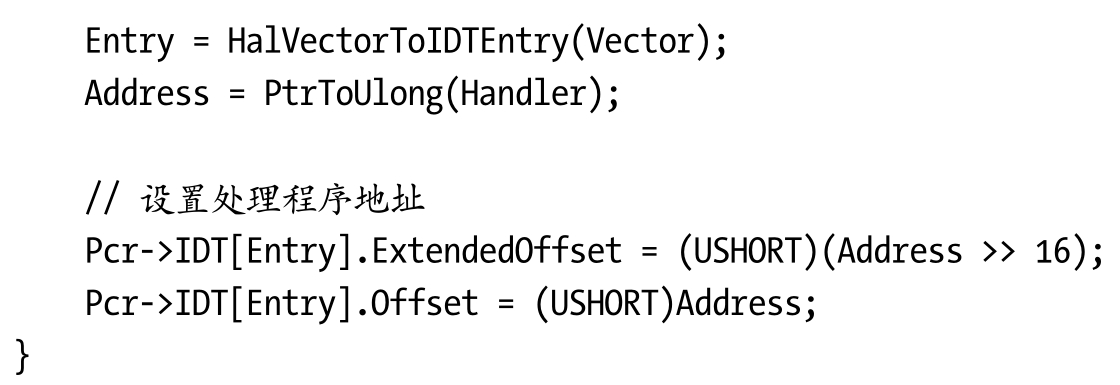

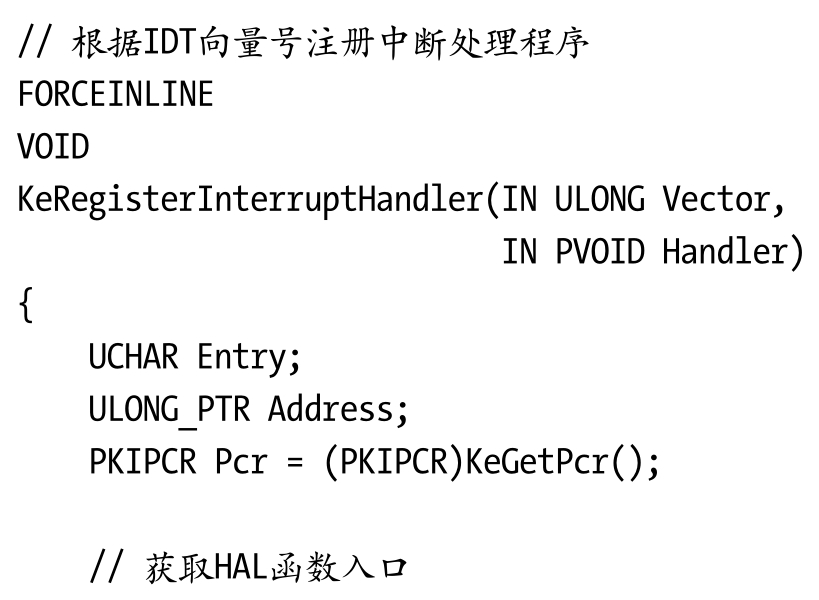

256个中断中未使用的都需要设置Selector和Access值。如果不这样做，会有未知的错误发生，比如HAL硬件抽象层设置的时钟中断，就不会设置Selector和Access值，它只会设置Offset和ExtendedOffset。我们来看一下KeRegisterInterruptHandler函数的实现：
hal.dll使用KeRegisterInterruptHandler内联函数注册中断处理程序，这些中断处理程序大多数是在HAL模块中实现的。IDT可以重复安装，进入ntoskrnl内核后，重新设置中断描述符表，如WRK。我们的ReactOS使用相同的kd模块，只不过Loader阶段使用的kd和内核使用的是不同的环境，在内核下kd会重新安装。
通俗一点讲，异常处理程序栈框架的主要作用就是在控制权进入时保存寄存器，退出时还原寄存器。一般函数的栈框架是依赖于编译器帮助实现的，而这里的栈框架必须自已实现，因为异常处理程序对寄存器需求远大于一般函数，而且必须保证寄存器的安全性和完整性。异常处理程序框架部分采用汇编编写有着得天独厚的优势，在WRK中我们可以看到大量的MASM汇编编码和C语言链接。笔者不太喜欢MASM汇编烦琐的形式，所以使用了精简的函数内联汇编。
从函数的角度描述，CPU寄存器可分为两类：易失性寄存器（volatile register）和非易失性寄存器（nonvolatile registers）。易失性寄存器内容可以改变，可在跨越子函数期间改变其值。非易失性寄存器在跨越子函数时必须保存其值，如果某个程序改变了非易失性寄存器的值，它必须在栈中保存旧值，并在返回之前将其恢复。下列结构用来保存寄存器：

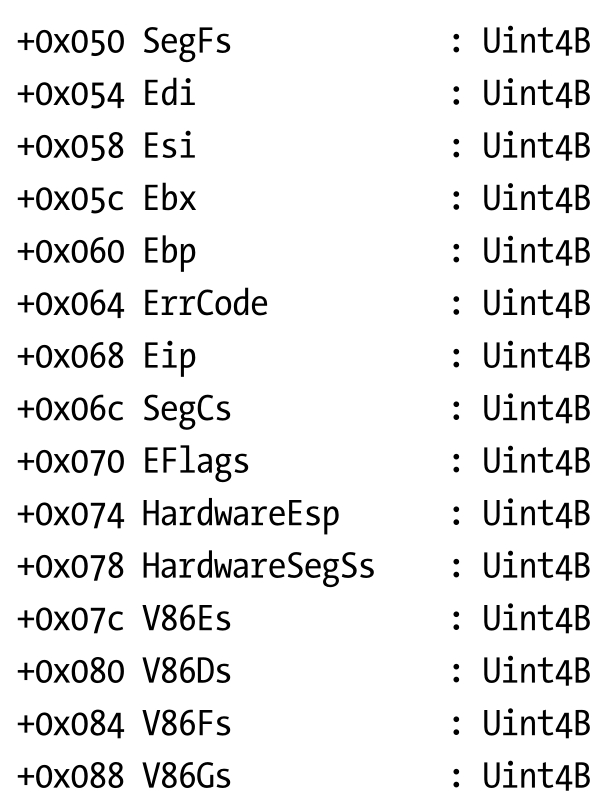

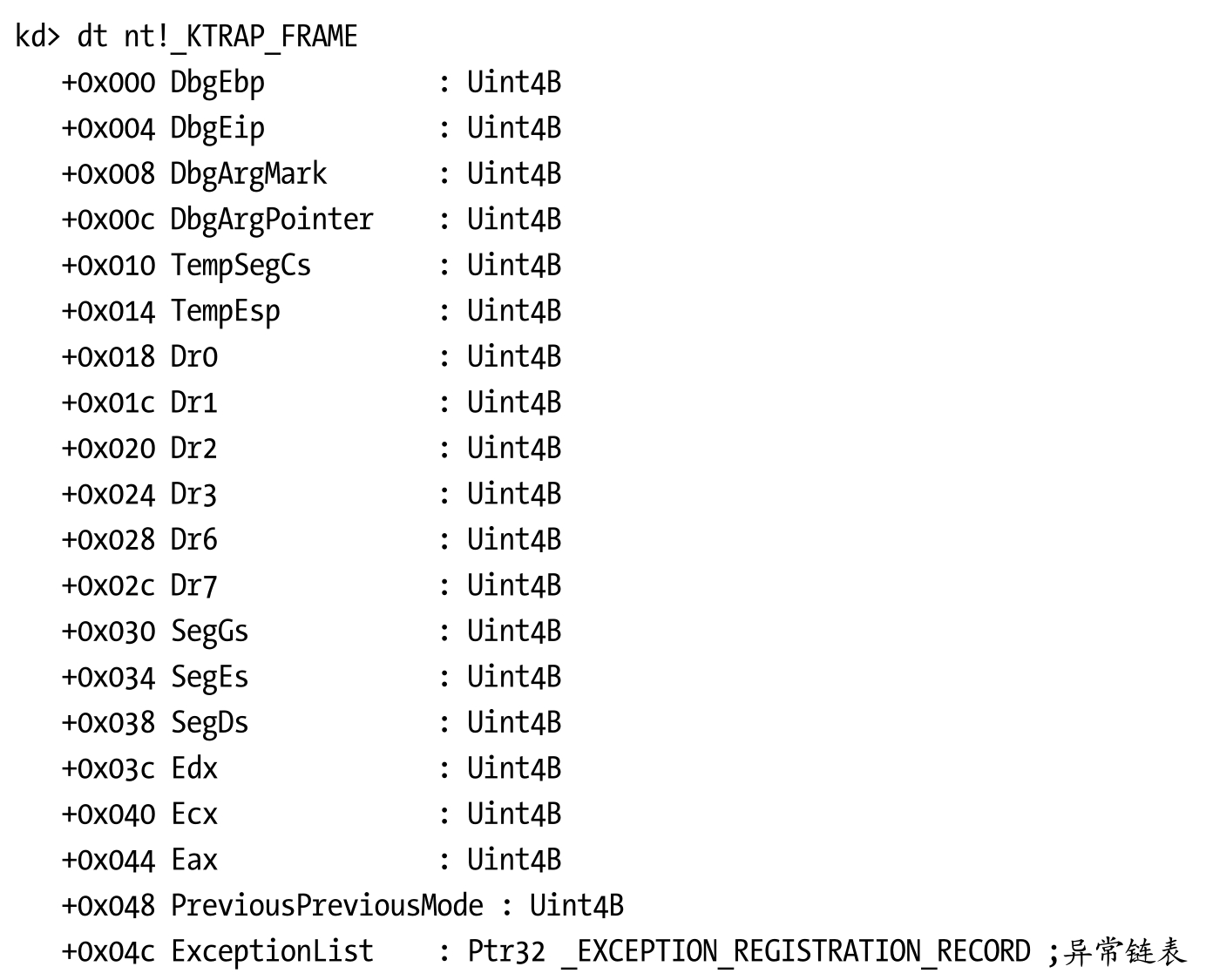

所有的门例程中都使用陷阱框架KTRAP_FRAME，而不是KINTERRUP_FRAME（未定义），KTRAP_FRAME的主要作用是在进入中断例程时保存寄存器，退出时还原寄存器。它能保存大部分CPU寄存器，如通用寄存器、段寄存器、调试寄存器等，对于中断处理例程来说够用了。KTRAP_FRAME结构中寄存器的值在门例程内部是可以根据需求改变的。最常见的是KTRAP_FRAME.Eip的值被修改，如果异常未被处理，返回的是原来出错的位置，进一步执行又产生中断，再次循环进入门例程。如果内核在调试状态，就会中断下来。如果内核不在调试状态，就会显示蓝屏出错信息。
注意，KTRAP_FRAME.TempSegCs通常保存的是SegSs值，KTRAP_FRAME.TempEsp通常保存的是Esp值。保存这些寄存器时注意观察它们对应结构中的那个成员。有时侯编码确实会混淆，笔者就发生过几次这样的问题，弄乱了寄存器，以致保存的寄存器和退出时还原的寄存器不是同一个值。

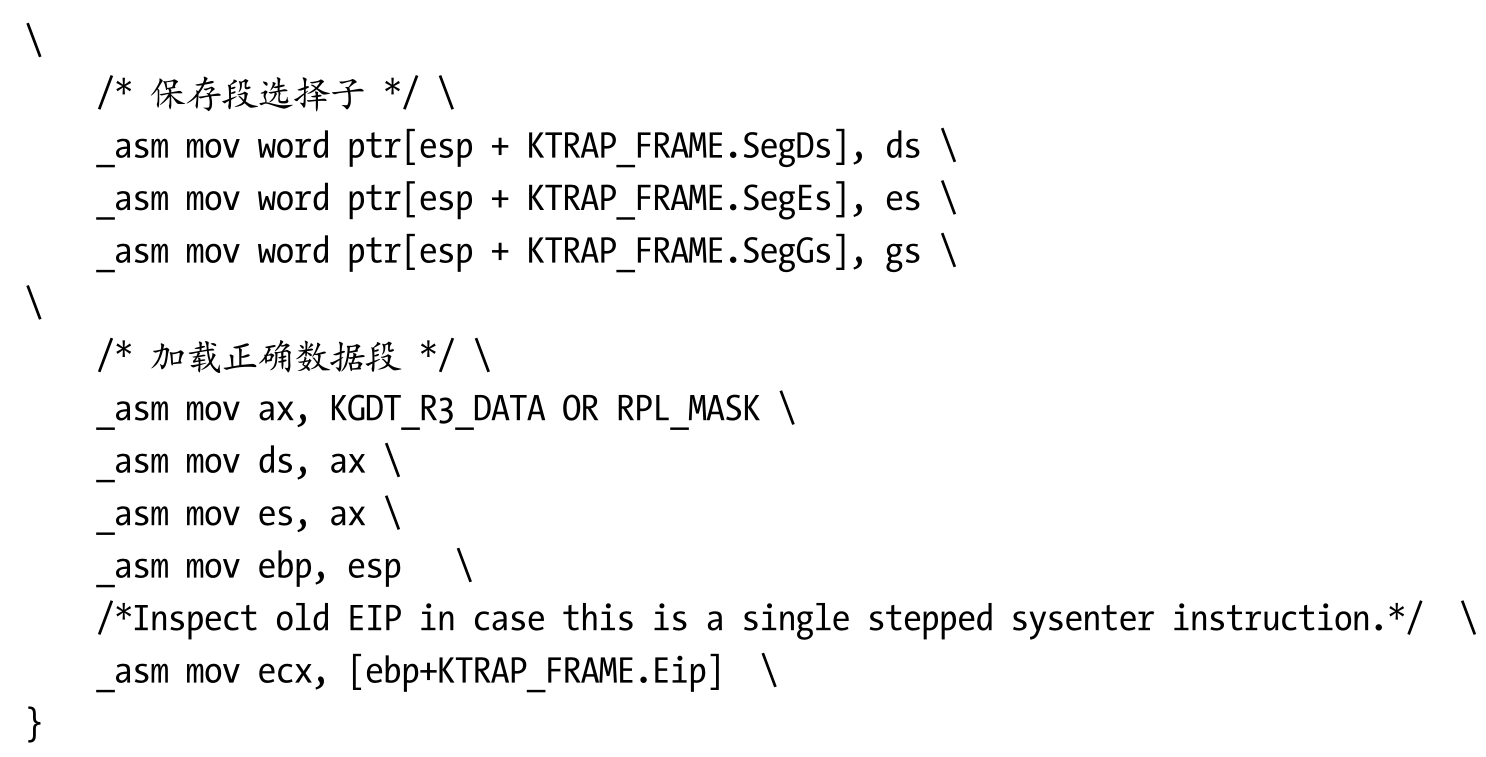

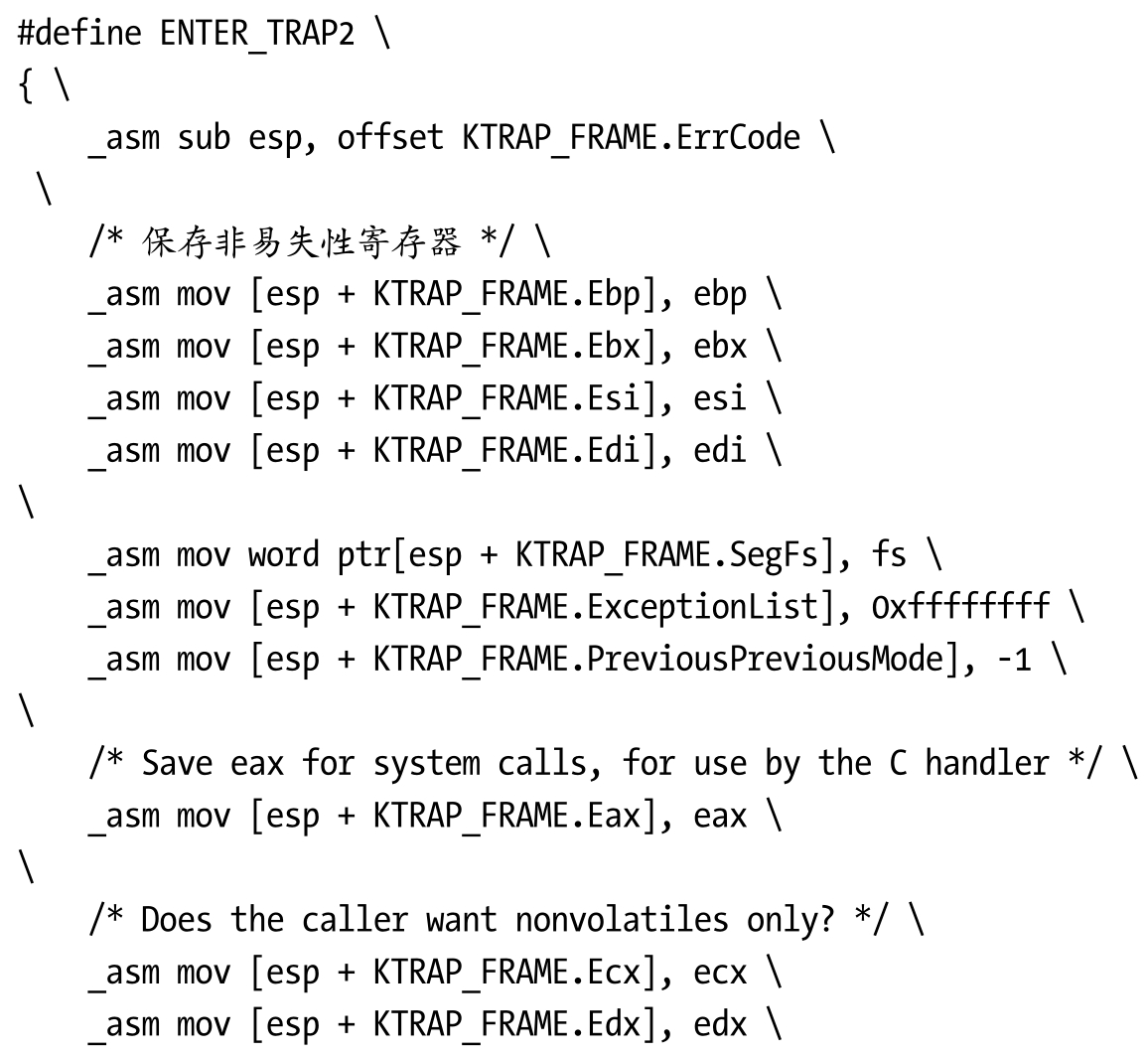

通过ENTER_TRAP2宏来保存寄存器，只保存常见的寄存器，有一些特定的寄存器在后面代码中用不同的形式保存。保存寄存器的值，可以直接从寄存器中获取，然后保存到对应的KTRAP_FRAME结构成员中。KTRAP_FRAME开辟了函数栈空间，基本上开辟函数的栈空间形式都是sub esp，n。DS和ES被设为KGDT_R3_DATA|DPL_3，不改变这两个段寄存器对我们来说是没有什么影响的，通常INT 1和INT 3的DPL设为3。

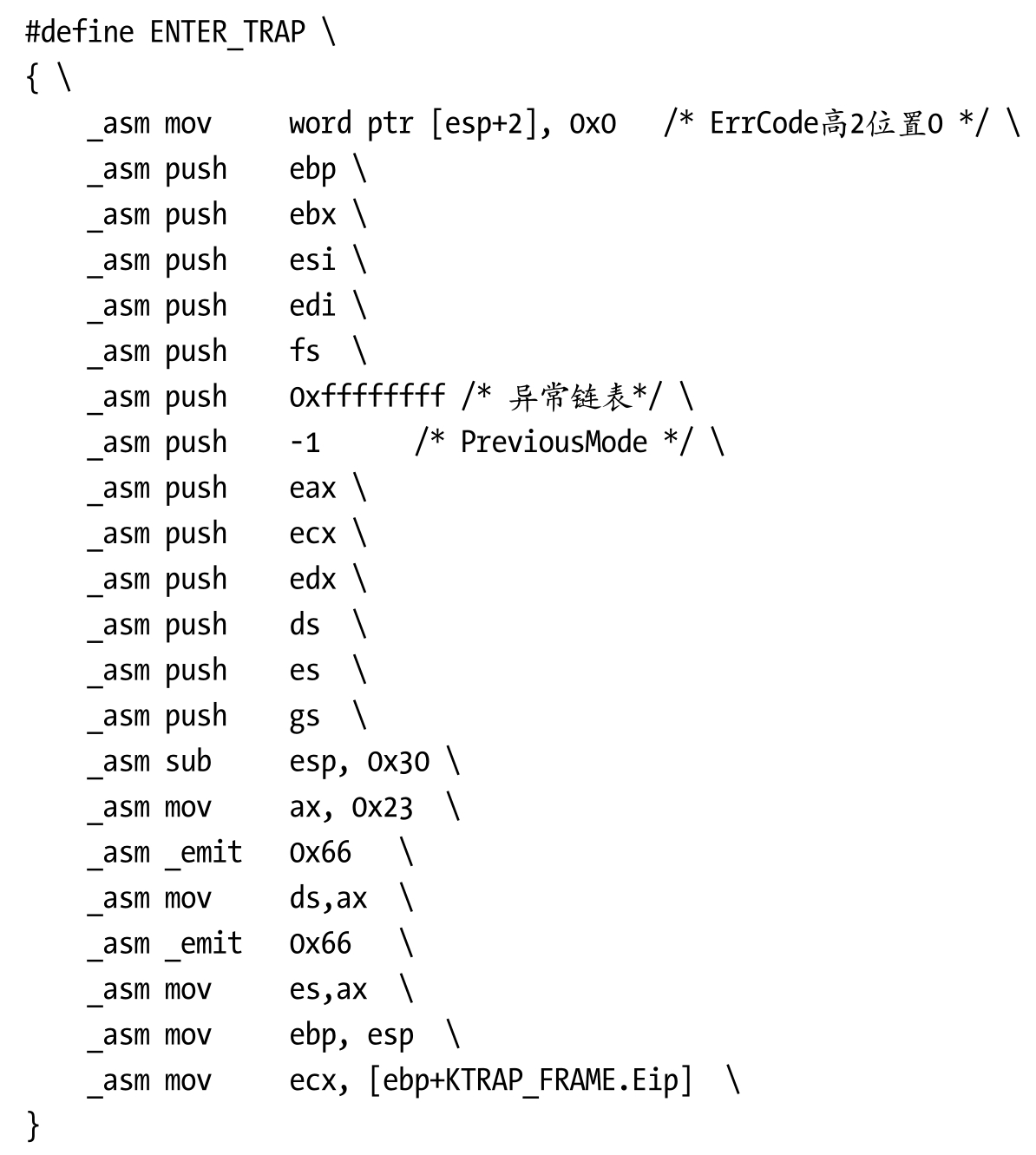

ENTER_TRAP和ENTER_TRAP2的作用是一样的，都是保存寄存器。使用的方式是寄存器直接入栈然后出栈保存。push方式比mov更高效，只是入栈出栈次数太多容易出错，可读性也没那么高。特别注意，保存过程是从ErrCode开始，然后倒序依次保存，要学会观察ENTER_TRAP宏。
像这样同一功能的函数，我们设计了两种版本，一种是专用于INT 1、INT 3断点使用的处理框架，另一种是其他异常处理程序使用的框架。如果全部异常框架都使用一种版本，比如WRK原版的调试系统就只有一种版本，就无法跟踪部分异常处理内部的流程。现在有了两种版本，除了INT 1、INT 3不能跟踪外，其他中断程序内部流程都能跟踪到，比如，我们可以跟踪页面错误处理流程。我们只需bp_KiTrap0E下个断点，当有页面错误产生时，就会中断到这个入口，然后就可以单步跟踪页面错误是如何处理的，特别是查看寄存器是如何保存的，或进入到我们感兴趣的页面错误处理函数MmAccessFault，或者直接bp MmAccessFault下断点，绕过_KiTrap0E异常处理程序入口，这取决于你的调试需要。编码和调试需要灵活地结合。
整数除以零会产生异常。异常代码：STATUS_INTEGER_DIVIDE_BY_ZERO。什么是异常代码？异常代码由系统定义，用于识别产生的异常。函数可以根据异常代码来执行特定的操作。
在数学中，除0操作的结果是无定义的。所谓无定义的意思是没有好的答案。假如现在要求1/0的结果，我们让除数从正数和负数两个方向无限接近0。先从正数方向，我们知道1/0.1=10，1/0.01=100，…，1/0.000001=1 000 000，…，当除数从正数方向无限逼近于0时，可以得到1/0=+∞（无穷大）。再从负数方向，1/（-0.1）=-10，1/（-0.01）=-100，…，1/（-0.000001）=-1 000 000，…，当除数从负数方向无限逼近于0时，可以得到1/0=-∞（无穷小）。+∞和-∞具体是指什么数，事实上我们并不知道，这就是除0操作结果无定义的原因。

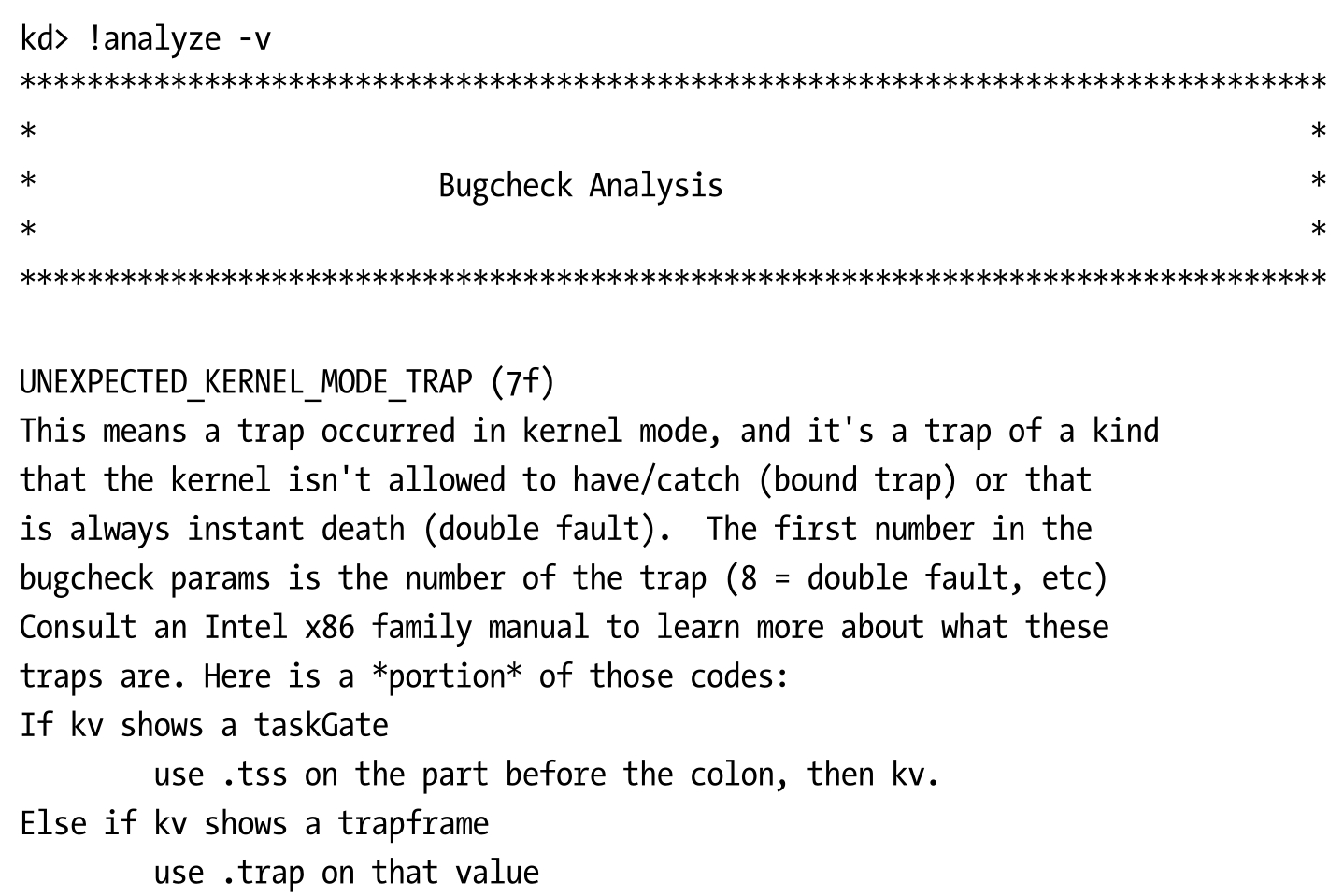

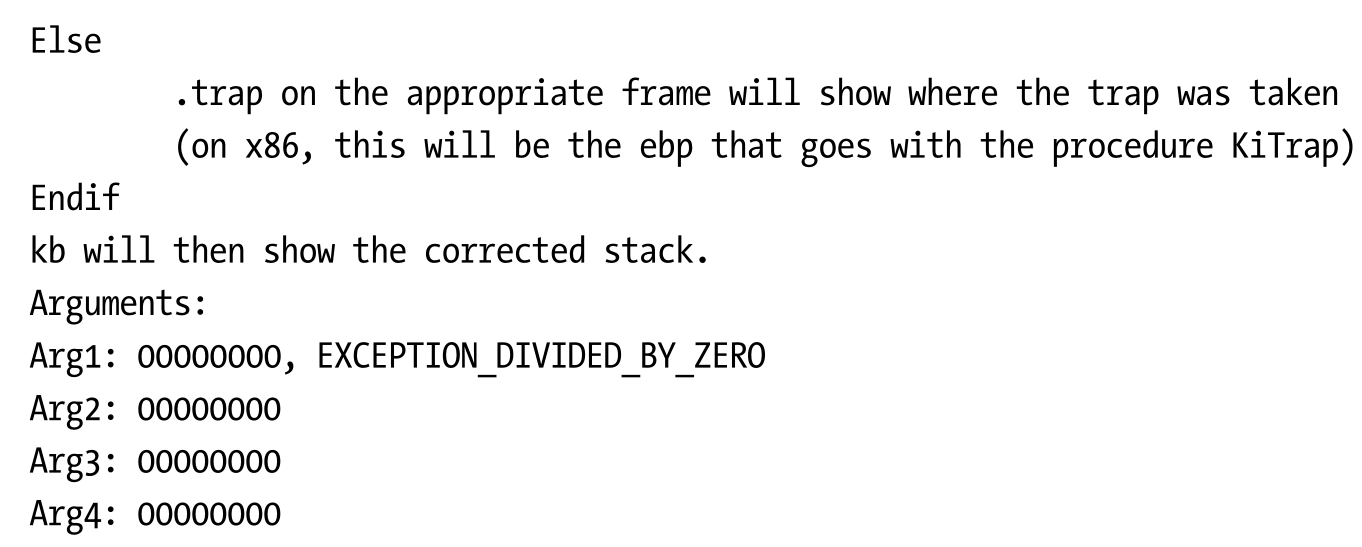

下面展示了在内核下除0出错，但是没有处理的情况，系统直接崩溃。我们用调试器查看：
UNEXPECTED_KERNEL_MODE_TRAP（未预知内核模式陷阱）意味着一个陷阱发生在内核模式下，就算有try/except语句也不允许捕捉。如果发生在内核态Ki386CheckDivideByZeroTrap函数期间，直接调用KeBugCheck2函数崩溃；如果发生在用户态，有try/except语句则允许捕捉，如果没有，终止程序运行。尽管内核有能力处理除以零的错误发生，即把控制权交给try/except处理，但是Windows设计者并没有这样做。他们使用了最极端的方式——崩溃，在内核下，要么好好运行，要么直接崩溃，半死不活的状态需要消耗相当多的系统资源，而且极难恢复。我们将在第5章专门讲述try/except结构化异常处理，允许在内核模式下捕捉产生的异常并进行特殊处理。

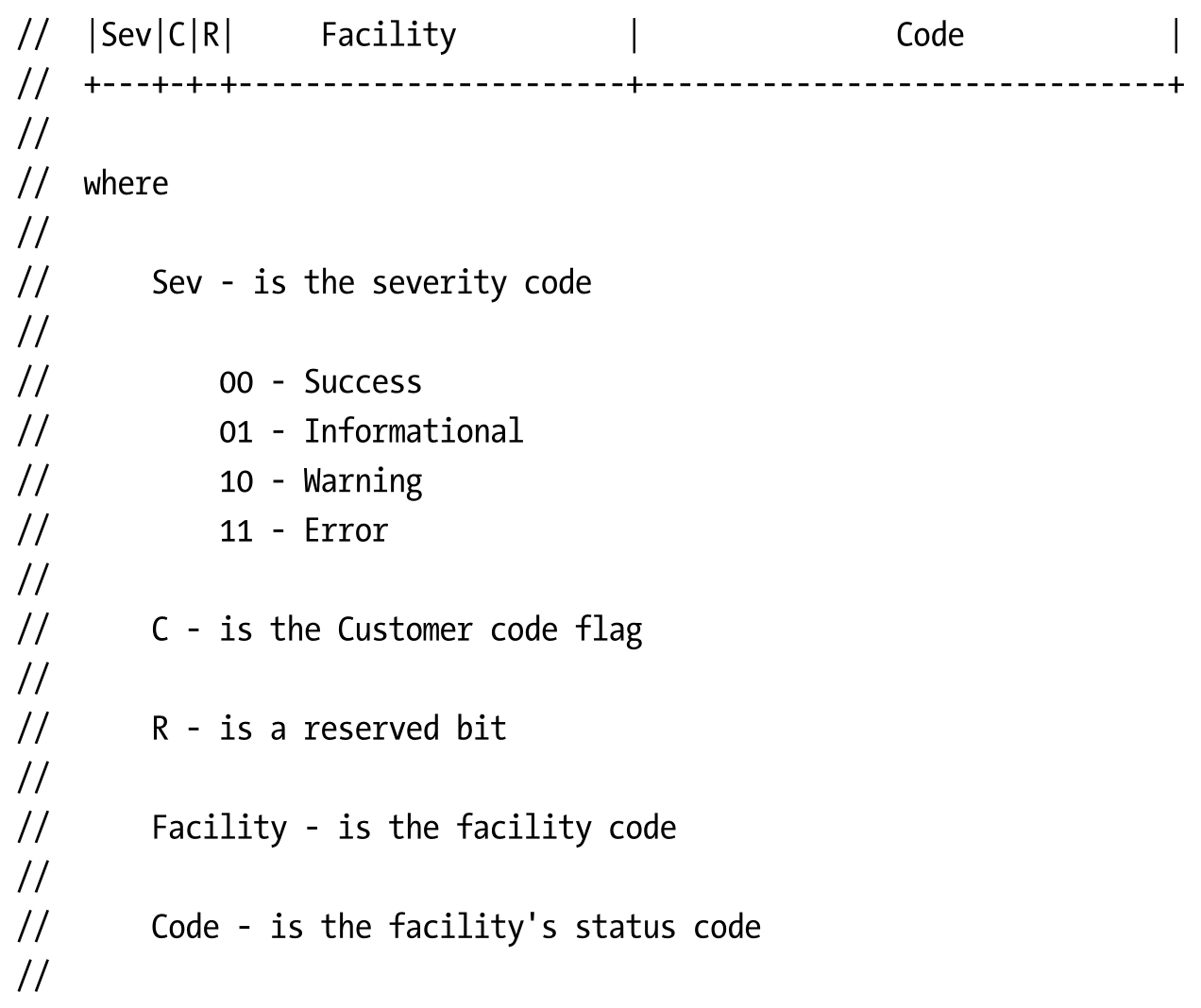

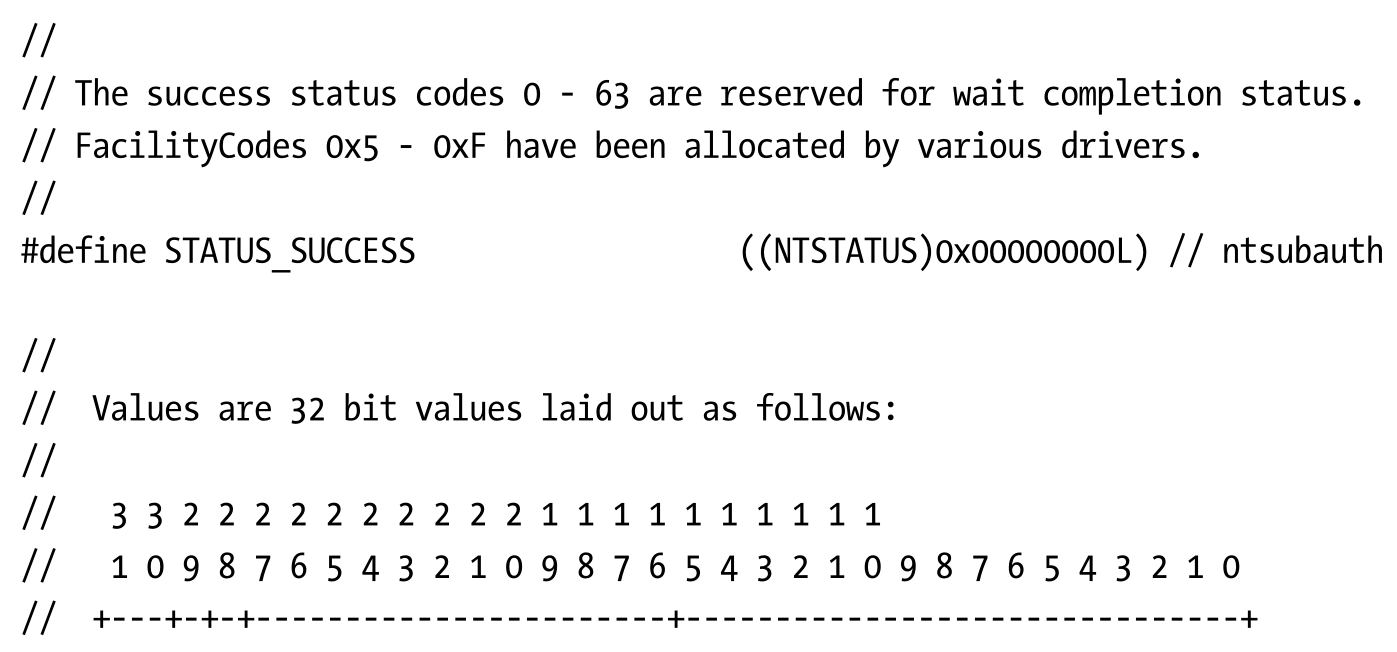

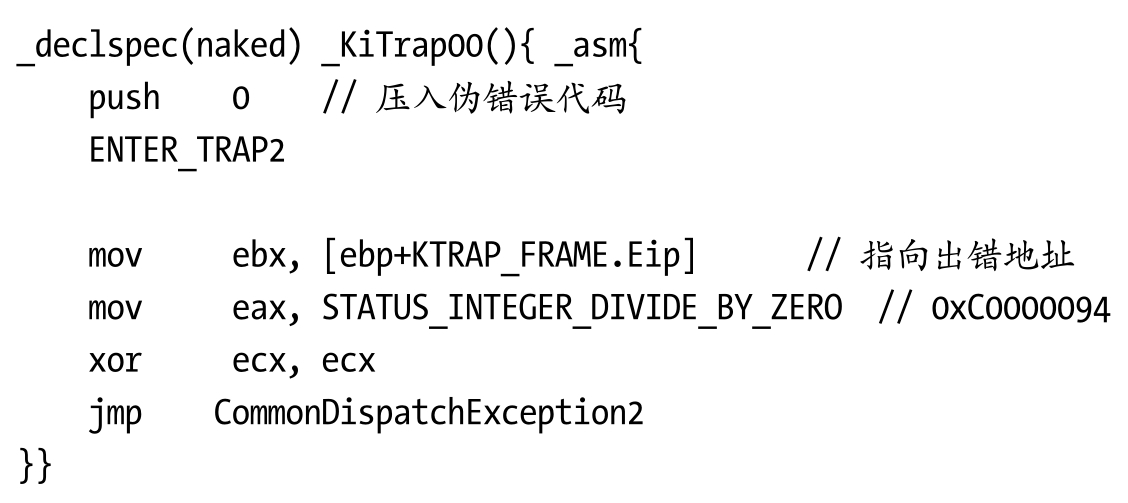

除法错误，一般由div或idiv指令引起。错误代码并不是每个异常都会产生的。如果没有产生错误代码，为了向后兼容，我们默认设置一个伪错误码0，就是说这个错误代码是我们故意设置，方便识别。0xC0000094是除法错误的代码，主要对除零错误处理程序进行特定的标识，二进制为11000000 00000000 00000000 10010100，从SDK开发包的ntstatus.h文件中可以找到一些有关出错状态码的解释：
最高2位表示安全级别码：00为成功，01为信息，10为警告，11为错误。以0xC开头的表明出错特别严重，其次是以0x8开头表示的警告，最后是以0x0开头表示的成功。比如，STATUS_BREAKPOINT（0x80000003L）断点信息，STATUS_ACCESS_VIOLATION（0xC0000005）访问违规错误，STATUS_IN_PAGE_ERROR（0xC0000006）页面错误。Windows API大多数执行结果都会返回异常代码，查看高2位可以判断是哪一类型，更详细的解释可对照ntstatus.h文件或查阅MSDN，这些在编程和调试中都是必须要掌握的技能。

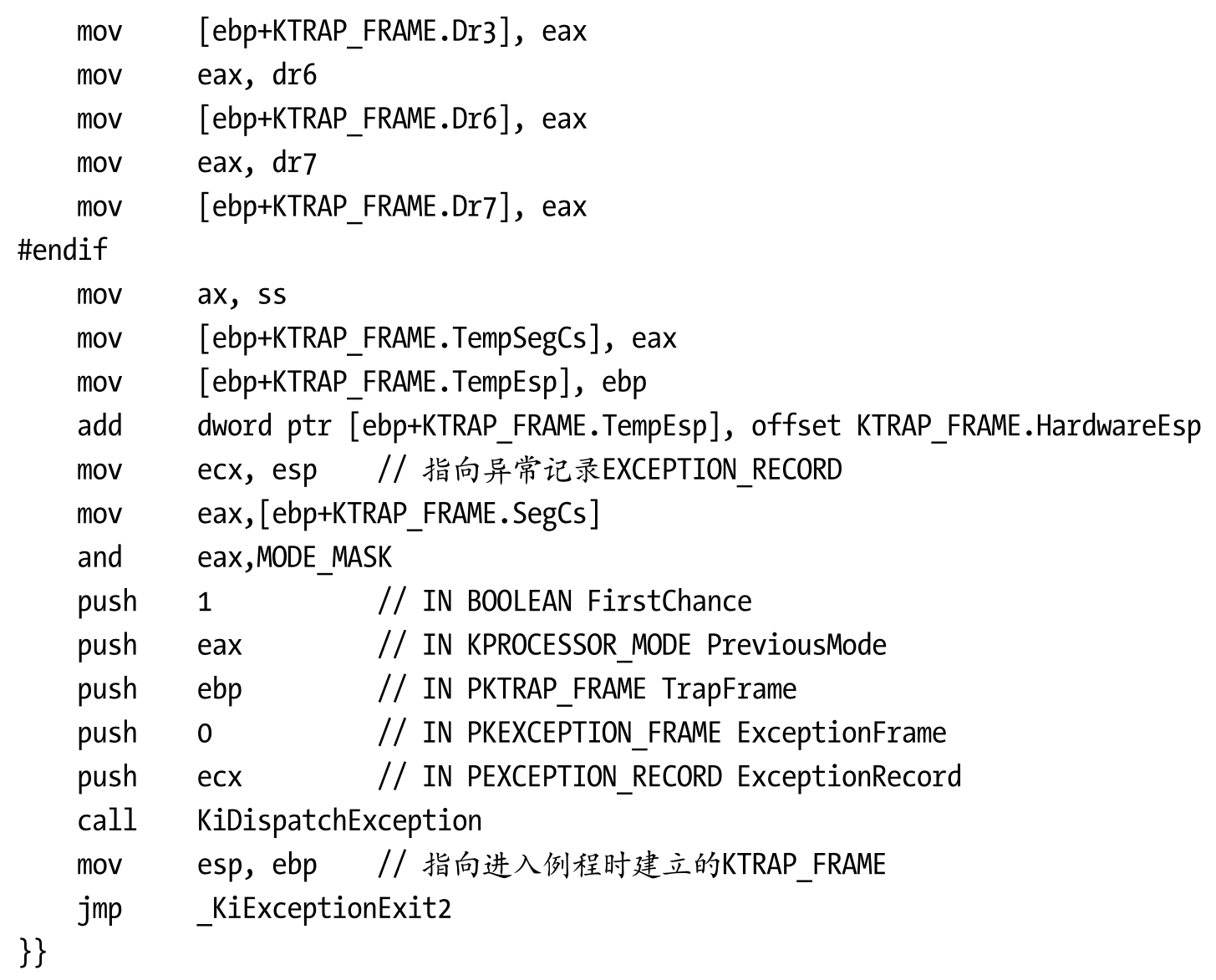

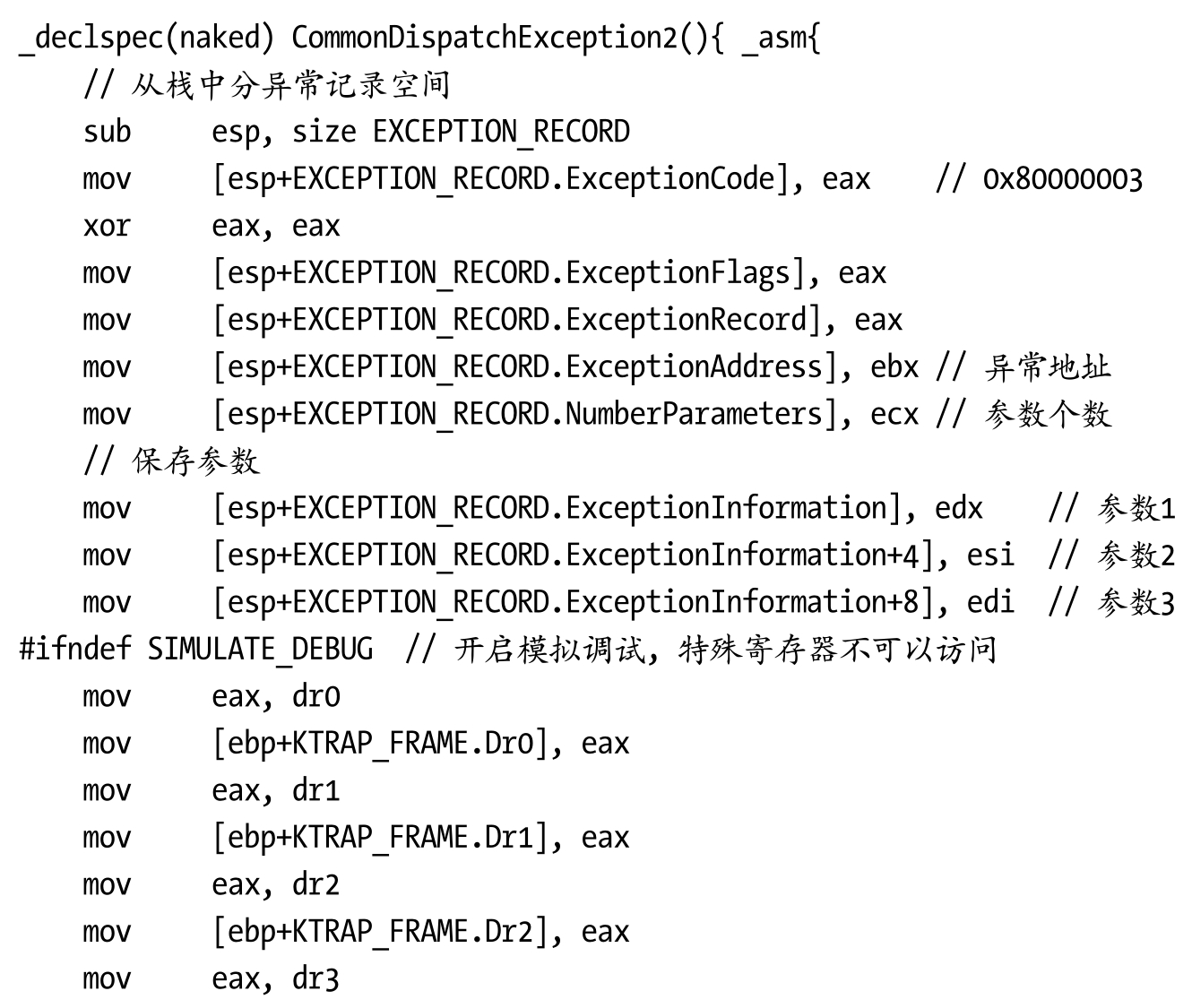

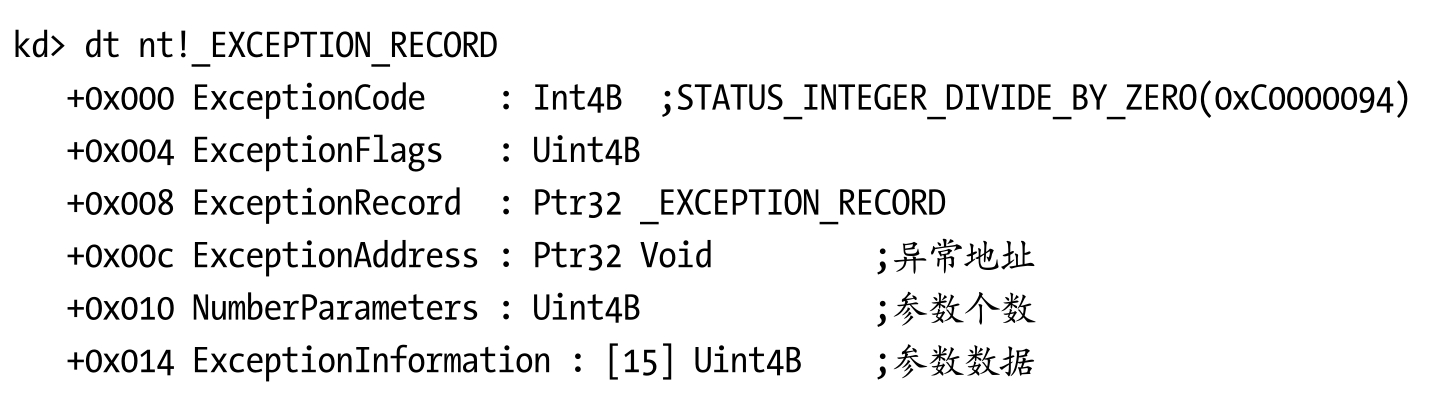

在Win32环境下，运行osloader.exe进程，用户态是无法访问dr0—dr7寄存器的，所以使用一个定义SIMULATE_DEBUG在编译时去掉。FirstChance指定异常首次发生，Previ-ousMode通过（KTRAP_FRAME.SegCs&MODE_MASK）得出是KernelMode还是UserMode，此外还向下传递两个结构，第一个是进入例程时建立的TRAP_FRAME，第二个便是EX-CEPTION_RECORD（异常记录）。异常记录描述了一个软件/硬件产生的异常及其相关参数。
ExceptionCode（异常代码）用于指定异常的原因（如，0xC0000094是除零异常产生的）。ExceptionFlags（异常标志）描述异常的属性。ExceptionAddress指向硬件异常或软件异常发生的地址。对于所有的异常记录信息，这个值是最重要的，它能准确指出产生异常的地址来源。如果调试器加载了正确的符号文件，异常的来源很容易被标示出来，调试器中使用！analyze-v命令就会显示出错的源码位置。中断发生也可能有一些参数传入，比如_KiTrap2D通过寄存器传递参数（不是通过__fastcall调用），第1个参数值存放在eax，第2个参数值存放在ecx，第3个参数值存放在edx，第4个参数值存放在ebx，第5个参数值存放在edi。

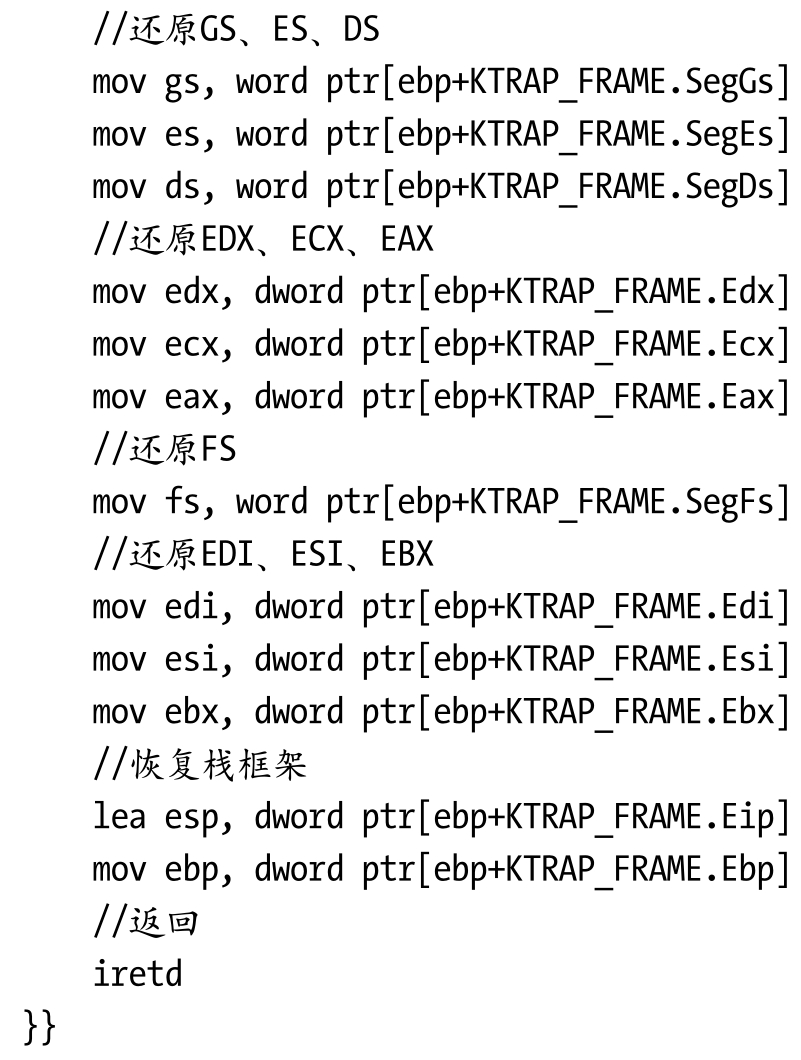

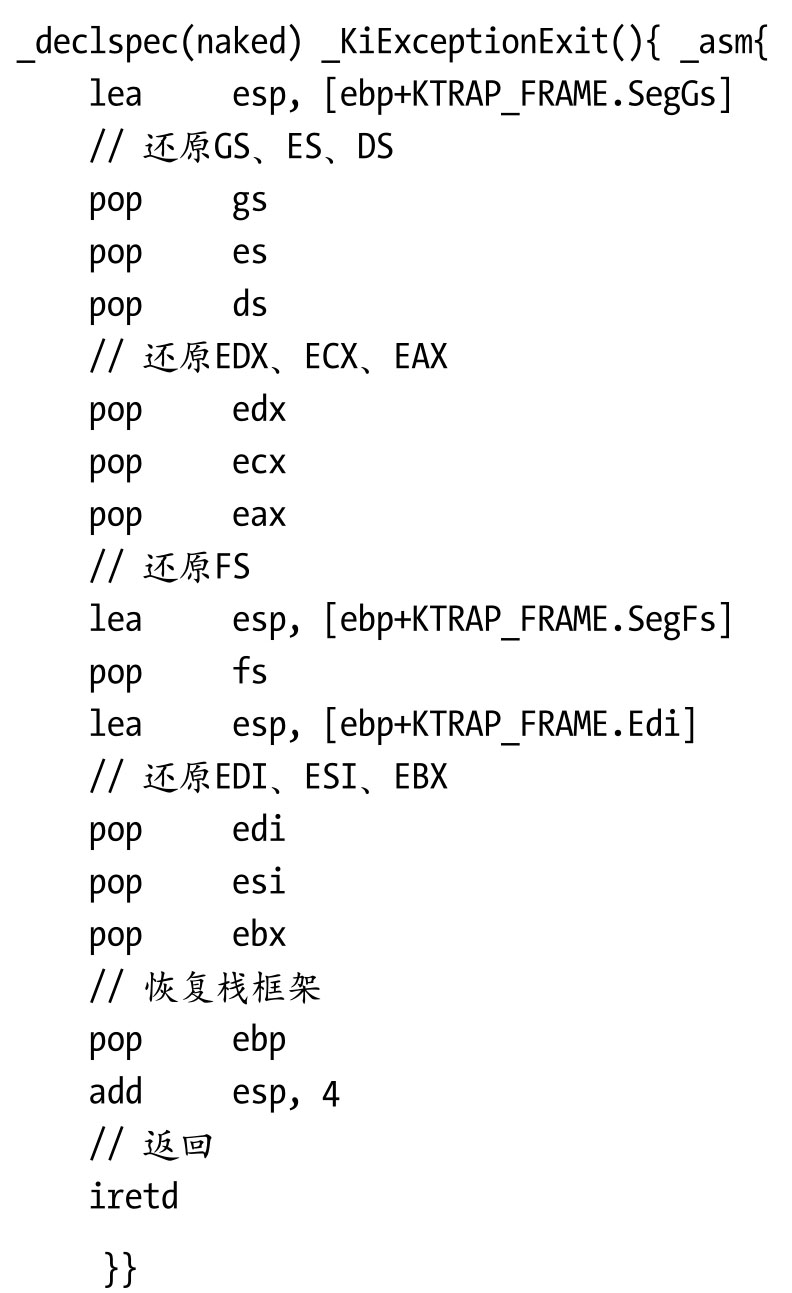

把原来保存在KTRAP_FRAME结构中的寄存器值还原给进入此例程前CPU的寄存器，iretd指令返回相应的位置，iretd指令也可以返回用户模式，进入用户代码段。iretd返回的可能是原eip的下一条指令地址或是继续原出错的地址，取决于异常是怎样被处理的。这里还提供了另一个版本的异常退出函数KiExceptionExit。
这个函数的作用和_KiExceptionExit2一样，用于还原寄存器，只不过它是通过出栈的方式直接一个一个地还原寄存器，我们说过，这种方式比较高效。
单步异常即单步指令引起的异常，比如WinDbg中按F11键单步执行一条指令产生的异常。eflags寄存器的TF位表示单步执行。当TF为1时，CPU执行完一条指令后会产生单步异常，进入异常处理程序后TF自动置0。每按一次F11键，TF执行一次置1，程序就可以每执行一条指令中断一次。异常代码：STATUS_SINGLE_STEP（0x80000004）。

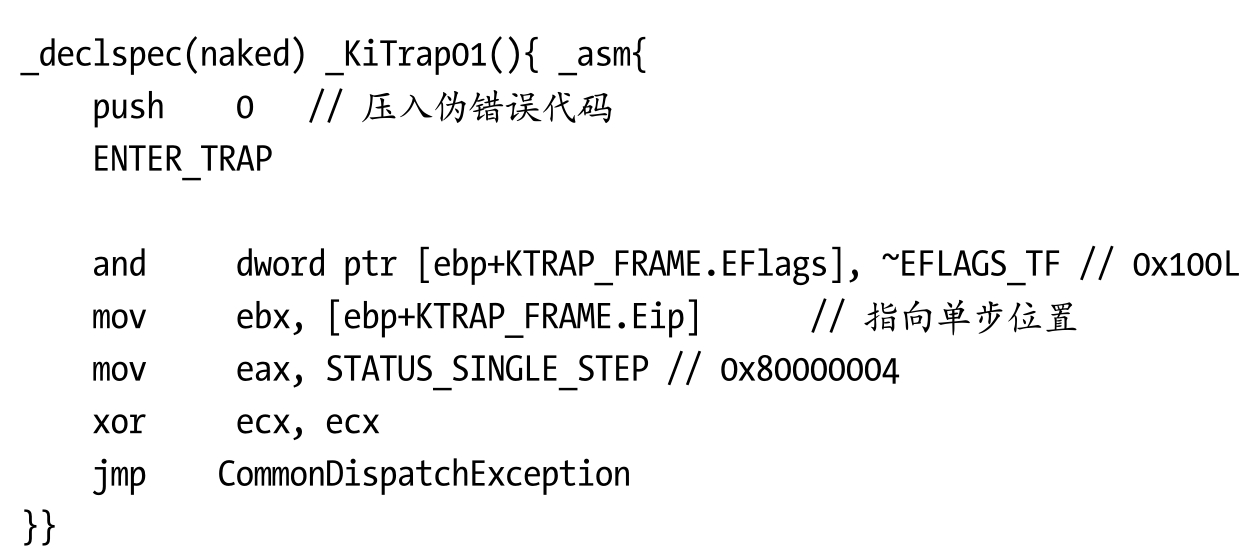

由于没有错误代码提供，因此也需要压入特别设置的伪错误码。为预防单步中断再次触发，TF标志必须去掉。
注意，远程调试器不能直接设置被调试的系统寄存器eflags，远程调试器是和调试引擎核心交互通信的。试想一下，如果远程调试器发送设置单步包，调试引擎核心收到后，马上对标志寄存器eflags设置TF位。设置完成后，调试引擎核心内部总是要执行的，再执行会立刻产生单步中断。执行控制再次来到_KiTrap01，之后会再次进入调试引擎核心，这样会出现什么状况呢？
无法估计，所以这种设计是不可行的。远程调试器和调试引擎核心的设计原则肯定会避免这种情况的出现，所以当我们在调试器手动设置TF位时，没有任何反应，系统的标志寄存器eflags原来是什么值就是什么值。但我们要知道当WinDbg中按F11键单步执行时调试引擎核心是如何处理的。
在WinDbg中按F11键单步执行，意味着WinDbg暂时交出控制权，调试引擎核心必然要退出来，在退出之前调用KdpGetStateChange函数设置“Context->EFlags|=EFLAGS_TF”，这个Context随后会设置栈框架的esp。我们看_KiExceptionExit框架的最后一条指令iretd，标志寄存器eflags的值就是在这里重新设置的，那么TF位就会置1，所以iretd返回后，再执行就会因为TF置位产生一个单步中断，又进入调试内核引擎核心，这样又将与远程调试器进行连接。我们知道这个过程是执行了一条指令的，eip位置移动了一条指令的长度，指向下一条指令。
当执行断点指令时，将出现断点异常，硬件定义的断点被触发（例如，在一个断点寄存器的地址，这个异常通常由调试器使用）。异常代码：STATUS_BREAKPOINT。

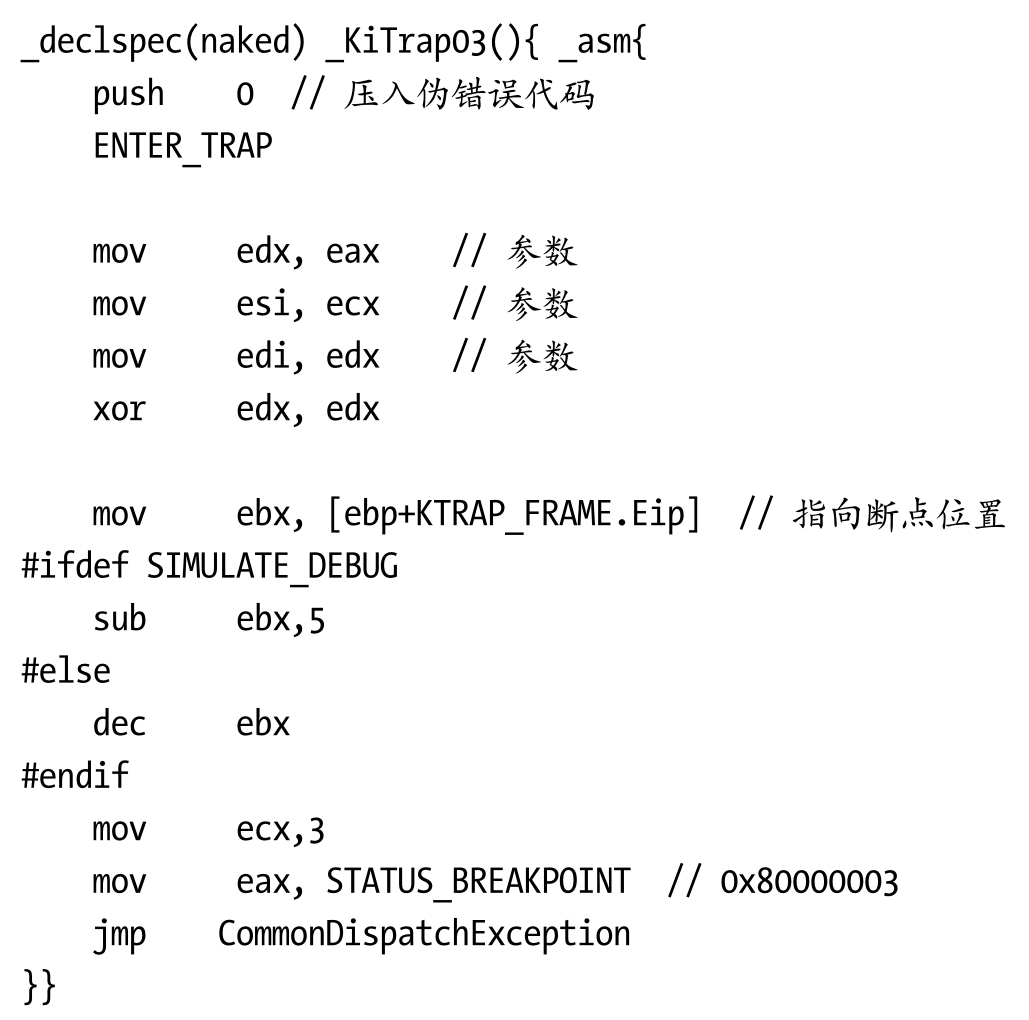

断点异常是由一个单字节0xCC（INT 3）指令造成的。在WinDbg中按F10键，内核调试组件在相应的内存位置写入一字节码0xCC，CPU执行到0xCC时便会产生中断，转而进入以下例程。
断点错误可发生在用户态或内核态，没有错误代码提供，需要压入特别设置的伪错误代码。断点异常和单步异常都不能在异常处理程序下断点观察，否则将触发无限重入而使计算机崩溃。如果是模拟调试，ebx保存的IP地址需要减5（call_KiTrap03占5B十六进制的机器码），内核态调试减1（0xCC占1B），这样计算后，调试器加载的符号才能正常显示出错的位置。当例程返回时，会自动加上减去的大小（5或1）。具体参见函数KdpTrap，后面会讲到。
当使用如bp 0x401000设置断点时，并不会马上在0x401000位置写入CC指令，而是在远程调试器交出控制权后，才进行设置。按F10键执行也是如此。一旦执行了这样的断点，调试内核引擎核心会还原断点之前的一个代码。断点信息保存在全局数组KdpBreakpointTable。
一般保护性异常产生的条件比较多，比如，选择子不存在会触发＃GP，大于或小于段限值Limit的偏移值将触发＃GP，当处理器检测到违反特权级的操作时也会触发＃GP。异常代码：STATUS_ACCESS_VIOLATION。

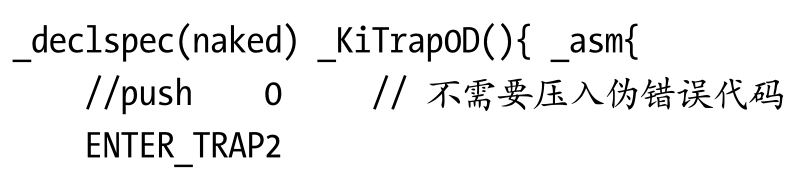

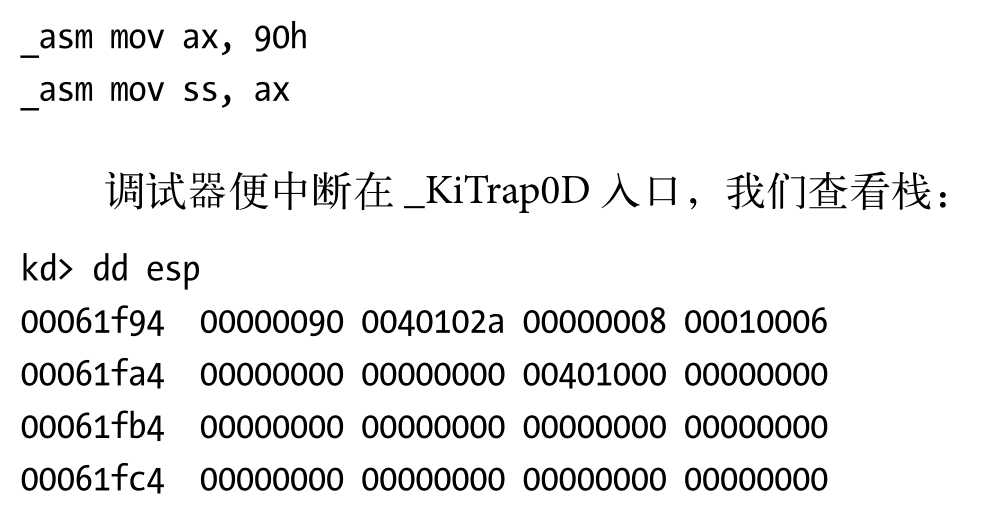

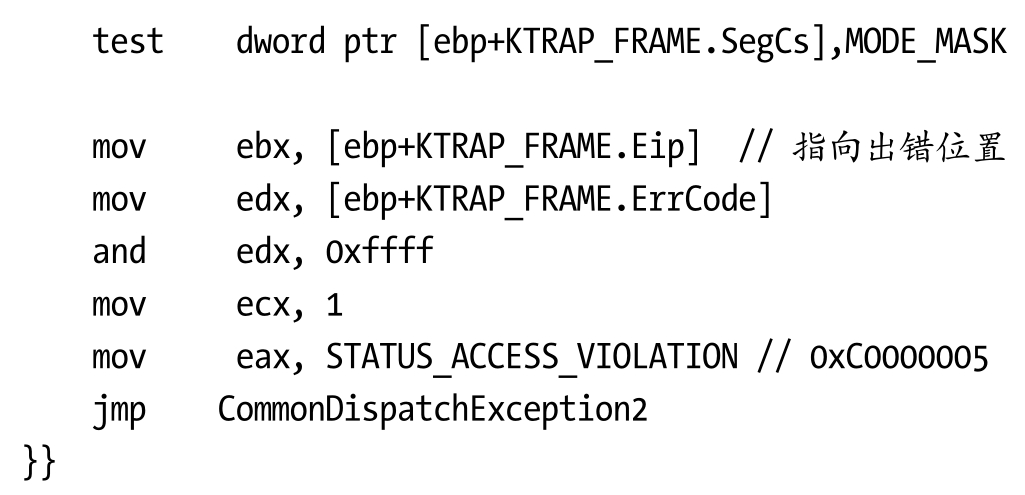

每个异常例程的框架有一些是相同的，这里特别指出不同的地方。在_KiTrap0D例程中注释掉了push 0，为什么？因为一旦产生这个＃GP异常，CPU将自动在栈中压入一个错误码。我们先在_KiTrap0D入口下断点（WinDbg中按F9键），执行以下代码：
00000090是ErrCode；0040102a是Eip，00000008是SegCs，00010006是EFlags，所以_KiTrap0D例程不需要压入错误码。观察表3.1中向量号13对应的错误代码，标注了“有”，说明发生异常时错误码自动压入栈。这个代码不是伪错误代码，它标示了出错的选择子号。
最常见的情形是，页面不存在会触发＃PF异常。出错的程序没有足够的特权访问指定的页面也会触发＃PF异常。它帮助内存管理器提供了copy on write（写时拷贝）机制。物理内存页面是有限的，如果系统预先分配过多内存可能造成浪费，少了也不行。页面异常能很好地解决这个问题，当有需求时才分配物理页。分页池内存（PagedPool）和原型PTE（Prototype）基本上都是通过这个异常建立虚拟页面和物理页面的映射。异常代码：STATUS_IN_PAGE_ERROR。

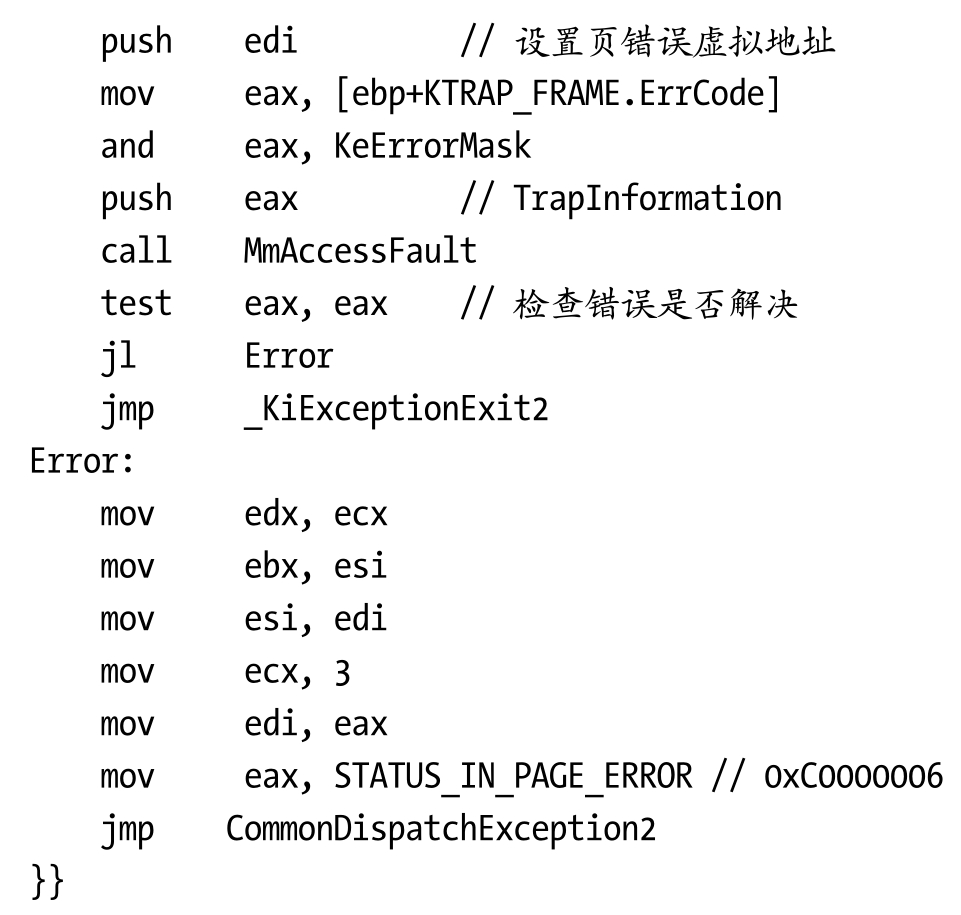

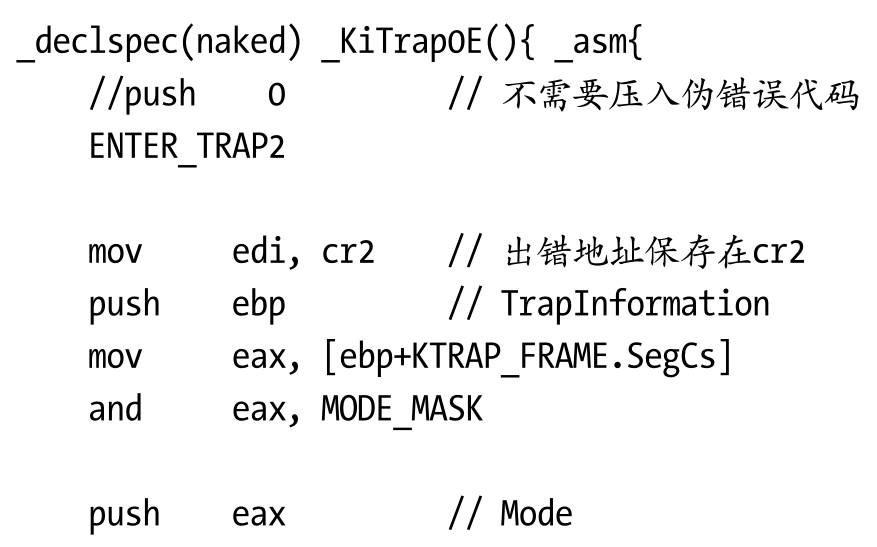

页面出错的地址保存在cr2寄存器中。调用MmAccessFault函数处理不存在的页面，如果引用的页面被加载到内存中，则成功返回继续执行。如果MmAccessFault函数处理失败，则返回错误状态码。在Loader模块中若发生＃PF错误，MmAccessFault函数只是简单地返回STATUS_ACCESS_VIOLATION，随后交给调试器处理。在调试器中我们可以处理这些页面或者不处理直接返回。如果内核态有2次不处理，会使系统直接崩溃，在用户态，应用程度会终止。我们将在第6章和第7章中介绍MmAccessFault函数，这是一个比较重要的函数。

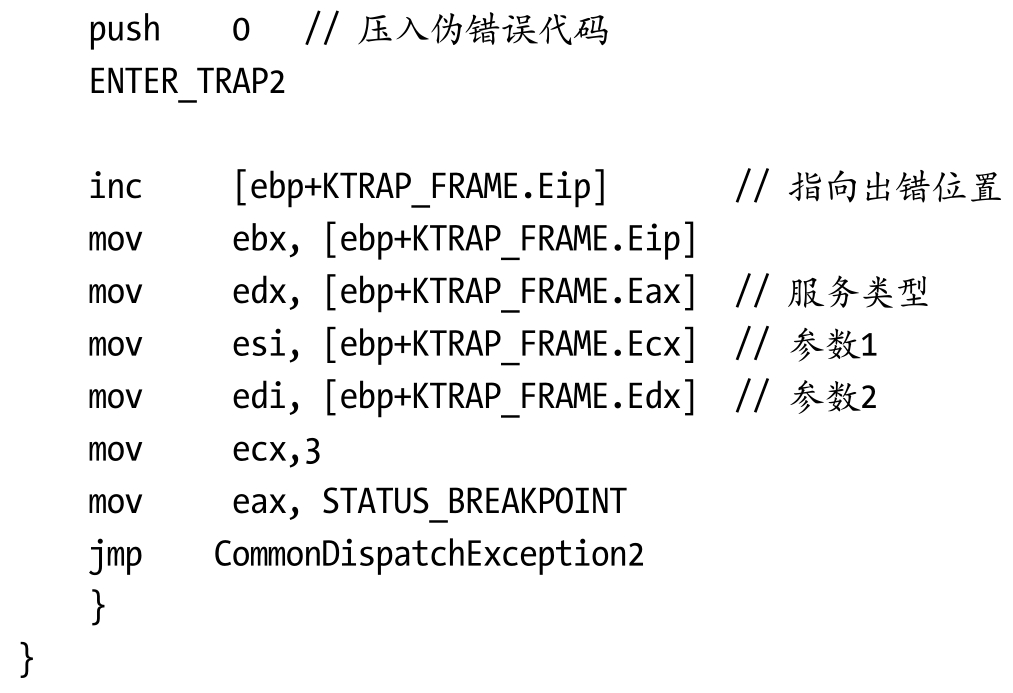

_KiDebugService中断向量号是0x2d，通过这个调用，内核可以主动向远程调试器发起请求。它带有三个参数。第一个参数指定服务类型，这些服务类型包括BREAK-POINT_PRINT（打印字符串）、BREAKPOINT_LOAD_SYMBOLS（加载符号）和BREAK-POINT_UNLOAD_SYMBOLS（卸载符号）。这个中断向远程调试器发出请求，但是不会使系统中断。请求发出以后，它会原路返回继续执行。异常代码：STATUS_BREAKPOINT。_declspec（naked）_KiDebugService（）{_asm{

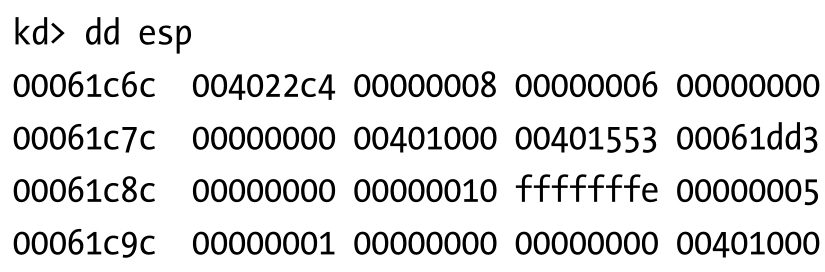

需要push 0的情况，调用DbgPrint输出任意字符串，最后也是调用_KiDebugService，我们在此例程下断点。运行后在命令窗观察栈：
004022c4是Eip，00000008是SegCs，00000006是EFlags，没有ErrCode。所以在_KiDe-bugService例程设计中需要加上push 0，然后在ENTER_TRAP宏框架保存寄存器。像INT 0x2d这样的异常处理程序，更像普通函数，只不过在中断描述符表安装了描述符项，使用时用INT中断号就可以调用。这种设计思路为Windows NT的API设计从NTDLL进入内核提供了理论基础。
