检测物理内存，实际上借助BIOS中断15H/E820完成。获得的内存块存储在物理地址0x70000，是以数组的形式存储。SU并不对物理内存进行管理，它只管收集物理内存，内存的管理要到Loader之后，这是第4章的内容。

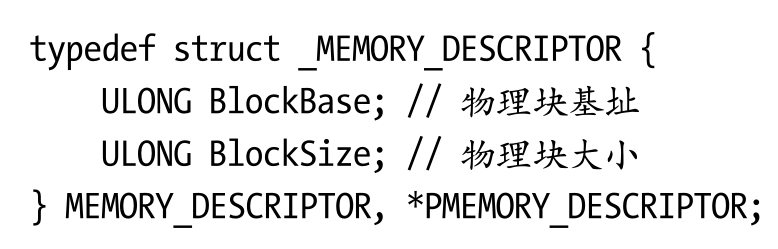

计算机中的物理内存分成若干区域，有些区域是可用的，还有少量区域则被保留。SU将调用ConstructMemoryDescriptors函数来检测可用的内存区域，生成一个内存描述符链表结构，由MemoryDescriptorList链表指针所指。这条内存描述链将被后面的Loader使用。内存描述链的每个表项都是MEMORY_DESCRIPTOR结构，用来描述一块内存区域的基址及长度。内存描述符结构如下：

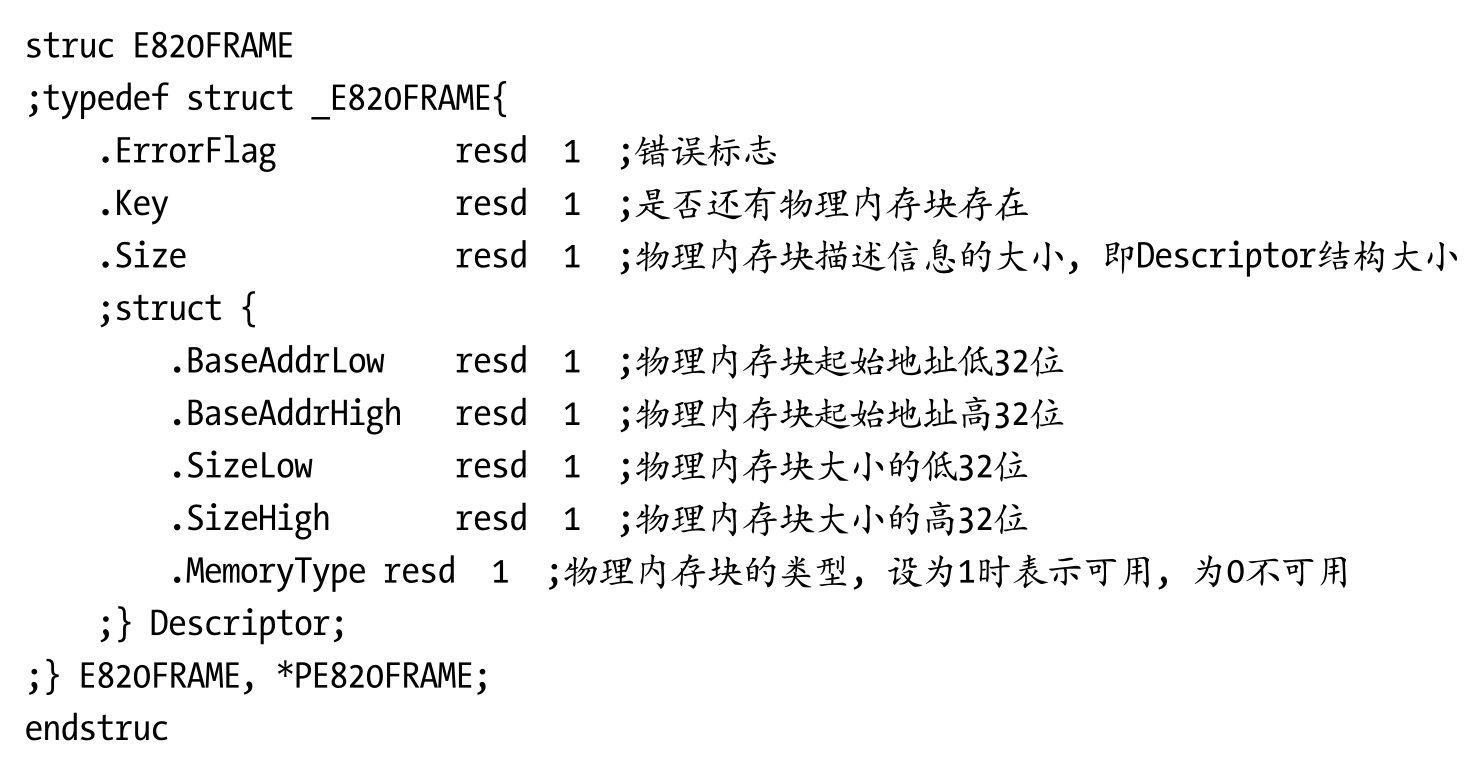

这个结构提供两个字段，BlockBase指明物理内存的起始地址，BlockSize指明物理内存块的大小。这里还有另一个提供给BIOS中断15H/E820使用的结构，用来检测和返回物理内存块的信息，它描述一块物理内存的具体信息：
E820FRAME也包括Descriptor结构，为什么这样设计呢？因为，E820FRAME为链表所使用，而Descriptor则专门为INT 15H/E820所使用，它们共用一个结构空间。

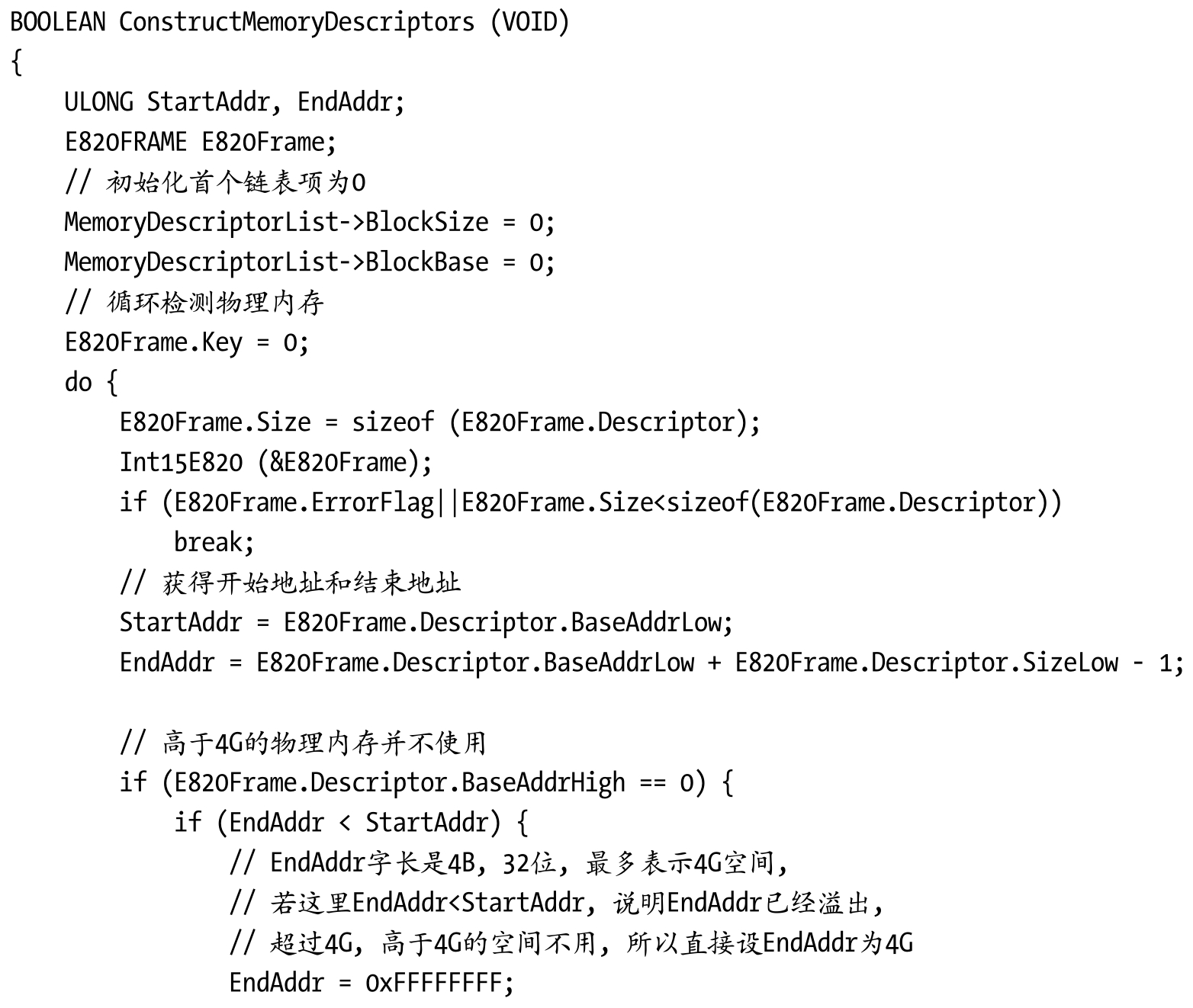

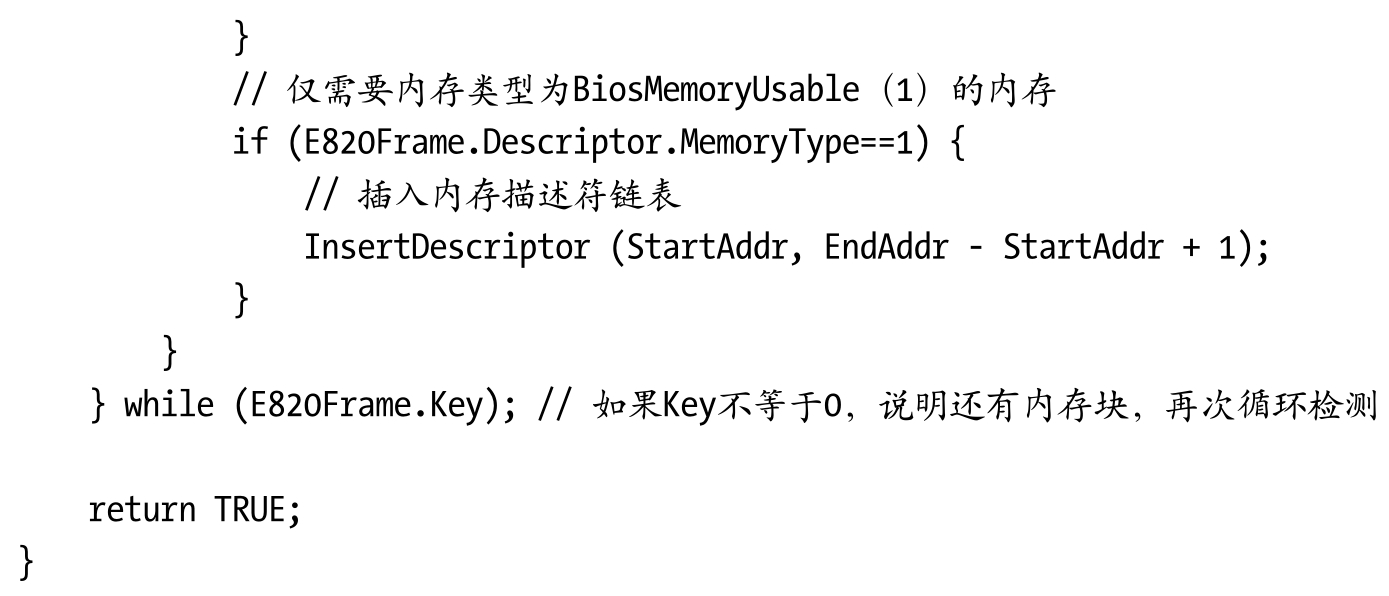

下面给出ConstructMemoryDescriptors函数的C语言代码，让大家能从整体上把握物理内存检测的主要步骤。
内存描述链表指针MemoryDescriptorList指向的第1个表项（即MEMORY_DESCRIPTOR结构）的BlockBase和BlockSize均先初始化为0，指示第1个内存块为空，也就表示当前没检测到内存块。
接下来进入循环检测物理内存阶段。调用Int15E820函数进行物理内存块的枚举（其内部使用BIOS中断INT 15H/E820）。循环条件是E820Frame.Key，当该值不为0时，表示还有物理内存块存在，需要继续进行检测，这个Key值是调用INT 15H后由ebx寄存器返回的结果值（读者可以参考关于BIOS中断15H的详细用法）。
Key值为0时，表示已无物理内存块存在，可以停止检测。调用Int15E820函数返回一块物理内存的具体信息，若该物理内存信息无错误，计算该块物理地址的起始地址和结束地址，因为这里最多只支持4GB内存，所以内存地址的高字节只能为0。若参数值MemoryType为BiosMemoryUsable（1），表示该物理内存可用，那么调用InsertDescriptor函数就可以将该物理内存块插入到物理内存描述链表中。

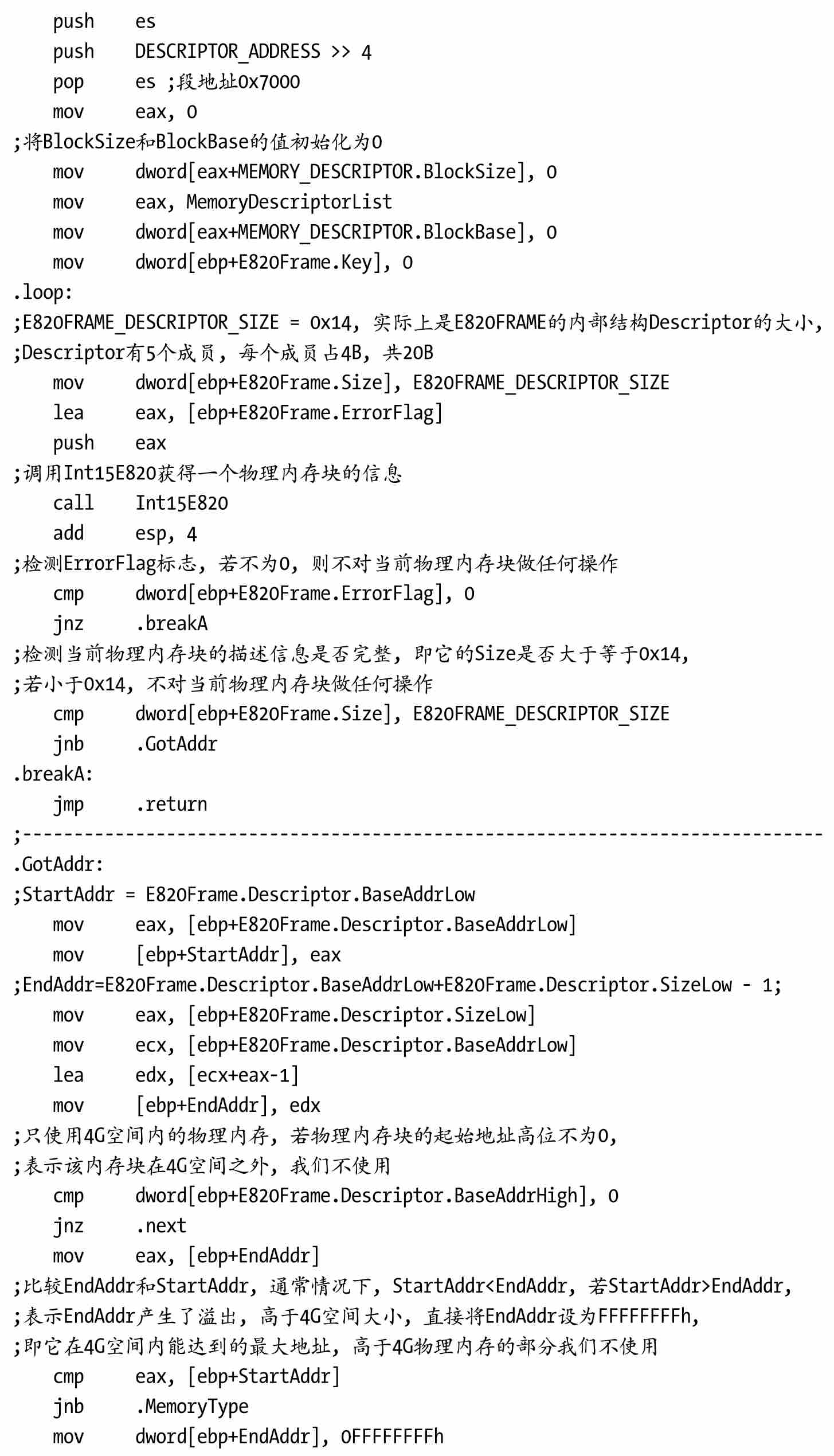

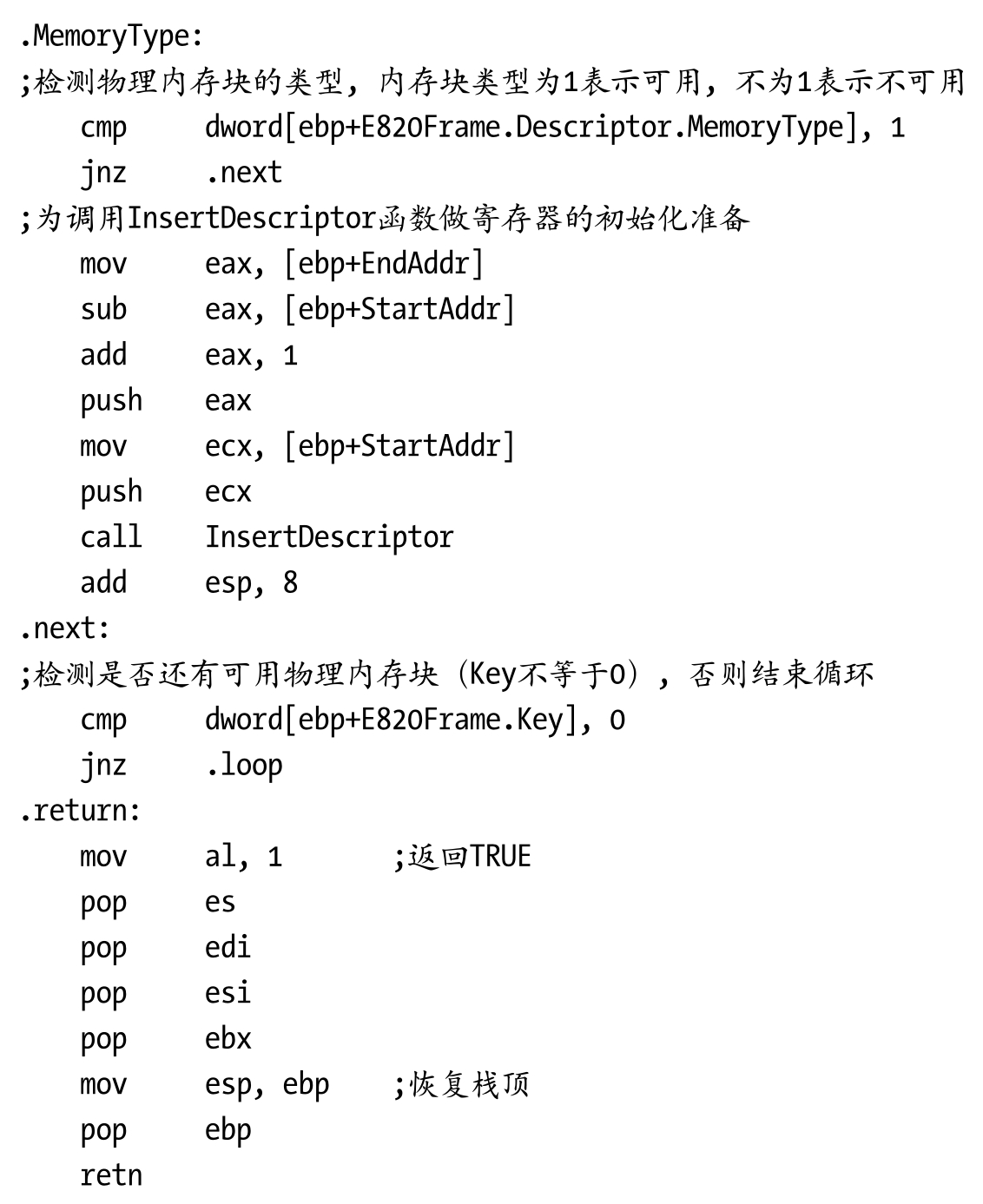

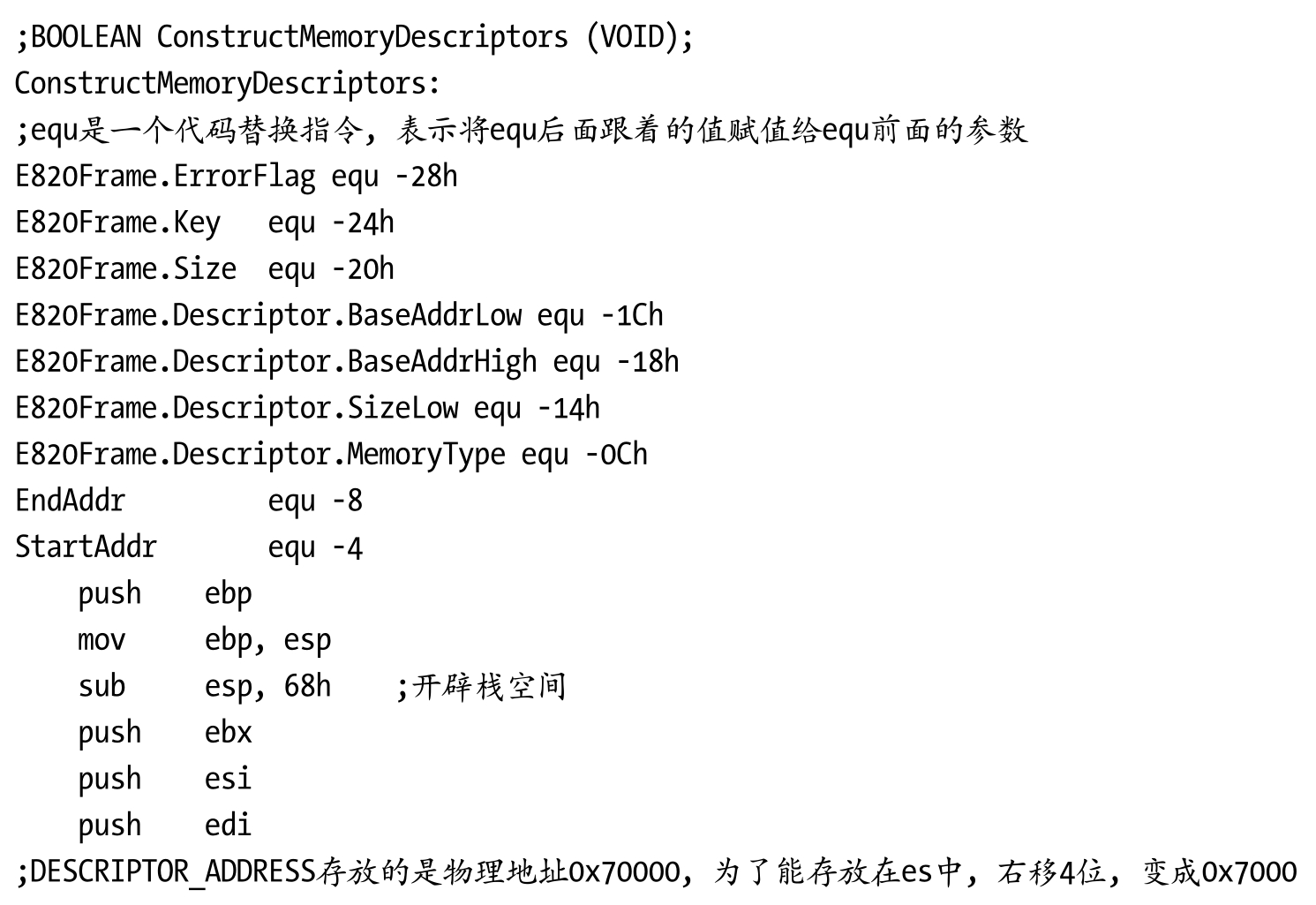

接下来我们学习该函数的C语言代码对应的汇编代码，同函数LoadSector一样将其转换为汇编：
对于上面的代码，我们做以下几点解释：
1.equ指令。在代码的开始给出了一些参数定义，这里的equ是一个代码替换指令，可以理解成C语言里面的宏定义，将equ后面的值赋给对应参数。
2.push DESCRIPTOR_ADDRESS>>4，因为物理内存链表最开始是固定在70000h位置的，但是要注意的是，当前SU运行在实模式下，处理器的寄存器都是16位的，因此在这里需要将DESCRIPTOR_ADDRESS右移4位，由原本的20位变成16位，以便在下一条指令时能赋值给es。
3.Int15E820函数调用。我们调用Int15E820返回一块物理内存块的描述信息，主要是通过BIOS int 15H指令完成的。在调用int 15H之前需要对寄存器做一些设置：
· eax=e820。
· ebx存放后续值，目的是得到下一块物理内存段，事实上是上一次调用Int15E820函数的返回值，若是第一次使用，则必须设为0。在这里，指的就是E820Frame中的Key。
· ecx=缓冲区结构的大小，指的是E820Frame中的Size。
· edx=＂SMAP＂，主要供BIOS对系统映像信息进行校验。
· di=缓冲区结构指针，指的是E820Frame中的BaseAddrLow。
调用完Int15E820之后需要将E820Frame.Key值写回ebx中，以供下次调用使用。

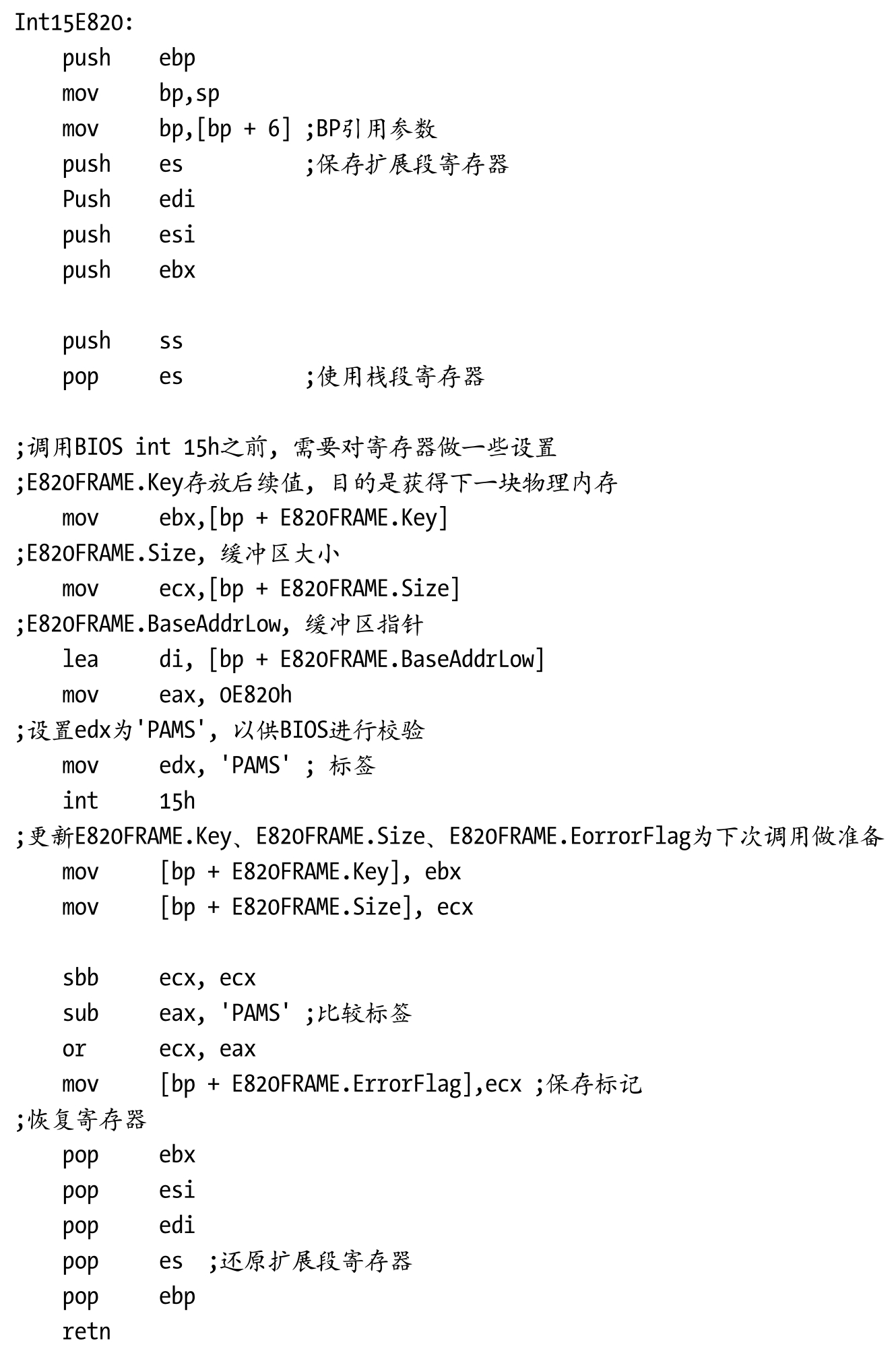

Int15E820的具体实现代码如下，这是个实模块下的中断调用，没法写成C语言函数：

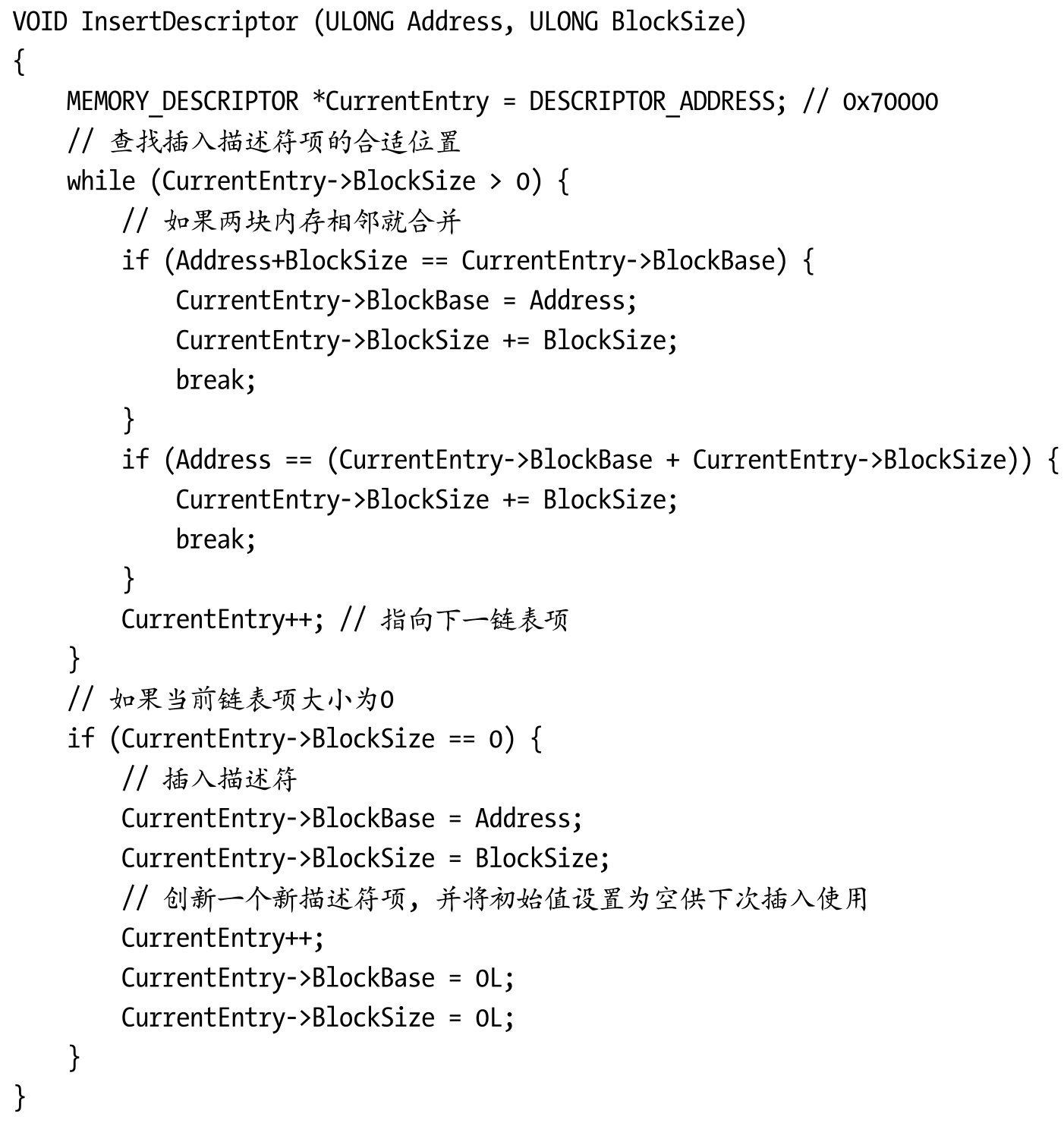

当通过调用Int15E820返回一块物理内存的描述信息之后，若检测到该块物理内存是可用的，那么我们会将该块内存通过调用InsertDescriptor函数插入到物理内存描述链表。InsertDescriptor函数会根据情况将内存块信息写入内存链表项里（MEMORY_LIST_ENTRY结构）。InsertDescriptor函数将从链表头开始遍历，找到当前一个空闲内存链表项，其工作流程大致如下：
假如当前内存链表项的BlockSize为0，则表示当前的内存链表项为空，需要将插入的内存块的base与size写入这个内存链表项。
假如当前内存链表项的BlockSize大于0，需要检查插入的内存块与当前内存链表项记录的内存块是否相邻。若相邻，则需要合并内存块；若不相邻，则继续搜索，重复上面两步工作，直到写入内存块信息为止。
内存链表位置在0x70000，在设计时已指定。内存链表项的分配方式是直接递增指针，找到下一个链表项结构（即CurrentEntry++）。
站在插入内存块的角度，相邻分为底部相邻及顶部相邻两种。底部相邻时，需要将当前内存链表项的BlockSize值增加。而顶部相邻时，需要将当前内存链表项的BlockBase改写为插入内存块的base值。

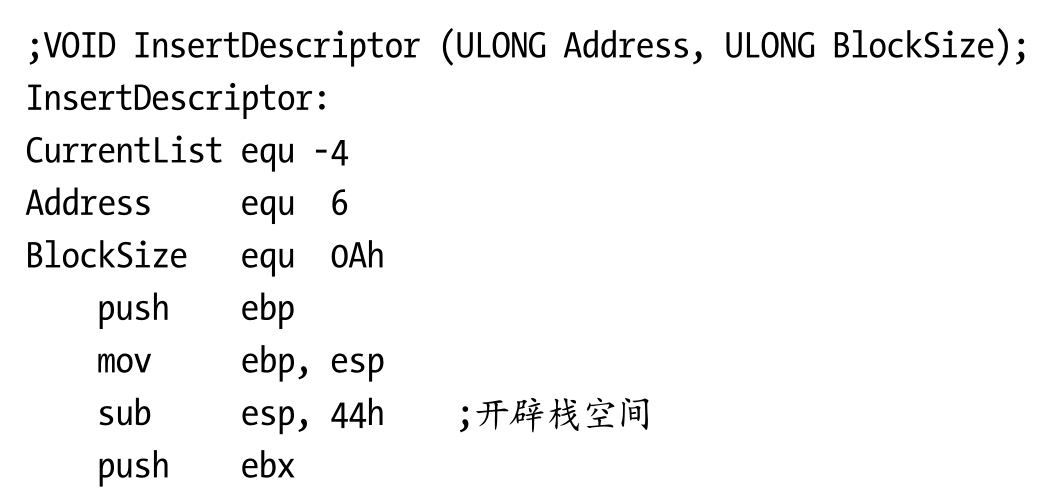

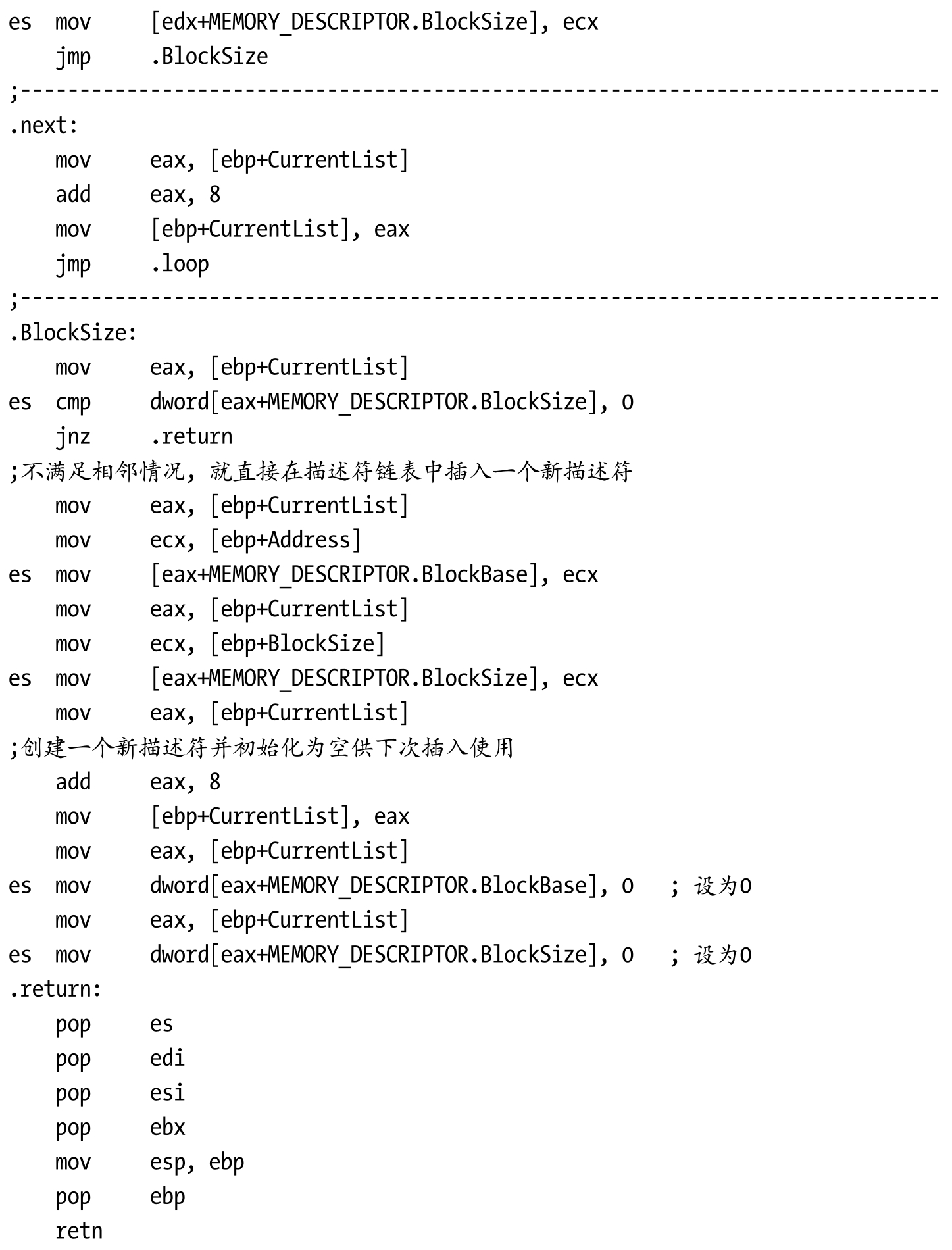

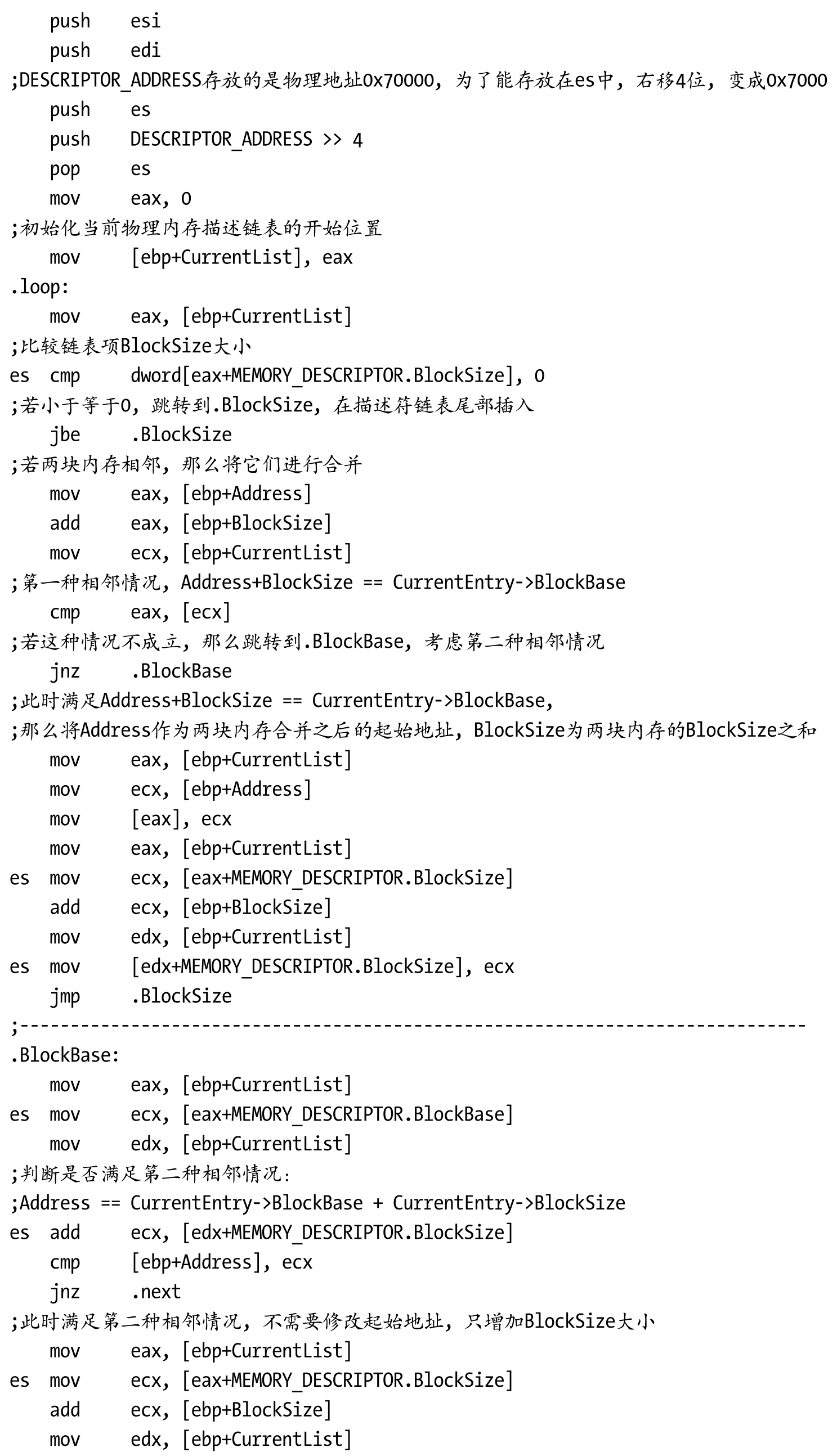

InsertDescriptor函数对应的汇编代码如下：
