SU模块是NTLDR文件的前半部分，负责实模式下的初始化工作，为NTLDR文件的另一部分Loader模块提供支持。SU模块的主要工作流程如下：
1.检测物理地址（ConstructMemoryDescriptors）。
2.开启A20地址线（EnableA20）。
3.重定位GDT和IDT（Relocatex86Structures）。
4.开启保护模式（EnableProtectPaging）。
5.加载Loader模块（RelocateLoaderSections）。
6.转移控制权（TransferToLoader）。
在上一节讲MBR的时候，我们编写的MBR代码最后将NTLDR文件加载到物理地址0x2000：0000，即NTLDR文件的入口地址。SU作为NTLDR文件的前半部分，首先获得控制权，但其程序入口地址却不一定是物理地址0x2000：0000，这与SU的具体使用方式有关。在微软的设计中，SU的使用方式主要分为两种：
1.FAT Boot。采用这种方式时，由boot跳转到物理地址0x2000：0003，略过前面3B。这3B是一条跳转指令“jmp RealStart”。因此这条指令将不被执行，于是转入属于fat startup的代码里执行。
2.NTFS Boot。由boot跳转到0x2000：0000，刚好执行指令“jmp RealStart”，跳到属于ntfs startup的代码，而fat startup代码不会被执行。
所以在MBR或PBR中，必须决定启动分区是属于哪种文件系统，除非像我们整理的代码一样，默认就是NTFS，不提供FAT Boot。
调试原版startup.com，需要在boot.asm中指定链接incbin＂‥\system32\startup.com＂，而不是我们编译的incbin＂‥\Debug\startup.com＂。

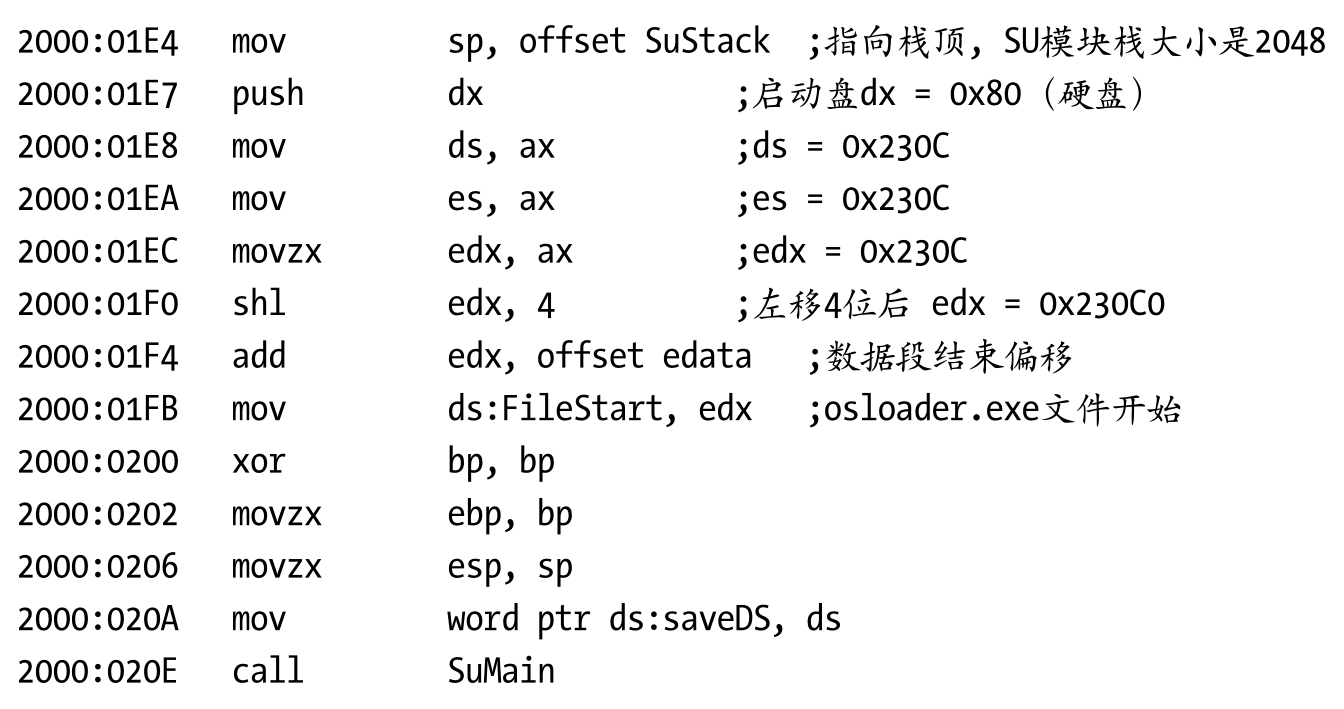

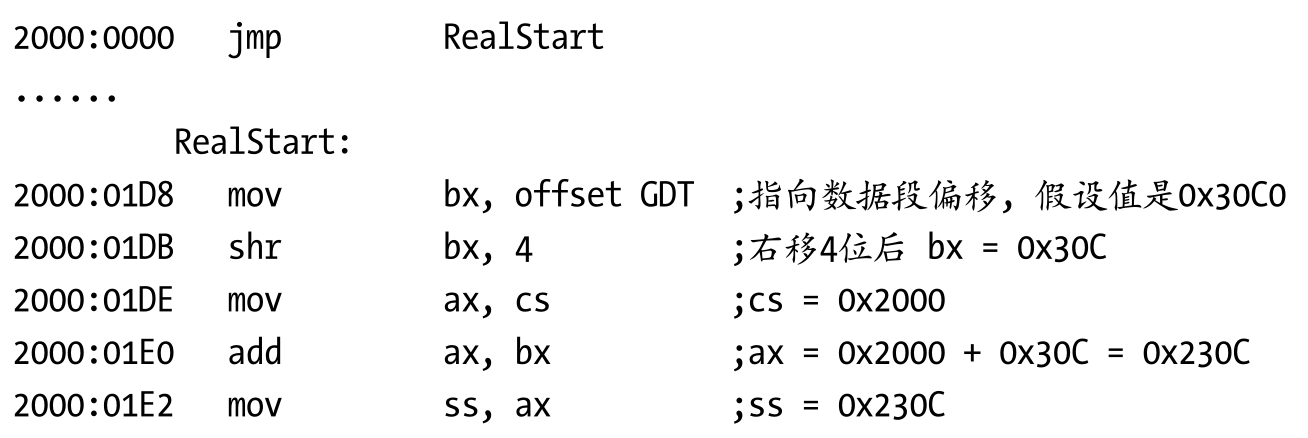

首先设置寄存器的使用环境。_GDT是数据段开始的偏移，_edata是数据段结束的偏移，上面标注的一些具体数值是从调试过程中得出的。前面说过，NTLDR是由startup.com和osloader.exe合成的，在这里我们可以看到startup.com结束之后紧跟着的就是osloader.exe文件的开始。这种处理使得两个不同的文件合成为一个文件，在SU模块运行时又能找到osloader.exe文件的开头。RealStart完成寄存器上下文的初始化设置之后，SuMain正式进入为后续加载osloader.exe提供支持的初始化工作。

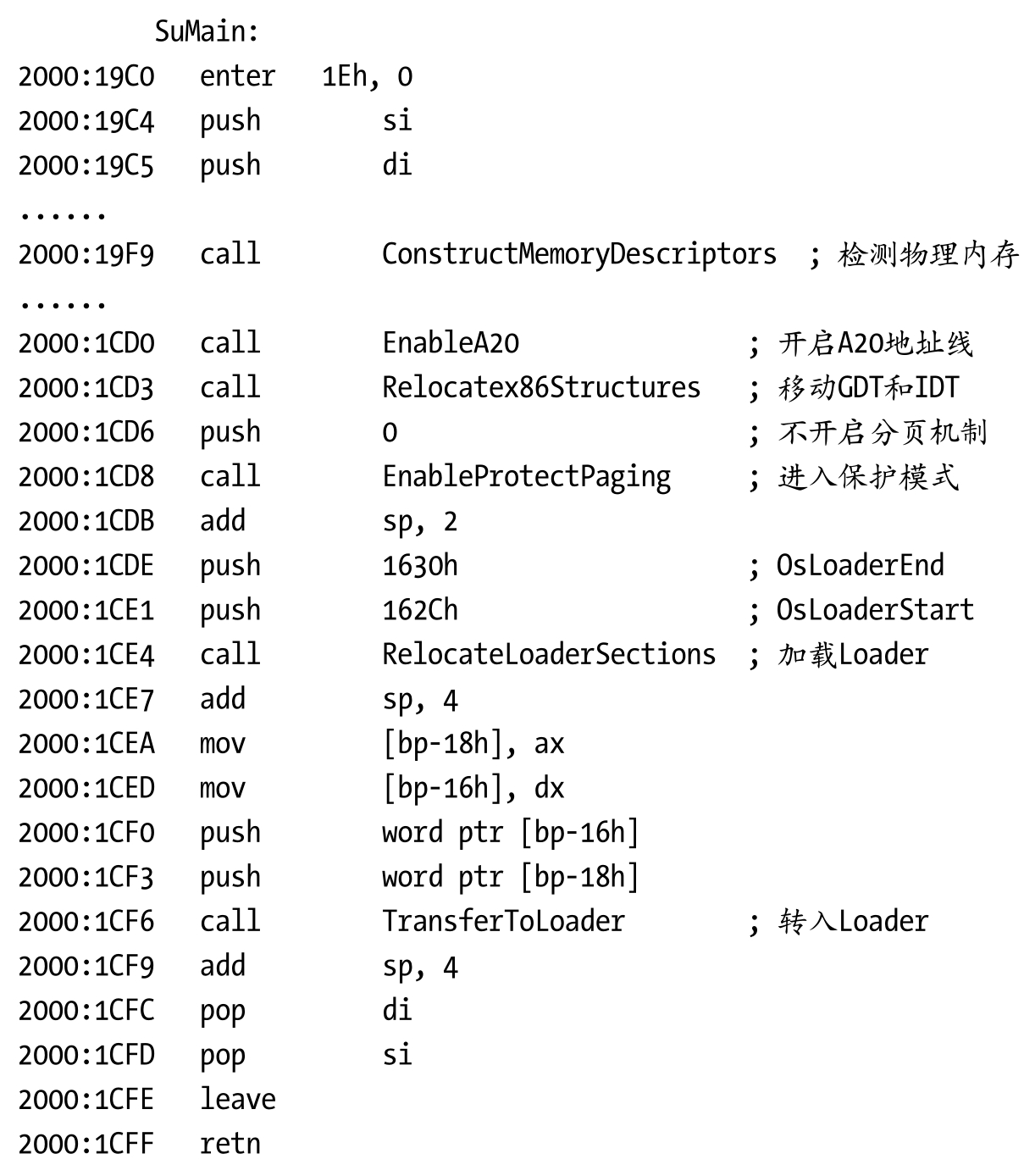

我们主要分析的是ntfs startup，省略了一些无关紧要的代码，读者在调试过程中直接跳过就好。我们关注的是6大主要流程，即检测物理地址、开启A20地址线、重定位GDT和IDT、开启保护模式、加载osloader.exe和转移控制权。

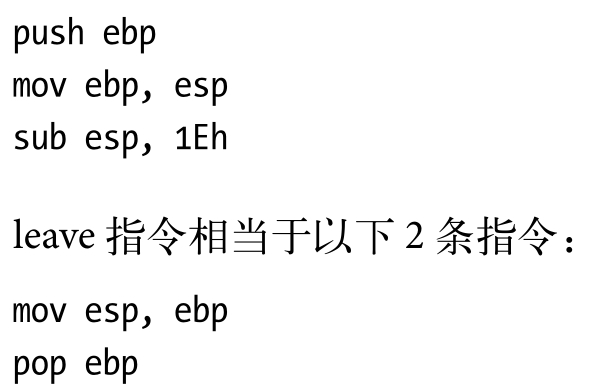

在上述代码中，有两个指令可能大家不太熟悉。enter 1Eh，0指令实际上相当于以下3条指令：

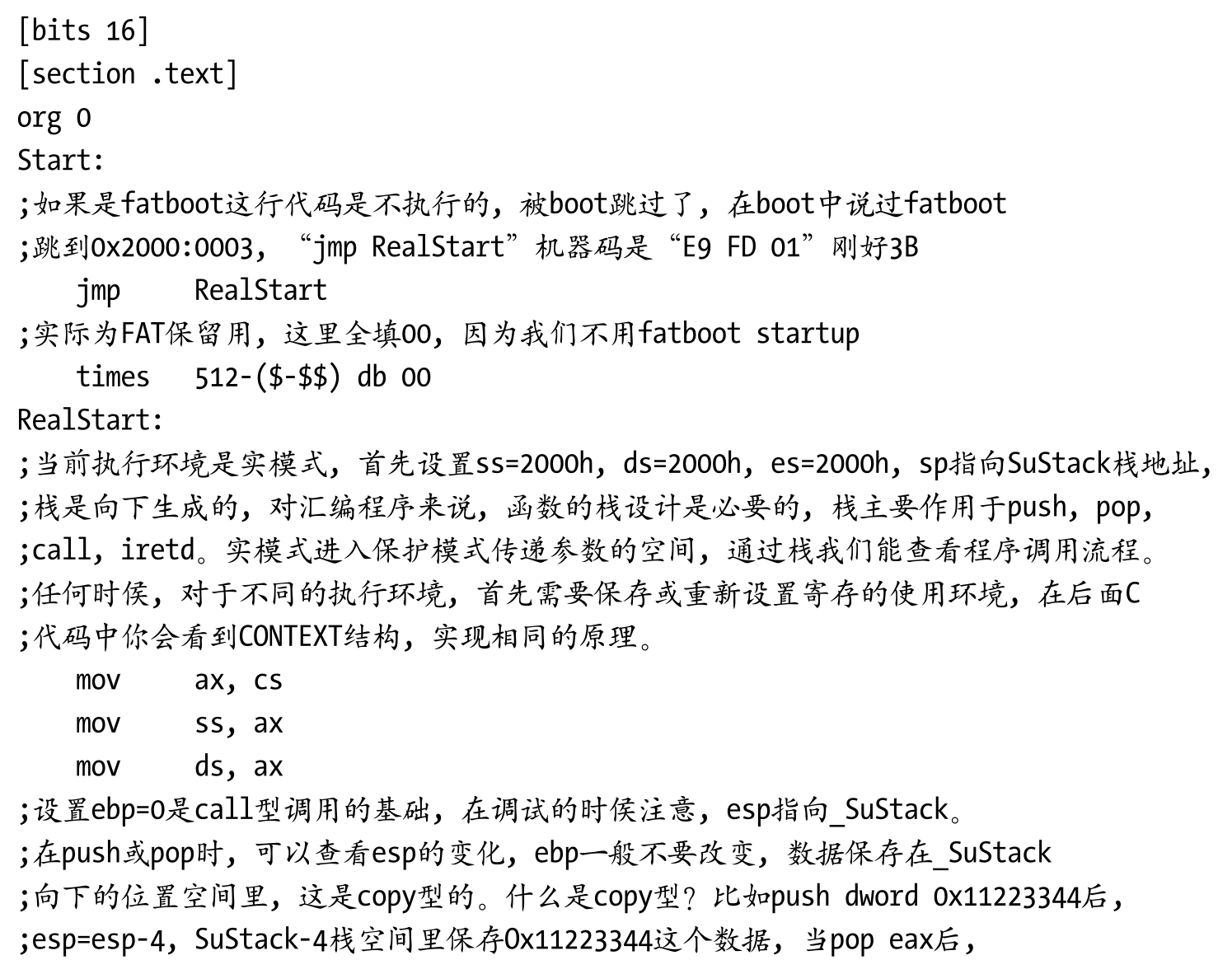

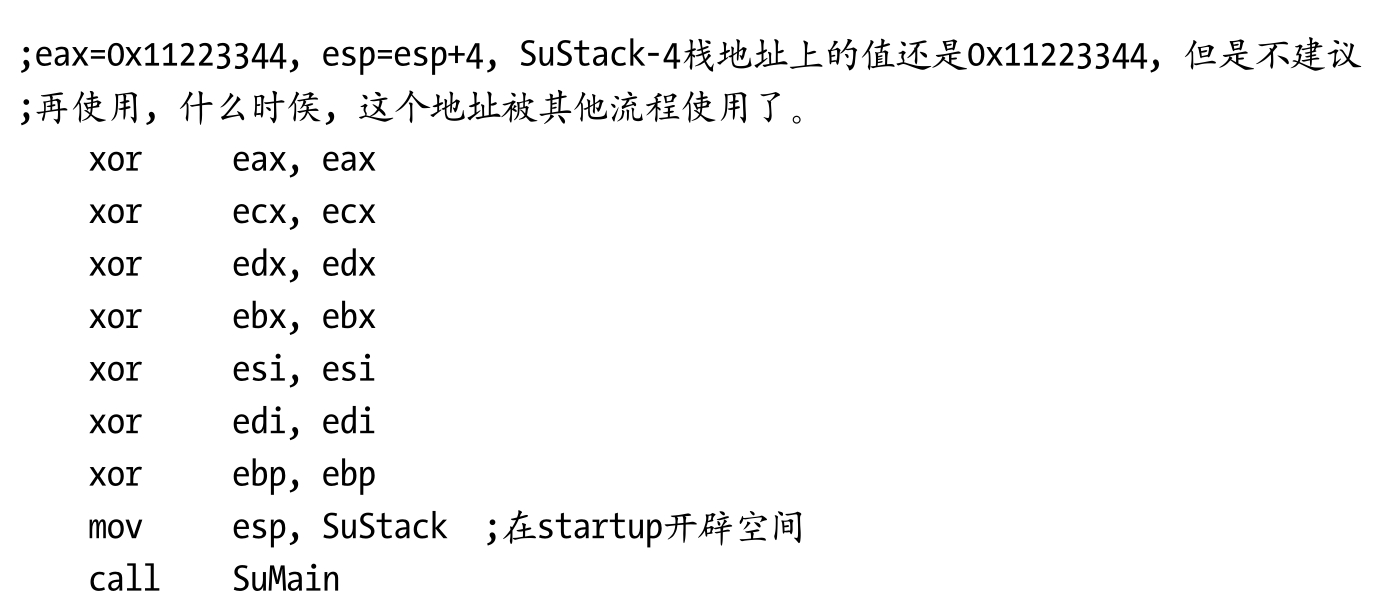

事实上，我们可以不必重新构建startup.com，原版startup.com已经可以替我们完成这些工作。现在我们根据原理重新构建startup.com，需要花许多功夫，但是很值得，主要出于以下方面的考虑：
1.我们在调试原版的过程中学习了相关知识，现在我们是否有能力根据原理写出来。
2.锻炼我们的编码能力，如何使用C语言转换为汇编，并学习如何调整指令。
3.重新编写的模块，肯定要去除无关的代码块，简洁易于定位，易于调试。
4.能让我们更深刻理解NTLDR是怎样设计的，为什么有这样的安排。

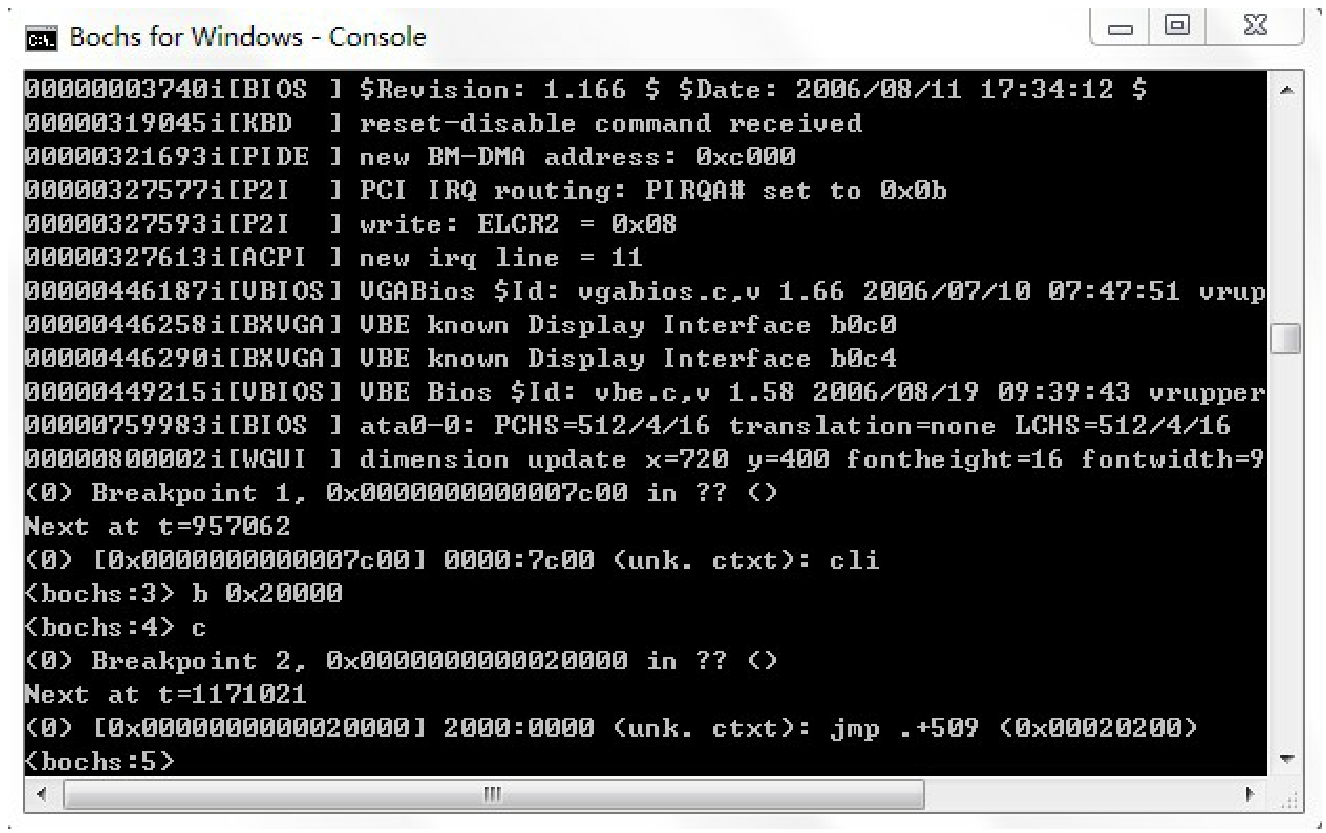

尽管我们构建的代码和原版有些出入，但是也不会产生什么错误，反而更能清晰地了解执行流程，而且在我们调试时，也能从源头知道每个寄存器的值。对于startup.com调试，如果MBR部分已经学会了，可以直接跳过。下断点b 0x20000，再输入c，就来到了SU开头的指令jmp RealStart，如图2.3所示。
图2.3

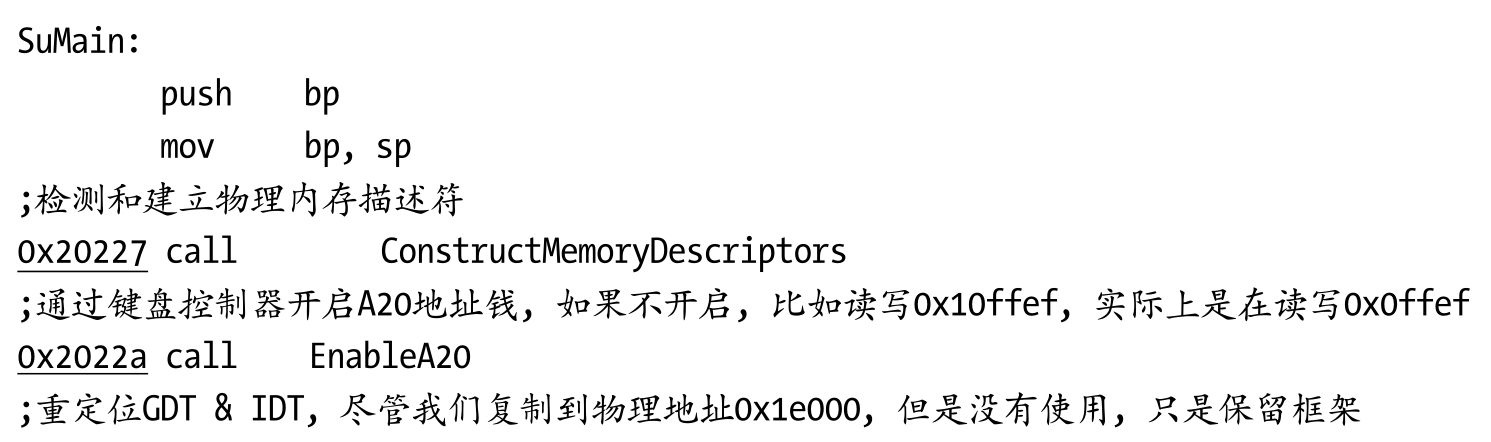

编写完SU代码后，如果不修改，基本上每次运行的物理地址和寄存器地址都不会改变。我们在跟随执行流程时，可以记住一些重要的地址，特别是函数的调用地址，这样在调试过程中如果需要直接运行到那个地址，就在那里下断点。我们的代码从一开始就设计得很简洁，所以不难定位，这也是我们需要重构的意义。

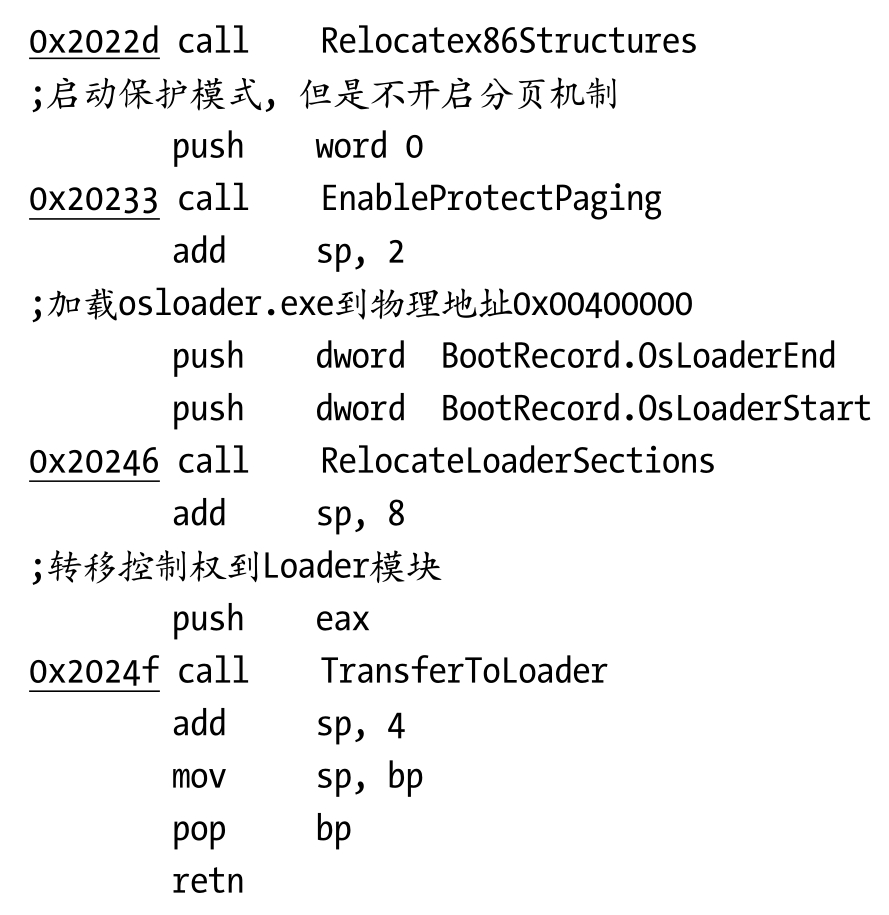

以上每个函数前加下画线的地址是指程序执行时的函数地址，可以下断点。如果想直接看开启保护模式的函数，输入断点b 0x20233，再输入c就来到SuMain调用EnableProtectPaging（如上面的代码所示）。如果想跟入函数内部，使用s指令单步步入。注意，这些地址不是一成不变的，比如修改了代码，编译后不同的汇编代码都有可能改变，这里只是笔者写这一章节调试时记下的地址。如果这个地址和你真实运行的不同，做相应的修改即可。以后每次想看那个函数时，直接下断点，不必一步一步跟踪。下断点的地址除了在函数调用前，也可以在函数内，在任意想下断点的地方，具体取决于你学习的需要。在学习这部分内容的过程中，你可能需要一个记事本，写下学习的点滴，一些断点地址、寄存器值、内存状态等。记下一些东西有助于快速理解，实打实地学习，是不能省略的。这样做可以确保每一部分都学熟学懂，一定不要急躁，否则又要重复调试了。
对于startup来说主要的流程就这么多，下面我们分步解析各个函数。
