4.18 开槽特征

开槽特征实际上与肋特征的性质相同，也是将一个轮廓沿着给定的中心曲线“扫掠”而成。二者的区别在于肋特征的功能是生成实体（加材料特征），而开槽特征则是用于切除实体（去材料特征）。

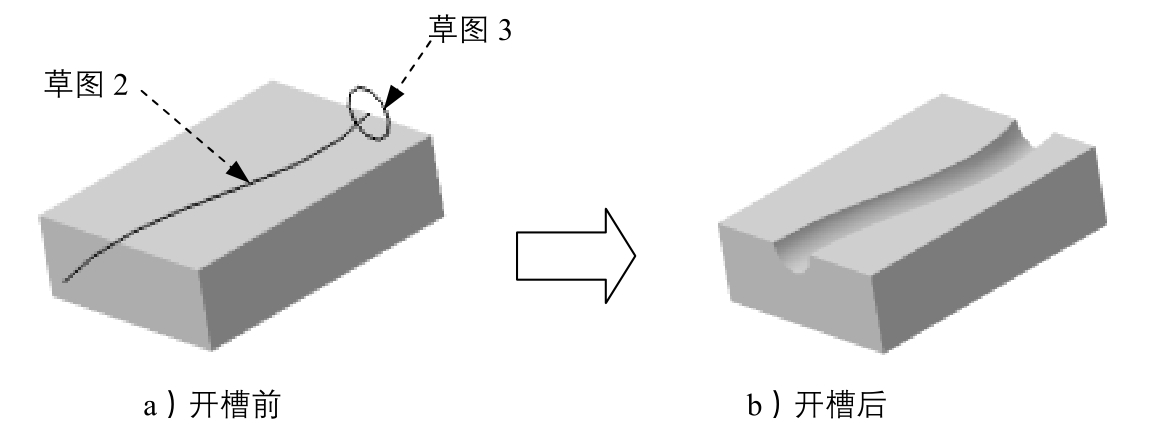

下面以图4.18.1为例，说明创建开槽特征的一般过程。

打开文件D：\catxc20\work\ch04.18\solt.CATPart。

选取命令。选择下拉菜单 命令，系统弹出“定义开槽”对话框。

定义开槽特征的轮廓。在系统 的提示下，选取图4.18.1a所示的草图3作为开槽特征的轮廓。

定义开槽特征的中心曲线。在系统 的提示下，选取草图2作为中心曲线。

单击“定义开槽”对话框中的 按钮，完成开槽特征的创建。

说明

一般情况下，用户可以定义开槽特征的轮廓控制方式，默认在“定义开槽”对话框 区域的下拉列表中选中的是 选项。
