凹槽特征的创建方法与凸台特征基本一致，只不过凸台是增加实体（加材料特征），而凹槽则是减去实体（减材料特征），其实两者本质上都属于拉伸。
下面以图4.4.1所示的模型为例，说明创建凹槽特征的一般过程。

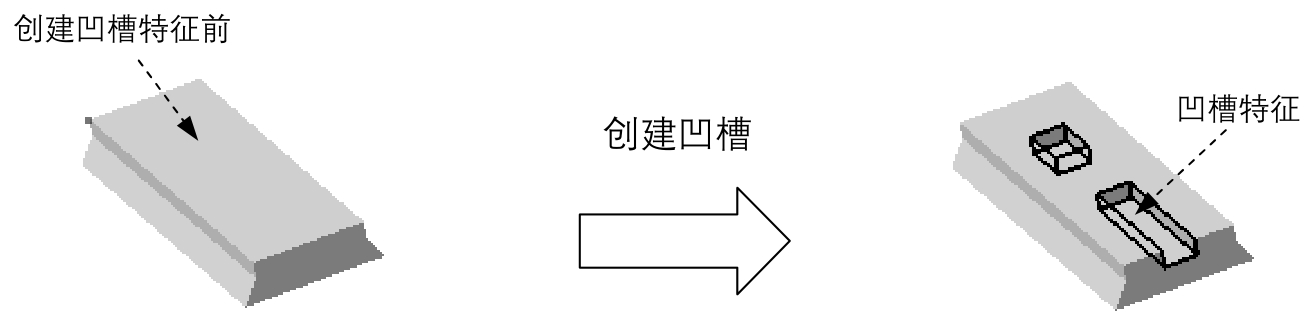

图4.4.1 凹槽特征
打开文件D：\catxc20\work\ch04.04\cavity.CATPart。
选择命令。选择下拉菜单
命令（或单击“基于草图的特征”工具栏中的
按钮），系统弹出“定义凹槽”对话框。
创建截面草图。在对话框中单击
按钮，选取图4.4.2所示的模型表面为草绘基准面；在草绘工作台中创建图 4.4.3 所示的截面草图；单击“工作台”工具栏中的
按钮，退出草绘工作台。
选取拉伸方向。采用系统默认的拉伸方向。
定义拉伸深度。在“定义凹槽”对话框
区域的
下拉列表中选择
选项，输入深度值20。

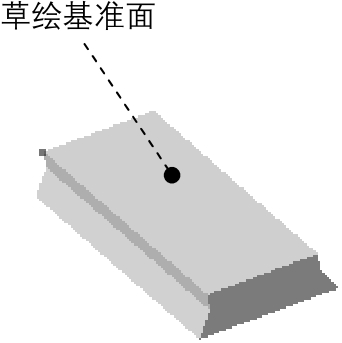

图4.4.2 凹槽特征

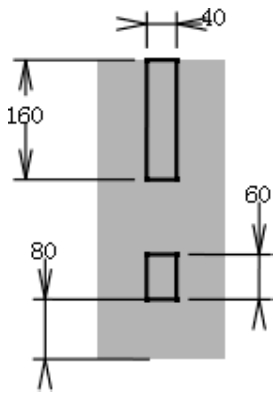

图4.4.3 截面草图
单击“定义凹槽”对话框中的
按钮，完成特征的创建。
